Индикатор замыкания заземления замыкания заземления на поверхности пластины
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

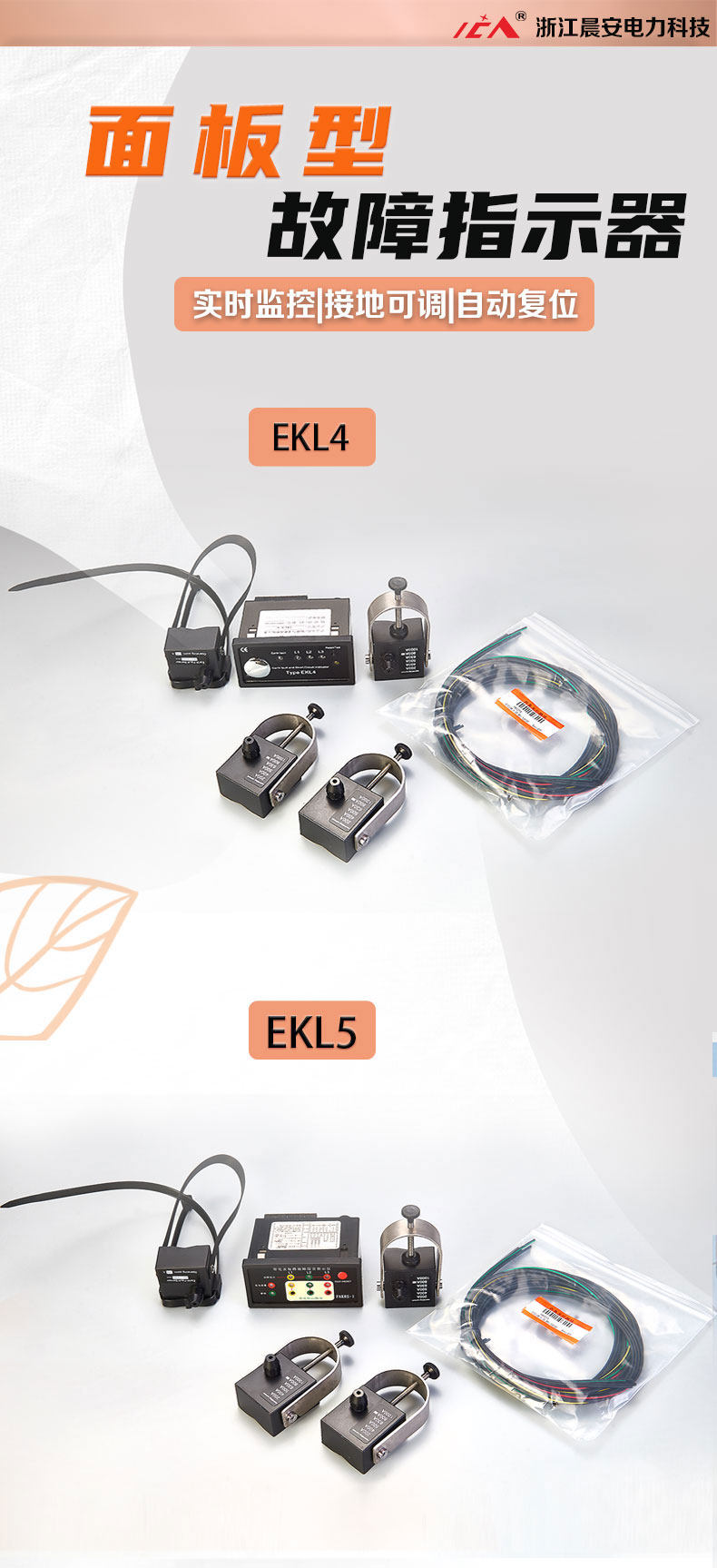

- Ekl4.b (удаленный выход 3 метра волокна)
- Ekl4.a (5M оптическое волокно)
- Ekl4.a (3M оптическое волокно)
- EKL5 (5-метровое оптическое волокно с основной фазой)
- EKL4 (с 485 5M оптическим волокном)
- EKL4 (с 485 3M оптическое волокно)
- Ekl4.b (удаленный выход 5M оптическое волокно)
- EKL5 (с 5-метровым оптическим волокном)
| Цвет: | Ekl4.a (3M оптическое волокно), Ekl4.a (5M оптическое волокно), Ekl4.b (удаленный выход 3 метра волокна), Ekl4.b (удаленный выход 5M оптическое волокно), EKL4 (с 485 3M оптическое волокно), EKL4 (с 485 5M оптическим волокном), EKL5 (5-метровое оптическое волокно с основной фазой), EKL5 (с 5-метровым оптическим волокном) |
- Обзор
В настоящее время крупномасштабное использование высоковольтных кабелей также соответственно увеличило скорость отказов кабелей.Особенно в нескольких системах питания кабеля, если произойдет поездка на уровне защиты, будет трудно определить конкретный неисправный кабель. Иногда все кабели должны быть удалены для испытаний на сопротивление напряжения, прежде чем неисправный кабель будет правильно оцениваться.Его рабочая нагрузка большая, трудная в реализации и невообразима.В связи с этим необходимо разработать новый тип оборудования для обнаружения для мониторинга каждой цепи питания в режиме реального времени.Когда линия сбои выходит из строя, неисправный кабель может быть вызван или непосредственно отображен.Это имеет большое значение для повышения эффективности работы и быстрого восстановления источника питания.
- Основная функция
1, Индикация тревоги с коротким замыканием: датчик тока короткого замыкания выполняет онлайн-обнаружение работающего высоковольтного кабеля во время работы. Когда ток строки достигает или превышает значение настройки тока короткого замыкания (его можно скорректировать перед тем, как покинуть завод в соответствии с требованиями пользователя), датчик короткого замыкания отправляет сигнал тревоги на хост через оптическое волокно. После того, как хост получает этот сигнал, он генерирует соответствующий сигнал индикации тревоги и в то же время может отправить сигнал в основную систему управления.
2, Индикация наземной сигнализации: эта система использует датчик заземления для обнаружения тока заземления пользовательского кабеля. Когда ток в линии заземления достигает или превышает значение тревоги запуска заземления (его можно скорректировать перед тем, как покинуть завод в соответствии с требованиями пользователя), датчик заземления отправляет сигнал тревоги на хост. После того, как хост получает этот сигнал, он генерирует соответствующий сигнал индикации тревоги и в то же время может отправить сигнал в основную систему управления.
3, автоматическая система сброса:Когда индикатор отправляет сигнал тревоги, если нет ручного сброса, индикатор автоматически сбросится в время сброса набора.
4, Ручное сброс: когда индикатор генерирует сигнал тревоги, вы можете вручную сбросить, нажав кнопку прозрачной кнопки на главной панели индикатора.
5, Тест: Эта система может выполнять самопроверку через кнопку прозрачной панели, чтобы обнаружить функции этой машины.Непрерывно нажимайте кнопку прозрачной панели на нижней панели2В секундах подразделение входит в состояние самопротестирования. Индикаторные огни на всех панелях мигают, а выходной реле поглощается, что указывает на то, что рабочее состояние нормальное.
- Отображение принцип

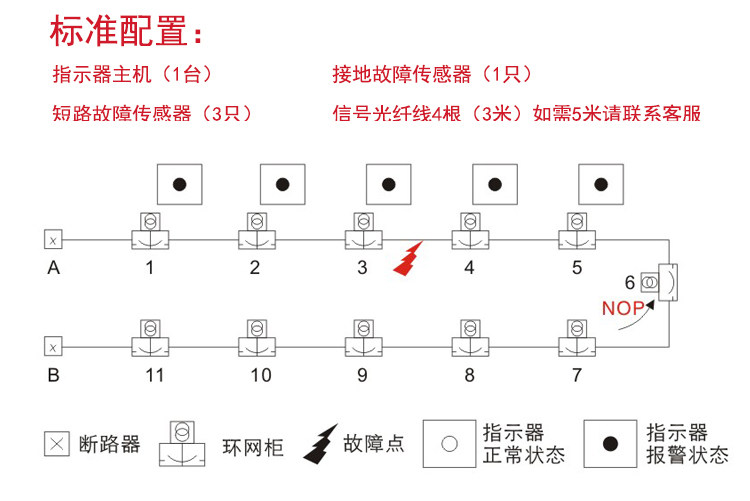

Принцип его короткой цепи совпадает с принципом дисплея флопа.Заземляющая часть обнаруживает ток нулевой последовательности линии в качестве основы для суждения, и метод отображения завершается индикаторным светом на панели.Когда кабельная система сбои выходит из строя, если включен индикатор заземления на панели, это означает, что кабельная система имеет неисправность заземления; Если индикатор короткого замыкания на панели включен, это означает, что произошел разлом короткого замыкания на двух фазах.

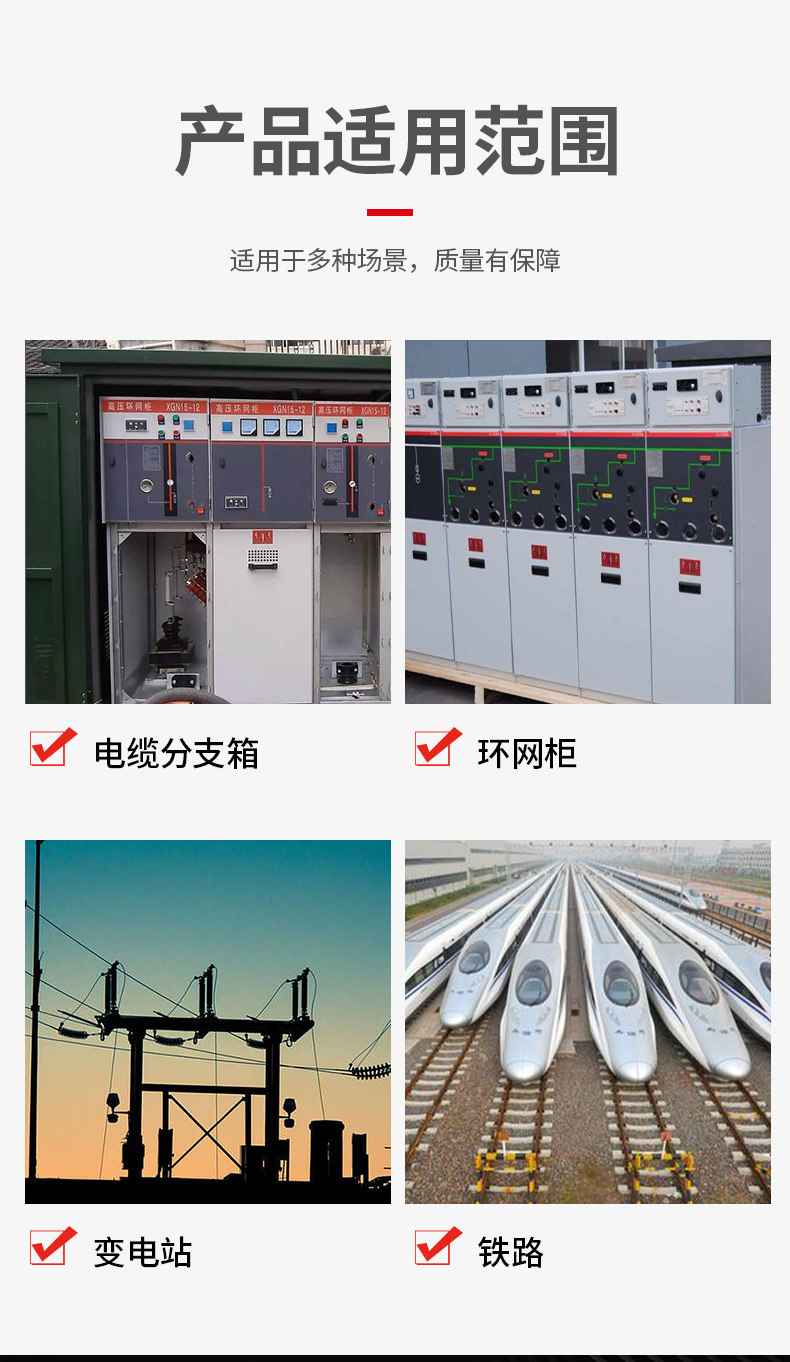

- Область применения: Различные типы шкафов переключения сети кольцевой сети

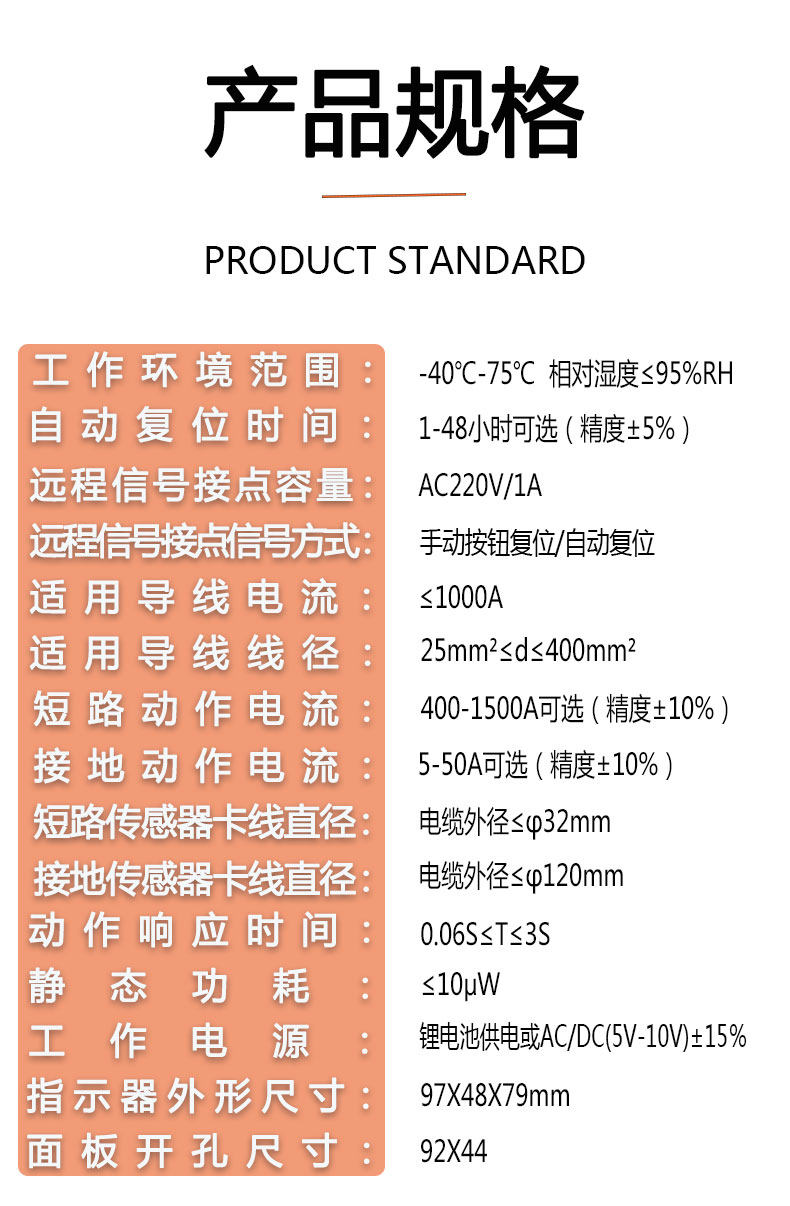

- Технические параметры:
- Применимый уровень напряжения: 6-35KV
- Применимая нагрузка: 0-600A
- Подходящий ток провода:I≤1000A
- Применимый диаметр провода: 25mm2≤d≤400mm2
- Время ответа на действие: 0.06S≤T≤3S
- Статическая сила:≤10uw
- Время сброса действия: 6,12,24,36Часы необязательно
- Используйте температуру окружающей среды: -400C≤T≤+750C
- Количество действий: >4000Второй уровень
- Значение начала сбоя на землю:≥150aошибка± 10%; Заводская настройка есть800A
- Начальное значение разлома короткого замыкания:3A~2000Aошибка± 10%Заводская настройка20A
- Размеры и схемы терминалов
Размер отверстия:91.5mm(толерантность:+0.3)X43.5mm(толерантность:+0.3)

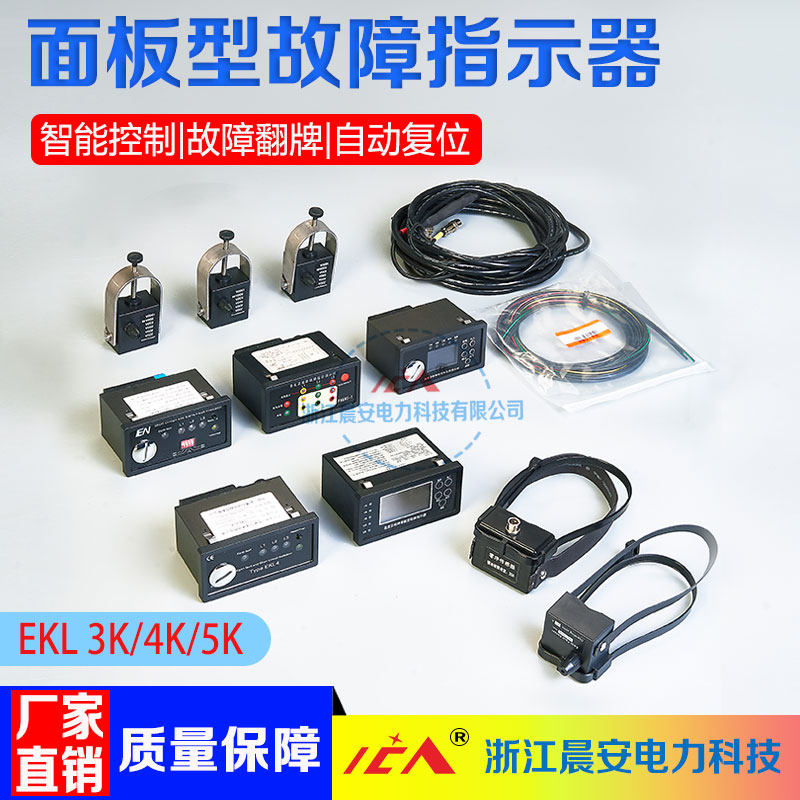

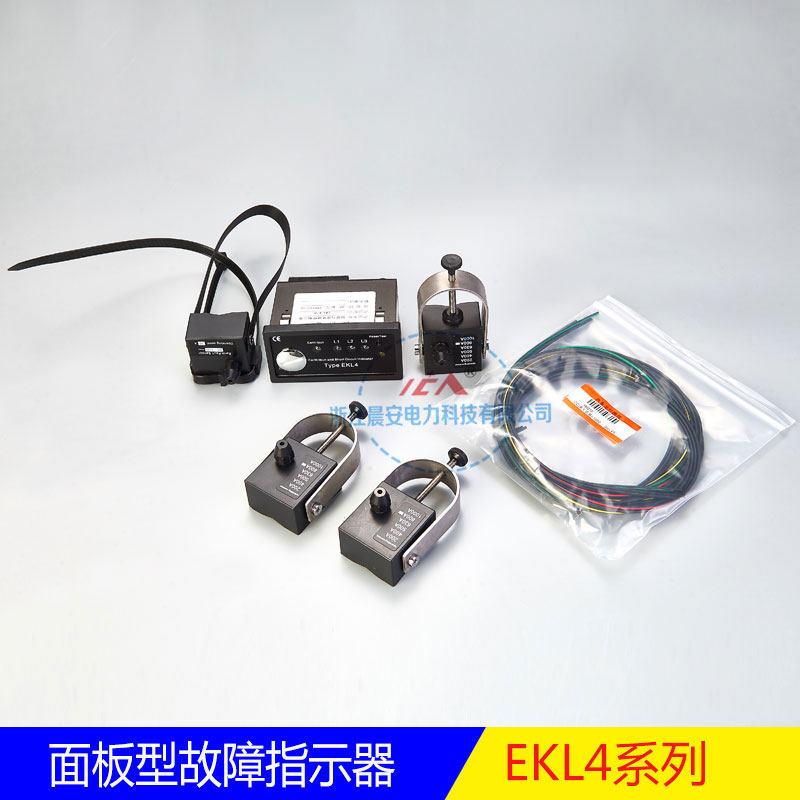

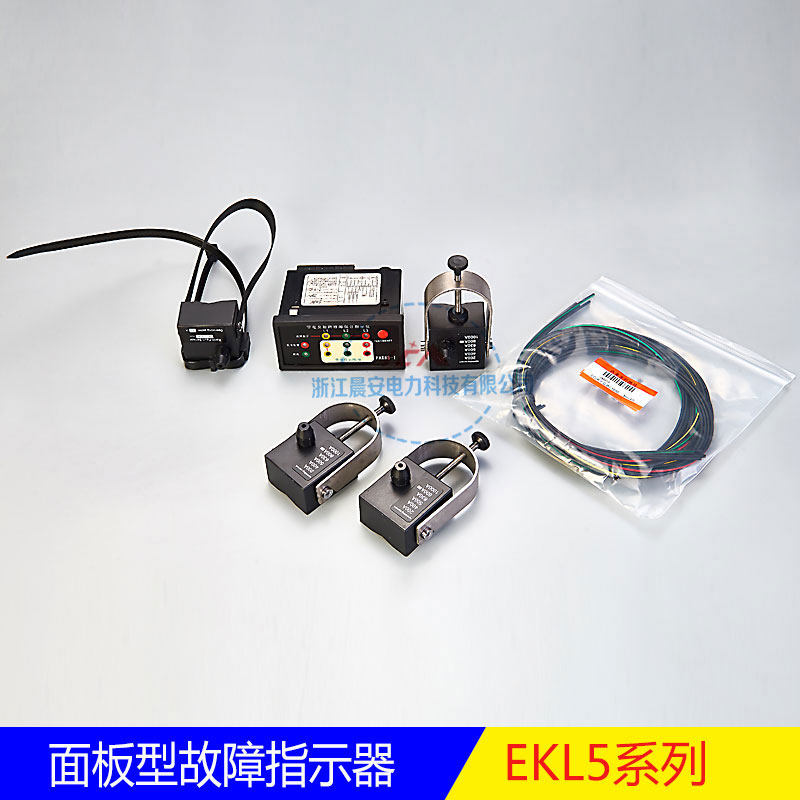

- состав:Хозяин,Три датчика коротких замыканий,Наземный датчик,Четыре волокна.

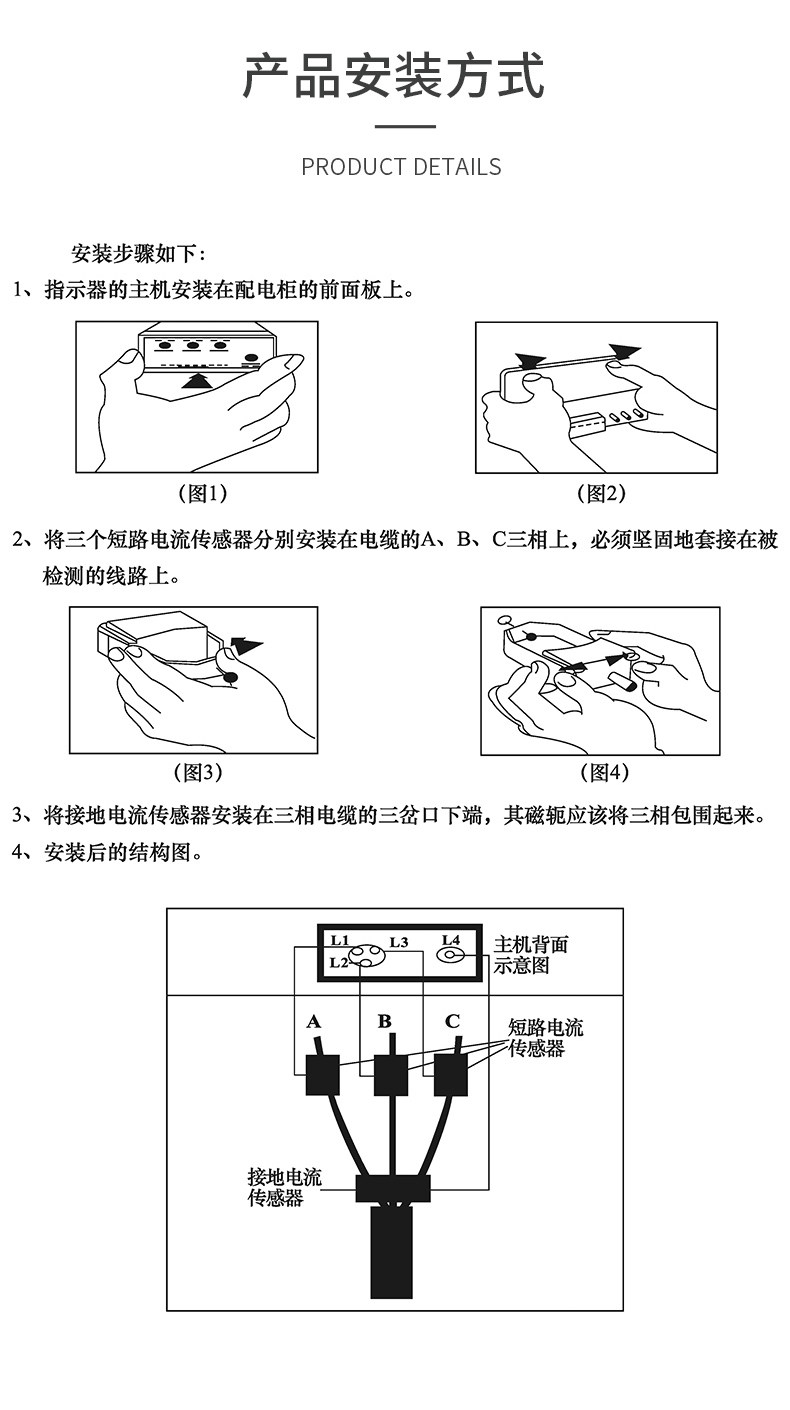

- Метод установки и диаграмма установки
Шаги установки следующие:
1Основное устройство индикатора установлено на передней панели распределительного шкафа.

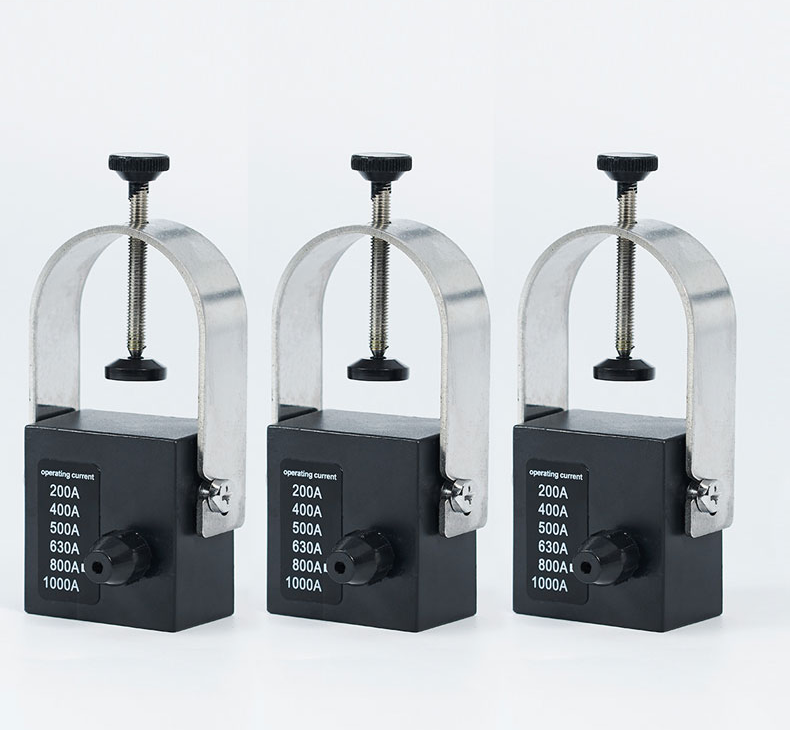

2, установите три датчика тока короткого замыкания на кабеле соответственноA,B,CНа трех этапах он должен быть тесно связан с обнаруженной линией.
3, Установите датчик тока заземления на нижнем конце трехфазного кабеля, и его яго не должен охватывать трехфазную фазу.
4, диаграмма установки структуры.
- Соединение проводки между хостом и текущим датчиком
Круглый трехуровный болт можно увидеть на задней части хоста (L1,L2,L3) Интерфейс с одним отверстием и выходным сигналом данных датчика тока, используемого для обнаружения неисправностей и соединения хоста.Конкретные методы установки следующие:
1, будет соответствоватьAФазовый датчик тока короткого замыкания иL1Ссылки
2, будет соответствоватьBФазовый датчик тока короткого замыкания иL2Ссылки
3, будет соответствоватьCФазовый датчик тока короткого замыкания иL3Ссылки
При установке сначала ослабьте оптоволоконную крышку в каждом соединении, вставьте волоконно -оптический кабель в оптоволоконную границу, а затем затяните оптоволоконную крышку (Черный круглый пластиковый лист, используемый для блокировки интерфейса волокна на болте с тремя отверстиями, должен быть откручен и удален перед установкой.К.
ПРИМЕЧАНИЕ. Во время процесса установки фоточувствительная трубка в приемной части хоста может ощущать свет, что приводит к вспышке индикатора. В настоящее время индикатор должен быть сброшен вручную. Метод сброса: нажмите и удерживайте панель"Перезагрузить/Кнопка обнаружения2В течение более чем секунды все индикаторные огни должны включаться, как будто они мигают.
- Меры предосторожности
1, При очистке ошибки нажмите кнопку сброса2Это может быть очищено за считанные секунды;
2, Нажмите кнопку сброса после замены аккумулятора, и индикатор введет нормальное состояние.
