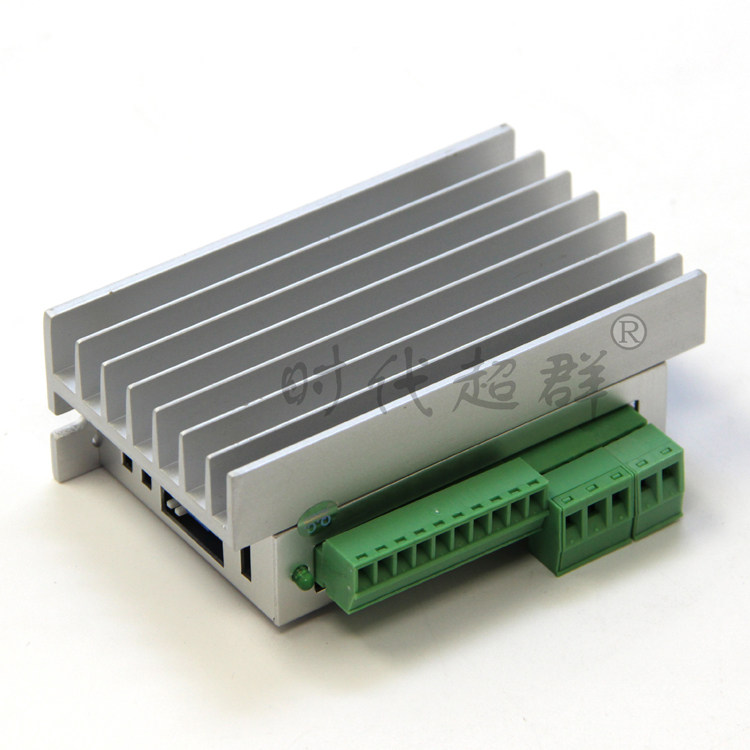

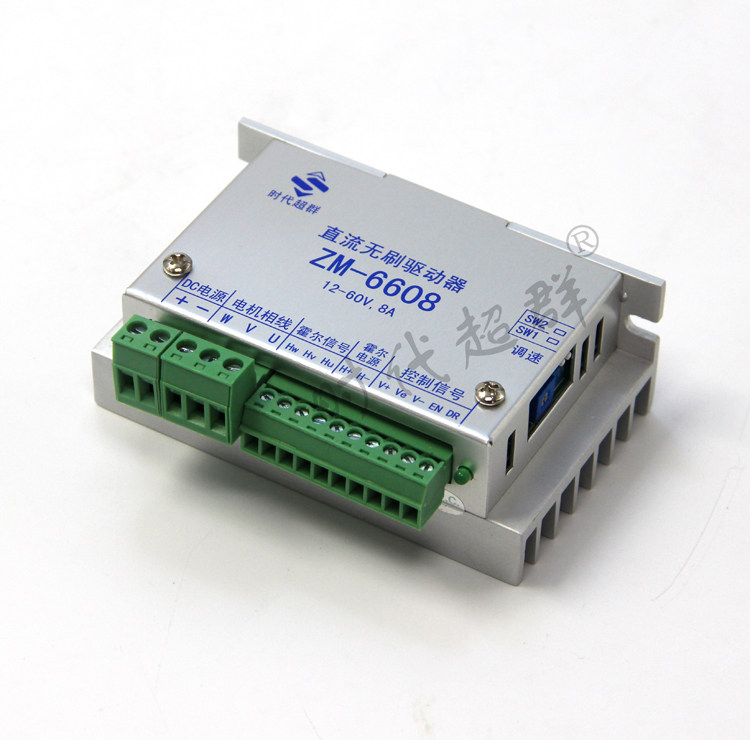

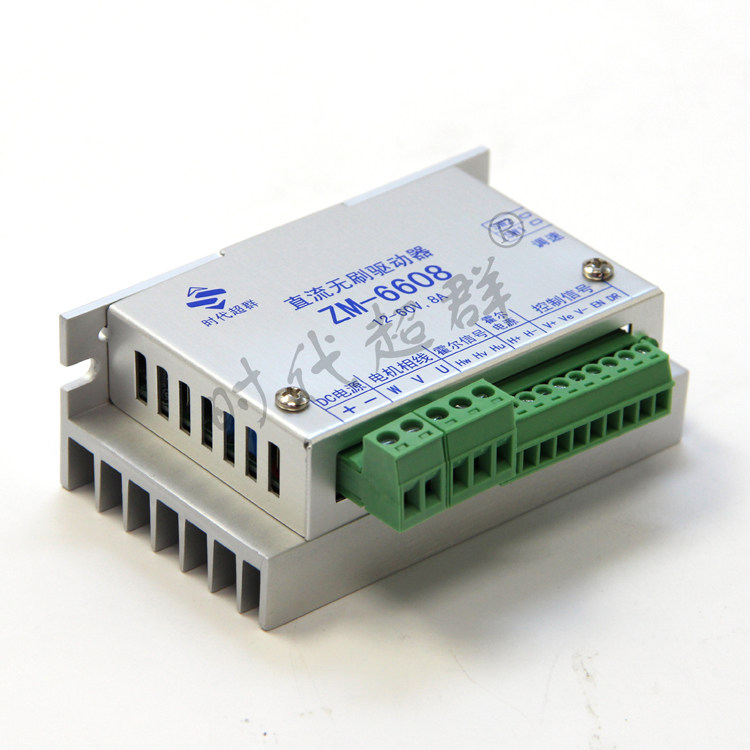

DC бесщеточный контроллер двигателя ZM-6608 DC12-60V Выходной ток 8A Регулировка квадратной волны 8A

Цена: 2 747руб.    (¥130)
Артикул: 580657667826

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:时代超群高新科技店
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥ 60 20423руб.
¥355.87 494руб.
¥1292 726руб.
¥88718 636руб.
  • Информация о товаре
  • Фотографии

Функции



Высокая интеграция и высокая надежность без кисти DC(BLDC)Моторный контроллер

Трехфазный полный мост,PWMквадратВолнаУправление приводом

Меры защиты от тока, надСвоевременноНемедленно выключите выход и защитите выход во времениМотор

Чистый аппаратный дизайн, высокая скорость, высокая антиинтерферентная способность

Широкая совместимость напряжения в ширинеDC12-60V

Низкая лихорадка, высокая мощность





Основная функция



Недостаток(≤12V),Над давлением60V

застопорился3Автоматическая защита

Зал неправильная защита

Выход8A,Вывод ошеломления

Поддержка встроенного -в потенциометре, внешний потенциометр, аналоговое напряжение иPWMРегулировка скорости

С просветлениемобеспечить регрессФункция,Гибкое сотрудничество с постоянным открытием и нормальной закрытой системой управления

Имеет функцию реставрации,избегатьЧрезмерный ток, эффективно защищает двигатель

Несколько -время настройки (медленно начало -время (0S,1S,3S,10S)по умолчанию1S



Условия работы продукта





проект

Минимум

Рейтинг

максимум

единица

Температура окружающей среды

-20

-

60

℃

Входное напряжение(DC)

12

-

60

V

Выходной ток

-

-

8

A

Применимая скорость двигателя

0

-

20000

rpm

Напряжение сигнала зала

4.5

5

5.5

V

Холл Драйв ток

-

10

-

mA

Потенциометр регулировки внешней скорости

-

10K

-

Ω

Напряжение регулировки моделирования(Ve)

0

-

5

V

PWMРегулировка скоростиАмплитуда сигнала

4.5

-

24

V

PWMКоэффициент занятия скорости скорости

0

-

100

%

Напряжение интерфейса управления

H

4.5

5

24

V

L

0

0

0.5

V

Управление интерфейсомОпределите внутреннее сопротивление

0

100

2k

Ω

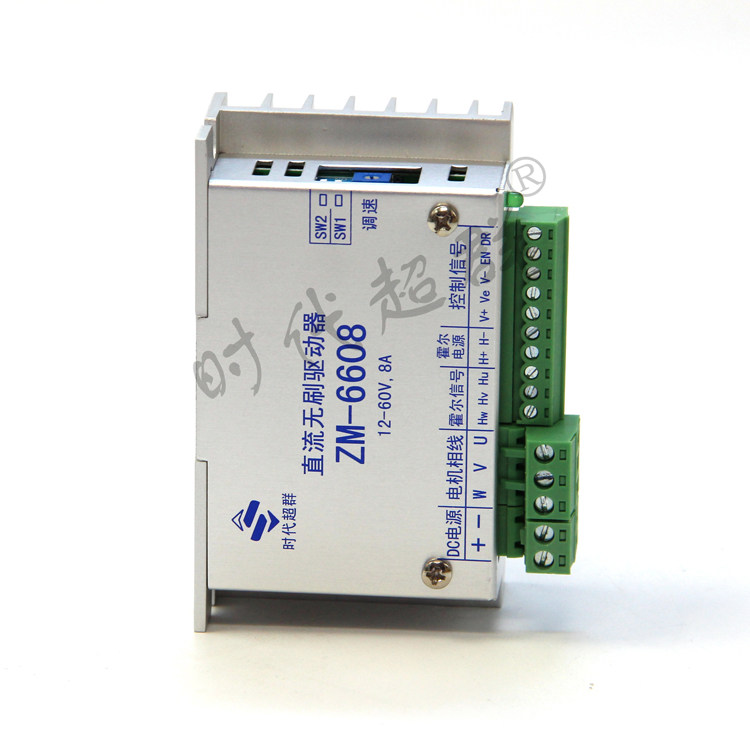

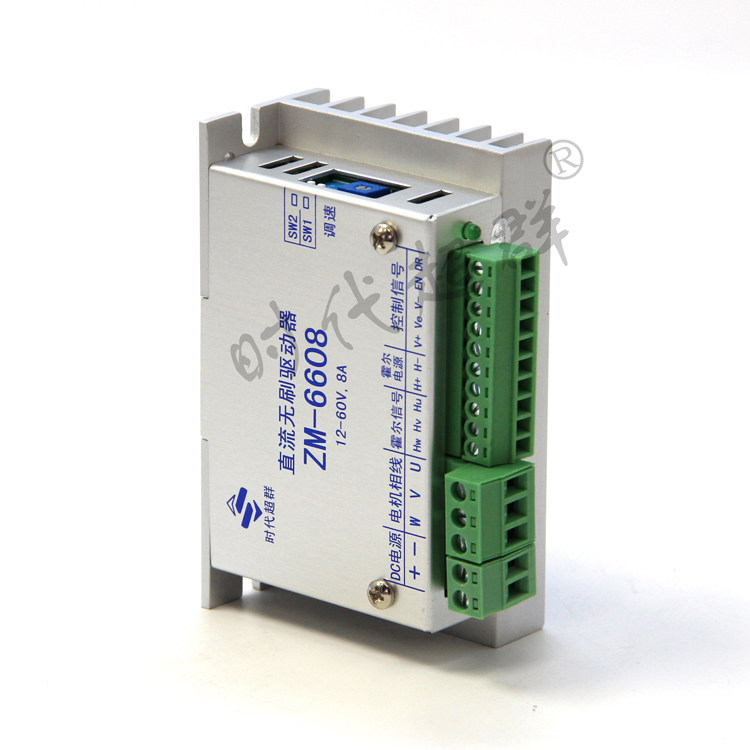

Определение интерфейса





имя

иллюстрировать

Правильно/отрицательный электрод

Вход мощности постоянного тока,12-60V

U,V,W

Выход привода, подключите фазовую линию электрической машины

Hu,Hv,Hw

Сигнал зала, подключенный к линии сигнала зала электрической машины

H+,H-

Питание зала, подключите кабель электроэнергии электроэнергии зала.(Максимальная выход100mAПолем

V+

Внешний потенциометр регулирует положительный электрод и подвешен, когда не используется.(внутренний5VВыход,Максимальный выход200mAПолем

Ve

Сигнал скорости внешнего соединения может быть подключен к потенциометру, аналоговое напряжение илиPWMПримечание ①

V-

Ссылка на скорость внешней регулировки(COMконецПолем

EN

Включить, быть циферблатомSW2дляoffКогда государство находится в штате, оно нормально для подвешенного или высокого.SW2дляonВо время государства приостановленный или высокий уровень является резервным, а низкий уровень нормальный.

DR

Направление, подвешенная или высокая мощность обычно является положительным вращением, изменение низкого уровня.

Силовая лампа

Индикатор мощности,Зеленый, долго яркий после питания

RJ1

Настройка ограничения,Варианты могут быть выбраны в соответствии с требованиями клиента.

RJ2

Внутренний регулятор скорости, вращающийся по часовой стрелке, скорость двигателя0-100%

SW1Набирать номер

Внутренняя и внешняя регулировка скорости, переключение,ON:внутренний  OFF:внешний

SW2Набирать номер

Функция переключения,ON: Высокое вешало в режиме ожидания,OFF: Низкое резервное положение



Примечание①:Пожалуйста, подтвердите диск привода при использовании этой функции“SW1”Набирать номерOFFСтатус
