Zheluo-GGG-PSU Высоковольтное напряжение напряжения двойного напряжения+стабилизация филаментов.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

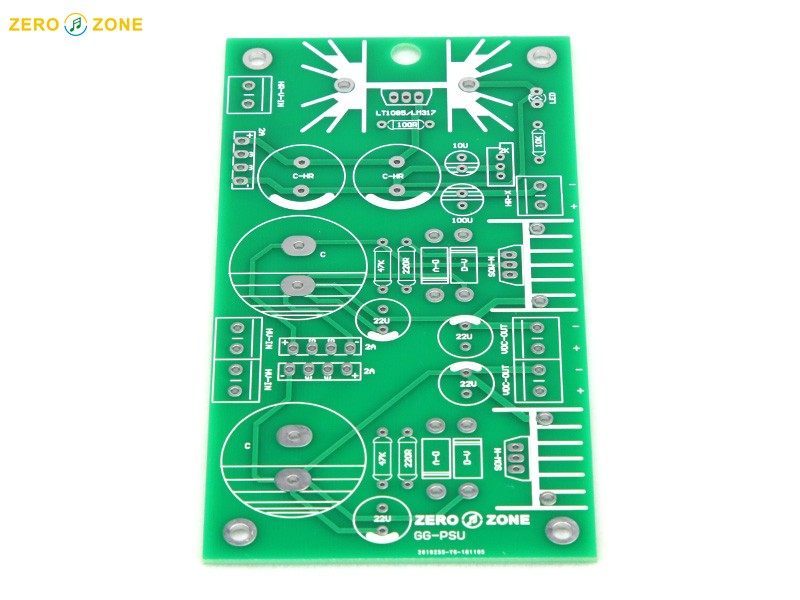

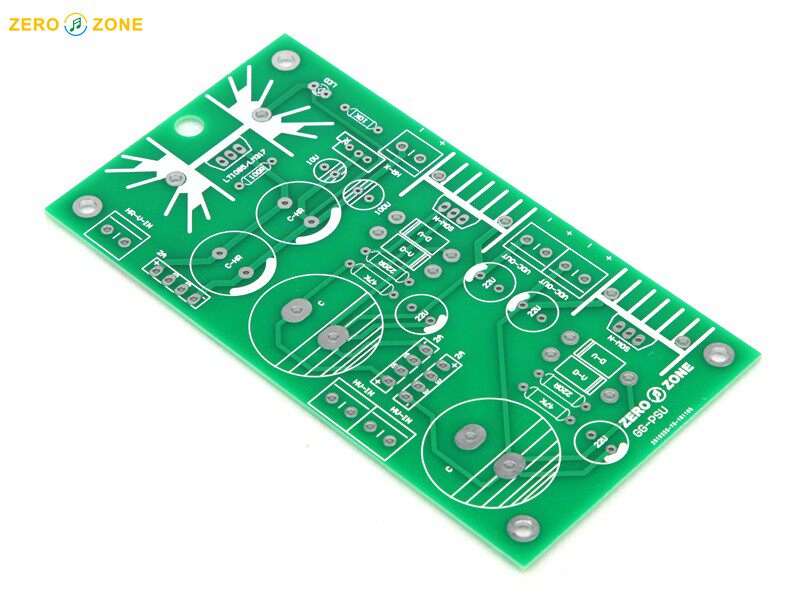

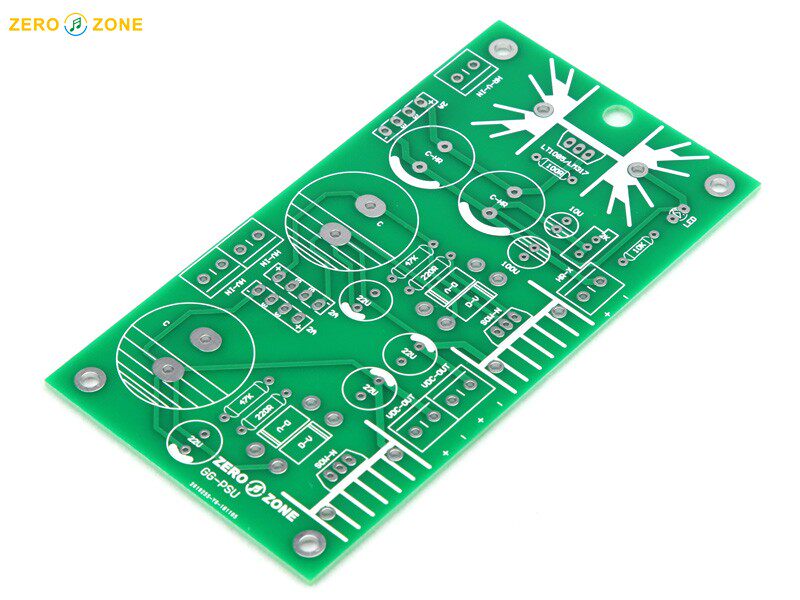

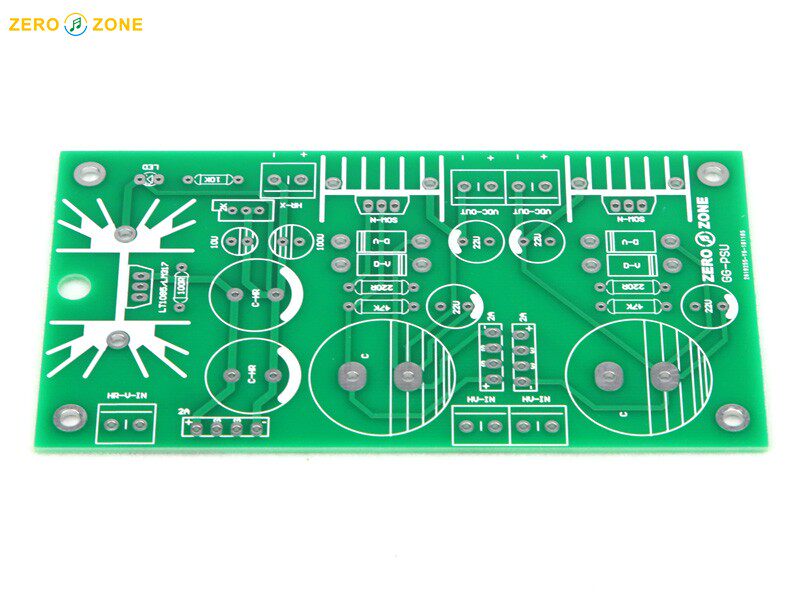

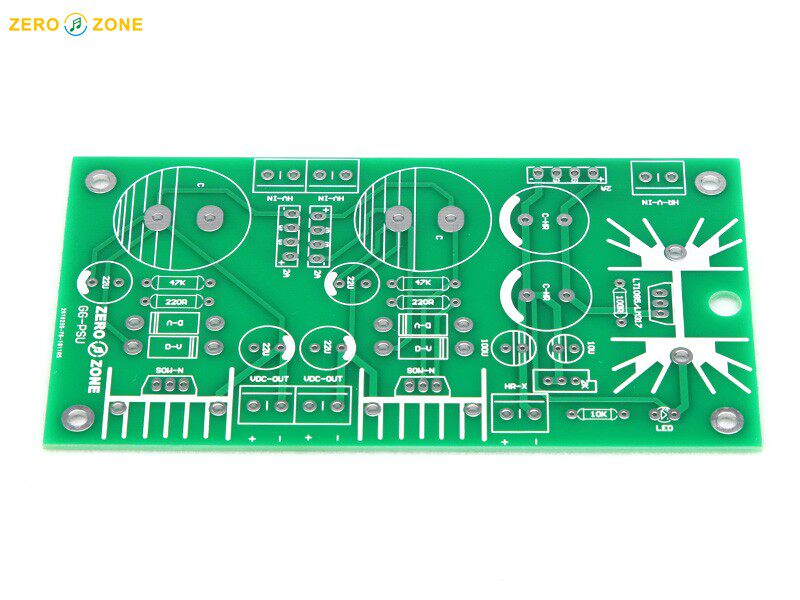

Размер печатной платы: 130*70 мм, толщина 1,6 мм, процесс распыления
Эта версия принципиальной схемы и приложения загружена на сайт, загрузите ее самостоятельно.
В этой версии печатной платы зарезервированы две позиции для трубок регулятора напряжения мощностью 5 Вт, которые соединены последовательно. Если выходное напряжение должно составлять 200 В, можно установить стабилизатор напряжения на 200 Вт, а другое положение необходимо закоротить.
Если необходимы другие напряжения, две одинаковые или разные трубки регулятора напряжения можно соединить последовательно. Если требуется напряжение 250 В постоянного тока, трубки регулятора напряжения 130 В и 120 В можно соединить последовательно, чтобы получить
О выборе разности напряжений стабилизации высокого напряжения
Поскольку используемая трубка MOS представляет собой трубку регулировки высокого напряжения, а трубка MOS“Небольшое тепло”Качество прослушивания при более низком уровне будет лучше, а общий рабочий ток предусилителя, как правило, не слишком велик (обычно около 10 мА). Помимо учета факторов колебаний напряжения,
ZERO-ZONE рекомендует, чтобы разница напряжений была не менее 50 В, и рекомендует разницу напряжений 80–100 В. Лучше всего, если тепловыделение МОП-трубки будет таким же теплым, как ваши руки. Если разница напряжений недостаточна или рабочий ток слишком мал, радиатор можно снять, чтобы облегчить повышение температуры.
Настройки мощности лампового предусилителя GG
Передняя ступень лампы ГГ питается от плюса и минуса 200В. При использовании этой версии закоротите положительную и отрицательную точки между двумя наборами высоковольтных выходов этой версии на провод заземления, образовав таким образом плюс и минус высоковольтного источника питания 200 В.
Ламповый предусилитель GG использует три 12AU7 (AX7). Напряжение накала лампы этого типа составляет 12 В6, 150 мА. Рекомендуется, чтобы ток источника питания накала был не менее 500 мА.
Каждая группа высоковольтных источников питания имеет запас тока не менее 15МА.
