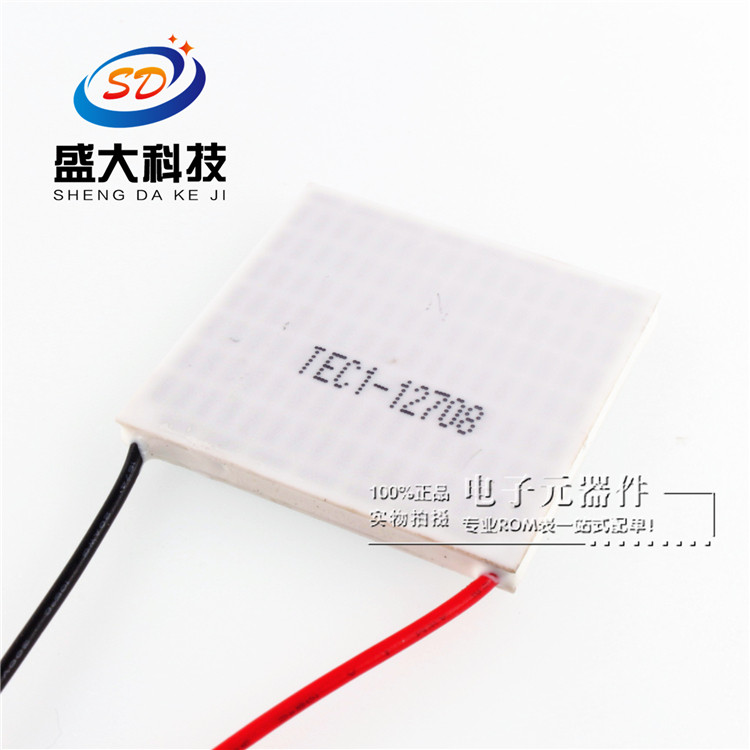

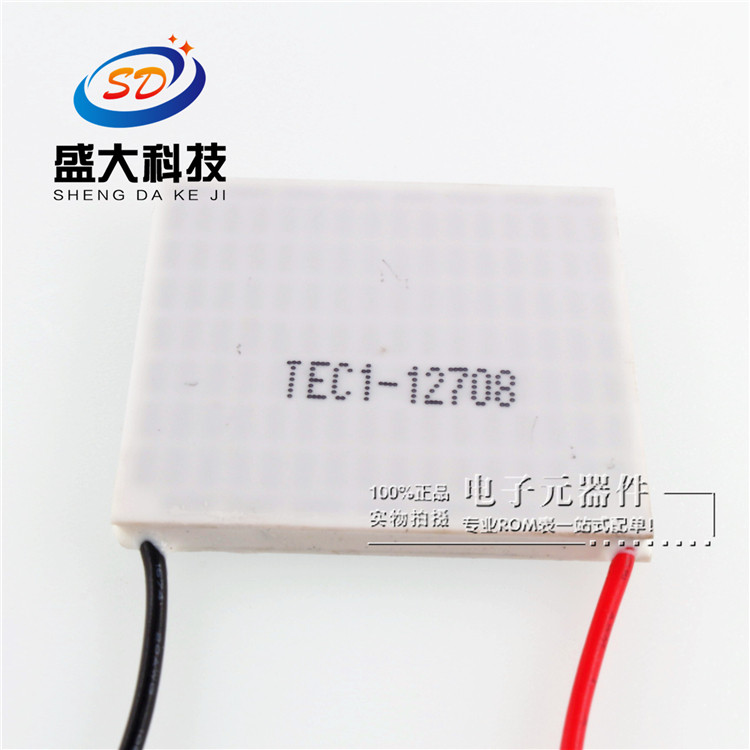

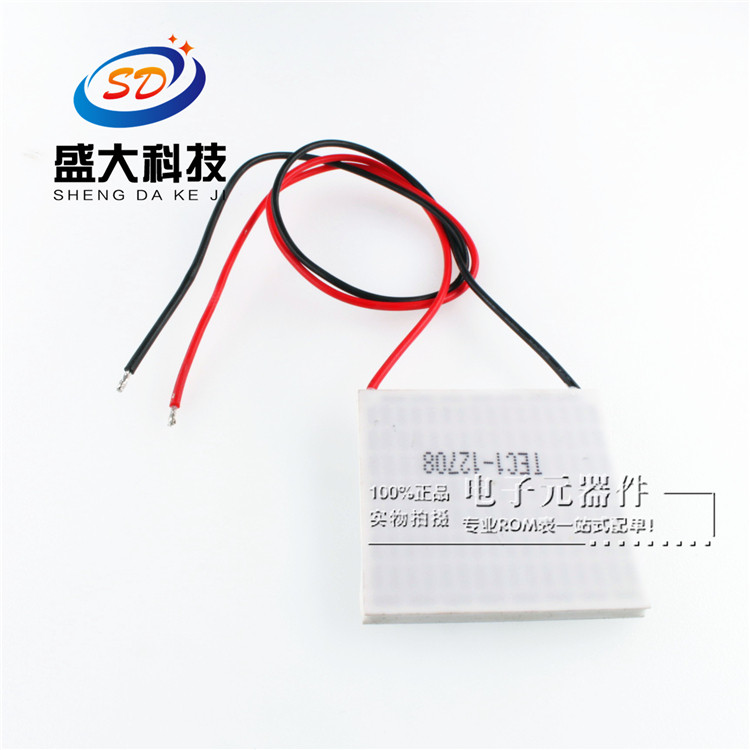

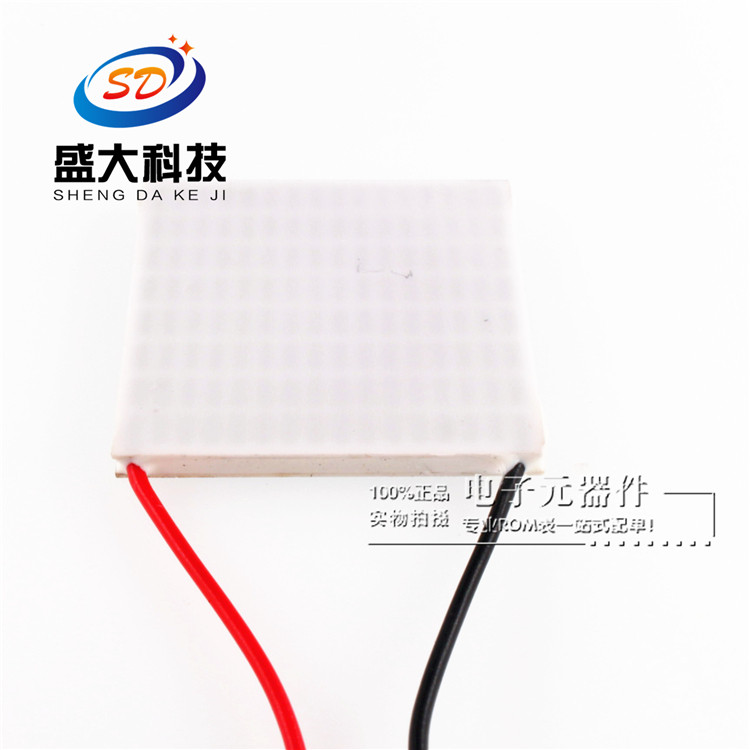

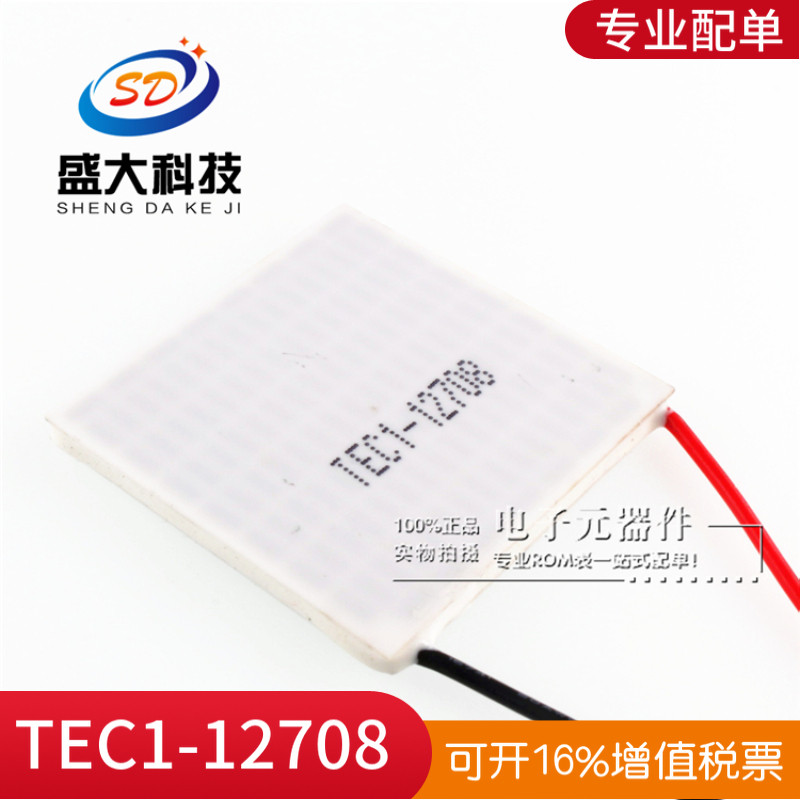

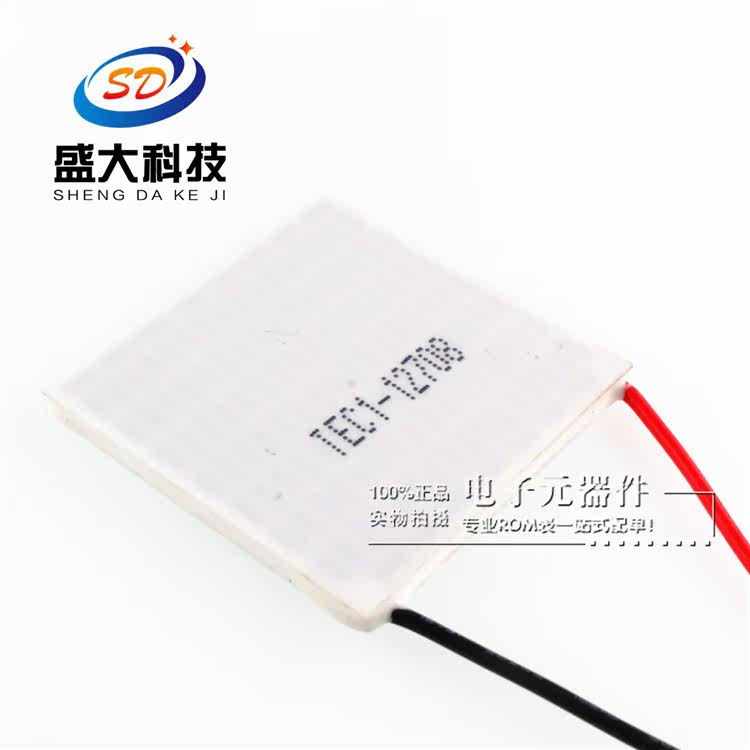

Parjin TEC1-12708 40*40 Полупроводниковая охлаждаемая пленка вызвала холодное оборудование превзошли TEC1-12706
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Модель чипа: TEC1-12708
Размеры: 40*40*3,5 мм Пара компонентов 127
Технические характеристики: ведущий 300±8 мм RV Стандартная проволочная отдельная головка 5 мм оловяно
Внутреннее сопротивление: 1,5 ~ 1,8Ω(Температура окружающей среды 23±1 ℃, 1 кГц тест переменного тока)
Максимальная разница температуры: △ Tmax (QC = 0) выше 67 ℃.
Рабочий ток: imax = 8 (когда начинается номинальное напряжение)
Оцененное напряжение: DC12V (Vmax: 15,5 В)
Холодная мощность: QCMAX 77W
Притворное давление: 85n/cm2
Рабочая среда: диапазон температур -55 ℃ ～ 83 ℃ (чрезмерная температура окружающей среды напрямую повлияет на эффективность охлаждения)
Процесс упаковки: окружающие стандарты 704 Силиконовый резиновый уплотнение
Стандарты упаковки: упаковка из пены, условия хранения температура окружающей среды -10 ℃ 40 ℃
Условия магазина: -40 ~ 60 ℃
Уведомление покупателя:
1. Охлаждающая пленка разделена на холодные и горячие стороны.Охлаждающая пленка обычно напечатанахолодныйЛапша, пустая лапшагорячийЛапша!
2. Охлаждающая пленка, как правило, загружается напряжением DC12V (DC)!
3. При тестировании холодильника нет радиатора.Сила мощности не может превышать две секунды, в противном случае она сгорит.Ответственные покупатели сами!
Простой тест, чтобы вызвать методы холодной пленки
Метод работы: удерживайте две стороны холодной планшеты одной рукой, а провод холодной пленки нажимается на полюсе аккумулятора (Красная линия нажимается на положительный электрод, черная линия нажимает на отрицательный электрод) Если вы можете почувствовать немного холодной стороны, это означает, что холодный фильм хорош и может работать нормально.
Холодный фильм использование
1. Рабочий статус холодного таблетка должен вызвать холод и тепло. Когда холодная пленка работает, горячая поверхность должна быть рассеянием тепла. Строго запрещено питать холодную таблетку более 2 секунд без рассеивания тепла.Когда холодные и холодные обмены переключаются холодным и холодным, электричество должно выполняться, когда холодные и холодные стороны восстанавливаются до комнатной температуры (обычно более 5 минут) для выполнения, в противном случае это легко приведет к повреждению более холодной линии и Разрыв керамической панели.
2. Когда холодные таблетки используются в качестве холодного, красная линия соединяет источник питания, черная линия соединяет полюс питания, а источник питания требует использования питания переключателя с коэффициентом пульсации менее 10%.Как правило, керамическая панель с сварочными проводами является горячей поверхностью.Если красная линия подключена к отрицательному полюсу, а черная линия подключена к источнику питания, холод и холод холодной таблетки обращается к регулировке.
3. Когда поверхность охлаждения не установлена с помощью устройства рассеивания тепла, не подключайте источник питания; плохое рассеяние тепловой поверхности, которая приведет к слишком большой температуре, чтобы превышать 100 градусов температуры при экстремальной температуре холодной таблетки, что также приводит к много тепла, чтобы сжечь его.Поскольку холодная и горячая поверхность использует разницу температуры между горячей и холодной поверхностью, чтобы вызвать холодную, тем ниже температура горячей поверхности, тем ниже температура холодной поверхности, а холодный эффект лучше.
4. Холодные таблетки объединяются с помощью двухпользованных керамических панелей и полупроводниковых материалов через припов с низкой точкой плавления. Прочность не высока. Это хрупкий материал. Когда пользователи, пожалуйста, возьмите его слегка. Ниже избегайте повреждений, вызванного разрывом керамическая панель.
Знай холодный фильм
Правила именования модели холодной пленки состоят из шести частей.Например, TEC1-12706
Первая часть: используйте TE, чтобы представить разность температуры и холодный компонент, который является аббревиатурой английского термоэлектрического;
Часть 2: указывает на структурную категорию холодной таблетки, обычно используемые таблетки для керамических стилей.(Поперечная площадь избирательных элементов разности температуры больше, чем1mm2) Используйте C, чтобы указать, что небольшие керамические температурные температуры Электростатические холодные компоненты также известны как миниатюрные холодные компоненты (Площадь секции избирательного элемента разности температуры≤1mm2) Он представлен S, и есть также металлическая структурированная форма для M;
Третья часть: указывает количество слоев (уровней) холодной таблетки. Это представлено арабским цифром, что количество слоев холодной пленки колеблется от 1 до 6 слоев. Чем больше слоев, тем больше разность температуры.
Четвертая часть: указывает количество пар холодных марионеток (количество узлов P, N), указывают в трех арабских цифрах, таких как 127 пар.
Часть 5: Значение тока с максимальной разницей в температуре, разрешенное холодным. привести к снижению текущего значения.
Часть 6: указывает на состояние внешней поверхности холодной пленки и представлено английскими буквами не более двух.Металлический слой не указывает на то, что однопонный металлический слой выражается с помощью T, а двусторонний металлический слой представлен TT.
Фактическое применение холодных таблеток
В практическом применении напряжение серии 127 (то есть количество электрических пар составляет 127), как правило, загружается 12 В.Например: TEC1-12706, экстремальное напряжение-это количество электрических марионеток*0,12, 127*0,12≈15,4 В, нормальное рабочее напряжение составляет около 78%от ограниченного напряжения, то есть 15,4*78%= 12 В, рабочий ток при нормальном рабочем напряжении составляет около 78%от допустимого значения тока, то есть 6*78%≈4.7a, напряжение становится низким, и чем ток становится низким, чем выше температура холодной радиатора, тем ниже ток;≈53 Вт; разница в температуре и частоту использования холодных таблеток в фактическом применении составляет от 60%до 70%от теоретического значения. Тепло холодного таблетки - это сумма охлаждения холодной таблетки и холодного производства холода Таблетка, поэтому это вызвало, чтобы холодный лист производил количество охлаждения, поэтому он вызван охлаждением холодной таблетки, поэтому он вызван таблеткой охлаждения, поэтому это вызвало охлаждающую таблетку, Таким образом, это вызвано холодом. Если холодная пленка нагревается, уровень использования превышает 100%.
