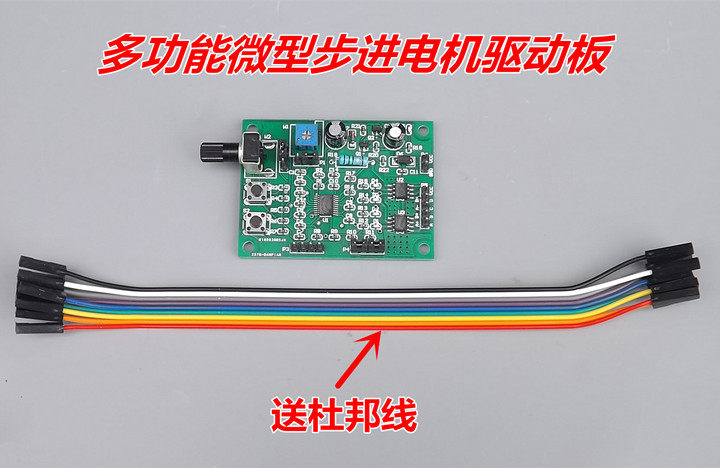

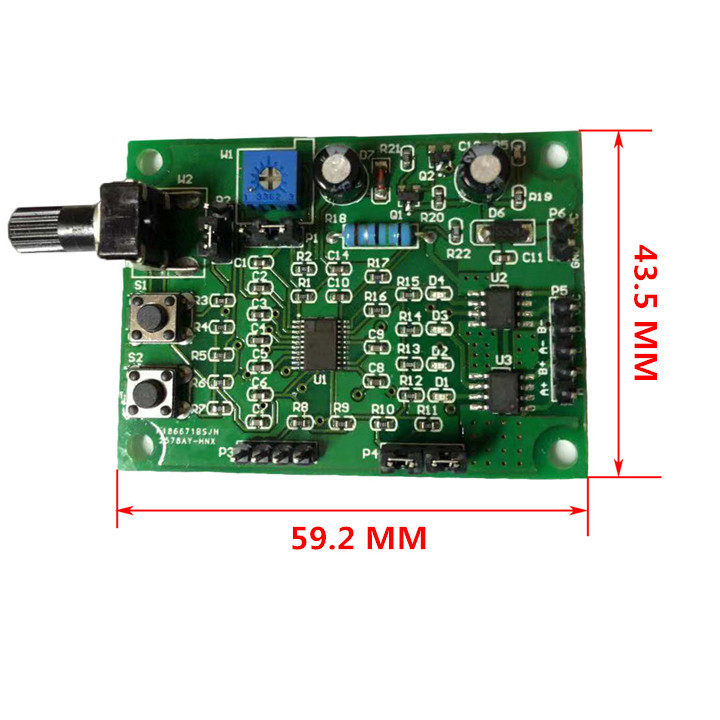

Многофункциональная микроэлемтная плата управляющей платы управления платой управления платой моторной платы 2 Фаза 4 Линия 4 Фаза 5 Стадия в производство моторики DIY
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Предварительная декларация: Поскольку слишком много типов продуктов и слишком мало труда, уже слишком поздно очищать запасы продукции. Если нет контактных обслуживания клиентов, обслуживание клиентов уведомит, доступно ли оно впервые. Мы. отправится вовремя.Если у нас нет в наличии, мы будем уведомить покупателя о том, что он подать заявку на возврат средств как можно скорее.Спасибо за ваше сотрудничество!Спасибо за вашу поддержку и любовь, я желаю вам счастливых покупок и счастья!

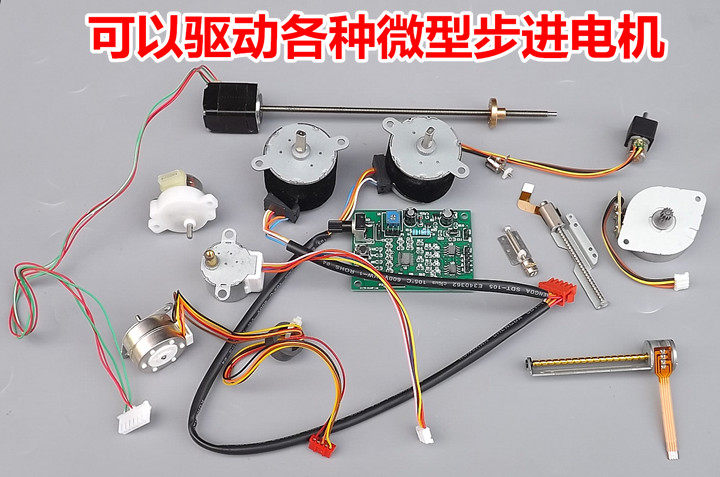

【Новые полки】Многофункциональная плата управления драйвером Microstep Motep может привести к 2 и 4 линиям и 4 -фазе 5 линий в двигатель.
Для этой платы управления драйвером есть 4 режима: [1] Общий режим 1 [2] Общий режим 2 [3] Режим затемнения [4] Автоматический круглый режим
В этом магазине есть новый ребенок каждую неделю. Друзья Тао, которые любят DIY, пожалуйста, обратите внимание вовремя.
Основные параметры:
[Диапазон напряжений] DC5V-12V
【Оценка тока】≤800mA
【Power обратная защита ссылок】 Да
[Защита над тока] Да
[Чрезмерная защита] Да

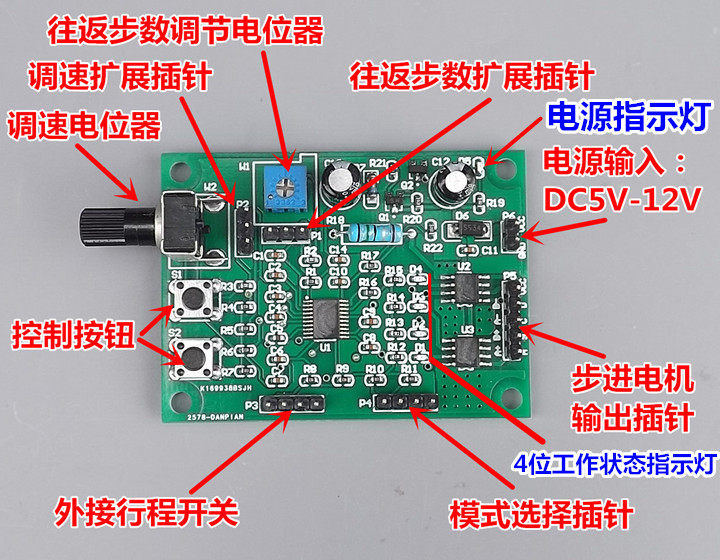

Следующее объяснение каждой контактной функции на плате.

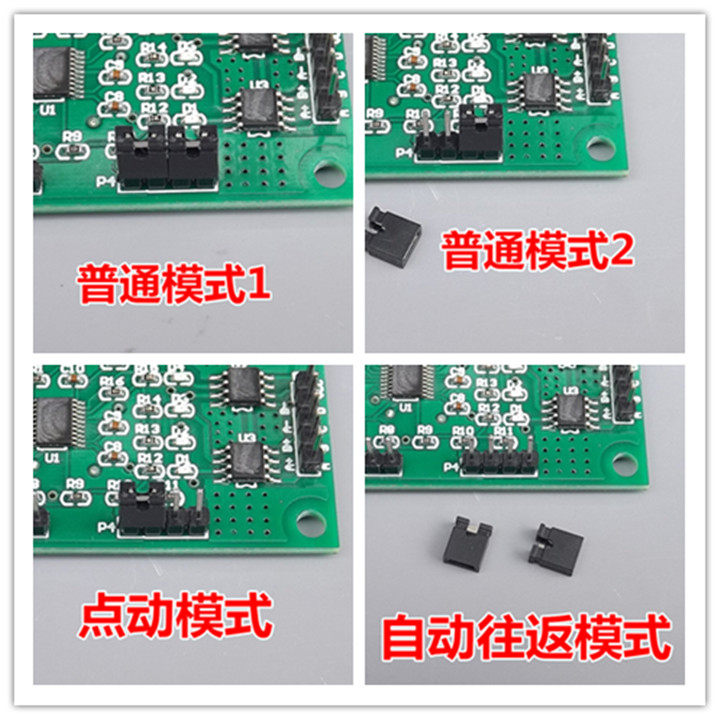

На рисунке ниже представлена установка колпачки игла функции P4 и соответствующий рабочий режим.

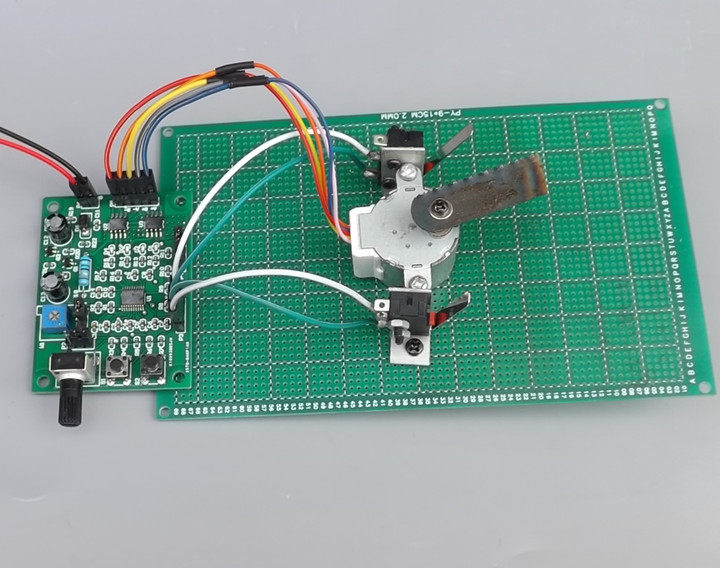

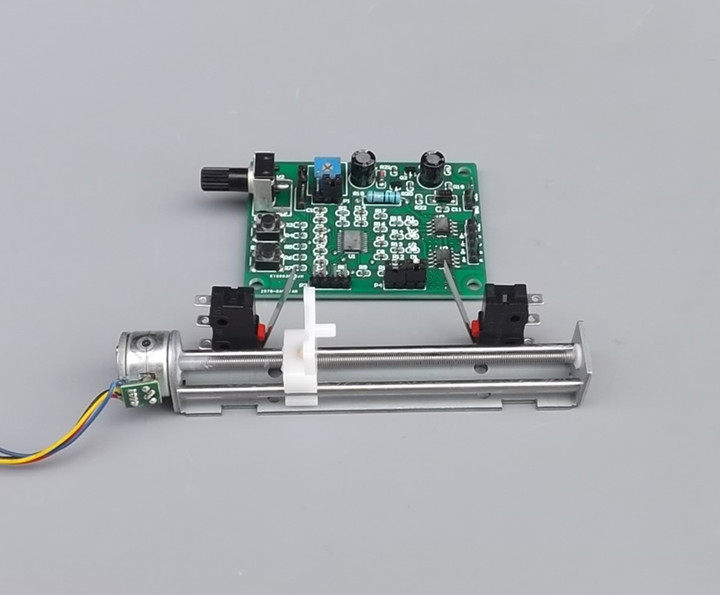

[1] Общий режим 1: кнопка S1 START STOP, S2 -положительная обратная кнопка, правила скорости Potentiomer W2.Если требуется отмена предела, на P3 Pinrse можно подключить 2 ограниченных переключателя, а ось двигателя может быть установлена с помощью прикосновения, так что двигатель будет перемещаться вперед и назад в маршруте между двумя предельными переключателями.
[2] Общий режим 2: S1 Положительный поворот кнопку запуска, кнопку S2 Reverse Start, нажмите любую клавишу, чтобы остановиться.W2 Potentiometer Speed Regulation.Если вам нужно остановиться, вы можете подключить 2 ограниченных переключателя на контактах P3, чтобы двигатель остановил движение после встречи с ограниченным переключателем. После нажатия противоположной кнопки двигатель будет обращаться.
[3] Режим затемнения: S1 Нажмите вращение, ослабьте и остановите, S2 Нажмите кнопку, ослабить и остановить, потенциометр W2 регулирует скорость.Если вам нужно остановиться, вы можете подключить верхний предельный переключатель на P3.
[IV] Автоматический режим круглой передачи: S1 Start Stop, S2 -это положительное изменение, потенциометр W2 регулирует, потенциометр W1 регулирует автоматические этапы круговых переходов.После начала двигатель автоматически вернется к и вперед в течение количества шагов, скорректированных с помощью W1.

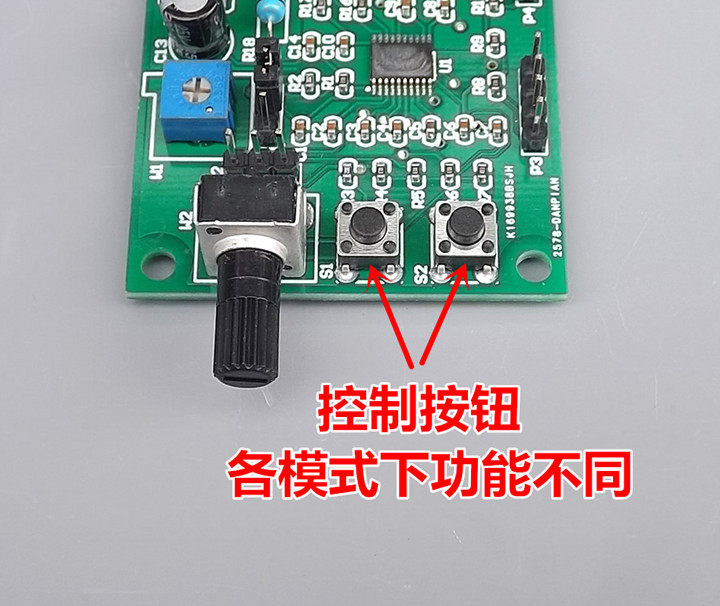

На рисунке ниже представлены кнопки управления S1 и S2. Функции в различных режимах различны. Подробнее см. В описании функции Pincture Pincture.

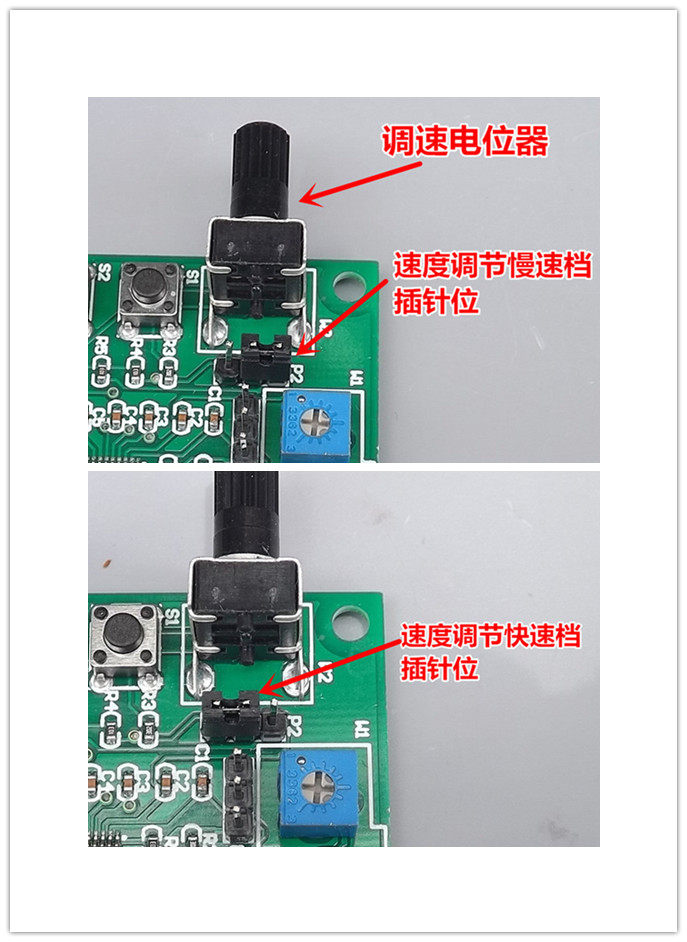

Рисунок ниже представляет собой описание функции W2 и P2
Скорость двигателя W2 регулирует потенциометр, и регуляция по часовой стрелке становится медленнее, и регуляция по часовой стрелке становится быстрее.
Пинки с регулировкой скорости P2.Диапазон регулировки W2 во время быстрой передачи: самый медленный на шаг занимает 0,0625 секунды (16 шагов/с), а самый быстрый на шаг - 0,00125 с (800 шагов/секунда).

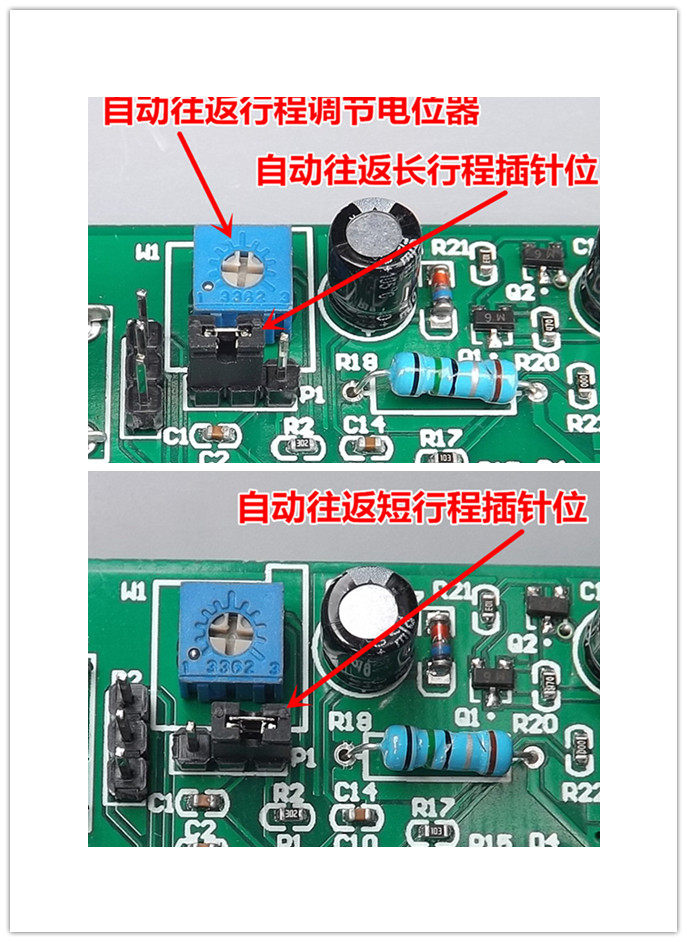

Рисунок ниже представляет собой описание функции W1 и P1
W1 автоматически круглый ход, регулирующий потенциометр, который сокращается от времени, и маршрут становится все более длительным по часовой стрелке.
P1 Автоматические круглые маршрутизационные штифты.Количество регулирующих шагов в W1 на коротком ходу составляет 1-200 шагов.Количество регуляторных этапов в W1 во время длинных ударов составляет 200-1200 этапов.
На рисунке ниже показано описание функции P3.Различные функции в различных режимах, см. Описание функции PIN P4.

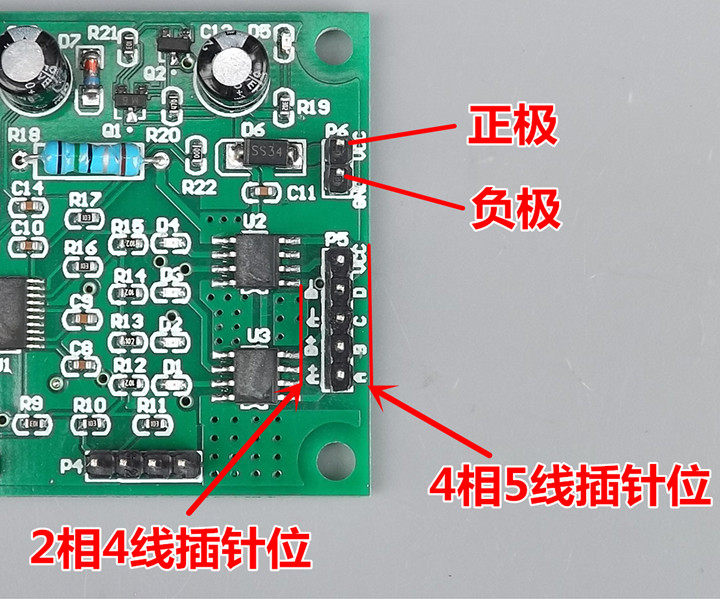

Рисунок ниже: p5, P6 Pins Описание функции
Выходные выводы двигателя P5 -шага в соответствии с тем, выбираете ли вы 2 фазы, 4 линии, 4 -фазы и 5 шагов линий в двигатель и правильно подключите проволоку в соответствии с символом на плате.
P6 Power Pint Pins можно подключить к источнику питания 5V-12V снаружи.
Примечание:Если вы хотитеЕсли вы измените какие -либо функциональные контакты P1, P2, P4, вам необходимо отключить питание на плате, а затем вызовать выбранную функцию.
