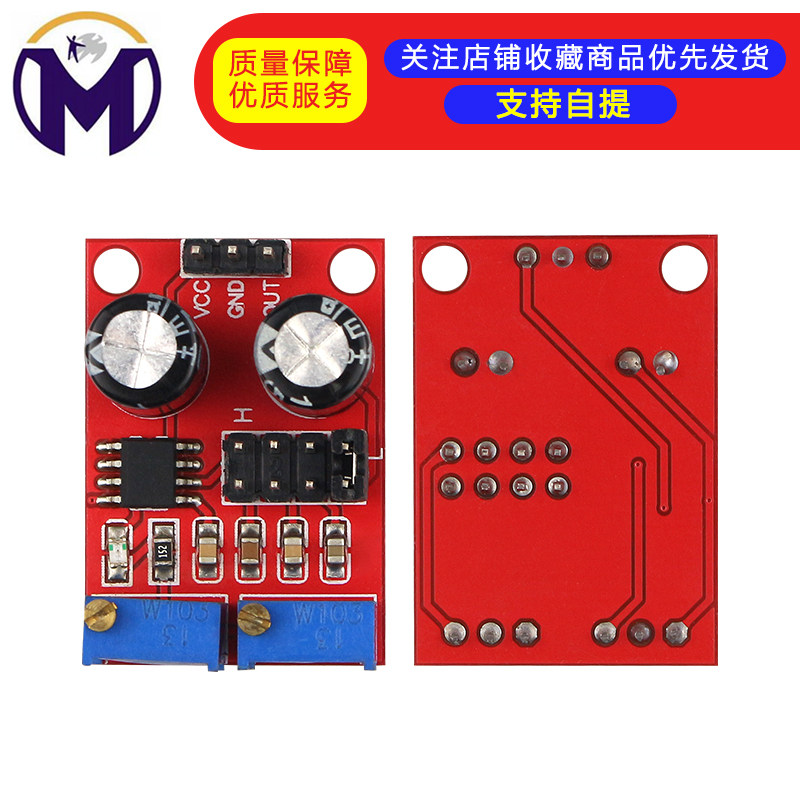

NE555 Частота импульса может быть скорректирован модуль.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Производительность продукта:
1Входное напряжение: 5V-15VDC.5VПри подаче питания выходной ток может составлять около 15 мА; при источнике питания 12 В, выходной ток может составлять около 35 мА;
2, Ток ввода:≥100MA
3. Выходная амплитуда: 4,2 В V-PP до 11.4V V-PP.(В зависимости от входного напряжения, выходная амплитуда будет отличаться)
4Максимальный выходной ток:≥15MA(5 В питания, V-PP более 50%час),≥ 35 мА (12 В питания, V-PP больше 50%)
Функции:
1, Вывод со светодиодными инструкциями,Светодиоды, как правило, яркие, светодиоды с высоким уровнем уровня разрушаются, а светодиоды мерцают, когда частота относительно низкая;
2, Выходной диапазон частот доступен в 4 шестернях, а выходная частота более непрерывна и регулируется;
Низкийчастотный файл: 1 Гц ~ 50 Гц
Средний и высокочастотный файл: 1 кГц ~ 10 кГц
3Коэффициент выходной занятия может быть хорошо -подключен,Рабочее цикл и частота не разделены частотой, а коэффициент занятия изменит частотуПредметы
4, Выходная частота может быть скорректирована, частота формы волны может быть рассчитана:
циклT=0.7(RA+2RB)C (RA, RB регулируется 0-10K);
C = 100 UF на низкой частоте;
C = 1UF во время среднего частотного файла;
Средний частотный файл C = 0,1 UF;
C = 0,001 UF на высокой частоте
Меры предосторожности:
Используйте шапкуПри изменении частоты, пожалуйста, сначала выключите,После подключения для прыжковСущность
Приложения:
1.Используйте в качестве генератора сигналов квадратной волны для генерации квадратных волновых сигналов для экспериментального развития и использования.
2. Сигнал квадратной волны, используемый для генерации шага драйвера в привод двигателя.
3. Создайте полезный импульс для MCU.
4. Сгенерировать регулируемые импульсы и управлять схемами.
