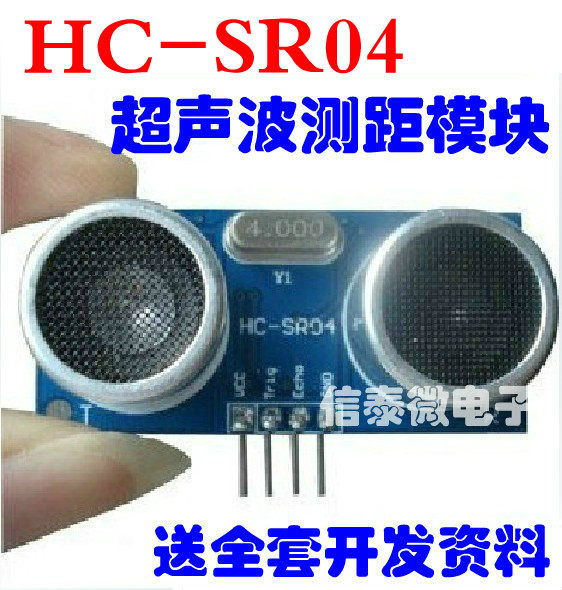

HC-SR04 Ультразвуковой модуль расстояние
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Информация о модуле. Адрес загрузки:
http://pan.baidu.com/s/1zKSbC
Тщательно пообещайте, что этот продукт абсолютно проверен, а также испытания на старение, а также обеспечение качества!
1. Производительность этого модуля стабилен, а расстояние измерения является точным.СпособныйSRF05,SRF02В равной степени модуль ультразвукового диапазона сопоставим.Модули с высоким разрешением, слепые пятна (2 см), превышающие стабильные эпохи, является мощной основой для успеха этого продукта на рынке!Этот модуль является полностью скромным противоугодным модулем GH-311
2 Основные технические параметры:
1: Используйте напряжение:DC5V 2: Статический ток: меньше, чем2mA
3: Выход уровня: высокий5V 4: Вывод уровня: внизу0V
5: Угол чувства: не больше, чем больше, чем15Тратить 6: Расстояние обнаружения: 2cm-450cm
7:Высокая точность: до 0,3 см

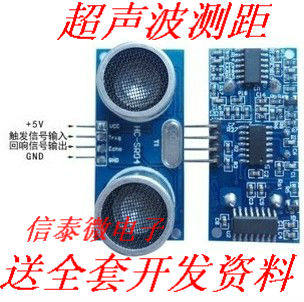

Метод проводки пластин, VCC, триг (терминал управления), echo (получение конца), Out (пустая нога), Gnd
OUTДля этого модуль используется в качестве противоэтатного модуля.
ПРИМЕЧАНИЕ. Модуль должен быть вставлен на плату, а затем питание на плате, чтобы избежать недопонимания высокого уровня. Если она генерируется, мощность решает.
Этот модуль может предоставить программу рейтинга:C51, PIC18F877, Одиночная машина Yilong, три ссылки на тест MCU.
3. Принцип работы модуля URF04:
(1) используйте дальномер спуска ввода, чтобы дать не менее 10 US High -Level Signals;

(3.)

  метод использования этого продукта прост, порт управления отправил одинБолее 10USДля высоких уровней вы можете подождать высокого уровня выхода в приемном порте. Вы можете включить таймер таймера при выходе. Когда этот рот становится низкой электричеством, вы можете прочитать значение таймера. При этом. Время для расчета расстояния. Такой постоянный циклический тест может достичь значения вашего движения, измеряющего ~~
(1) используйте дальномер спуска ввода, чтобы дать не менее 10 US High -Level Signals;

(3) С возвращением сигнала вывод высокого уровня через выход IO, а высокий уровень продолжительности
  ультразвуковое время от передачи от передачи до возврата.Тестовое расстояние = (высокое время уровня*скорость звука*скорость звука (340 м/с))/2;

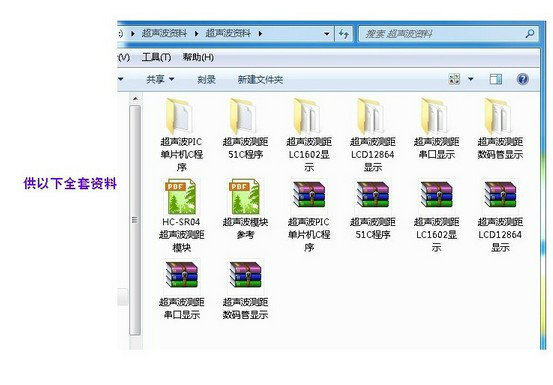

Этот модуль может обеспечить полный набор радикальных процедур: C51, PIC18F877, Ultrasonic LCD1602 Дисплей, Ultrasonic LCD12864, дисплей цифровой трубки, дисплей последовательного порта и т. Д.Сущность
