PM2.5 Датчик GP2Y1014AU Датчик пыли датчика пыли вместо GP2Y1010AU0F

Цена: 381руб.    (¥18)
Артикул: 571530417654
Доставка по Китаю (НЕ включена в цену):
85 руб. (¥4)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:唐禄村
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥53.91 139руб.
¥1002 113руб.
¥28592руб.
¥1202 536руб.
  • Информация о товаре
  • Фотографии

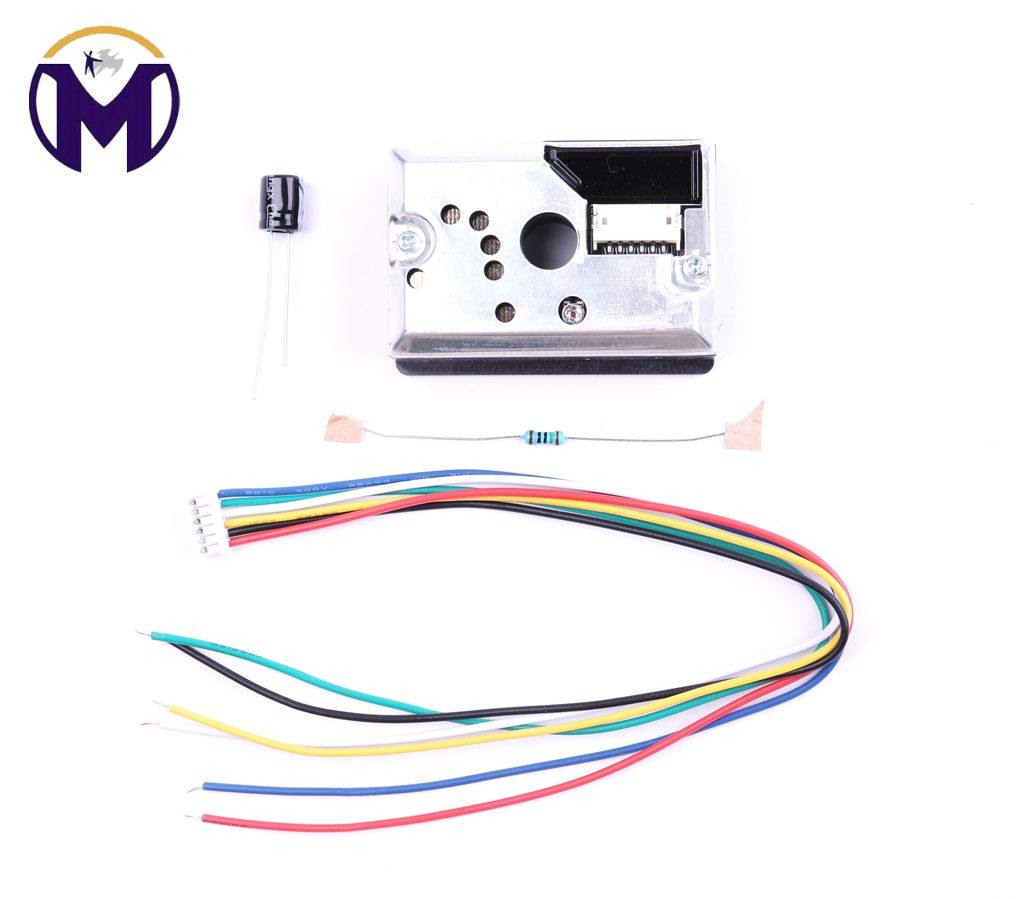

1》 Проводка 2,0 мм-6p       1

2 "150 евро сопротивление 1/4W     1

3 "220UF Электролитическая емкость       1

GP2Y1010AU_ Справочное руководство по проектированию и принципы:http://pan.baidu.com/s/1qWogHsg

Принцип обнаружения
Принцип, как показано на рисунке ниже. В центре датчика есть отверстие, которое позволяет воздуху свободно течь и передавать светодиодный свет при направленном. Он определяется путем обнаружения света после преломления пыли в воздухе.



Используйте тестовый код:

int dustPin=0;

float dustVal=0;

int ledPower=2;
int delayTime=280;
int delayTime2=40;
float offTime=9680;
void setup(){
Serial.begin(9600);
pinMode(ledPower,OUTPUT);
pinMode(dustPin, INPUT);
}

void loop(){
// LEDPOWER - это любой цифровой штифт на Arduino Connect к контакту 3 на датчике
digitalWrite(ledPower,LOW);
delayMicroseconds(delayTime);
dustVal=analogRead(dustPin);
delayMicroseconds(delayTime2);
digitalWrite(ledPower,HIGH);
delayMicroseconds(offTime);

delay(1000);
if (dustVal>36.455)
Serial.println ((float (dustval/1024) -0.0356)*120000*0,035);
}



Сравнение данных и качества воздуха, полученного путем тестирования:
3000 + = очень плохо
1050-3000 = бедный
300-1050 = вообще
150-300 = хорошо
75-150 = очень хорошо
0-75 = очень хорошо
















Ток чувствительности -dc положительный (если) напряжение -включение напряжения -натяжение

0,5 В/(0,1 мг/м3)
10mA
3.4V
4.5 V ~ 5.5 V
Базовая установка
-10°C ~ 65°C









Датчик имеет очень низкое потребление тока (максимум 20 мА, 11 мах -типичных значений) и до 7 Вс. Д. Спасение питания.

Выход датчика является аналоговым напряжением, которое пропорционально плотности пыли, с чувствительностью 0,5 В/0,1 мг/м3.
