Скачатель STM32/STM8 Simulator Simulator Sucdigater Simulator Simulator Simulator Simulator Simulator
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Поддержка STM32/STM8
V2 Последняя информация: https://pan.baidu.com/s/1qzpndyo
Подпрофильные продажи, отказались торговаться!
Стрелять прямо, отправьте в тот же день
Отдай компакт -диск!
Введение продукта
ST-Link/V2-это инструмент разработки, который может имитировать онлайн-симуляцию и загружать STM8 и STM32.
Базовый атрибут
- ST-Link/V2-это коллекция инструментов онлайн-симуляции и загрузки, разработанных ST STE Semiconductor для оценки, разработки серии STM8 и серии STM32 MCU.
- Серия STM8 подключена к ST-Link/V2 через график плавания;
Серия STM32 подключена к ST-Link / V2 через интерфейс JTAG / SWD. - ST-Link/V2 подключен к ПК с помощью высокоскоростной USB2.0.
Поддерживаемое программное обеспечение
- ST-Link Utility v2.0 (версия или выше)
- STVD версия 4.2.1 (версия или выше)
- STVP версия 3.2.3 (версия или выше)
- Iar Ewarm Revision v6.20 (версия и выше)
- IAR EWSTM8 Revision v1.30 (версия и выше)
- Keil rvmdk revision v4.21 (версия или выше)
- ATOLLIC
- TASKING
Поддерживаемые устройства
- Поддерживает все микроконтроллеры серии STM8 с интерфейсом SWIM.
- Поддерживает все микроконтроллеры серии STM32 с интерфейсом JTAG/SWD.
  новые устройства постоянно увеличиваются ...
Микроконтроллер, поддерживаемый выпуском STVP 3.2.8
Product lineMicrocontroller
STM32STM32F100XX, STM32F101XX, STM32F102XX, STM32F103XX, STM32F105XX, STM32F107XX, STM32F2XXX, STM32F4XXX,
STM32L15XX6, STM32L15XX8, STM32L15XXB, STM32L151XC, STM32L151XD, STM32L152XC, STM32L152XD, STM32L162XD,
STM32TS60,
STM32W108C8, STM32W108XB, STM32W108XC, STM32W108XZ
STM8STM8AF51X, STM8AF52X, STM8AF61X, STM8AF62X, STM8AH51X, STM8AH61X,
STM8S003K3, STM8S003F3, STM8S005C6, STM8S005K6, STM8S007C8, STM8S103XX, STM8S105XX, STM8S207XX, STM8S208XX, STM8S903F3, STM8S903K3,,
STM8L101xx, STM8L15x, STM8L16x,
STM8TL52x4, STM8TL53x4
Функция и производительность
- Функция программирования: Flash ROM, EEPROM, AFR и т. Д. Может быть написана.
- Функция моделирования: Поддерживайте различные методы отладки, такие как операция с полной скоростью, одноэтапная отладка, отладка точки останова и т. Д., Вы можете просмотреть статус IO, данные переменных и т. Д.
- Производительность симуляции: используйте интерфейс USB2.0 для отладки моделирования, одноэтапной отладки, отладки точек перерыва, быстрой скорости ответа!
- Производительность программирования: используйте интерфейс USB2.0, чтобы загрузить Swim / JTAG / SWD, скачать быстрая скорость скачивания!
Интерфейс соединения с целевой платой
- Стандартный интерфейс плавания и стандартный интерфейс JTAG / SWD, указанный ST-Link / V2.
Обновление прошивки
- Прошивка может быть обновлена.ST запустит больше моделей STM8 и STM32, а также добавит новые модели устройств в списки поддержки устройств STVD. Когда вам необходимо использовать новейшие модели в будущей разработке, обновить STVD, обновление программ прошивки, вы можете поддерживать новые новые программы с фиксированной программой и Вы можете поддерживать новые новые программы с фиксированной программой. Модель.
- Метод обновления является автоматическим обновлением.
Сравнение ST-Link/V2 и ST-Link
проектST-LINK/V2ST-LINKиллюстрировать
JTAG/SWD поддерживает диапазон напряжений1.65V - 3.6V3V - 3.6VST-Link/V2 поддерживает устройство низкого давления STM32
Плавание поддерживает диапазон напряжений1.65V - 5.5V1.65V - 5.5V
Поддерживать ли SWVYESNOВ настоящее время только STM32 поддерживает SWV, STM8 еще не поддерживается
Количество интерфейсов отладки21ST-Link/V2 Points поддерживает STM32 и STM8 соответственно, что удобнее в использовании
Светодиодный индикатор состоянияДва -колорный светодиодКрасный светодиодST-Link/V2 может указывать на большее количество работ.
совместимость ST-Link требует, чтобы компьютер мог использовать U-диск
Описание версии
Примерно одинаковые различия между ST-Link/V2 (EN) и ST-Link/V2 (CN):
- ST-Link/V2 (EN)-это версия США, а ST-Link/V2 (CN)-это домашняя версия.
- Оба являются официальными оригинальными продуктами ST, с одинаковыми функциями и немного разными аксессуарами.
Относительно инструкций для ST-Link/V2 и ST-Link II:
- ST-Link/V2 и ST-Link-это два разных продукта.
- ST-Link II-принадлежащая версия ST-Link, и"II"Именно в Китае чиновник не отличается.
Подключиться к ПК
Используйте интерфейс USB для подключения ПК
- Инструмент разработки ST-Link/V2 использует чип STM32 в качестве управляющего чипа для достижения высокоскоростной связи USB2.0.
- ST-Link/V2 подключение к компьютеру требует драйвера,Пожалуйста, нажмите здесь, чтобы скачать: http: //www.waveshare.net/downloads/st-link_v2_usbdriver.zip.
Или скачать последнюю версию с официального сайта,Пожалуйста, нажмите здесь, чтобы загрузить официальный сайт: http: //www.st.st.st.st.st.st-web- Ui/statie/active/en/st_prod_software_internet/resource/technial/software/driver/st-link_v2_usbdriver.zip.(Вышеуказанные водители подходят для Win7, Vista, XP)
Подключиться к целевой плате
Скачатель ST-Link / V2 подключается к целевой плате STM32 через интерфейс JTAG / SWD
Как определяется интерфейс JTAG / SWD STM32?http://www.waveshare.net/txt/st-link-v2_interface_32.htm
Интерфейс JTAG / SWD STM32 подключен к целевой плате через 20pin Connection Cable, поэтому, когда ST-Link / V2 подключен к целевой плате STM32, вам необходимо обратить внимание на направление соединения.
Скачатель ST-Link/V2 подключается к Target Poard STM8 через интерфейс плавания
Как определяется интерфейс плавания STM8?http://www.waveshare.net/txt/st-link-v2_interface.htm
Поскольку интерфейс плавания STM8 требует только 4 кабелей соединения, ST-Link/V2 необходимо обратить внимание на положение соединения при подключении к целевой плате STM8.
Обратите внимание, что VCC и GND не должны быть подключены, чтобы избежать сжигания загрузчика ST-Link/V2.
Описание статуса светодиода
- Мигающий красный: ST-Link/V2 подключен к компьютеру, в первый процесс перечисления USB
- Красный: ST-Link/V2 установил соединение с компьютером
- Flash Green/Red: целевая плата и компьютер выполняют обмен данными
- Зеленый: общение завершено
- Оранжевый (красный+зеленый): коммуникация не удалась
Как использовать ST-Link/V2
Шаг установки драйвера ST-Link/V2 USB
Начните использовать ST-Link/V2

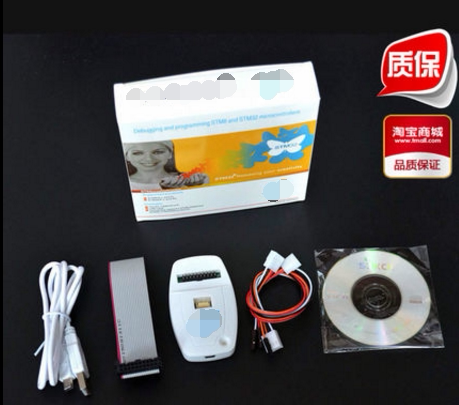

Список конфигурации
- St-link/v2 host x 1
- USB-тип A к Mini-B Линия соединения x 1
- 20-контактный JTAG/SWD плоская линия x 1
- 4-контактное соединение плавания x 1
- 4-контактное плавание San Tou Connection x 1
