[MAX7219点阵模块 控制模块 单片机控制驱动LED显示模块]

Цена: 108руб.    (¥5.1)
Артикул: 569561067253

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:arduinostore
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥75515 863руб.
¥1.532руб.
¥72515 233руб.
¥1683 550руб.
  • Информация о товаре
  • Фотографии

[圆孔排针是焊好的接线排针是不焊的]

 [资料下载：]http://pan.baidu.com/s/1i3A9Eqp

MAX7219[是一种集成化的串行输入]/[输出共阴极显示驱动器],[它连接微处理器与]8[位数字的]7[段数字]LED[显示，也可以连接条线图显示器或者]64[个独立的]LED[。其上包括一个片上的]B[型]BCD[编码器、多路扫描回路，段字驱动器，而且还有一个]8*8[的静态]RAM[用来存储每一个数据。只有一个外部寄存器用来设置各个]LED[的段电流。]

[一个方便的四线串行接口可以联接所有通用的微处理器。每个数据可以寻址在更新时不需要改写所有的显示。]MAX7219[同样允许用户对每一个数据选择编码或者不编码。]
[整个设备包含一个]150μA[的低功耗关闭模式，模拟和数字亮度控制，一个扫描限制寄存器允许用户显示]1-8[位数据，还有一个让所有]LED[发光的检测模式。]

[只需要]3[个]IO[口即可驱动]1[个点阵！][点阵显示时无闪烁！支持级联！]

[模块参数：]

1.[单个模块可以驱动一个]8*8[共阴点阵]

2.[模块工作电压：]5V

3.[模块尺寸：长]3.2[厘米]X[宽]3.2[厘米]X[高]1.3[厘米]

4.[带]4[个固定螺丝孔，孔径]3mm

5.[模块带输入输出接口，支持多个模块级联]

[接线说明：]

1.[模块左边为输入端口，右边为输出端口。]

2.[控制单个模块时，只需要将输入端口接到]CPU

3.[多个模块级联时，第]1[个模块的输入端接]CPU[，输出端接第]2[个模块的输入端，第]2[个模块的输出端接第]3[个模块的输入端，以此类推]...

[以]51[单片机为例：]

VCC →  5V

GND →  GND

DIN →  P2.2

CS  →  P2.1

CLK →  P2.0

[发货清单：]

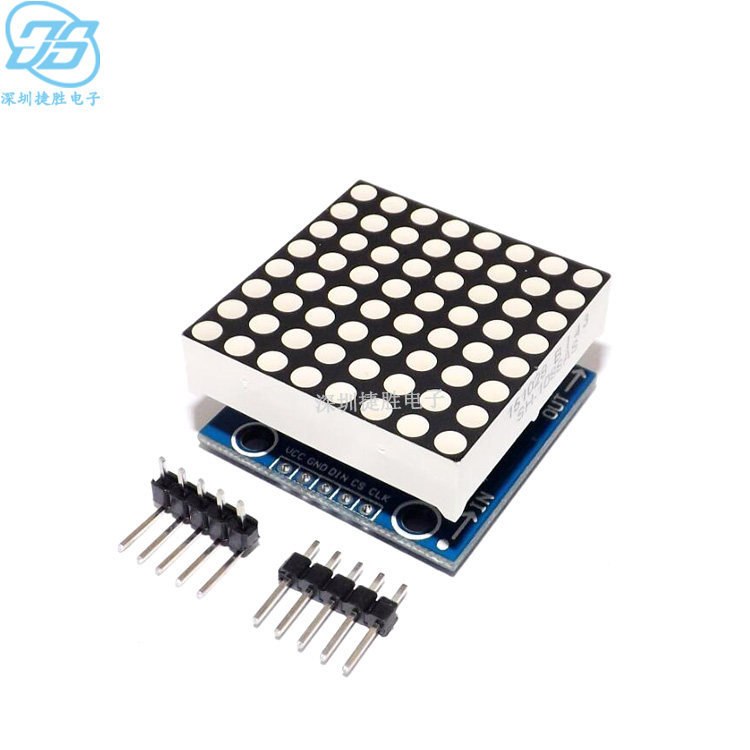

1.MAX7219[点阵模块一个]([成品，带点阵，已测试好])

[2.直][排针]5P
[3.弯排针5P]

[（注：][圆孔排针是焊好的，接线排针是不焊的）]
