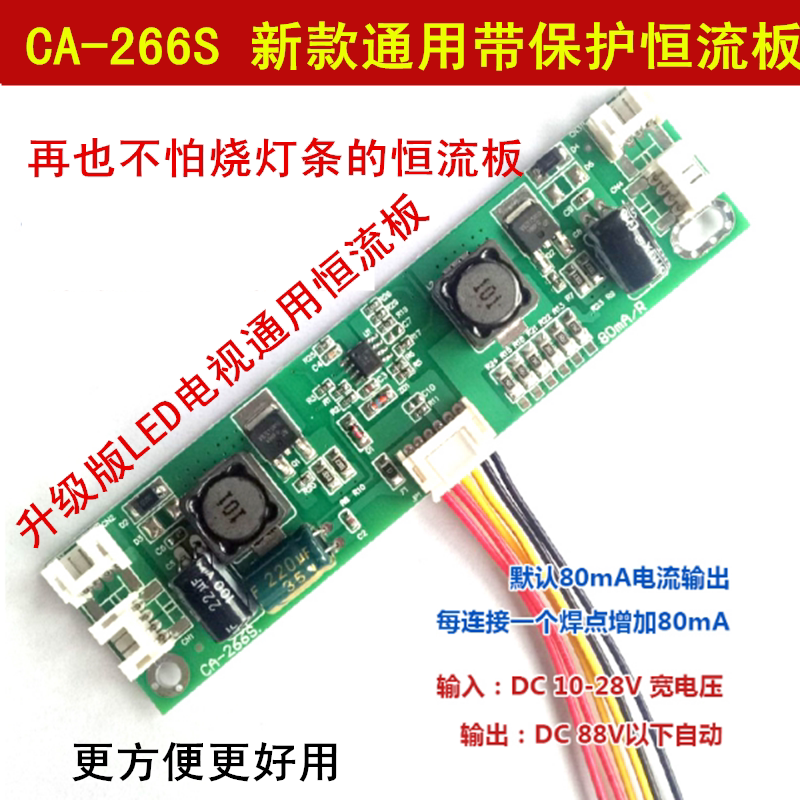

CA-266S Новый универсальный 32-65-дюймовый светодиодный ЖК-телевизионный телевизор Постоянный напряжение подсветки.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
【Условия работы мощности】 Ввод: Поддержка 10-28V DC вход
[Выходное напряжение] Автоматическая адаптация ниже 88 В (минимальное предел - это значение входного напряжения, отсутствие напряжения)
[Выходной ток] 80ma по умолчанию через короткий резистор R22 R21 R21 R18 R15 R24 может увеличить ток, каждый резистор 80 мА.До 480 мА.
[Применимые лампы] Большой размер 26 дюймов-65 дюймов (максимальное напряжение 88 В)

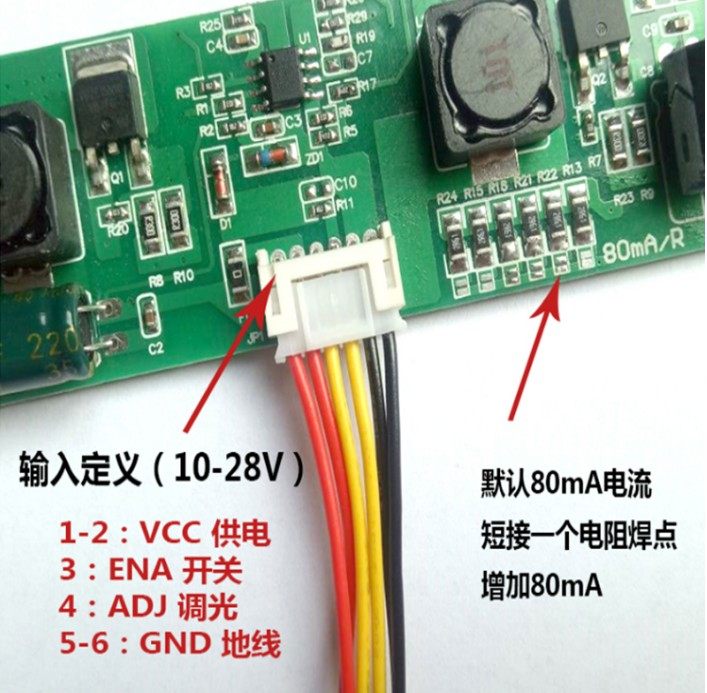

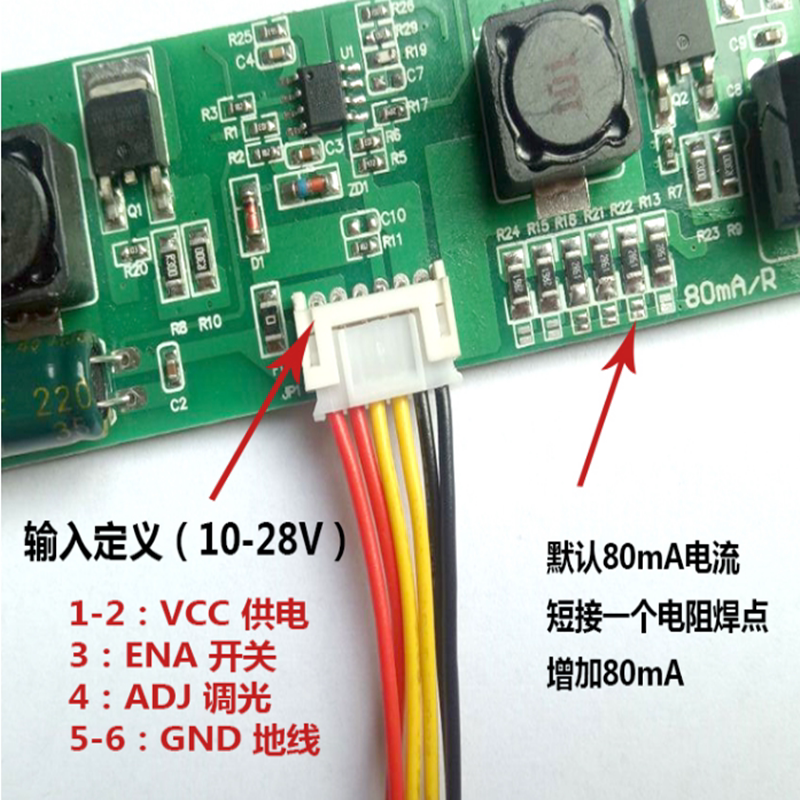

[Определение интерфейса ввода] 1: Блок питания  2: источник питания  3: Управление переключателем ENA 4: Сигнал регулировки яркости (Fultage Dimging) 5  ;: наземная линия  6: земляная линия
[Определение выходного интерфейса]:Положительный отрицательный (++-) имеет четыре и подключается, которые одинаковы.
[Важные функциональные особенности]:
1: принесите защиту.
2: выходное напряжение ниже 88 В автоматического.
3: Ток удобен для изменения тока. На материнской плате есть 6 1206 резисторов, одно сопротивление представляет 80 мА, а максимальное 6 сопротивление подключено к 480 мА.
4: По умолчанию подключено только к резистору 1 R13. Выходной ток составляет 80 мА и не будет сгореть световой панель.Если он слишком темный, мерцающий или мерцающий, попробуйте увеличить ток.Пока яркость не станет нормальной, легкие полоски не будут горячими.
5: Никакая загрузка не будет сжечь плату (выходное напряжение упадет до входного напряжения, когда нагрузка или планка света плохая, или оно будет уменьшено до значения входного напряжения, когда напряжение нагрузки выше 88 В).

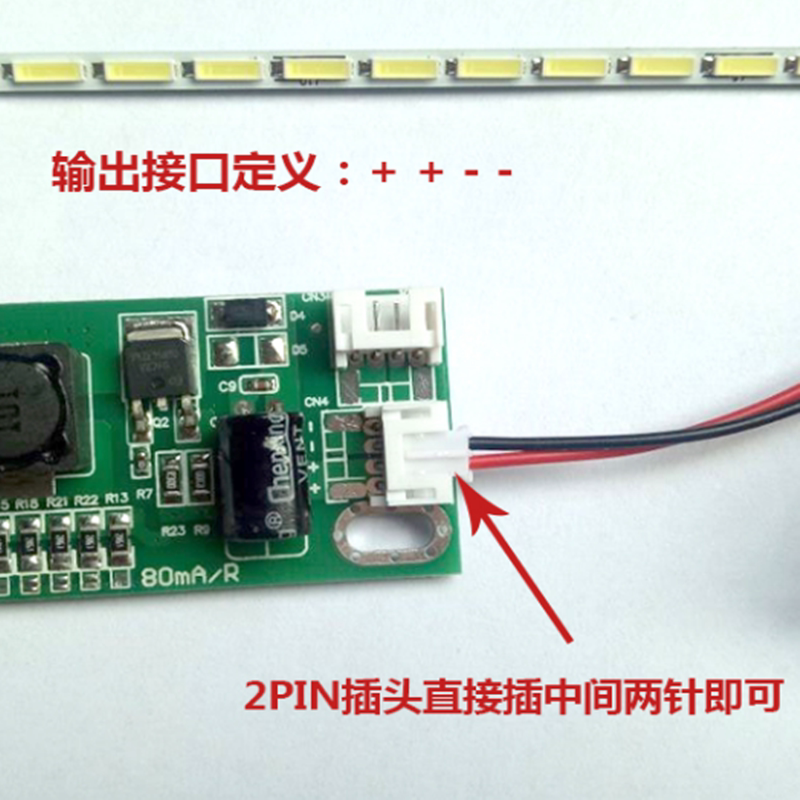

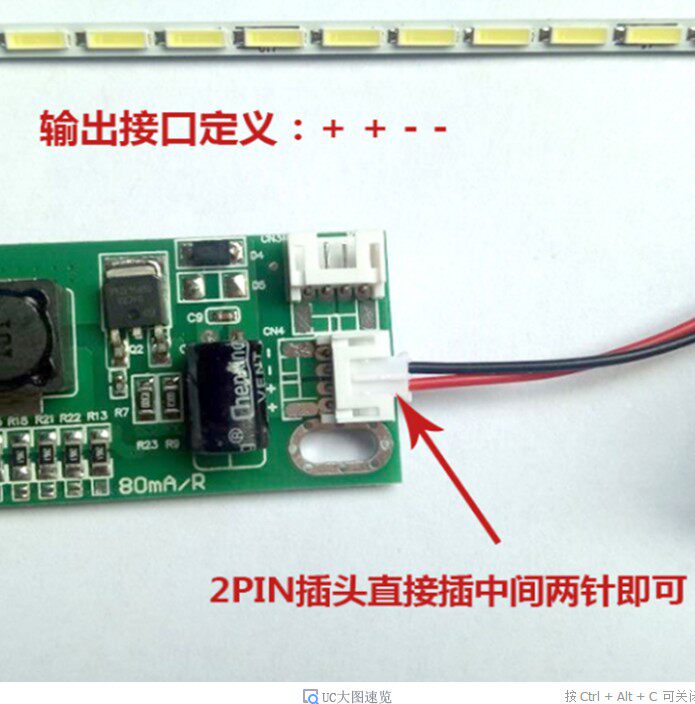

6: С 4 выходными интерфейсами, универсальным определением ++-, При подключении раздела светильника 2PIN левый Zhengzheng справа его можно непосредственно вставить в середину 2 и 3 швов, 1 или 4 швов.
Друзья, у которых нет основного опыта в ремонте, пожалуйста, будьте осторожны, пожалуйста, не стреляйте, если вы не знаете
Особое внимание: не поднимайте прилаживание ног при тестировании!
