[F707] JDY-10 Bluetooth 4.0 Модуль Bluetooth Serial Transmision Модуль совместим с CC2541

Цена: 683руб.    (¥32.28)
Артикул: 568697240027

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:乐古数码专营店
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥5.9125руб.
¥7.65162руб.
¥243руб.
¥6.8144руб.
  • Информация о товаре
  • Фотографии

Ссылка на сеть документов Ссылка на копию веб -страницы Скачать: https://pan.baidu.com/s/1c10wpyo (был обновлен до новой версии)



Модель: JDY-10 Bluetooth 4.0 из модуля машины

Ядро: M0

Интерфейс связи: серийный порт

Рабочее напряжение: 1,9-3,6 В.

Расстояние связи: 100 метров (некоторые модули имеют большую мощность, а расстояние связи намного дальше, чем в предыдущих модулях

Проверка работы: 90UA

Приостановленный режим: 14 uA

 Модуль: Bluetooth 4.0 от машины

Введение продуктаprefix ="o" ns ="urn:schemas-microsoft-com:office:office"

   JDY-10Прозрачный модуль основан на Bluetooth4.0Стандарт соглашения, полоса рабочей частоты2.4GHZПрименение, метод модуляцииGFSK, Передача мощности8db, Расстояние запуска80MI имеет характеристики низкого энергопотребления, небольшого размера, сильного сигнала и стабильной передачи данных.



Особенности продукта

1:поддерживатьAndroid,IOSМобильные данные

2: Поддерживать низкое энергопотребление (сколько постоянных токов может достичьuAПолем

3:поддерживатьGPIOиUARTПериферический интерфейс

4:поддерживатьATИнструкция

5: доступенFCC/CEУстранение стандартной сертификации



Область применения продукта

1:BluetoothLEDОсветительные приборы

2: Регулировка двигателя и другие продукты

3: Анти -протекающая сигнализация и другие продукты

4: Sports Health Medical

5: Домашние приборы

6: Электроника автомобиля



Технические характеристики:



Тип

Технические характеристики

Рабочее напряжение

1.9– 3.6V

Рабочая Температура

-40 - 85°C

Запуск мощности

+8dbm

антенна

PCBТарелка

Получение чувствительности

-92dbm



средний ток

Режим Wake -Up

90uA

Suspenмодель

14 uA

Deep Sleepмодель

1uA

 Заводская конфигурация по умолчанию:

Сервис uuid: ffe0

Функция UUID: FFE1

Кандидат в поттер ставка: 115200bps



Этот модуль представляет собой модуль передачи последовательного порта (Развиваемая настройка 4дорогаPWMВыход,15дорогаIOВход и выход рта,Клиенты, которым нужна настройка, могут связаться с сервисом

ATНабор инструкций

Пользователи могут общаться с последовательным портом и чипом Bluetooth, и использовать TX, линии сигналов RX в последовательном порте и поддержка скорости Поттера

Владелец 2400 4800 9600 144400 19200 38400 57600 115200.Последовательная скорость гонка по умолчанию составляет 115200bps.



Подробный набор инструкций Объяснение

(Примечание: вы должны вернуться в автомобиль при отправке инструкции AT.

На соединении между зубным модулем и устройством модуль Bluetooth входит в режим прозрачности данных)

Подробные инструкции

(Инструкции AT различают дело и конец Enter и изменение строки: r n)

1,Получите номер версии:

инструкция

ответ

параметр

AT+VER

+

Param:Версия

по умолчанию:+JDY-10-V1.8



2,Получить MAC -адрес Bluetooth

инструкция

ответ

параметр

AT+MAC

+MAC:

Param:MACадрес



3,Установите имя Bluetooth

инструкция

ответ

параметр

AT+NAME

OK

Param: Bluetooth имя

Имя по умолчанию:JDY-10

длинный18байт



4,Установить/передавать запрос энергии

инструкция

ответ

параметр

AT+POWE

AT+POWE

OK

+POWE:

Param: (0-5Полем

0:8db

1:5db

2:0db

3:-5db

4:-10db

5:-13db

1,SET/QUERY-SERIAL PORT BAODED STACE

инструкция

ответ

параметр

AT+BAUD

OK

Param: (0-7Полем

0:115200 bps

1:57600 bps

2:38400 bps

3:19200 bps

4:14400 bps

5:9600 bps

6:4800 bps

7:2400 bps



AT+BAUD

+BAUD:



2,Установить/Query-Broadcast

инструкция

ответ

параметр

AT+ADVINT

OK

Param: (0-6Полем

0:100ms

1:100ms

2:250ms

3:500ms

4:1600ms

5:3200ms

6:4800ms



AT+ADVINT

+ADVINT:

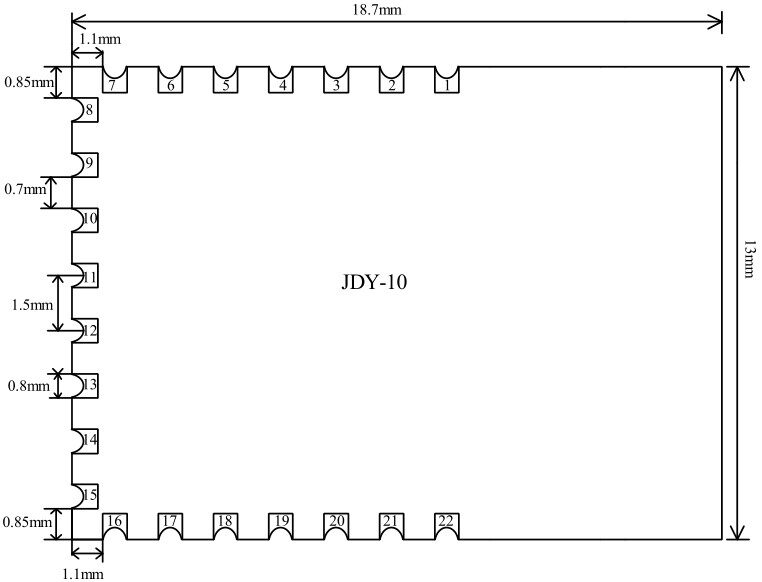

Sizer

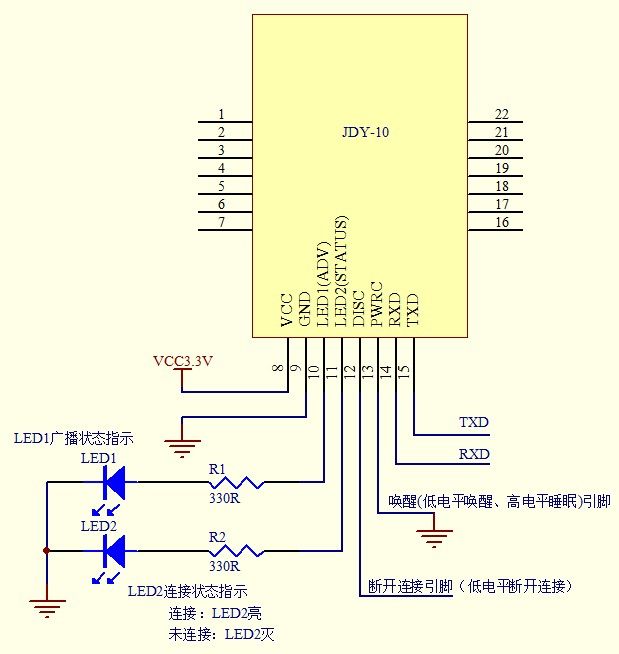

Классическая схема схемы применения

Описание версии

JDY-10-V1.6

2016-5-26

JDY-10-V1.8

2016-6-30
