Модуль, колонки *S, прямые продажи с завода, bluetooth, intel core i2
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

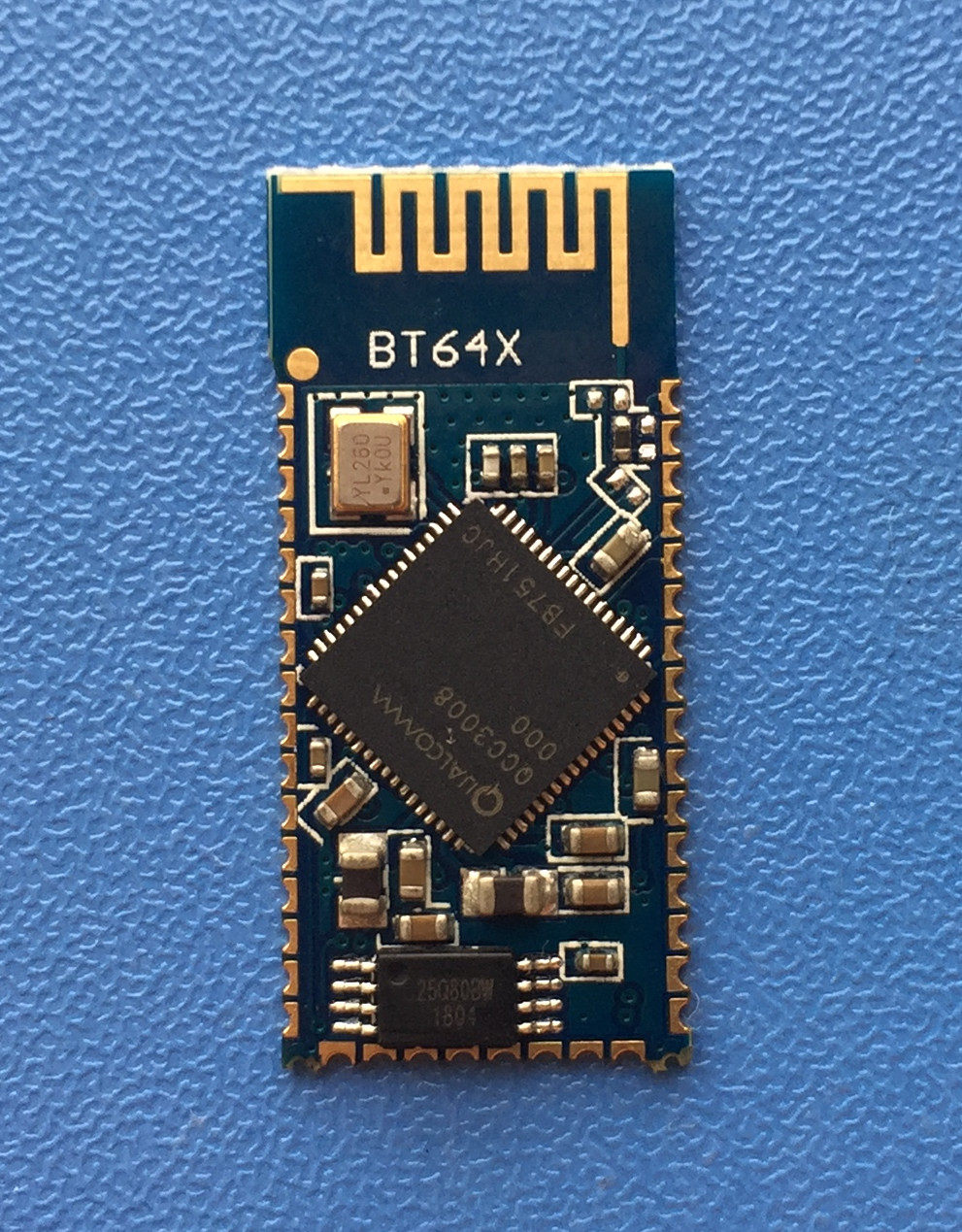

A:Четырехслойная доска гарантирует целостность линии земли и власти, хорошоRFПроизводительность и электромагнитная производительность; технология Shen JinPCBтарелка,Обеспечить надежность патч-сварки, чрезвычайно низкое сопротивление линии; встроенная Bluetooth-антенна.
B:Кристалл кристалл мурата гарантирует, что стабильность иRFстабильность
C:4MизSPI-FLASHМесто для хранения для обеспечения стабильности долгосрочной работы.
D:Индуктивность мощности намотки патча (многие из них используются для слоя индукторов). Преимущество обмотки индуктивности состоит в том, что импеданс низкий, а насыщенный ток большой.QВысокая стоимость, большой рабочий ток и т. Д. Индуктивность здесь находится внутри чипаDC-DCДля индуктивности хранения энергии его качество напрямую определяет стабильность питания
Адрес загрузки эталонной принципиальной схемы при включении питания(то же, что 64215):http://pan.baidu.com/s/1sk9RhoD
Книга спецификации модуля:https://pan.baidu.com/s/1LTr2tVeVVIbeILyqs9nhjw
Protel99Se PCB пакет Адрес: http://pan.baidu.com/s/1bncpxjt
Справочная принципиальная схема приложения модуля I2S+ES9023(то же, что 64215):https://pan.baidu.com/s/1laGr_Ir_ykmCBf-kyzpoOQ Код извлечения: ar6m

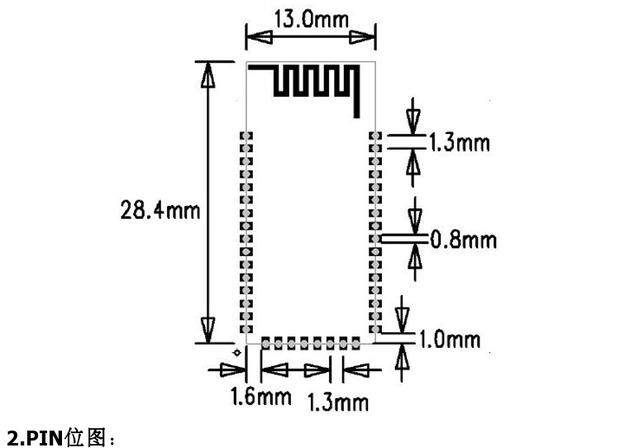

1. Размер продукта
■  высокая интеграция, производительность стоимости, низкое энергопотребление
■  Поддержите A2DP, AVRCP, HSP, HFP и другие протоколы
■ Соответствует спецификации Bluetooth v5.0.
■  Высокая заменяемость полностью совместима с модулем Bluetooth других чипов Bluetooth, не нужно изменять конструкцию и напрямую его заменять
■  3/5 клавиш вход (включите/пара/подключение/контакт/подвеска, воспроизведение/пауза, громкость+, громкость, громкость&Mdash;, предыдущая песня, следующая песня)
■  встроенный DSP чипа может достигать таких функций, как Echo, устранение шума окружающей среды и регулирование звуковых эффектов
■ модуль поставляется с антенной, хорошее радиочастотное расстояние одинаково
■ 8M SPI-FLASH
■ Функция переключения ввода AUX-In
■ Поддержка декодирования звука APT-X и AAC
■Поддерживает выход аналогового сигнала и выход сигнала I2S.
5. Поле приложения
Этот модуль доставлен в программное обеспечение по умолчанию, и программная функция соответствует эталонному схеме. Если есть другие специальные требования, свяжитесь с владельцем, пожалуйста, свяжитесь с владельцем.
Пожалуйста, обратите внимание на покупателей:
1. Модуль может выбирать вывод аналоговых сигналов и цифровых сигналов I2S.По умолчанию он выводит аналоговые сигналы. Если вы хотите выводить цифровые сигналы, обратите внимание.
2.Этот модуль представляет собой полуоткрытый модуль легко сообщить о модуле.
3. Аудиовыход модуля является дифференциальным выходом и не может быть напрямую подключен к усилителю мощности. Требуется схема для преобразования его в недифференциальный сигнал.Конечно, если усилитель мощности поддерживает это, его можно напрямую подключить к микросхеме усилителя мощности.
4.Существует два типа модулей, один -это кнопка для включения (Soft -Turn On), которая подходит для случая питания с помощью батареи; Подходит для использования обычного источника питания.
5. Модуль записывает только программное обеспечение по умолчанию.Если он не соответствует вашим потребностям или в тесте есть ошибки, вам необходимо провести вторичную разработку самостоятельно. Если вы не можете заниматься вторичной разработкой, будьте осторожны, и вы можете только принять или отклонить его.
6. Сварка модулей требует определенных знаний в области паяльной техники и электронной техники. Если у вас нет этих условий, велика вероятность, что хороший модуль станет металлоломом в ваших руках. Пожалуйста, будьте внимательны при покупке.
7. Ввод-вывод модуля выдерживает максимальное напряжение 1,8 В. Если оно превышает 1,8 В, модуль может сгореть. Пожалуйста, обрати внимание.
8. Модуль Bluetooth очень чувствителен к статическому электричеству и утечкам. Обязательно используйте паяльник с постоянной температурой.И убедитесь, что паяльное железо является надежным.
9. Экспресс-доставка по умолчанию отправляется YTO.
