Описание товара

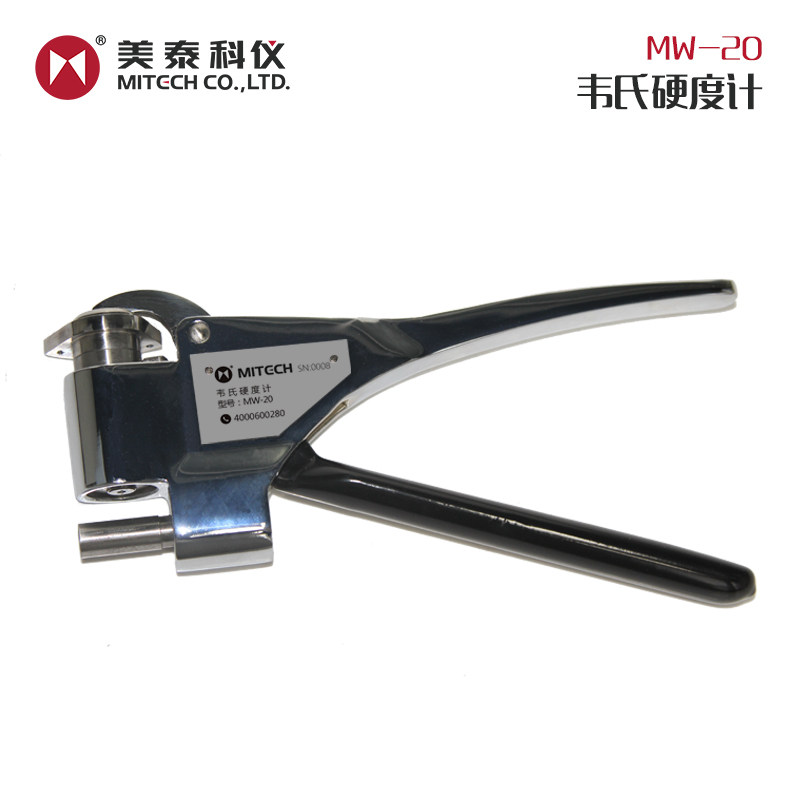

Маттел МВтТвердомер серии Вебстер
Обзор продукта
Твердомеры Вебстера серии MW, также известные как твердомеры зажимного типа, основаны на принципе измерения механического проникновения и позволяют удобно и быстро проверять твердость алюминиевых сплавов, нержавеющей стали, медных сплавов и других сплавов на месте. Они небольшие по размеру, легкие по весу и ими можно управлять одной рукой. Нет необходимости брать образцы в процессе тестирования, и нет никаких требований к работе со сложными навыками. Эта серия продуктов имеет несколько моделей, которые могут удовлетворить потребности в тестировании большинства процессов контроля качества продукции и определения квалификации, а также могут тестировать партии продуктов по частям.Он широко используется в промышленности по производству алюминиевых профилей, медных сплавов и нержавеющей стали, а также на многих предприятиях по производству дверей, окон и навесных стен, в отделах инженерного контроля качества и технического надзора.Это необходимый профессиональный инструмент для повышения уровня квалификации производства и экономии затрат.
MWТехнология серийного продуктапараметрСравнительная таблица
Серийный номер | Модель | Диапазон | Точность | Применимые материалы | Диапазон измерения | Размер выборки/мм |
1 | MW-20 | 0~20HW | 0.5HW | Алюминиевый сплав | 25～110HRE 58～131ВВ | 0,4-6 внутренний диаметр> 10 |
2 | MW-20a | 0~20HW | 0.5HW | Толстый 0,4-13 внутренний диаметр> 10 | ||
3 | MW-20b | 0~20HW | 0.5HW | 0,4-8 внутренний диаметр> 6 | ||
4 | MWB-75 | 0~20HW | 0.5HW | Твердый или полутвердый медный сплав, сверхтвердый алюминиевый сплав (2024/6064/7075) | 63~105HRF | Толщина 0,8-6 внутреннего диаметра>9.5 |
5 | MWB-75a | 0~20HW | 0.5HW | Толщина 0,8-13 внутреннего диаметра>24 | ||
6 | MWB-75b | 0~20HW | 0.5HW | Толщина 0,8-6 внутреннего диаметра>6 | ||
7 | MWB-B75 | 0~20HW | 0.5HW | Чистая медь, электролитическая медь, мягкий медный сплав (красная медь и т. д.) | 18~100HRE | Толщина 0,8-6 внутреннего диаметра>9.5 |
8 | MWB-B75a | 0~20HW | 0.5HW | Толщина 0,8-13 внутреннего диаметра>24 | ||
9 | MWB-B75b | 0~20HW | 0.5HW | Толщина 0,8-6 внутреннего диаметра>6 | ||
10 | MWB-92 | 0~20HW | 0.5HW | Нержавеющая сталь, мягкая сталь | 48~100HRB 90~353HV | 0,4-6 внутренний диаметр> 10 |
Характеристика
l Прибор прошел четырехчасовое испытание на погружение в соленую воду (5%) без ржавчины и потери точности, указатель не дрейфует после 1000 испытаний на воздухе, а указатель не смещается после падения с высоты 0,5 метра 100 раз. Это в наибольшей степени обеспечивает качество инструмента;
l Небольшой портативный прибор, небольшой по размеру, легкий по весу, им можно управлять одной рукой, и он может быстро измерять твердость алюминиевого сплава и других материалов;
l Процесс испытаний не должен быть отобран, и твердость материала может быть проверена без повреждения;
l Простые и легкие -для того, чтобы -без высоких требований к эксплуатации навыков, искусственные операции оказывают меньшее влияние на результаты измерения, особенно подходящие для быстрого тестирования твердости материалов на производственном участке;
l Строгих ограничений на форму испытуемого материала нет, его можно применять для обнаружения алюминиевых профилей различной формы;
l Оснащен калибровочной втулкой для решения проблемы ошибок калибровки из-за нескольких полномасштабных калибровок.
Принцип работы
Твердомер Вебстера серии MW представляет собой механический твердомер методом вдавливания.Под определенным давлением индентор вдавливается в поверхность образца. Глубина внедрения обратно пропорциональна твердости материала. Глубину вдавливания индентора в поверхность образца можно характеризовать твердость материала. Чем выше значение, тем выше твердость материала.Твердость по Вебстеру обозначается символом HW. Например, значение твердости по Вебстеру, равное 16, можно выразить как 16HW.Значение твердости считывается непосредственно в таблице с помощью указателя, приводимого в движение рычагом и винтом, и может быть преобразовано в другие значения твердости, такие как Виккерс и Роквелл, в соответствии с прилагаемой таблицей.Для образцов, выходящих за пределы максимального диапазона, после добавления силы указатель будет указывать позицию 20;для образцов ниже минимального диапазона указатель не будет существенно меняться после добавления силы и по-прежнему будет отображать 0.
Поле приложения
l Оцените, прошел ли материал термическую обработку, проверьте эффект термообработки и определите, соответствуют ли механические свойства материала;
l Оценить, изготовлен ли материал из неподходящего сплава, и определить, соответствует ли состав сплава материала;
l Посредством сравнительных экспериментов на твердомерах Вебстера, настольных твердомерах и машинах для испытания на растяжение определить квалифицированное значение твердости по Вебстеру для определенного продукта и использовать измеренные данные для контроля производственного процесса и заводского приемочного контроля продукта;
l Проводить проверку на месте заготовок или сборок, которые слишком длинные или тяжелые для отбора проб или отправки в лабораторию;
l Он используется в большинстве отечественных предприятий по производству алюминиевых профилей, медных сплавов и нержавеющей стали, во многих компаниях по производству дверей, окон и навесных стен, в отделах инженерного контроля качества и технического надзора.
Применимые условия
l Поверхность образца должна быть чистой, без пыли, без масла, а грязь на поверхности, особенно мелкий песок, значительно повлияет на точность измерения;
l Различные покрытия на поверхности образца серьезно влияют на точность измерений. Поэтому перед измерением покрытие необходимо удалить наждачной бумагой или растворителем, прежде чем производить измерение твердости;
l В этой серии продуктов имеется множество моделей, которые пользователи могут выбрать в зависимости от размера образца. Разные модели приборов измеряют величину твердости материала, а размеры измеряемой заготовки различны. Перед использованием пользователь должен выбрать подходящую модель прибора для измерения с учетом материала, формы, размера и толщины испытуемого образца;
l Следует избегать использования прибора в средах с сильной вибрацией, влажностью и агрессивными газами.
Сравнительная таблица продуктов серии твердомеров Webster из алюминиевого сплава
Модель | Серия MW | Серия MSW-20 | Серия MDW-ZJ | Серия MDW-ZS |
Метод измерения | Вручную | Вручную | электрический | электрический |
Режим отображения | техника | Значительный | техника | Значительный |
Заменить иглу под давлением | Заменять | Заменять | Заменять | Заводская замена |
Полная калибровка | Ручная калибровка | Ручная калибровка | Одна калибровка | Одна калибровка |
Стандартная калибровка образца | Стандартный блок обнаружения | Стандартный блок обнаружения | Стандартный блок обнаружения | Стандартный блок обнаружения |
максимальная допустимая ошибка | ±0.5HW | ±0.5HW | ±0.5HW | ±0.5HW |
Диапазон | 0-20HW | 0-20HW | 0-20HW | 0-20HW |
Точность | 0.5HW | 0.5HW | 0.5HW | 0.5HW |
Точный диапазон измерений | 5~18HW | 5~18HW | 5~18HW | 5~18HW |
Принцип работы | Спел | Спел | Спел | Спел |
Метод соединения | Один кусочек | Один кусочек | Расколоть | Расколоть |
Примечание: M-Mattel, твердомер W-Webster, S-Цифровой дисплей, D-электрический, Z-фристайл, J-механический дисплей.
Конфигурация прибора
Стандартная конфигурация | Серийный номер | имя | количество | Примечание |
1 | Хозяин | 1 комплект |
| |
2 | Стандартный блок твердости (с протоколом испытаний) | 1 шт. |
| |
3 | Запасное давление иглы | 1 |
| |
4 | Выделенный ключ | 1 |
| |
5 | Небольшая отвертка | 1 |
| |
6 | руководство | 1 порция |
| |
7 | Коробка базы ручной работы | 1 |
| |
Необязательный | 8 | Запасное давление иглы | 1 |
|
9 | Стандартный блок твердости | 1 шт. |
| |
10 | стекло для часов | 1 шт. |
