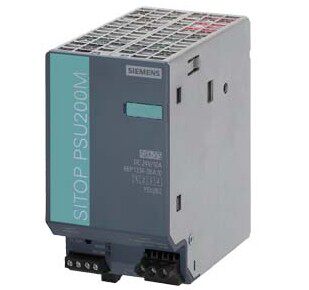

Siemens Power Pirect Supply 6EP1334-3BA00 Обновления до 6EP1334-3BA10 DC24V 10A

Цена: 29 930руб.    (¥1430)
Артикул: 564792218010
Доставка по Китаю (НЕ включена в цену):
254 руб. (¥12)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:众势家居用品专营店
Адрес:Шанхай
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥122руб.
¥510851 064 101руб.
¥5560115 815руб.
¥126026 372руб.
  • Информация о товаре
  • Фотографии



Регулируемый источник питания SITOP PSU200M 10 А Вход: 120/230–500 В переменного тока Выход: 24 В постоянного тока/10 А

входить

входить    Однофазный и двухфазный переменный ток

Напряжение питания

● При 1 переменном токе    120 ... 230 V

● При 2 переменном токе    230 ... 500 V

● Замечания    Настраивается селекторным переключателем на устройстве

Входное напряжение

● При 1 переменном токе    85 ... 264 V

● При 2 переменном токе    176 ... 550 V

широкий входной сигнал     да

Устойчивость к перенапряжению    1300 Vpeak, 1.3 ms

Ia Мостовое перекрытие при номинале, мин.    25 мс; при Vin = 120/230 В, тип. 150 мс при Vin = 400 В

Номинальная частота сети 1    50 Hz

Номинальная частота сети 2    60 Hz

Wertebereich    47 ... 63 Hz

Входной ток

● Когда номинальное входное напряжение составляет 120 В.    4.4 A

● Когда номинальное входное напряжение составляет 230 В.    2.4 A

● Когда номинальное входное напряжение составляет 500 В.    1.1 A

Ограничение тока включения (+ 25&град;С), максимальное значение    35 A

I²t, максимальное значение    4 A²·s

Установлен входной предохранитель    Т 6,3 А (нет в наличии)

Защитные устройства в линиях электропитания (IEC 898)    Рекомендуется выбирать автоматический выключатель для однофазной работы: 6А (10А) характеристика С (В); для 2-фазного режима: автоматический выключатель с 2-полюсным подключением или автоматический выключатель 3RV2011-1EA10 (уставка 3,8 А) или 3RV2711-1ED10 (UL 489) на 230 В; 3RV2011-1DA10 (уставка 3 А) или 3RV2711-1DD10 (UL489) при 400/500 В

Выход

Выход    Скорректированное напряжение постоянного тока с нулевым потенциалом

Номинальное напряжение постоянного тока Ua    24 V

Полная отказоустойчивость, статическая±    3 %

Статическое регулирование сети, ок.    0.1 %

Статическая регулировка нагрузки, ок.    0.1 %

Остаточная волнистость двойной вершины, макс.    50 mV

Пиковый двойной пик, максимум (полоса пропускания около 20 МГц)    200 mV

Wertebereich    24 ... 28.8 V

Характеристики продукта Регулируемое выходное напряжение     да

Настройка выходного напряжения    Потенциометром

Запустить дисплей    24 В зеленый светодиод ОК

Сигнальное устройство    Контакты реле (нормально разомкнутый узел, номинал 60 В пост. тока/0,3 А) представляют собой“24 В нормально”

Включить/отключить функции    Выходное напряжение V превышает 3%

Задержка пуска, макс.    1 s

Повышение напряжения, типичное    50 ms

● Номинальный ток Ia    10 A

Wertebereich    0 ... 10 A

● Замечания    +60 ... +70&град;C: снижение номинальных характеристик 2%/К (120 В; 230 В), 3,5%/К (400 В)

Типичная эффективная выходная мощность    240 W

Мгновенный ток перегрузки

● Короткое замыкание во время работы Типичное    30 A

Сверхток продолжает время перегрузки

● Короткое замыкание во время работы.    25 ms

постоянный ток перегрузки

● Короткое замыкание при запуске Типичное.    12 A

Возможность параллельного подключения для увеличения мощности    Да; выходные характеристики являются переменными

Количество устройств, которые можно подключить параллельно для увеличения мощности, шт.    2

эффективность

Номинальная эффективность Ua, номинальная эффективность Ia, прибл.    91 %

Потребляемая мощность при номиналах Ua и Ia, ок.    24 W

Потери мощности [Вт] на холостом ходу Макс.    6 W

управление с обратной связью

Динамическое регулирование сети (рейтинг Ue&плюсмн;15%), максимальное значение    0.1 %

Регулирование динамической нагрузки (Ia: 50/100/50 %), Ua&плюсмн; типичное значение    3 %

Время стабилизации при скачках нагрузки от 50 до 100 %, типичное значение    2 ms

Время стабилизации при скачках нагрузки от 100 до 50 %, типичное значение    2 ms

Время регулировки макс.    5 ms

Защищайте и контролируйте

Выходная защита от перенапряжения&nbsp;&nbsp;&nbsp;&nbsp;< 35 V

Предел тока, типичный&nbsp;&nbsp;&nbsp;&nbsp;12 A

Характеристики выхода Защита от короткого замыкания&nbsp;&nbsp;&nbsp;&nbsp; да

Защита короткого замыкания&nbsp;&nbsp;&nbsp;&nbsp;Выберите один из двух, постоянная токовая характеристика около 12 А или блокировка отключения.

Эффективное значение постоянного тока короткого замыкания&nbsp;&nbsp;&nbsp;&nbsp;

● Типичный&nbsp;&nbsp;&nbsp;&nbsp;12 A

Индикация перегрузки/короткого замыкания&nbsp;&nbsp;&nbsp;&nbsp;Желтая светодиодная индикация&ldquo; перегрузка&rdquo;, красный светодиодный индикатор&ldquo;Выключение блокировки&ldquo;

Безопасность

Первичная/вторичная изоляция потенциала&nbsp;&nbsp;&nbsp;&nbsp; да

Потенциальная изоляция&nbsp;&nbsp;&nbsp;&nbsp;Выходное напряжение SELV в соответствии с EN 60950-1 и EN 50178

Защитная категория&nbsp;&nbsp;&nbsp;&nbsp;Class I

Ток утечки&nbsp;&nbsp;&nbsp;&nbsp;

● Максимальное значение&nbsp;&nbsp;&nbsp;&nbsp;3.5 mA

● Типичный&nbsp;&nbsp;&nbsp;&nbsp;0.32 mA

Логотип CE&nbsp;&nbsp;&nbsp;&nbsp; да

Сертификат UL/cUL (CSA)&nbsp;&nbsp;&nbsp;&nbsp;Внесен в список cULus (UL 508, CSA C22.2 № 107.1), файл E197259

Взрывобезопасный&nbsp;&nbsp;&nbsp;&nbsp;IECEx Ex nA nC IIC T4 Gc; ATEX (EX) II 3G Ex nA nC IIC T4 Gc (для переменного тока 120–230/230–400 В); cCSAus (CSA C22.2 № 213, ANSI/ISA-12.12.01)КлассI, Разд. 2, группа ABCD, T3

Лицензия CB&nbsp;&nbsp;&nbsp;&nbsp; да

лицензия на судостроение&nbsp;&nbsp;&nbsp;&nbsp;GL, ABS

Класс защиты (EN 60529)&nbsp;&nbsp;&nbsp;&nbsp;IP20

EMC

Излучаемые помехи (излучение)&nbsp;&nbsp;&nbsp;&nbsp;EN 55022 Class B

Пределы гармоник сети&nbsp;&nbsp;&nbsp;&nbsp;EN 61000-3-2

Противоинтерференционная способность (иммунитет)&nbsp;&nbsp;&nbsp;&nbsp;EN 61000-6-2

Эксплуатационные данные

Температура окружающей среды&nbsp;&nbsp;&nbsp;&nbsp;

● Во время работы&nbsp;&nbsp;&nbsp;&nbsp;-25 ... +70&deg;C

&мдаш; Примечания&nbsp;&nbsp;&nbsp;&nbsp; В условиях естественной конвекции; уже выше -40&Испытание при запуске проводилось при температуре окружающей среды градус Цельсия. Номинальное напряжение.

● Во время транспорта&nbsp;&nbsp;&nbsp;&nbsp;-40 ... +85&deg;C

● Период хранения&nbsp;&nbsp;&nbsp;&nbsp;-40 ... +85&deg;C

Класс влажности согласно EN 60721.&nbsp;&nbsp;&nbsp;&nbsp;Тип климата 3К3, безконденсационный

Машины

технология подключения&nbsp;&nbsp;&nbsp;&nbsp;Болтовое соединение

●Интерфейс/вход питания&nbsp;&nbsp;&nbsp;&nbsp;L, N, PE: каждые 0,2...2,5 мм&суп2; 1 винтовая клемма, одножильный/многожильный

● Интерфейс/выход&nbsp;&nbsp;&nbsp;&nbsp;+, -: каждые 0,2...2,5 мм&суп2; 2 винтовые клеммы

● Интерфейсные/вспомогательные контакты&nbsp;&nbsp;&nbsp;&nbsp;13, 14 (сигнал тревоги): каждые 0,14...1,5 мм&суп2; 1 винтовая клемма

Ширина корпуса&nbsp;&nbsp;&nbsp;&nbsp;70 mm

высота корпуса&nbsp;&nbsp;&nbsp;&nbsp;125 mm

Глубина оболочки&nbsp;&nbsp;&nbsp;&nbsp;121 mm

Необходимо соблюдать интервал&nbsp;&nbsp;&nbsp;&nbsp;

●Вверх&nbsp;&nbsp;&nbsp;&nbsp;50 mm

● Вниз&nbsp;&nbsp;&nbsp;&nbsp;50 mm

● Левый&nbsp;&nbsp;&nbsp;&nbsp;0 mm

● Правильно&nbsp;&nbsp;&nbsp;&nbsp;0 mm

Вес, около&nbsp;&nbsp;&nbsp;&nbsp;0.8 kg

Характеристики продукта Корпус Последовательно расположенные корпуса&nbsp;&nbsp;&nbsp;&nbsp; да

Установить&nbsp;&nbsp;&nbsp;&nbsp;Монтаж на DIN-рейке EN 60715 35x7,5/15

Электрическое прикрепление&nbsp;&nbsp;&nbsp;&nbsp;буферный модуль

Среднее время наработки на отказ (MTBF) 40&Град; c&nbsp;&nbsp;&nbsp;&nbsp;1 055 408 h

Другие инструкции&nbsp;&nbsp;&nbsp;&nbsp; Параметры при номинальном входном напряжении и температуре окружающей среды 25°C (если не указано иное)
