Блок питания, модуль с зарядкой, 1200W, высокая мощность
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Обычно, Легкий отбеливатель |

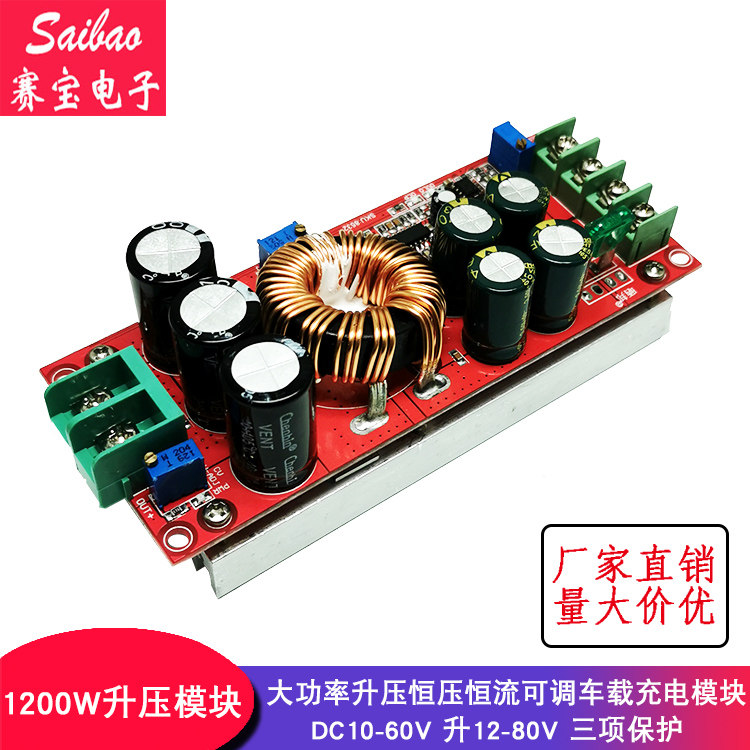

Модуль мощности DC-DC 1200W Модуль зарядки постоянного напряжения постоянный напряжение
По сравнению со старой моделью, структура схемы оптимизируется, что делает питание более стабильной.В то же время, входное противоположное соединение (с использованием MOS 150A MOS-анти-анти-эли-эли-эли-эли-эндо-хен-алли-рефлексии) и входной защиты с низким напряжением, а также низкое напряжение Защитное напряжение может быть отрегулировано с 9-50 В, чтобы адаптироваться к различным батареям.Не используйте батарею для питания модуля питания и батареи, когда сердце используется для питания.
Описание питания: Поскольку входной ток этого источника питания составляет 20a. Выходная мощность связана с входным напряжением.Чем выше входное напряжение, тем больше мощность. Например, мощность входа 12 В*20А составляет 240 Вт. Вход 24 В*20А составляет 480 Вт. В настоящее время это высокая мощность.Из -за ограниченной области рассеяния тепла входное напряжение превышает 10a или выходной ток достигает 10, добавьте вентилятор 12 В для рассеивания тепла.
Параметры модуля:
Модель модуля: SZ-BT07CCCV-A
Имя модуля:1200W -Booming Constant Tack Module
  природа модуля:Не -изоляционный модуль усиления (повышение)
  входное напряжение: DC10-60 В (прямой вход 10-60 В не нужно прыгать крышки для выбора напряжения)
Входной ток:20a (max) превышает 15a, добавьте вентилятор в нагрев.(Входной ток может достигать 25А, когда входной ток может быть достигнут, когда 12-24 В)
Статический рабочий ток:При 15 мА (12 В литра 20 В, чем выше выходное напряжение, тем более статичный и слишком большой ток увеличится)
  выходное напряжение:12-80V можно регулировать непрерывно.
Выходной ток:18Макс превышает 10a, пожалуйста, укрепите рассеивание тепла (связанное с разностью входного и выходного давления, тем больше разность давления, тем меньше выходной ток)
Объем постоянного тока:0,5-18а (+/- 0,3а)
Введите Anty -CounterCotislation:иметь(150A Power MOS против -сочетание)
Защита низкого напряжения:иметь(Регулируется 9-50 В)
Рабочая Температура:-40~+85 градусов (пожалуйста, усильте отвод тепла, если температура окружающей среды слишком высока)
  Частота работы:150KHz
Эффективность конверсии:92%(Эффективность связана с входом, выходным напряжением, током и разностью напряжения.
Введите защиту над током:Да (ввод более 25А, автоматическая защита, источник питания не повышается)
Защита короткого замыкания:Да (введите 30а предохранитель)  Двойная короткая защита, более безопасное использование.
  входная анти -кондиционирование защита:Есть (150A Power MOS Tube Defense.Можно использовать в течение длительного времениПолем
  Метод установки:43 мм медная колонка
Проводка:Терминалы(Пожалуйста, используйте большой ток чистого медного провода)
  размер модуля:Высотой 130 мм высотой 53 мм высотой 53 мм
Вес модуля модуля:300 граммов
Выходная мощность:=Входное напряжение*20a, например: вход 12 В*20а = 240 Вт
  входное напряжение*20a
Примечание. При входе 12 В высокая мощность составляет 240 Вт, высокая мощность составляет 480 Вт при входе 24 В, а высокая мощность составляет 720 Вт при входе 36 В.

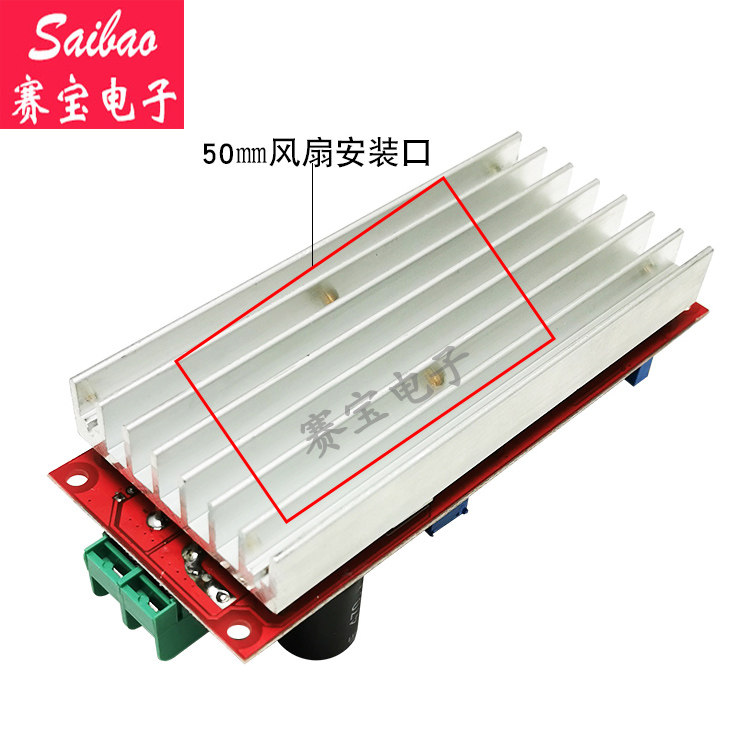

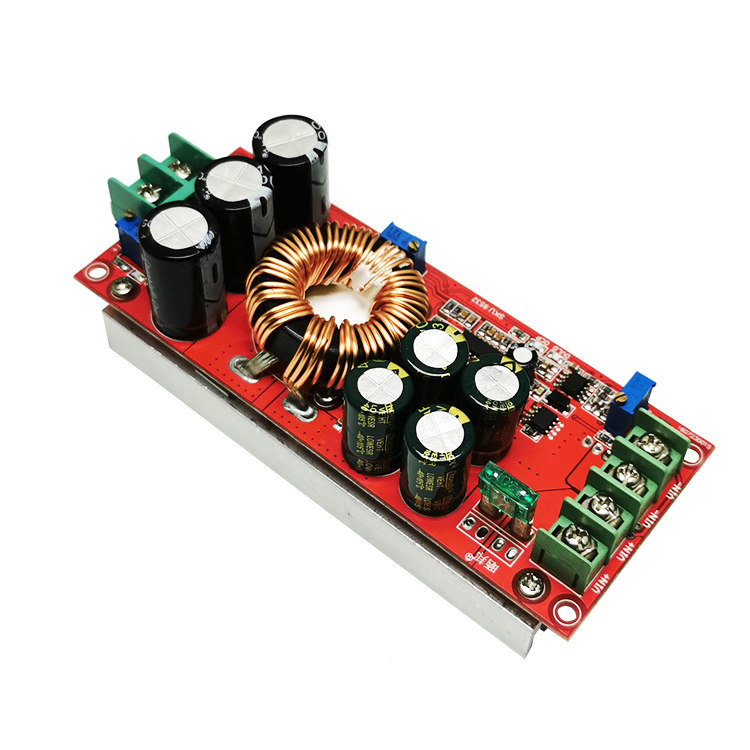

Материал источника питания очень насильственно вводится и использует 4 63 В/470UF высокого уровня с низким уровнем низкого уровня с низким уровнем резистентности, а также электролитические конденсаторы 3 100 В/470UF.33 -миллиметровое ультра -лучевое алюминиевое магнитное кольцо железа используется вместе с 3 1,2 мм чистыми медными проводами, чтобы предотвратить его насыщение температуры в текущей ситуации.Используйте кусок 116 мм*58 мм*14 мм алюминиевый радиатор, чтобы рассеять тепло.А пленка рассеяния тепла имеет положение отверстия вентилятора 5015 (5 мм*5 мм*15 мм); ток выходного напряжения импортированного чипа управления питанием постоянно регулируется.Что еще более важно, цена не стоит дорогой.Такая реальная вещь в том, что Таобао - это не второе.

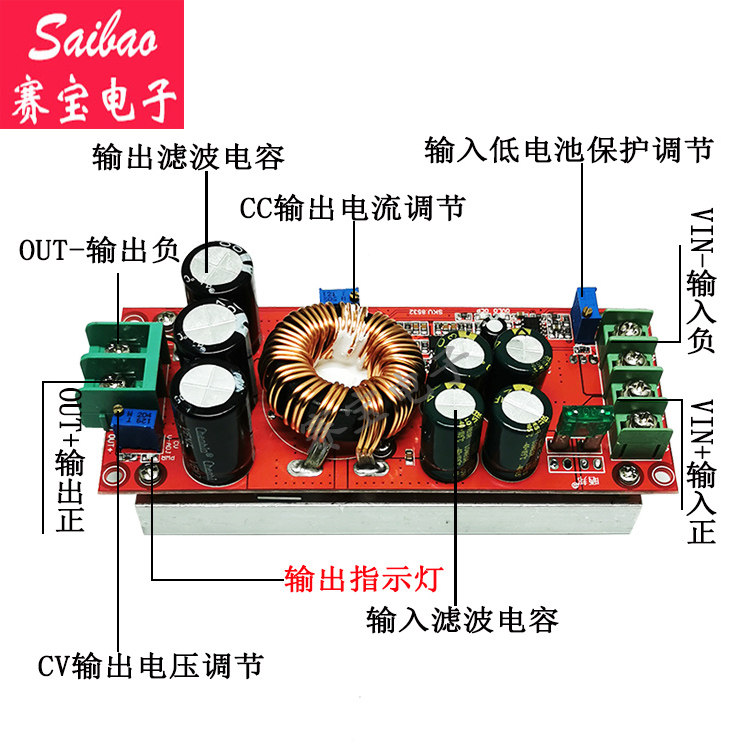

Выходное напряжение/регулировка выходного тока/входная регулировка защиты от низкой батареи
  регулировка напряжения:Используйте отвертку слова, чтобы отрегулировать выходной конец с помощью воздушной нагрузки источника питания“V-ADJ&Rdquo; потенциометр (над рисунком есть знаки над рисунком) Регулировка по часовой стрелке является большим, а против часовой стрелки невелика). Из -за большой выходной емкости конденсатора выходное напряжение будет медленным, когда выходное напряжение регулируется от высокого напряжения до низкого напряжения.Регулировка корректировки Цзяньи меньше.
Текущая корректировка:обратныйПо часовой стрелке“A-ADJ&Rdquo; 30 кругов потенциометра, установите выходной ток как небольшой, подключитесь к светодиодной, регулировке по часовой стрелке“A-ADJ” потенциометр к тому току, который вам нужен.Для зарядки аккумулятора, после того, как аккумулятор будет питаться, получен выход и ток, который настраивается на необходимый вам ток. Он должен использоваться для регулировки батареи, которая используется для зарядки, поскольку чем больше батарея остается, батарея остается меньше зарядного тока.
Обратите особое внимание на:
Не регулируйте ток на короткий вывод.
Входная регулировка защиты от низкой батареи: низкая защита аккумулятора в основном предназначена для входного питания, чтобы предотвратить размещение батареи при использовании батареи, а напряжение аккумулятора слишком низкое, чтобы повредить модуль питания и аккумулятор.Например, установите защиту от батареи 12 В.Когда входной терминал модуля мощности подключен к напряжению 10 В с помощью отвертки слова для отрегулирования RV1 (высокое значение напряжения по часовой стрелке высокое, а напряжение составляет низкое место против часовой стрелки) до тех пор, пока не будет включен световой сигнал UVLO. В это время. Напряжение защиты аккумулятора составляет 10 В. Когда напряжение падает до 10 В, модуль питания не поднимается (входное напряжение равно выходному напряжению)Обратите внимание на следующие моменты при использовании источника питания Boost:
1 Напряжение источника питания входного -более 10 В.
2 Когда источник питания входов -конечно используется для использования источника питания переключения, источник питания входов -энд подключается в короткой нагрузке и регулирует напряжение.Затем перейдите к нагрузке.(Следует обеспечить, чтобы источник питания переключения всегда работал) или сначала настраивалось напряжение пустое, а затем источник питания отключается, а затем нагрузка.Подключите модуль питания переключения и модуль питания при включении питания переключения.(Поскольку блок питания переключения имеет время восхождения, когда он включается. Когда напряжение ниже 10 В, чип еще не сработал. Легко прорвать трубку MOS.
3 При использовании в режиме постоянного тока фиксированное напряжение необходимо убедиться, что фиксированное напряжение должно быть выше, чем входное напряжение.(Например, входное напряжение источника питания - выходной напряжение воздушной нагрузки 12 В составляет 15 В. В настоящее время подключите светодиодный свет 3.2 В. Эта ситуация не допускается. Мало что подключить 4 -серии светодиодных фонарей)
Область применения:
1. DIY Струкция питания напряжения напряжения, вход 12 В, выход можно регулировать на 12-80 В.
2. Питание на вашем электронном устройстве, вы можете установить выходное значение в соответствии с напряжением системы.
3,В качестве источника питания транспортного средства питания питания для вашего ноутбука, КПК или различных цифровых продуктов.
4. Сделайте DIY. Сделайте ноутбук с высокой ноутбуком.
5. Солнечные панели стабилизируются.
6. Зарядные батареи, литиевые батареи и т. Д.
7. Действуют с высокими светодиодными светодиодными огнями.
Специальная записка:
Модуль имеет постоянное напряжение и функцию постоянного потока, но из -за не -изоляции режима напряжения напряжения, поскольку его характеристики связаны с входным и выходным напряжением и нагрузкой,
Диапазон конституции: Для зарядки батареи мы рекомендуем, чтобы входное напряжение модуля меньше, чем напряжение перехвата разряда батареи, а выход равен напряжению перехвата зарядки аккумулятора, в противном случае мы не будем гарантировать диапазон постоянного тока.Слепые нагрузки для проверки диапазона постоянного тока будут относительно узким, минимальным током=Удаление входного напряжения с импедансом нагрузки, максимальный ток=За исключением импеданса нагрузки, выходное напряжение имеет максимальное значение и минимальное стоит того, не если вы хотите настроить, оно будет небольшим.
Зарядка аккумулятора: отрегулируйте выходное напряжение к напряжению перехвата зарядки аккумулятора, а затем настройте потенциометр тока в минимальное положение, подключите к батарее, токовому счетчику и отрегулируйте к необходимому вам току.Следует отметить, что процесс зарядки уменьшается с увеличением напряжения батареи.
обращать внимание:
1Пожалуйста, следуйте в процессе использованияСначала питайте модуль, а затем подключите нагрузку, которая особенно важна среди высоких нагрузок
2, Входное напряжение для обеспечения стабильности, особенно некоторого низкого напряжения (12V) Входной источник питания, подключающий напряжение нагрузки10VДалее это легко прорваться в это время.
3, Входное напряжение как можно больше, чтобы избежать верхнего предела и нижнего предельного напряжения, что может избежать модуля повреждения, вызванного колебаниями напряжения.
4, Не поднимайте страховку на страховку и электроэнергию на страховку. Необходимо исключить причину электроэнергии. Как правило, страхование сжигания - это разбивка питания..
5Строго запрещено регулировать ток с короткой нагрузкой
6, Два или более модулей не могут быть использованы при параллельном входе и выводе одновременно, в противном случае функция текущего предела потерпит неудачу.
7Он не подходит для разности напряжений между входом и выводом, в противном случае функция постоянного тока не гарантирована. Например, некоторые друзья используют12vУсилитель батареи14vДавать12VЗарядка аккумулятора, этот ток сжигается на конференции.
8Нормальное напряжение модуля является нормальным, и некоторые ноутбуки не могут быть заряжены и используются. Это некачественная проблема, поскольку текущий компьютер имеет функции распознавания, и он может отказаться от использования источника питания неэригинальных зарядных устройств.
Презентация деталей продукта:
