Умный робот, датчик, модуль, переключатель
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Список доставки
Один кусок модуля датчика настенного барьера
Нет проводки

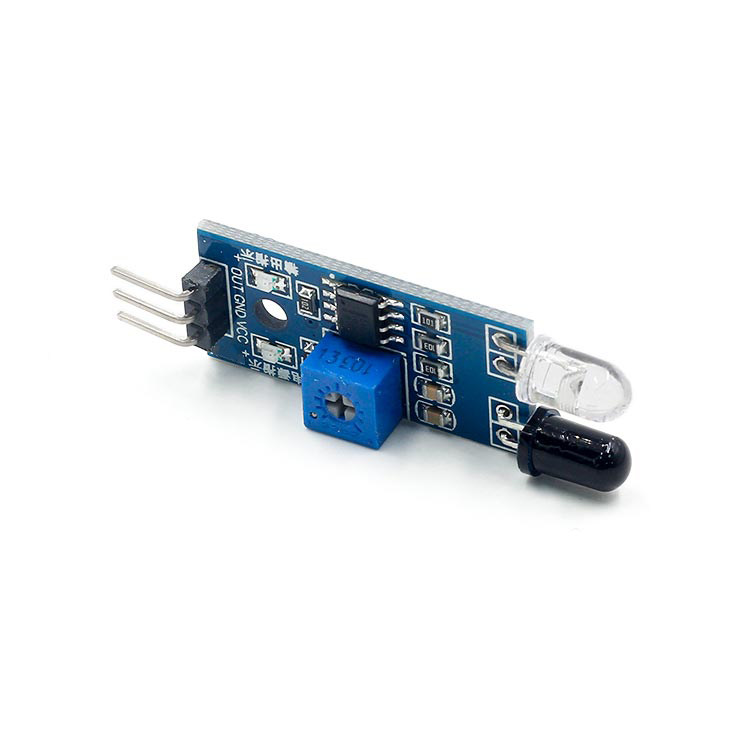

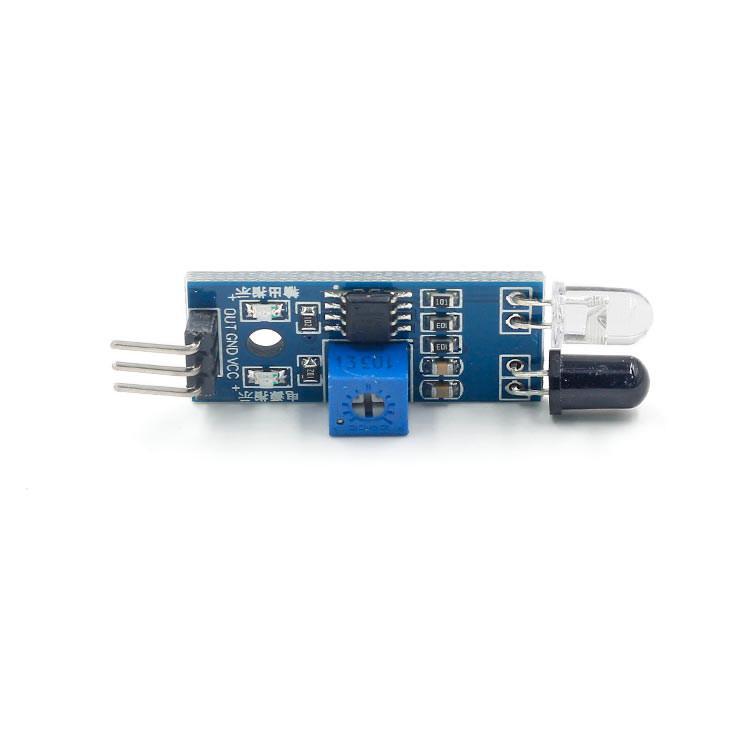

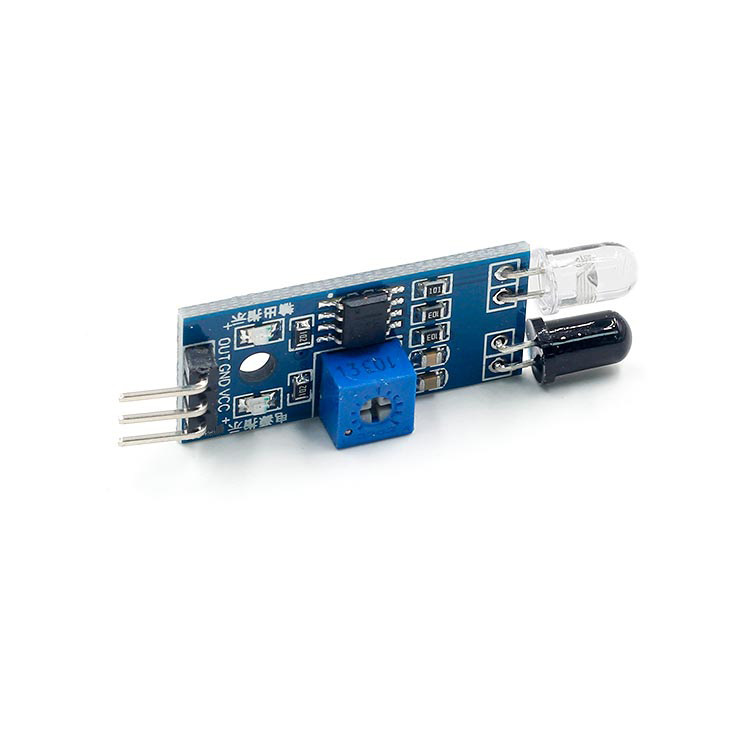

Описание модуля
Датчик модуль обладает сильной адаптивностью к освещению окружающей среды. Он имеет пару инфракрасной запуска и приема трубки. Передающая трубка излучает определенную частоту инфракрасных лучей. Когда препятствие (отраженная поверхность) встречается в направлении обнаружения, инфракрасный Отражение возвращается для приема трубы и получения. После обработки схемы компаратора зеленый индикатор будет освещаться. В то же время вывод выходного интерфейса сигнала (сигнал низкого уровня) может быть отрегулирован с помощью ручки потенциометра для отрегулирования расстояния обнаружения. Эффективный диапазон расстояний составляет от 2 до 30 см. 5 В.Расстояние обнаружения этого датчика может использоваться с помощью характеристик потенциометра, небольших помех, легких сборки и удобного использования. Он может широко использоваться во многих случаях, таких как робототехника, автомобили отключений, сборы и черно -белую линию отслеживание.
Описание параметра модуля
1 Когда модуль обнаруживает передний сигнал препятствия, зеленый индикатор индикатор на плате зажигает уровень, а порт OUT продолжает выводить сигналы низкого уровня.°, расстояние обнаружения может быть отрегулировано через потенциометр, по часовой стрелке, потенциометр, расстояние обнаружения увеличивается; потенциометр против часовой стрелки, расстояние обнаружения уменьшается.
2. Датчик активно обнаружение инфракрасного отражения, поэтому отражение и форма цели являются ключом к расстоянию обнаружения.Среди них черное расстояние обнаружения наименьшее, самая большая в белом; небольшая площадь небольшой площади небольшая, а расстояние большое.
3. Выходной порт модуля датчика может быть подключен непосредственно с одноквальным io-портом или может напрямую управлять реле 5 В; метод подключения: VCC-VCC; GND-GND; Out-IO
4. Кораптор использует LM393, а работа стабильная;
5. Модуль может использоваться для питания модуля с помощью питания постоянного тока 3-5 В.Когда источник питания включается, зажжены огни индикатора красного питания;
6. Иметь винтовое отверстие 3 мм, которое удобно для крепления и установки;

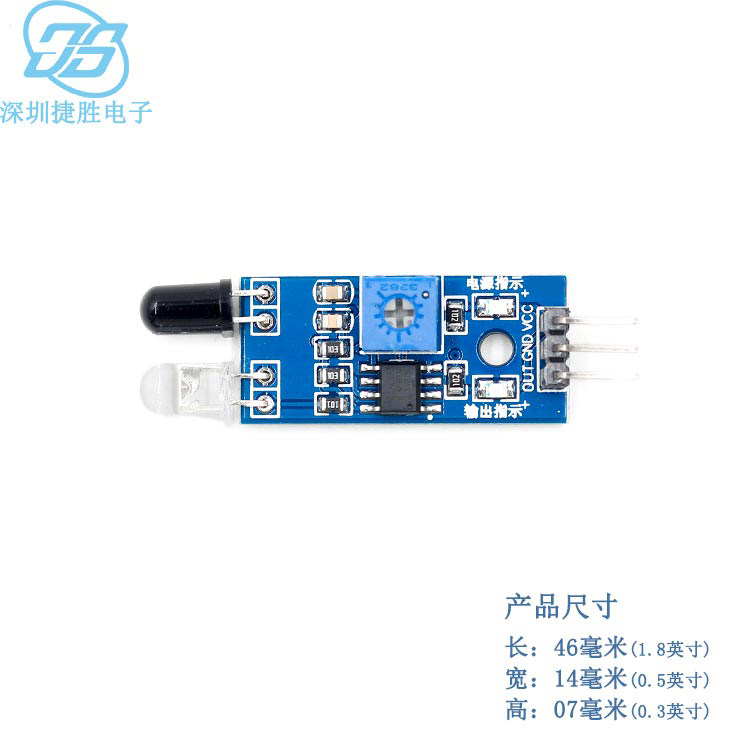

7. Размер платы платы: 3,2 см *4 см.
8. Каждый модуль регулировал пороговое напряжение сравнения через потенциометр в каждом модуле. Это не особый случай. Не регулируйте потенциометр по желанию.

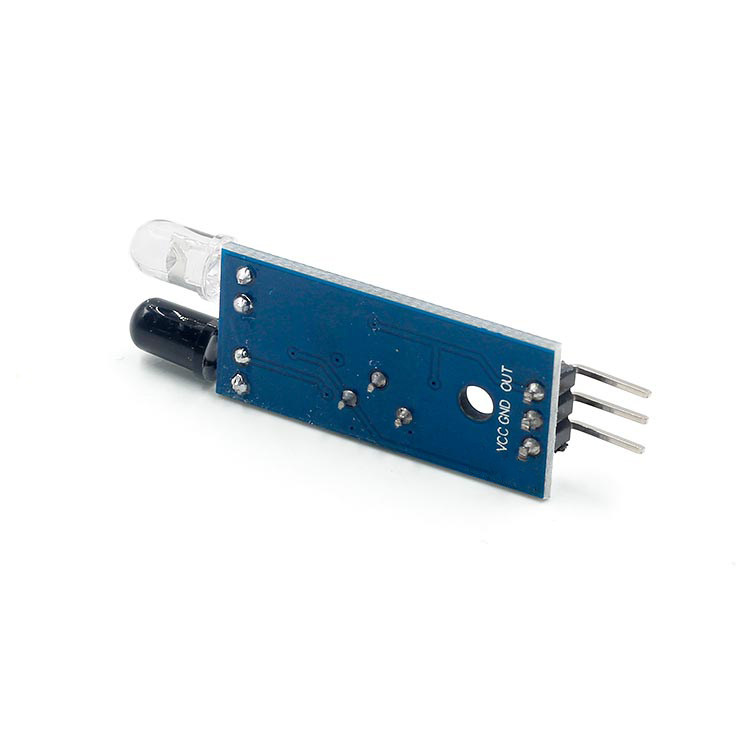

Описание интерфейса модуля
1 VCC Внешнее напряжение 3,3V-5 В (может быть напрямую подключено с помощью одного чип-машины 5V и 3,3 В микрокомпьютера с одним чипсом).
2 GND внешний GND
3 Выходной интерфейс цифровой платы цифровой величины (0 и 1)
