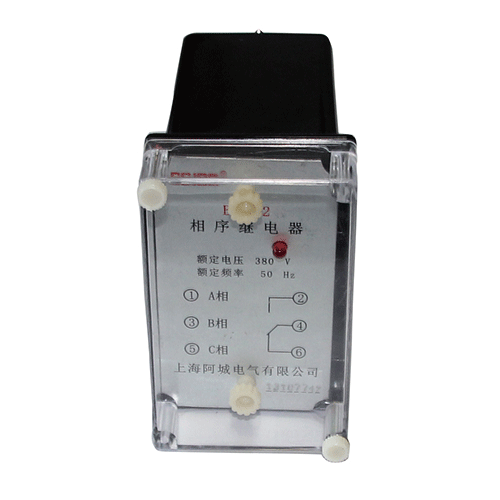

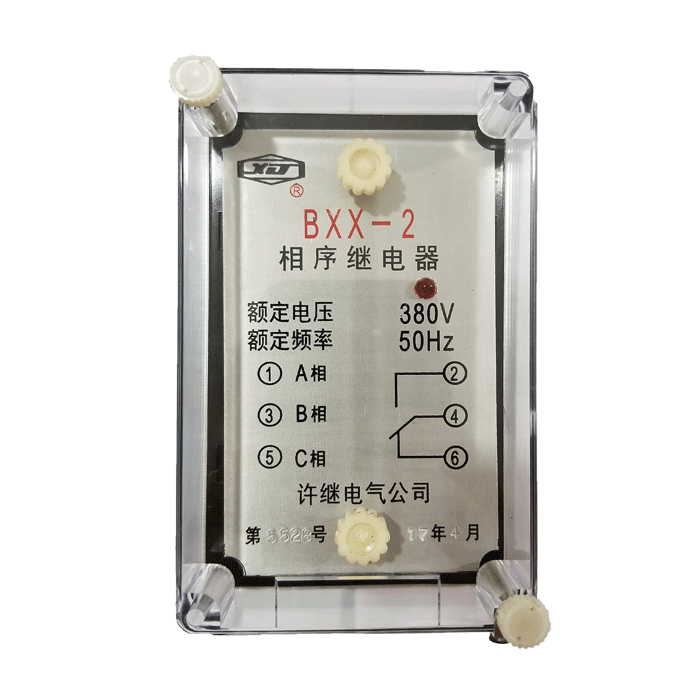

Правоцент фазовой последовательности BXX-2 Трехфазное напряжение 380 В частота 50 Гц
Цена: 7 498руб. (¥356)
Артикул: 562198278411
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:proelectro
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥160033 488руб.
¥1392 938руб.
¥1693 571руб.
¥1453 064руб.
1. Используйте
Реле последовательности фаз BXX-2 в основном используется для обнаружения последовательности фаз или защиты от обрыва фазы.Если последовательность фаз правильная, реле срабатывает и получается выходной сигнал; когда последовательность фаз неправильная или какая-либо фаза цепи переменного тока отключена, реле фиксируется.
2. Структура и принцип работы

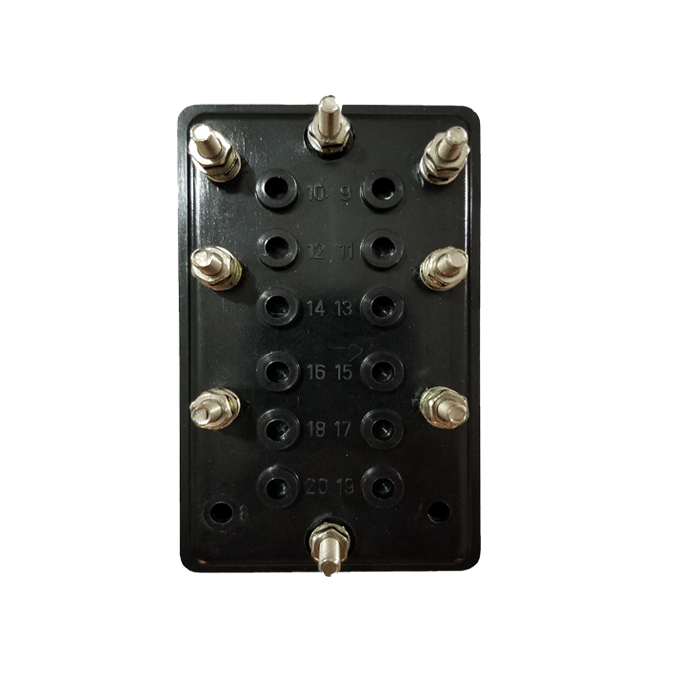

В реле используются корпуса типа JK-11K, H и Q. Габаритные размеры, задние клеммы и установочные отверстия см. в Приложении 3. См. рисунок 1 для задних клемм.
Рисунок 1. Схема подключения задней клеммы.
Реле состоит из небольшого герметичного реле, мостового выпрямителя, интегрального блока, транзистора, трубки регулятора напряжения, резистора, конденсатора и других компонентов.
3. Технические требования
1. Рейтинг
Номинальное сетевое напряжение реле составляет 380 В, а номинальная частота — 50 Гц.
2. колебания напряжения
Допустимый диапазон колебаний напряжения реле составляет 80–110 % от номинального значения.
3. Оценка последовательности фаз.
Если последовательность фаз правильная, реле срабатывает. Если последовательность фаз неправильная, реле фиксируется.При отключении любой из трех фаз реле фиксируется и загорается светодиод.
4. Потребляемая мощность
Суммарная трехфазная потребляемая мощность не более 4ВА.
5. Сопротивление изоляции не должно быть менее 300 м.&Омега;.
6．Средняя прочность
В стандартных испытательных атмосферных условиях проводящие цепи реле и открытые незаряженные металлические части и корпус, а также между цепью переменного тока и контактной цепью должны выдерживать испытательное напряжение переменного тока 2 кВ (эффективное значение) в течение 1 минуты без пробоя изоляции или короткого замыкания.
7. Контактная производительность
Я чувствую в округе Колумбия (&тау;=5 мс) цикл U&ле;250В,я&ле; 0,2 А, 30 Вт;в переменном токе (потому что&фи;=0,4) петля, U&ле;250В,я≤0,5 А — 100 ВА.
8. Долговременно допустимый ток замыкания контактов составляет 1А.
9. Электрический срок службы реле составляет 5×103раз, механическая жизнь составляет 104раз.
10．Вес реле примерно 0,7 кг.
4. Инструкции по заказу
При заказе укажите модель изделия, наименование, номинальное сетевое напряжение и способ установки.
