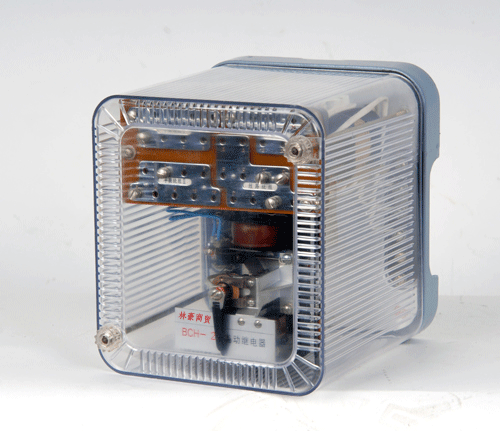

Дифференциальная реле BCH-2

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Информация о товаре
- Фотографии
1. Цель
Это дифференциальное реле служит однофазной дифференциальной защитой для двухобмоточных и трехобмоточных силовых трансформаторов, а также генераторов переменного тока.
Реле может предотвращать нестабильные переходные токи, вызванные отсутствием аварийных ситуаций (через ток короткого замыкания или замыкание трансформатора без нагрузки), и вызывать неселективное срабатывание защиты.
2 Обзор структуры
Реле состоит из исполнительного реле электромагнитного тока ДЛ-11 и преобразователя насыщения промежуточной скорости.
Реле имеет обмотку короткого замыкания, что составляет некоторые основные технические свойства дифференциального реле, такие как автопреобразователь магнитных характеристик смещения постоянного тока, исключающий влияние несимметричного тока.
Все обмотки преобразователя быстрого насыщения выполнены с отводами, благодаря чему параметры реле можно регулировать ступенчато.
При применении реле типа ВЧ-2 для защиты силовых трансформаторов количество витков балансирующей обмотки выбирают из условия, что при возникновении проходного короткого замыкания число витков всех обмоток должно быть одинаковым.
Когда реле используется для защиты двухобмоточного трансформатора, рабочий ток можно регулировать в более точном диапазоне, поскольку можно использовать две балансировочные обмотки.
Преобразователь и привод помещены в корпус.Для облегчения самостоятельной калибровки и настройки исполнительного механизма и необходимости проверки характеристик преобразователя катушка исполнительного механизма и вторичная обмотка преобразователя, балансовая обмотка и рабочая обмотка соединены между собой через соединительную пластину, поэтому соответствующая цепь может быть включена или отключена во время регулировочной проверки.
Не меняйте положение указателя на паспортной табличке реле (не выходите за пределы шкалы паспортной таблички) и не перемещайте винт крепления пружины, не перемещая указатель.Это ухудшит возможность избежать влияния непериодических составляющих тока намагничивания или несимметричного тока или снизит коэффициент надежности реле при возникновении короткого замыкания в зоне защиты.Схема подключения преобразователя представлена на рисунке 1, а схема внешнего подключения реле при защите трехобмоточного силового трансформатора - на рисунке 2.

  Рисунок 1

  Рисунок 2
Рисунок 3. Характеристическая кривая намагничивания постоянным током.
3 Технические данные
3.1 Номинальный ток 5А, номинальная частота 50Гц.
3.2 Начальный рабочий ампер-виток реле 60.&Plusmn; 4.
3.3 Характеристическая кривая намагничивания реле постоянным током (рис. 3)ε=f(K) должна иметь возможность настройки по секциям;
K-отношение составляющей постоянного тока к соответствующему значению действия переменного тока.
&эпсилон;-Отношение рабочего переменного тока реле, когда оно имеет постоянную составляющую, к рабочему переменному току, когда постоянная составляющая отсутствует.
На рисунке 3 показаны результаты при подключении короткой обмотки к разному числу витков.&Группа кривых epsilon;=f(K), когда K=0,6, соответствует каждому отводу катушки короткого замыкания,&Эпсилон; Значение должно соответствовать следующим правилам:
Положение ответвления обмотки короткого замыкания:&эпсилон;:A-A,1.6&плюсмн;0,13;Б-Б,3&плюсмн;0,24;С-С,5&плюсмн;0,38;Д-Д,7&плюсмн;0,56;
3.4 Коэффициент надежности должен быть не менее 1,35. Коэффициент надежности определяется по следующей методике: Примем рабочий ток реле Id, а рабочий ток соответствующего исполнительного реле ДЛ-11 равен i1; затем поверните указатель, чтобы затянуть пружину так, чтобы рабочий ток дифференциального реле составил 5Id. Затем измерьте соответствующий рабочий ток i5 исполнительного механизма и рассчитайте коэффициент надежности следующим образом:
KK=
3,5. При превышении рабочего тока в 3 раза время срабатывания дифференциального реле не превышает 0,035 с;
3.6 Когда напряжение не превышает 220 В и ток не превышает 2 А, отключающая способность контакта реле находится в пределах индуктивной нагрузки постоянного тока (постоянная времени составляет 5&раз; 10-3 с) мощность цепи составляет 50 Вт.
3.7 При номинальном токе, когда балансирующая обмотка (1 или II) и витки рабочей обмотки реле подключены, однофазная потребляемая мощность реле не должна превышать 16 ВА..
3.8 При температуре окружающей среды +40°С рабочая обмотка и балансировочная обмотка реле должны быть способны пропускать ток силой 10 А в течение длительного времени, а повышение их температуры не должно превышать 60 К.
3.9 Диэлектрическая прочность: Каждая цепь реле должна выдерживать переменное напряжение 50 Гц, 2 кВ в течение 1 минуты без пробоя или пробоя между открытыми незаряженными металлическими частями.
3.10 При соединении всех витков каждой обмотки и включении обмотки КЗ в положении А-А значения их импеданса приведены в таблице 1.

3.11 Вес реле не превышает 4 кг.
3.12 Данные обмоток реле приведены в таблице 2.

3.13 Внешний вид и размеры отверстия реле приведены для типа БЧ-1.
4 Инструкции по заказу
В форме заказа должно быть указано:
4.1 Модель и название реле.
4.2 Способ подключения (проводка передней панели или проводка задней панели).
4.3 Количество заказа.
