Входной или постоянный ток общий назначенное трансферный объемный объем средств.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 0-5V
- 0-20MA
- 4-20MA
- 1-5V
- 90V-220VAC
- 11V-28VDC
| Блок питания: | 11V-28VDC, 90V-220VAC |
| Вывод: | 0-5V, 0-20MA, 4-20MA, 1-5V |
1.Краткое введение
Этот продукт представляет собой единый передатчик изоляции тока переменного тока. Он использует принцип магнитного баланса для измерения высокого истинного значения малых токов. Входной сигнал тока переменного тока или постоянного тока выделяется и измеряется и выводит его в виде стандартного сигнала постоянного тока, а выходной сигнал линейно изменяется с входным сигналом. Его общие характеристики переменного тока и постоянного тока могут использоваться в низкочастотных или неортодоксальных сигнальных полях, таких как оборудование для преобразования частоты. Продукт имеет следующие характеристики:
l Магнитное равновесие сырой,Высокая точность продукта, лучше, чем0.5Уровень, хорошая долгосрочная стабильность;
l Общее истинное среднеквадратичное измерение ввода переменного тока и постоянного тока, Частые звуки0-600HzПредметы
l Настройки переключателя Uncode0-5VDC/0-20mADCили1-5VDC/4-20mADCВывод одновременно;Четыре метода вывода могут быть выбраны.
l Источник питания11~28VDC,85~265VAC/DC;
2.Основные спецификации
Условия испытаний: вспомогательный источник питания:+24V, комнатная температура:25℃.
*Диапазон ввода:0~1~6A AC/DCПредметы
*Выход:выводит одно напряжение и один ток сигнал одновременно:0-5VDC/0-20mADCили1-5VDC /4-20mADCМожет установить свободно
*Вспомогательная сила: 11~28VDC, 85~265VAC/DC
*Уровень точности:0.5сорт;
*грузоподъемность:нагрузка≥1KΩ(Выходной выход) ,нагрузка≤300Ω(Ток вывод,24VМожет быть достигнуто во время источника питания800Ω)Предметы
*Теплый дрейф: ≤200ppm/℃;
*Сопротивление изоляции:≥2500 VDCПредметы
*Время отклика:≤150mSПредметы
*Рейтинг энергопотребления:≤1.6W
*Вывод Ripple:≤10mVПредметы
*Диапазон частот:0~600HzПредметы
*Волны воздействуют на сопротивление:Power Port Уровень 3±2KV(L-N/2Ω/Комплексная волна) Выходной порт Уровень 2±1KV (L-N/40Ω/Комплексная волна)Предметы
*Иммунитет по пульсовой группе:Электроэнергический порт±4KV ,Выходной порт±4KVПредметы
*Емкость перегрузки ввода: номинальное значение измеренного тока20Время (максимум500A) (Подать заявку на одну секунду, чтобы повторить5Вторичный и интервал300S);
*Рабочая температура:-40~+70 ℃;Влажность:≤95%(Не разоблачить)Предметы
*Условия хранения:-40~+70℃

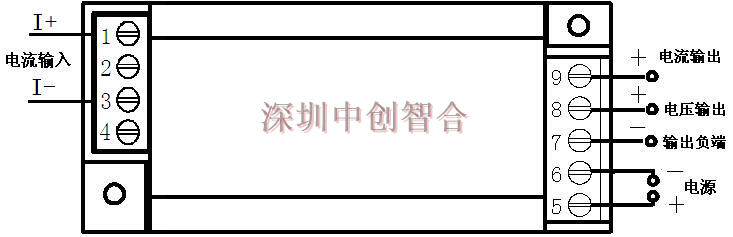

3. Диаграмма проводки продукта
