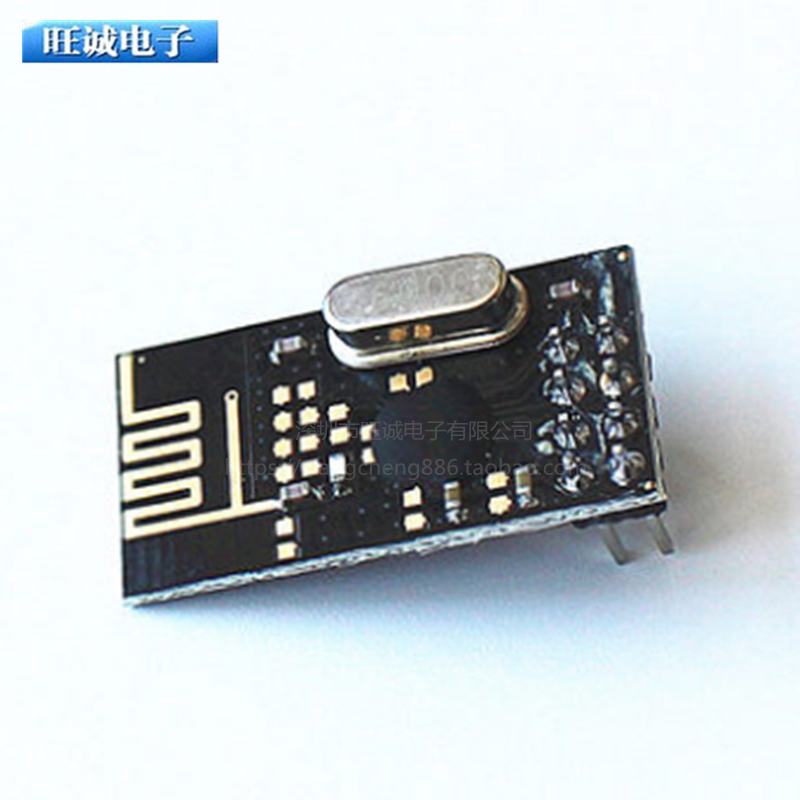

Новый модуль привязки продукта NRF24L01 PCBA Power Enhanced Версия 2.4G Беспроводной модуль

Цена: 83руб.    (¥3.89)
Артикул: 559671876532

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:旺诚电子科技
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥1.1926руб.
¥19.9421руб.
¥32.58689руб.
¥ 6.68 4.3592руб.
  • Информация о товаре
  • Фотографии

Ссылка загрузки данных:

http://pan.baidu.com/s/1qYhYAbq

Особенности продукта:

Этот модуль принимает внутренний RF -штат, определяемый чипом BK2425, который интегрирует все чашки обработки сигналов с высокой скоростью, связанные с протоколом RF внутри.Автоматическое обнаружение и автоматическое повторное утешение пакетов данных. программирование;— адрес одновременно, который может выборочно открыть приемный канал.Интерфейс SPI BK2425 может использовать оборудование SPI с одним -хип -аппарат для подключения или использования однопроизводительного ввода -вывода для моделирования. -Кост -одиночные машины.

Параметры продукта:

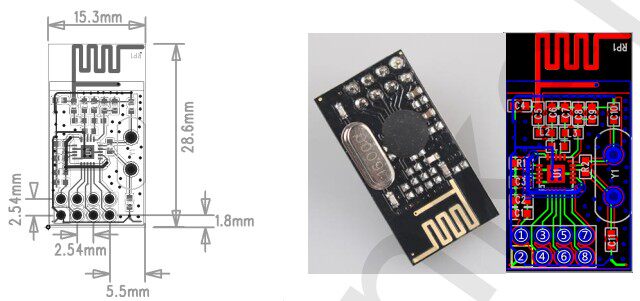

•Конец 2,4 г ПХБ антенны, полоса частот ISM, 2,54 мм иглыDIP8Упаковка,Маленький размер,Легко встроить приложение.

•Прием данных поддерживает шестой дорожный канал (One -six)

•Поддержка метода модуляции GFSK

•Поддержка 2 Мбит/с/1 Мбит/с/250 кбит/с.

•Несколько баллов: удовлетворить потребности многоточечной связи и общения с частотой, 2400 МГц~2527MHz,1MHzЧастота перемычка

•Внутренний интегрированный LDO с высоким PSRR

•Широкий диапазон напряжений питания: 1,9~3.6V, Типичный 3,3 В.

•Средний ток запуска составляет всего 18 мА (4DBM) (4DBM)

•Получение чувствительности: -96DBM@250KBPS

•Максимальная мощность передачи: 4 дБМ

•Используя четырех линейный интерфейс SPI, скорость может достигать 8 МГц

•Внутренний двигатель обработки пакетов

•Получение вывода прерывания оборудования данных

•Рабочая Температура:-20℃~85℃

•Оптимальное расстояние передачи: менее 120 метров (открытая среда в 250 кбит-килограмма без окклюзии и электромагнитных помех). Рекомендуется использовать достоверное расстояние для использования в пределах 30%-50%.

Инструкции по использованию:



Серийный номер

имя

направление

Цель

1

VCC

-

Питание питания, должна2.0 ~ 3.6Vмежду

2

GND

-

Линия заземления, подключитесь к опорному заземлению питания

3

CSN

входить

Модуль решил процитировать ногу, используется для начала однойSPIОбщаться

4

CE

входить

Модуль управляющий штифт

5

MOSI

входить

МодульSPIВходной штифт данных

6

SCK

входить

МодульSPIАвтобусные часы

7

IRQ

Выход

Выход сигнала прерывания модуля, низкий уровень эффективен

8

MISO

Выход

МодульSPIВывод данных

VCCДиапазон напряжения подключения стопы составляет от 2,0 В ~ 3,6 В, а модуль будет сжигается более 3,6 В за пределами этого диапазона.Рекомендуемое напряжение составляет около 3,3 В.За исключением мощности VCC и конец заземления, остальное может быть непосредственно подключено непосредственно с обычным однов -хип -машиной в iO, без необходимости передать уровень.Конечно, это более применимо к одному микрокомпьютеру около 3 В.

Меры предосторожности:



При подключении к одному микрокомпьютере P0 ​​51 серии P0 необходимо добавить сопротивление 10 -километрового притяжения, которое не требуется для подключения с другим портом.Если другие серии отдельных микрокомпьютеров, если это 5 В, пожалуйста, см. Модуль!МодульSPIСкорость может быть до 8MВообще рекомендуется1MСотни сотенKизSPIСтавка.

Беспроводной модуль является статическим чувствительным устройством. Пожалуйста, обратите внимание на электростатическую защиту при использовании, особенно в сухой зиме, не собирая устройство на сенсорном модуле, чтобы избежать ненужных повреждений.

Беспроводные модули рекомендуются для использования небольшого источника питания постоянного тока. Рабочее напряжение рекомендуется работать в 3,3 В.Заземление модуля должно быть стабильным и надежным, а линия заземления должна быть как можно ближе к общей силовой земле.Если вы используете источник питания переключения, вы должны укрепить возврат, чтобы избежать рабочих характеристик Ripples и пикового импульса питания переключения.

  2.4G частота относительно высокая, и различные материалы оказывают определенное влияние. Подключите антенну SMA.
