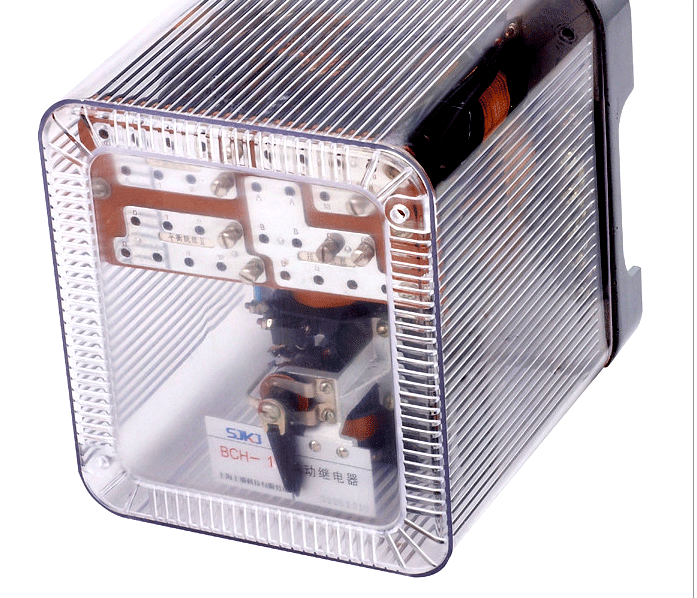

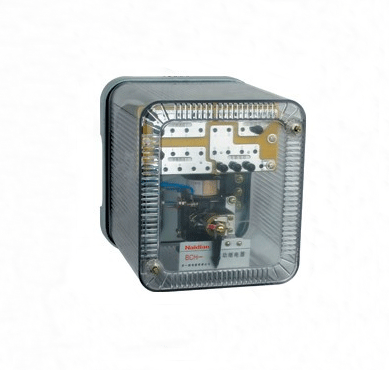

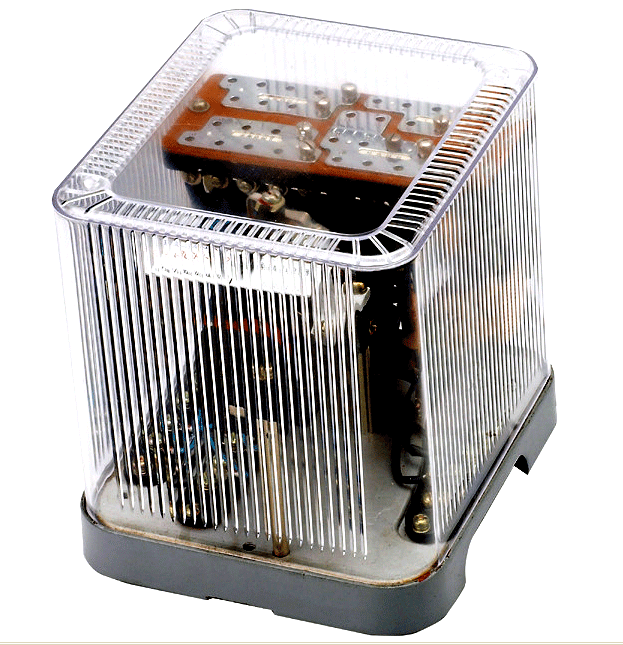

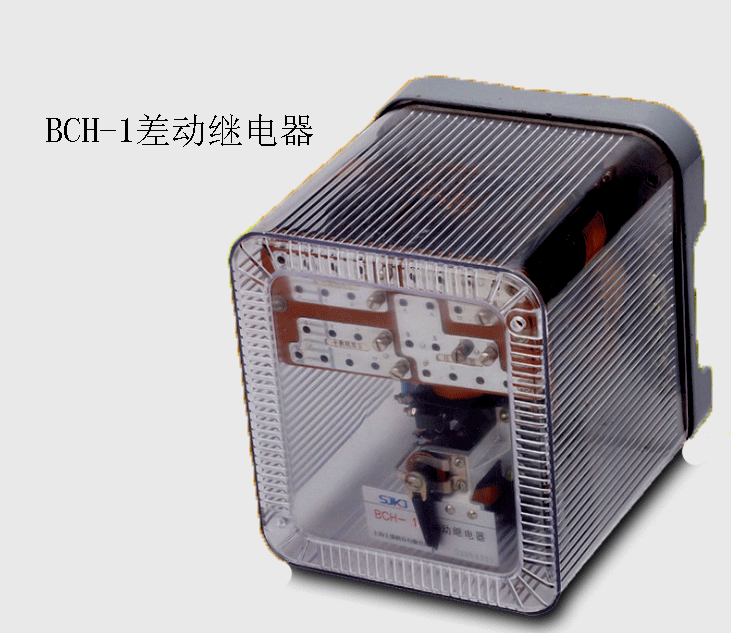

Дифференциальная реле BCH -1
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
1. Используйте
BCH-1Тип дифференциального реле(Ниже упоминается как реле)Применяется в схеме релейной защиты силовых трансформаторов. В качестве основной защиты может выполнять однофазную дифференциальную защиту двухобмоточных или трехобмоточных силовых трансформаторов.
В нормальных условиях и при возникновении сквозного короткого замыкания весь ток проходит через тормозную обмотку и оказывает большой тормозной эффект. Через рабочую обмотку проходит только несимметричный ток, и реле находится в состоянии надежного торможения. Однако, когда в этом месте происходит короткое замыкание, весь ток короткого замыкания проходит через рабочую обмотку, и реле может быстро сработать для устранения неисправности.
Смотрите принципиальную схему на рисунке1Сущность
2. Технические требования
1, операционные единицыDL-11Рабочее напряжение реле1.56-0.06Vили рабочая точка магнитной плотности насыщения соответствует требованиям, а рабочий ток примерно0.225±0.005AСущность
2, Рейтинг тока5A, номинальная частота цикла50HzСущность
3, при отсутствии торможения начальный ток действия релеAWo=60±4Сущность
4, при использовании для защиты трехобмоточного силового трансформатора его рабочий ток может быть3~12AОтрегулируйте в пределах диапазона(AWo=60), для минимального значения настройки рабочего тока его максимальный коэффициент баланса близок к2Сущность
При использовании для защиты двухобмоточного силового трансформатора его рабочий ток может быть1.55~12AОтрегулируйте в пределах диапазона.
5, коэффициент торможения, определяемый соотношением рабочего тока и тока торможенияKzможет варьироваться в широких пределах, рис.5тормозные характеристикиAWc=f(AWz) — его предельный диапазон, который отличается от разности фаз между рабочим током и током торможения, но не должен выходить за диапазон кривой ни под каким углом.
Значение коэффициента торможения рассчитывается в следующих двух ситуациях:
(1) Рассчитайте коэффициент торможения при условии минимального тормозного действия на нижнем пределе характеристики торможения:
В это времяIzWz=280Анза,IcWc/IzWz=252/280=0.9Предметы
Как результатKz=0.9*(Wz/Wc)Предметы
(a) для максимального уставки рабочего тока12A,(Wc=5)Диапазон изменения коэффициента торможения составляет:
Kz=0.9*(1/5~14/5Полем
=0.18~2.52Предметы
(b) для минимального уставки рабочего тока3A(Wc=20)Диапазон изменения коэффициента торможения составляет:
Kz=0.9*(1/20~14/20Полем
=0.45~0.63Предметы
(2) При верхнем пределе характеристик торможения рассчитайте коэффициент торможения при условии максимального торможения:
В это времяIzWz=280,IcWc/IzWz=375/280=1.34Предметы
Как результатKz=1.34*(Wz/Wc)
(a) для максимального уставки рабочего тока12A(Wc=5), диапазон изменения коэффициента торможения составляет:
Kz=1.34*(1/5~14/5)
=0.268~3.75Предметы
(b) для минимального уставки рабочего тока3A(Wc=20), диапазон изменения коэффициента торможения составляет:
Kz=1.34*(1/20~14/20)Предметы
=0.067~0.938
6, коэффициент надежностиKHне меньше чем1.35, что определяется следующим образом:
Когда дифференциальное реле срабатывает, его рабочий ток равенICP, исполнительный элементDL-11Синусоидальный рабочий ток типового реле равенiDL.CP.1, затем поверните указатель, чтобы затянуть пружину так, чтобы рабочий ток дифференциального реле5ICPи измеритьDL-11рабочий ток типа релеiDL.CP.5, нажмите для расчета коэффициента надежности:KH"="iDL.CP.5/ iDL.CP.1
7,3Если рабочий ток в несколько раз превышает рабочий ток, время срабатывания дифференциального реле не превышает0.035.SСущность
8, реле имеет нормально разомкнутый контакт, в цепи постоянного тока с индуктивной нагрузкой,(Его постоянная времени не превышает5×10-3S)и ниже, чем220VТок меньше, чем2AПри размыкающей способности контактов не менее50WСущность
9, в нормальных условиях, когда все витки тормозной обмотки и балансировочной обмотки преобразователя соединены, ток, протекающий через5A, однофазная потребляемая мощность реле не превышает8.5VAСущность
10, рабочая, балансировочная и тормозная обмотки преобразователя могут длительное время пропускать ток10AСущность
11все цепи реле должны выдерживать изоляцию корпуса.2000V,50HzПеременное напряжение длится в течение1minСущность
12, вес реле не более4kgСущность
13,Данные обмотки реле указаны в таблице.1Сущность

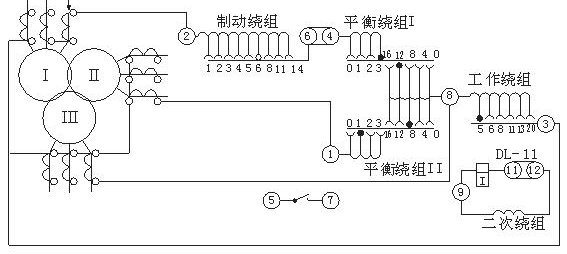

картина1Схематическая диаграмма
