Altera FPGA Development Board Segmation Segmation JPEG сжатый сжатый сетка
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

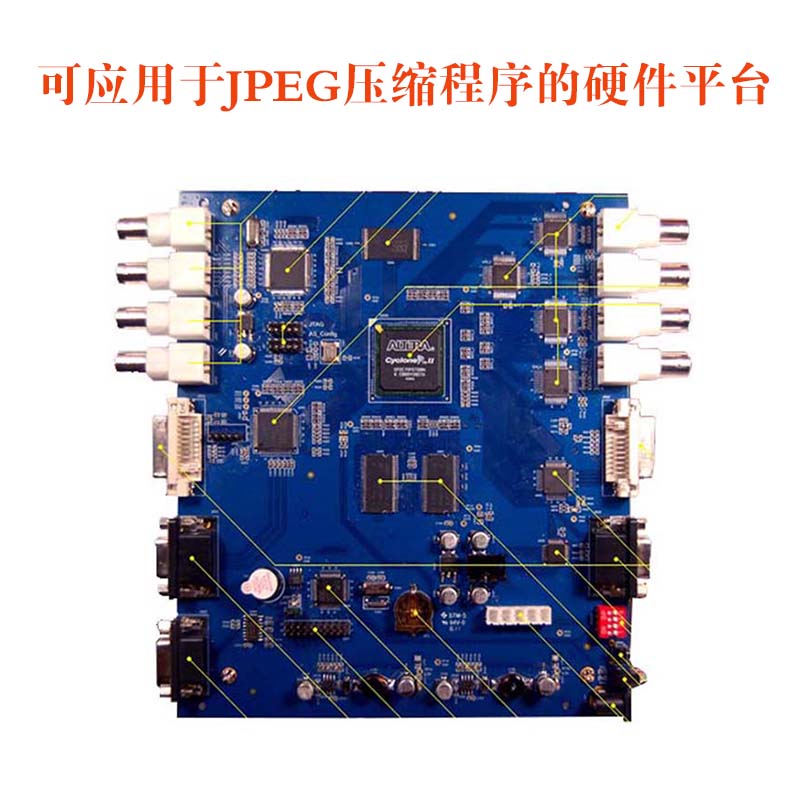

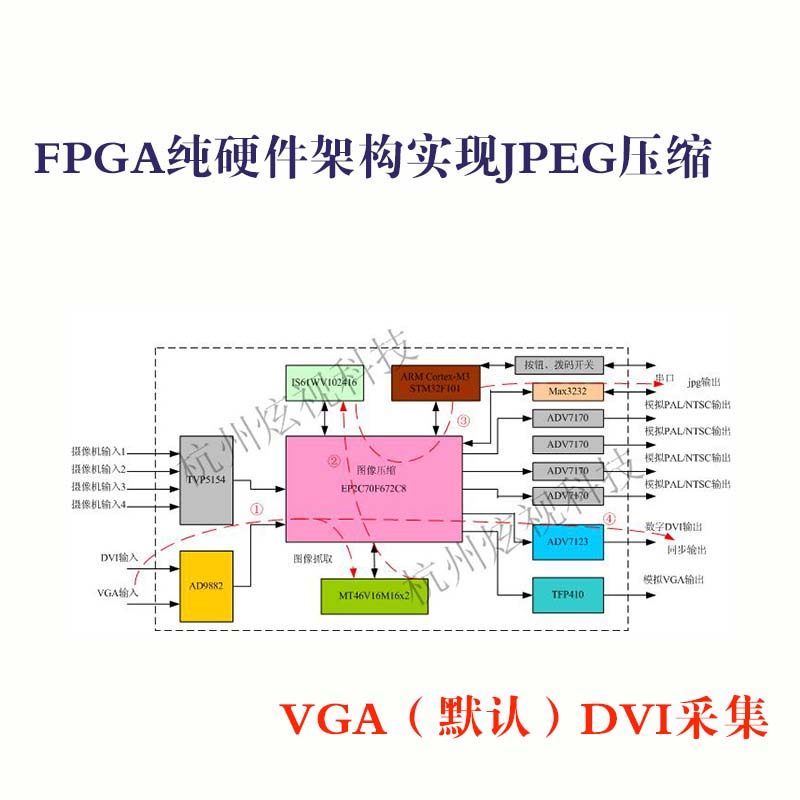

Этот совет по разработке может поддержать схему сжатия JPEG нашей компании
1. Введение

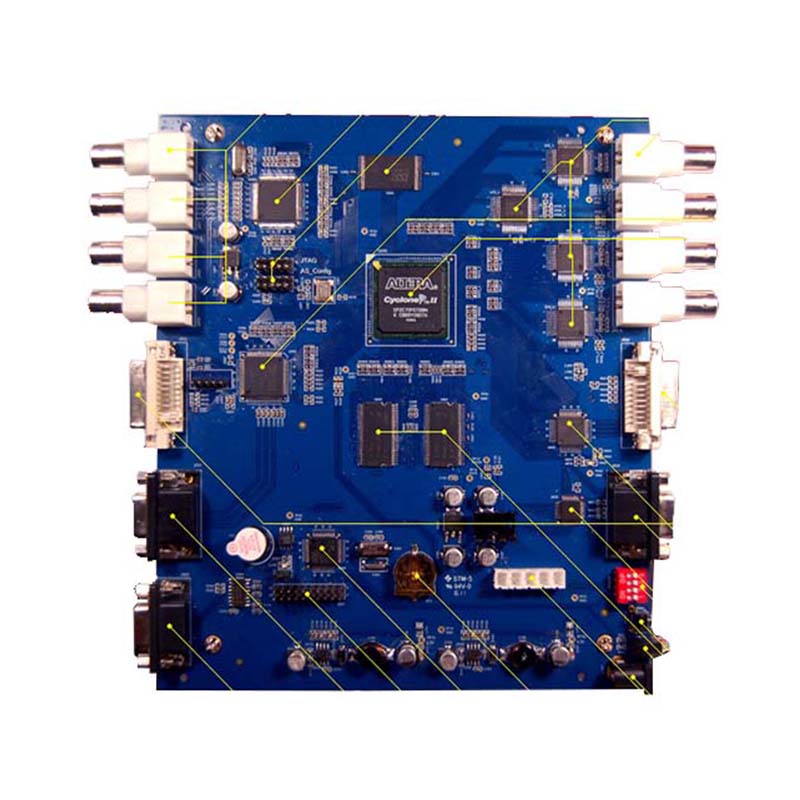

ОслепительTechnology AVBoard_EP2C70 FPGA Poard Development снова подняла платформу разработки видео FPGA в новую сферу. 7 миллионов крупных FPGA, 672 труб имеют много SRAM, обеспечивает достаточные ресурсы для обработки видео.
  Чтобы соответствовать требованиям многоканальной обработки видеоиссудов, платформа обеспечивает 4 -канальный видео вход и 4 -х канал видеовы Как другие входные выходы DVI/HDMI, которые соответствуют как можно больше, требования к интерфейсу на дорожно -входном выводе!
  В то же время, чтобы ускорить скорость реализации алгоритма HD и многоуровневой обработки видео, Hyun Tech по -прежнему предоставляет контроллер DDR и 4 -канальный исходный код сегментации видео. T, так это так, почему Hyuno Technology всегда рекомендовалась клиентами.

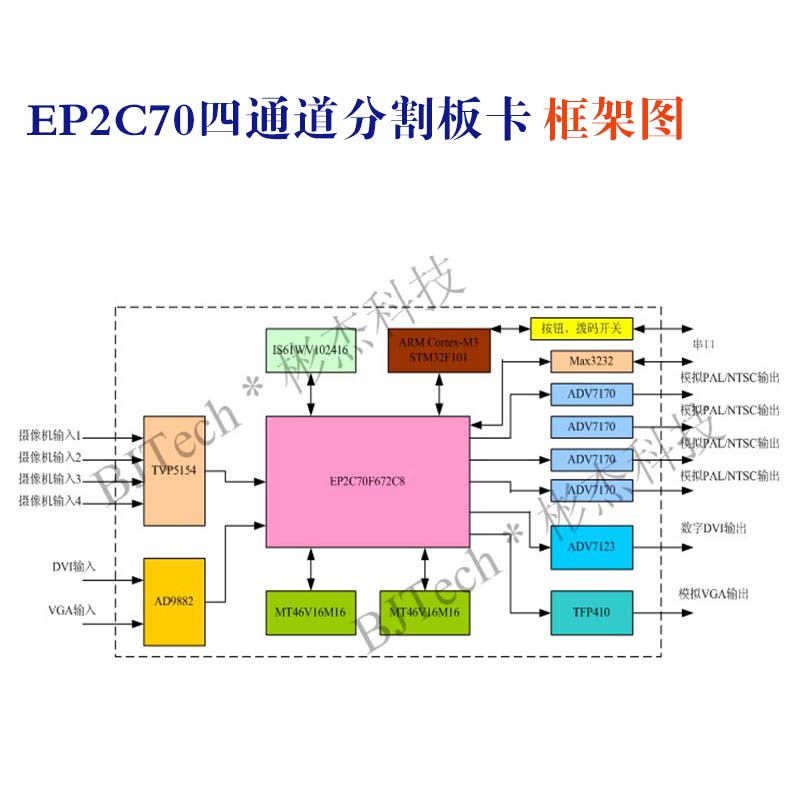

2. Характеристики продукта
  1. ALTERA EP2C70F672C8 Негабаритный FPGA, EPCS16 Чип конфигурации для обеспечения мгновенной мощности -на рабочие возможности
2.4Интерфейс видео ввода BNC, TVP4154A 4 -канальный декодер, автоматическое распознавание NTSC/PAL/SECAM, обеспечивая 4 -пути видео и декодирование в формате BT.656
3.4Video Encoder ADV7170, одновременно поддерживает 4 -пути BNC -вывод, NTSC/PAL/SECAM может быть установлен
  4. Вход VGA/DVI Road/DVI (одновременно может выбрать только вход
  5. Выход VGA/DVI одновременно, ADV7123+TFP410 Максимальное разрешение 1600x1200,1080p
  6. Частицы DDR MT46V16M16X2, предоставленные на 200 МГцх32 бид.
  7. STM32F101R8T6 Cortex-M3.
  8. IS61WV102416 1MX16BIT SRAM большой емкости
3. Ресурсы интерфейса
  1. +12V интерфейс питания
  2. Вход VGA X1
  3. DVI вход x1
  4. BNC вход x4
  5. VGA выход X1
  6. Выход DVI x1
  7. BNC Выход X4
  8. RS-232 Серийный порт X1
  9. 4 -BT Dial Switch x1
  10. Sub -Keys x1
  11. Индикатор Light x2
  12. Bee Tweeper x1
  13,50 МГц/27 МГц каждый из исходного кристалла 1
  14. Расширение ввода/вывода x5
4. Аффилированная программа

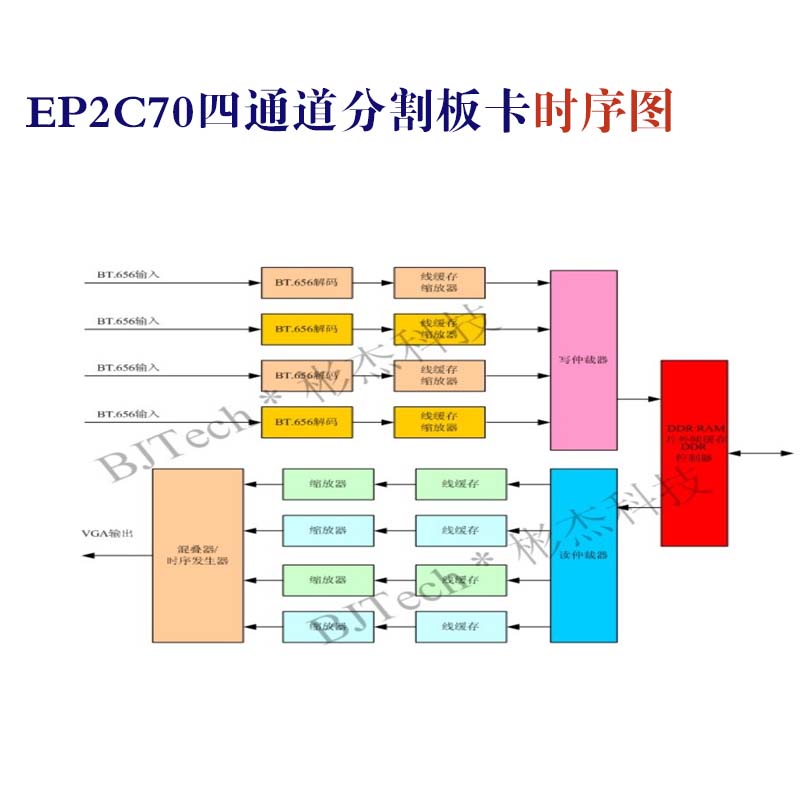

1.4 -канальная программа отображения видео -сегментации видео
  2. Программа отображения цветовой панели VGA/DVI
  3. 4 канала Video Direct Program
  4. 4 Цветовая программа CODING CODING CODING
  5. Программа испытания частиц DDR
  6. Программа испытаний SRAM
  7. MCU Flash Program
5. Список доставки
  1. 1 набор досок для разработки
  2. ALTERA USB скачать линию
  3. 1 Программа U Диск
  4. 12V 2A Power One
Четырехканальные видеоданные эффекта сегментации могут быть запрошены у обслуживания клиентов!
