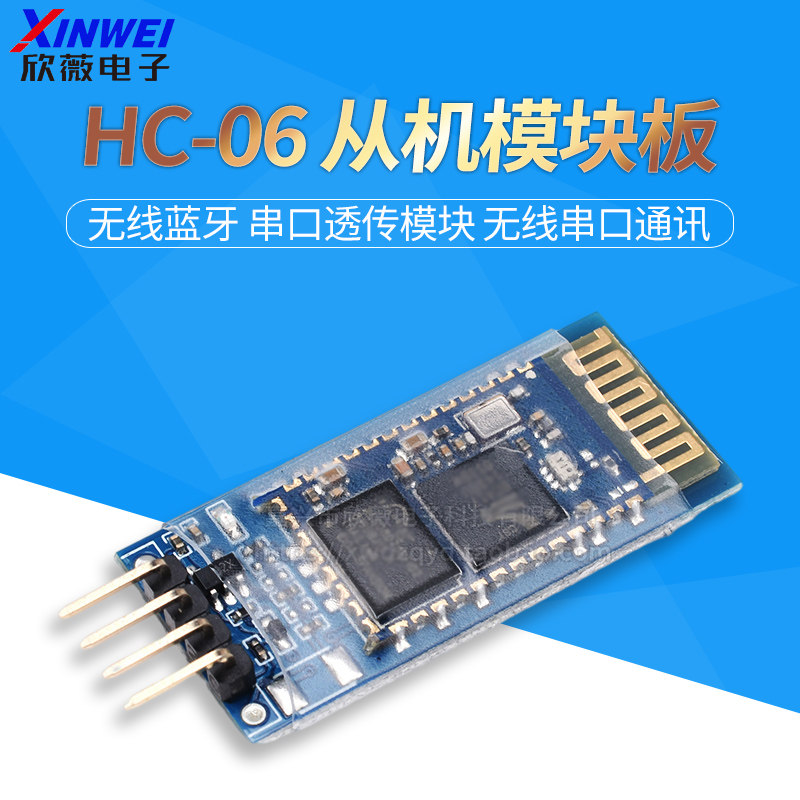

HC-06 Беспроводной серийный модуль передачи серийного порта Bluetooth Беспроводной серийный порт
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Совместимая версия двойной чип
- Оригинальный двойной чип
| Цвет: | Совместимая версия двойной чип, Оригинальный двойной чип |
Чтобы приобрести продукты магазина в магазине, у вас должны быть электронные знания и опыт. Там нет технической поддержки для нашего магазина, пожалуйста, рассмотрите заказ!
Скачать:http://pan.baidu.com/s/1slowB05
Особое внимание: Ниже приведен неправильный метод соединения:
Следующая ситуация не является проблемой качества продукта. Она вызвана ошибками проводки.
1. После того, как уверенность в себе успешна, TXD или RXD, а земля -короткие циркулированы во время использования
2. Модуль, который поврежден модулем, используется в качестве экспорта внешней торговли.
  характеристики продукта:
1. Модуль Core использует HC-06 из модуля, ведущий интерфейс включает в себя VCC, GND, TXD, RXD и зарезервировал выходную ногу состояния светодиода. Одно-чип-машина может определить, был ли Bluetooth подключен этим состоянием стопы Полем
2. Светодиод указывает на состояние соединения Bluetooth, мигание указывает на то, что нет Bluetooth -соединения, Чанг Лян сказал, что Bluetooth был подключен и открыл порт
3. Нижняя пластина 3.3V LDO, входное напряжение 3.6 ~ 6 В, ток составляет около 30 мА, когда пара не пары, примерно через 10 мА после спаривания, входное напряжение запрещено превышать 7 В!
4. Уровень интерфейса составляет 3,3 В, что может непосредственно подключить различные одно -хип -микрокомпьютерные аппараты (51, AVR, PIC, ARM, MSP430 и т. Д.). Однопроизводительный аппарат 5V также может быть подключен непосредственно без MAX232 и не может пройти MAX232 !
5. Также можно пройти эффективное расстояние 10 метров и более 10 метров, но качество подключения этого расстояния гарантируется
6. После сочетания используйте полный двойной последовательный порт. Вам не нужно понимать какой -либо протокол Bluetooth, но поддерживает только 8 -бит бит данных, 1 стоп -цифра и без непредсказуемого формата связи. Это также больше всего Обычно используемый формат связи. Он не поддерживает другие форматы. Не поддерживайте другие форматы. Сущность
7. Поддержите скорость передачи, имя, пароль для настройки в инструкциях AT, когда соединение Bluetooth не установлено, а параметры настройки урегулированы и сохранены.После подключения к Bluetooth автоматически переключитесь на режим прозрачности
8. Небольшой объем (3,57 см*1,52 см), производство заводского патча для обеспечения качества патча.И установите прозрачную трубку с тепловой усадкой, красивую пылепроницаемость и обладает определенной антистатической способностью.
9. Эта ссылка является рабом, из функции с различными компьютерами, хостами Bluetooth и большинством интеллектуальных пары терминалов, таких как мобильные телефоны, PDA, PSP с Bluetooth и большинство машин.
TXD: Отправьте конец, обычно указывает на то, что это ваш собственный концом. Нормальная связь должна подключить RXD другого устройства.
RXD: приемный конец обычно выражается как собственный приемный конец. Нормальная связь должна подключить TXD другого устройства.
При нормальном общении TXD всегда будет подключать RXD устройства!
Самостоятельно спонтанное: когда нормальное общение, RXD подключает TXD других устройств, поэтому, если вы хотите получить данные, отправленные самостоятельно, как следует из названия, то есть вы получаете свои собственные данные, то есть ваш собственный TXD непосредственно подключено к RXD, который используется для проверки отправки и получения себя, является ли она нормальным, является самым быстрым и самым простым методом испытаний. Когда возникает проблема, сначала сделайте тест, чтобы определить, является ли продукт неисправным.Также известен как тест кольца.
