Три дорога 4 линия ШИМ ФАНА Автоматическое управление температурой Spuel Computer Case Case Drife Тропический проходной тревога может вручную вручную вручную
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Классификация цветов: | Материнская плата+малый датчик температуры, Материнская плата (исключая аксессуары для ручного регулирования скорости), Материнская плата, сигнализация, полный комплект, Материнская плата+будильник Пчелиной (не контроль температуры) |

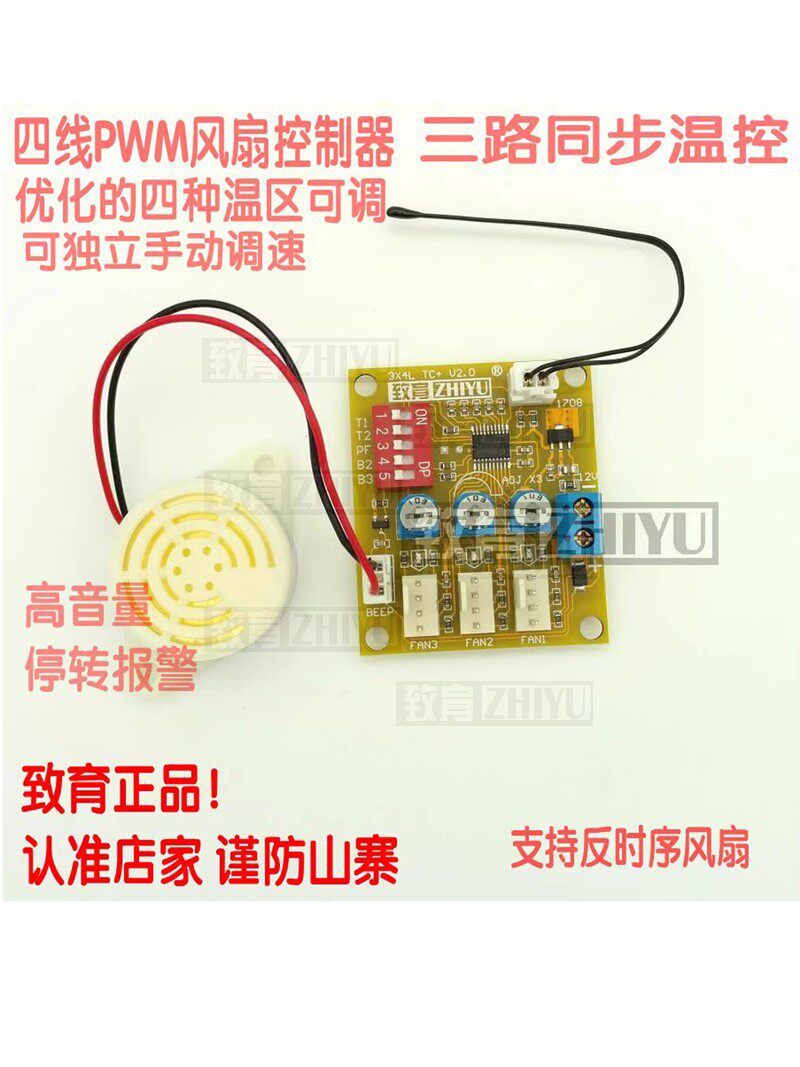

Новая модель Zhiyu 2017.9, обновленная версия оригинального дизайна, трехходовой четырехпроводный регулятор скорости вращения вентилятора с ШИМ-регулированием.
Обратите внимание, что контроллер является четвертым контроллером вентилятора PWM, который может управлять только четырьмя вентиляторами, которые соответствуют протоколу стандартизации, который соответствует протоколу стандартизации Интернета (все случаи и четырехконтролирующие вентиляторы CPU находятся в очереди. ), Но невозможно контролировать двух линейных или третьих вентиляторов, и вентилятор не может быть полностью закрыт!
Особенности продукта: три выхода ШИМ, каждый путь может вручную отрегулировать выходное соотношение, а трехчасовая синхронизация уступает температуре температурного зонда.Четыре оптимизированные четырех классических комбинаций управления, три канала поддерживают вентилятор, чтобы остановить сигнал тревоги.Три индикатора пластины указывают на текущее состояние вентилятора канала.Поддержка контроля контроля против времени.
Технические параметры:
Напряжение питания: DC 8-18V (обратите внимание, что это напряжение, поддерживаемое платой, для управления вентилятором 12V, пожалуйста, обратите внимание на объем вентилятора)
Ток вентилятора: каждая дорога не превышает 3A, вам нужно контролировать более крупного текущего вентилятора, пожалуйста, возьмите линию электроэнергии вентилятора в одиночку.
Размер платы платы: длиной 50 мм, ширина и высота*43 мм*13 мм, положение отверстия позиционирования 44 мм*37 мм, диаметр 4 мм
Вес: 13,5 г досок
Диапазон выходных сигналов Swm (%): 10-100
Параметр зонда температуры: 50K B = 3950
Ошибка температуры температуры температуры: в зависимости от ошибки датчика температуры, как правило, в пределах 2 градусов Цельсия
Порог скорости тревоги портала: 300 об / мин (обычный 2 -полюсный вентилятор)

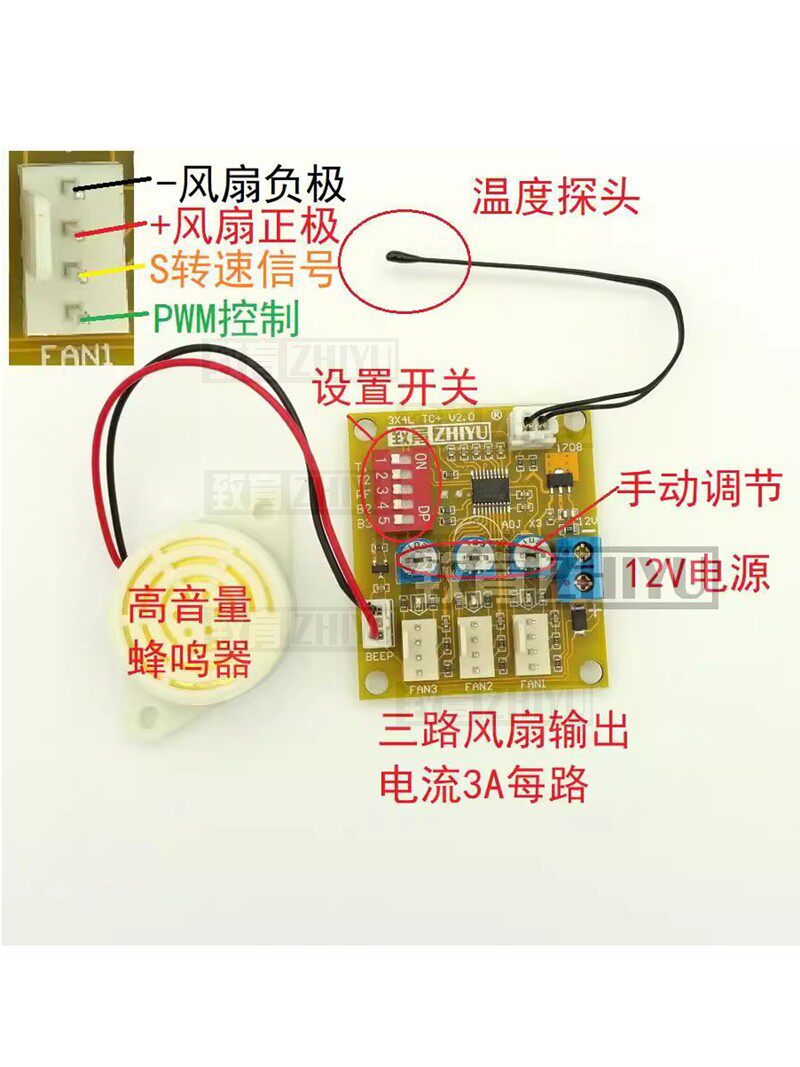

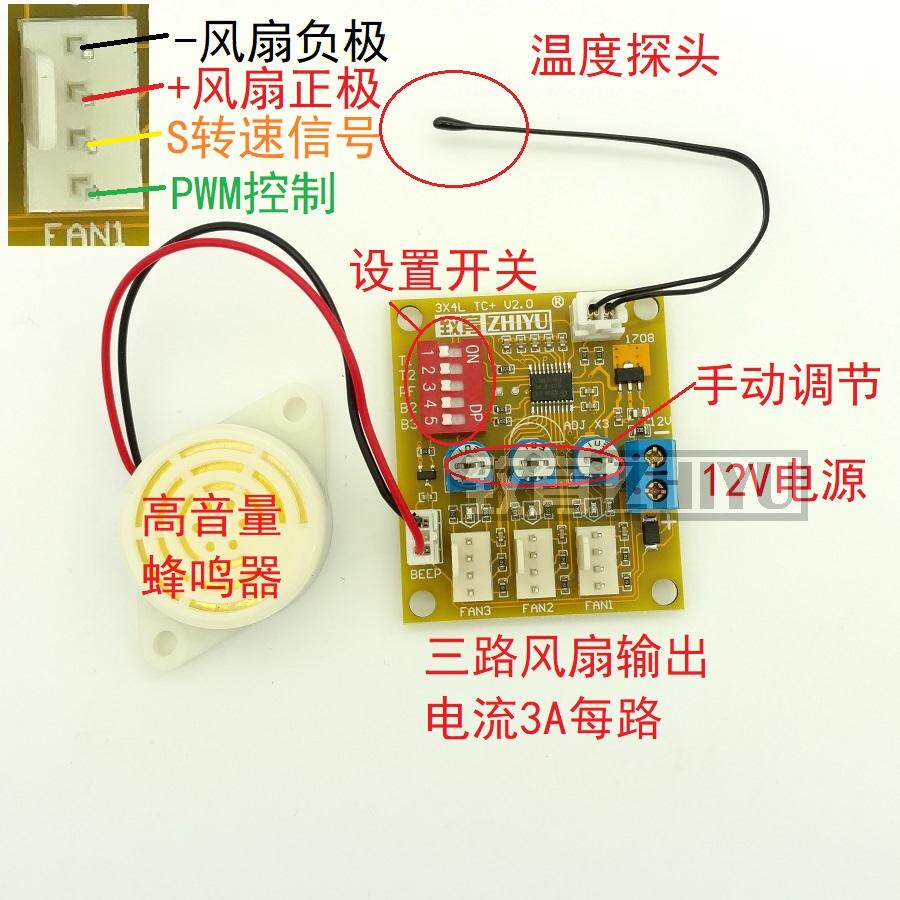

Инструкции по использованию проводки:
Установить инструкции:

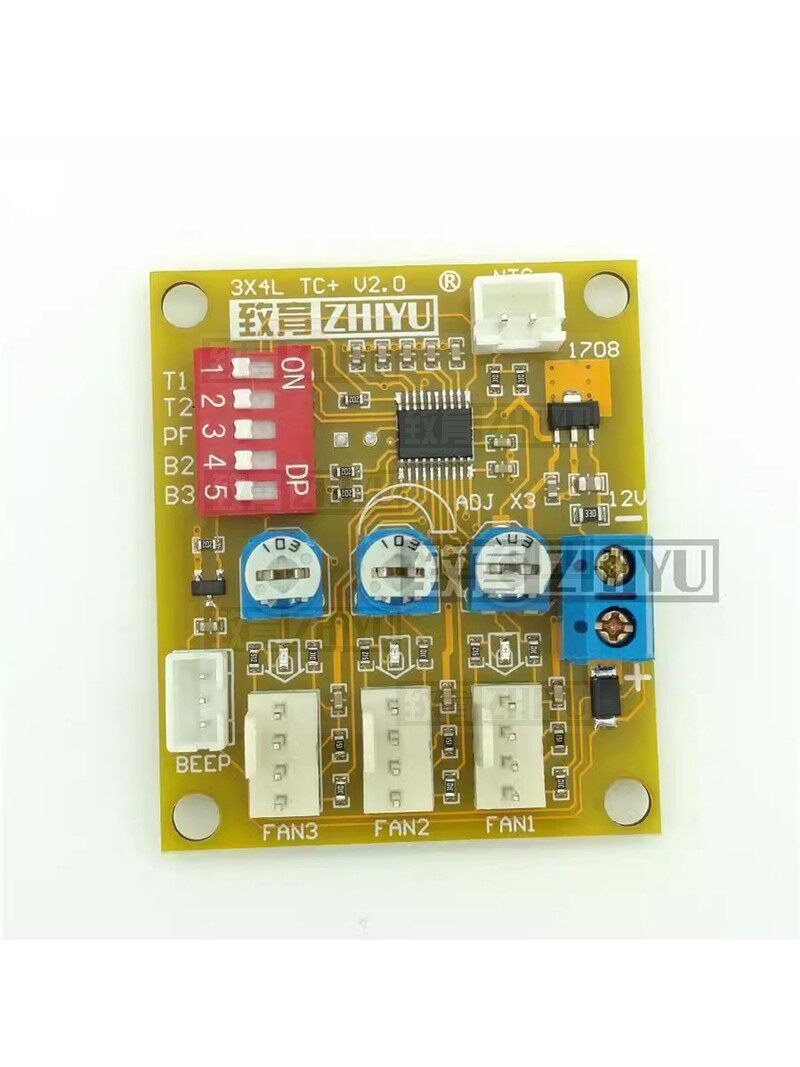

Ручная регулировка скорости: три регулируемой скорости скорости сопротивления на плате рекомендуется регулировать низкотемпературное состояние, которое не может работать при контроле температуры.

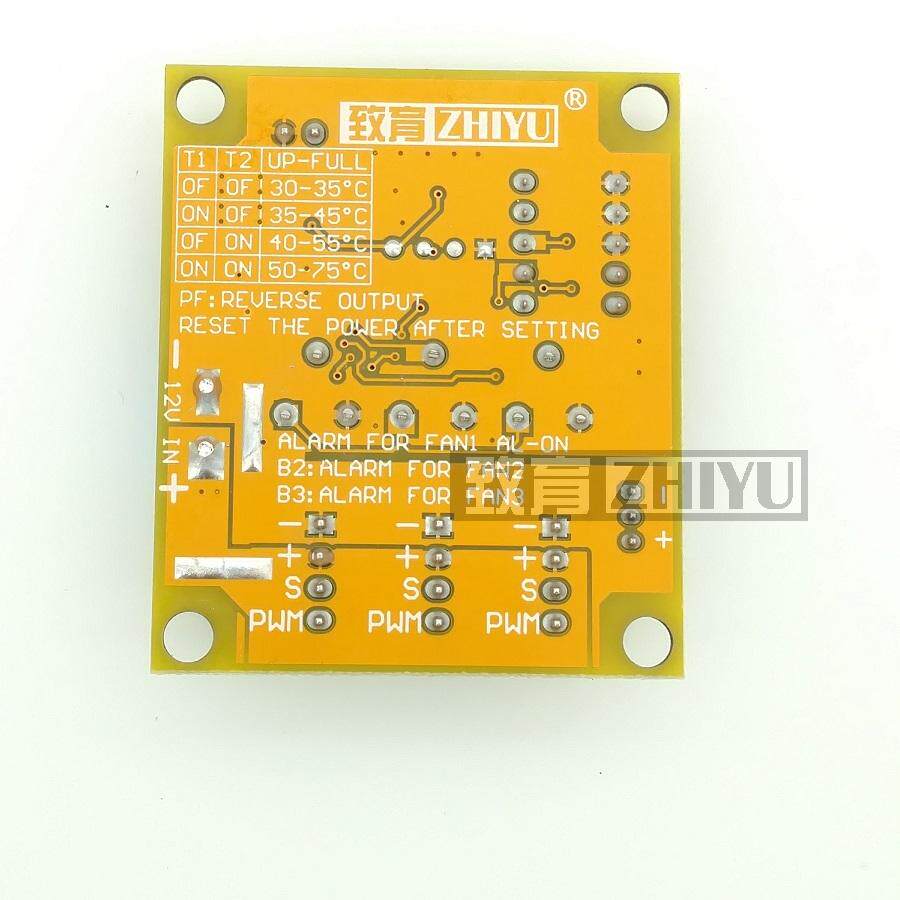

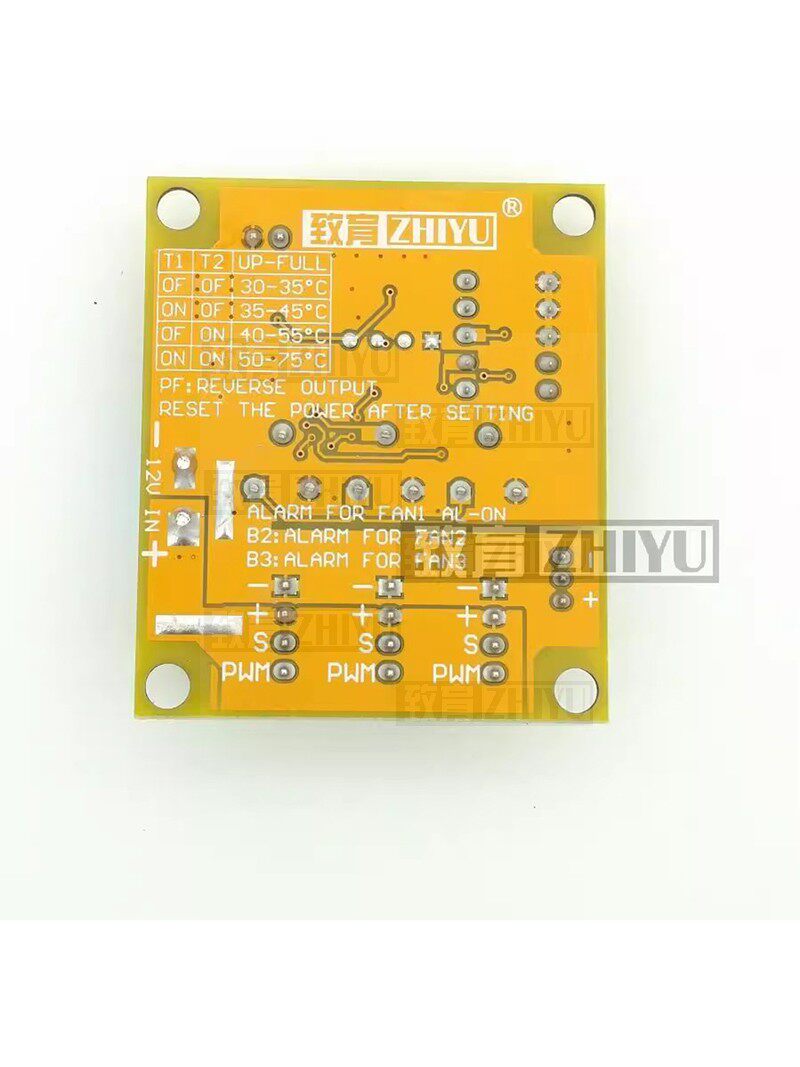

Установка температуры температуры: установите область температуры через комбинацию переключения T1 и T2 (№ 1) переключения циферблата. Настройки, выключение питания требуется для перезагрузки эффекта.
Поддержка против времени -порядка: Dial Switch PF (3) установлен для установки на“ON”Обратное изменение выходного шарика используется для управления вентилятором против времени -порядка. После изменения настроек выключение питания необходимо для перезапуска и вступления в силу.
Настройка настройки тревоги: FAN1 всегда подключен к сигнализации.“ON”В то время три фаната выводят любого вентилятора, чтобы остановиться, и пчелонгер позвонит в полицию.
Индикатор на плате: Чанг Лян является соответствующей операцией вентилятора канала, а вспышка - это соответствующий канал без скорости, указывающий, что вентилятор остановлен или нет подключения (кабель вентилятора неверен, или порт скоростного сигнала также является поврежден).
Общая проблема:
1. Вентилятор не вращается: ошибки заказа линии, вентиляторы повреждены или напряжение не соответствует.

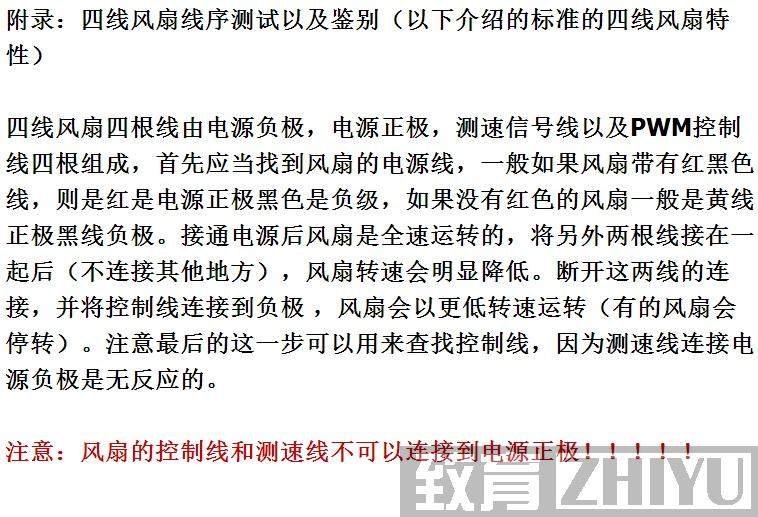

2. Вентилятор не контролируется: вентилятор не является стандартной четырехстрочной ошибкой вентилятора PWM или вентилятором 3-4.
3. Скорость вентилятора.“ON”После повторного обеспечения режим анти -тиманического управления включен.
Гарантийные инструкции (простая голая доска):
1. В течение 3 дней после даты подписания проблема качества может быть возвращена, заменена и ремонта бесплатно.
2. Дата подписания коллекции составляет 4-15 дней. Проблемы с качеством могут быть возвращены, заменены и отремонтированы бесплатно. Форт составляет одностороннее.
3. Дата подписания коллекции составляет 16-90 дней, проблема с качеством может быть отремонтирована бесплатно, а двусторонние грузовые покупатели.
4. Чрезмерные 90 дней, платный ремонт, двойные грузовые покупатели.
Следующее не является проблемой качества.
Следующие ситуации не поддерживаются: советы, которые были снесены или трансформированы, загрязнение или виды, которые повреждены водой, и напряжение питания не подходит (например, взрывная емкость).
