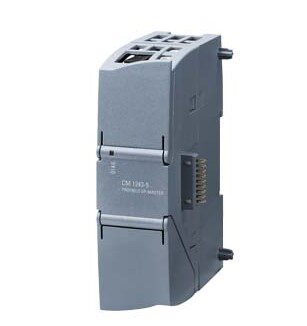

Модуль связи Siemens 6GK7243-5DX30-0XE0
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
МОДУЛЬ СВЯЗИ CM 1243-5 ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC S7-1200 К PROFIBUS КАК ГЛАВНЫЙ МОДУЛЬ DP; PG/OP СВЯЗЬ; S7-КОММУНИКАЦИЯ
Скорость передачи
Скорость передачи
● На первом интерфейсе/совместимом с PROFIBUS 9.6 kbit/s ... 12 Mbit/s
интерфейс
Количество интерфейсов / совместимость с Industrial Ethernet 0
Количество электрических соединений
● На первом интерфейсе/совместимом с PROFIBUS 1
● Применимо к источнику питания 1
Спецификация электрического соединения
● На первом интерфейсе/совместимом с PROFIBUS 9-контактный разъем Sub-D (RS485)
● Применимо к источнику питания 3-контактный клеммный блок
Напряжение питания, потребление тока, потеря питания
Тип напряжения / напряжение питания DC
Напряжение питания / внешнее 24 V
Напряжение питания/внешнее/постоянный ток/номинальное значение 24 V
Относительный положительный допуск / при постоянном токе / при 24 В 20 %
Относительный отрицательный допуск / при постоянном токе / при 24 В 20 %
Ток потребления
● От внешнего напряжения питания / при постоянном токе / при 24 В / типовое 0.1 A
Потеряная сила [w] 2.4 W
Условия окружающей среды лицензии
Температура окружающей среды
● При вертикальной установке/во время работы. 0 ... 45°C
● При горизонтальной установке/во время работы. 0 ... 55°C
● Период хранения -40 ... +70°C
● Во время транспорта -40 ... +70°C
Относительная влажность воздуха / 25&град;C / без конденсации / во время работы / макс. 95 %
Уровень защиты IP IP20
Структура, размер и вес
формат модуля Компактный модуль S7-1200 в два раза шире
ширина 30 mm
высота 100 mm
Глубина 75 mm
вес нетто 0.134 kg
Тугой
● 35 мм проводниковая железнодорожная установка да
● S7-300 Alien Guide Rail Установка нет
● Установка стен да
Характеристики продукта, функции, компоненты / обзор
Количество модулей
● На ЦП / Макс. 3
Данные производительности / PROFIBUS DP
Услуги / в качестве DP-мастера
●ДПВ1 да
Количество DP-слэйвов/подключенных DP-мастеров/работоспособных 16
Количество данных
● Область адреса входа / как DP-ведущее / всего 512 byte
● Адресная область выходов / как DP-мастер / общая 512 byte
● Область адреса входа/каждого ведомого DP 244 byte
● Адресная область выхода/каждого ведомого DP 244 byte
● Адресная область диагностических данных/индивидуального DP-ведомого устройства. 240 byte
Сервис / как ведомое устройство DP
● ДПВ0 нет
●ДПВ1 нет
Данные о производительности / S7-коммуникация
Количество возможных подключений / для связи S7
● Максимальное значение 8
● Когда PG подключен/Максимальное значение 1
● Когда подключен PG/OP / Максимальное значение 3
● Замечания Максимум 4 подключения к другим сайтам S7
Данные о производительности/работа с несколькими протоколами
Количество активных соединений/время выполнения нескольких протоколов
● ничегоübersetzt / максимальное значение 8
● С DP/макс. 8
Данные о производительности/системы дистанционного управления
Соглашение / поддержка
● TCP/IP нет
