(Satsuk) 51 Одиночная машина RF IC Карта Открытие световой системы наборочная система Универсальная плата Электронная сварочная пластина

Цена: 951руб.    (¥28)
Артикул: 558329919475

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:电子元器件爱好者家用元器件电子元器件套件元器件
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥0.715руб.
¥9.8208руб.
¥1.532руб.
¥1.532руб.
  • Информация о товаре
  • Фотографии
Цвет: Электронный компонент+одна доска отверстий (спроектированная и приваренная самостоятельно)

Популярная детская классификация
 Электронный компонент Инструменты/аксессуары Доска для разработки/модуль/комплект Другие электронные продукты
Чип/один чип -машинаЭлектрический паяльный железо/универсальный счетчик/сварная проволокаЭлектронный комплект DIYГалстук/ремешок
емкостьБатарея/батареяМодуль/совет по разработкеСамостоятельная сумка
сопротивлениеЗарядное устройство/адаптерМакетАппаратное/винт/медный столбец
диодРеле/трансформаторУниверсальная доска/пещерная доскаDing иглы/терминал/розетка
ТриодкнопкаМедная крышка/травлениеДвигатель/двигатель/двигатель двигателя
индуктивностьПроволока/тепловая трубкаЦифровая трубка/ЖК -экранФонд/страховая трубка



(Продажи) Сделайте 51 одно -грим -микрокомпьютер -радиочастотный IC Card открывать систему световой системы

Напряжение питания: 4,5-5 В постоянного тока

Универсальный размер тарелки: 7*9 см.

Советы по покупке: обязательно прочитайте

  Друзья, покупающие самосварные комплектующие, обратите внимание, что комплект универсальной платы не похож наНабор пластин PCB похож на компонент. Универсальный комплект пластин должен планировать позиционирование и подключение самого компонентного устройства, чтобы очень хорошо выполнять сварку.Там нет сварочного видео. Вам нужно иметь сварочную основу. Вы можете самостоятельно понять схему. Если вы не уверены в себе, пожалуйста, подумайте о себе.Если сварка завершенаНе могу работать нормальноВам нужно проверить одну чип -машинуизВКК, ЕАШтифтЕсть линапряжение 5 В,GNDНезависимо от того, подключены ли все из них, правильно ли сбросить сброс и кристаллическую цепь, они повлияют наКомплект не может работать нормальноСущность

  этот пакет не предоставленПрограммное обеспечение программного обеспечения PCB -диаграмма, упаковка компонентов PCB, схема -компонент SCH; некоторые файлы моделирования имеют некоторые наборы, некоторые наборы не являются, а некоторые наборы отличаются от фактических объектов. Фактическая функция основана на фактическом рабочем состоянии после сварки успешный.

Введение функции:

Свигая карту, чтобы включить свет, есть две радиочастотные карты. Вы можете установить ее на плату. После настройки вы можете использовать карту для включения света.

Аппаратный состав:

Одно -гликопейтер микрокомпьютер+Zui Маленькая система+радиочастотная карта модуль щетки+светодиодный индикатор модуль света+модуль кнопки

Функции:

1. В этом продукте используется однокомпьютер STC89C52RC в качестве основного контроллера;
2. В этом продукте используется радиочастотный модуль для реализации смахивания системы освещения. Каждый радиочастотный модуль по умолчанию оснащен 2 картами, которые удобно для переноса.
3. Ключ 1, чтобы написать IC -карту, кнопку 2 Удалить карту IC.Когда IC -карта записана в одну машину и хранится в EEPROM внутри одного -хип -микрокомпьютер, свет можно включить, промахивая карту.Каждый раз, когда вы проводите желтый индикатор, он будет сиять.

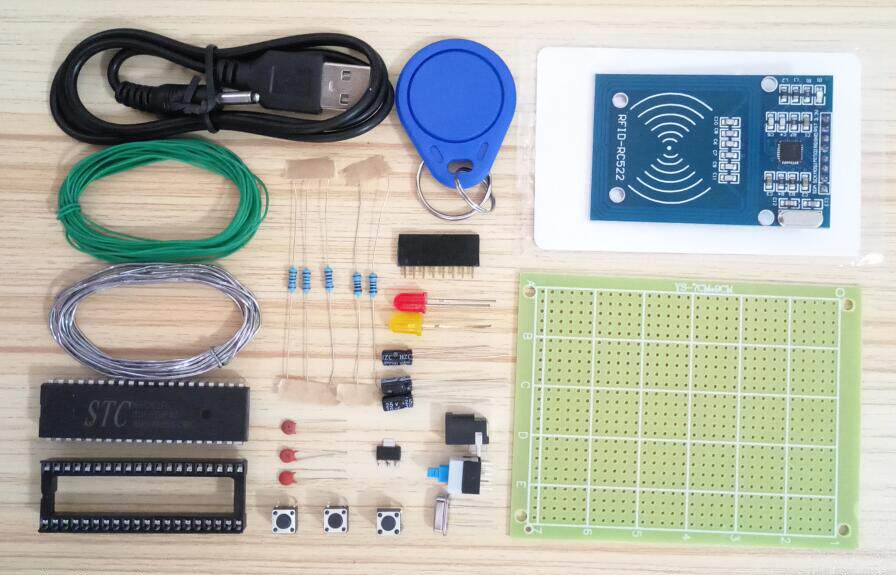

Полный комплект запчастей:
.

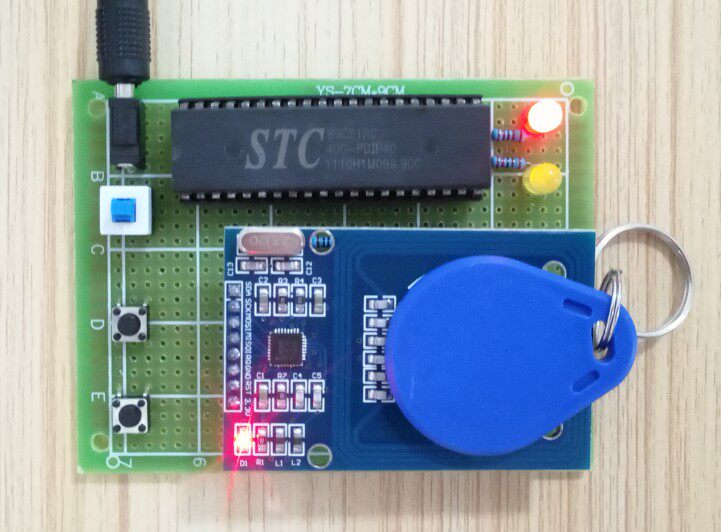

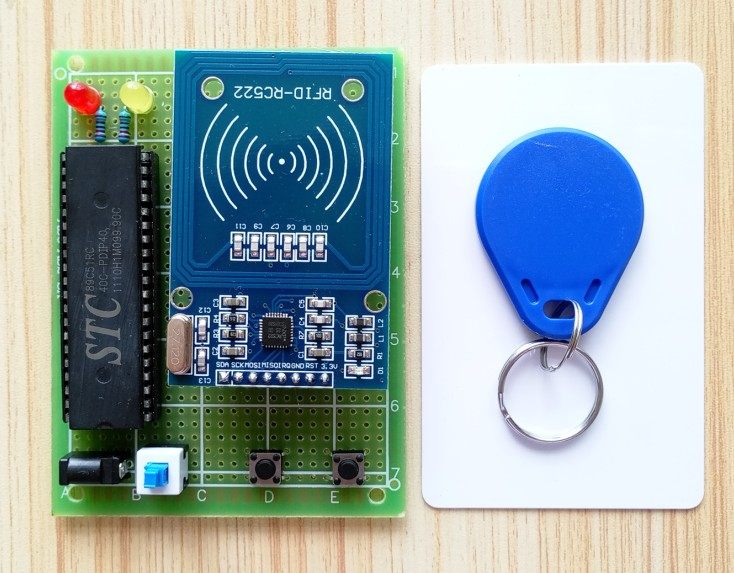

Сварка готовая продукция:



Принципиальная диаграмма:

Данные включают:
Примечание:После получения товара проверьте правильность количества и модели компонентов согласно списку компонентов. Затем, подтвердив получение и прокомментировав товар, запросите в службе поддержки адрес загрузки информации.Если информация не отправлена ​​и компоненты не повреждены и не утеряны, возврат и обмен поддерживаются в течение 15 дней!Пока информация отправлена, возврат и обмен не поддерживаются!
1.Исходная программа на языке C (с комментариями)
2. Принципиальная схема и пояснения.видео
3. В этом наборе нет изображения симуляции, потому что программное обеспечение для моделирования не имеет радиочастотного модуля и сцены ствола.
4. Скриншот платы (пассивное изображение)
5. Разработка необходимого сопутствующего программного обеспечения.
6.Ознакомление со сваркой отдельных деталей.
7. Список электронных компонентов
8. Знакомство с производственным процессом и мерами предосторожности при сварке.
9.Другие......

Список компонентов:
Имя компонентаколичество
сопротивление 2.2K3
сопротивление 10K2
керамический конденсатор 30pf3
Электролитическая емкость 10uf 25V3
Кристалл 12MHz1
5MM  красный красный светодиод1
5MM  желтые волосы желтые светодиоды1
Нажмите кнопку 6*6*53
Самоблокирующийся переключатель 8*81
Заголовок контакта  8p (одна строка 2.54)1
STC89C52RC одно -гликокомкомпьюте1
IC 40P1
AMS1117-3.3  исправление стереотипа чип1
RFID -радиочастотный модуль IC -карты (целый набор)1
DC002 Сиденье питания1
DC002 питания шнура1
Некоторые провода1
Немного припоя1
Одиночная универсальная доска олова 7*9cm1


Меры предосторожности:

1. Некоторые компоненты, такие как резисторы и конденсаторы, временно отсутствуют на складе. Мы отправим компоненты с аналогичными значениями в соответствии с принципом схемы символа. Резистор из синей металлической пленки можно заменить резистором из серой углеродной пленки, а резистор из серой углеродной пленки можно заменить резистором из синей металлической пленки. Это тот же эффект.

2. После сварочной сварки, пожалуйста, отлаживает саму. Если сварка не ошибочна, она, как правило, может быть успешной. Если сварка не удается, наш магазин может только помочь вам просмотреть проблему. Мы не можем гарантировать, что вы можете добиться успеха в сварке. Причина. Работа состоит в том, что электронный продукт выходит из строя из -за электростатического расщепления, потому что источник питания является положительным и отрицательным, потому что виртуальная сварка из -за неправильного положения компонентной сварки и т. Д. Что ж, эта доска продала десятки тысяч людей, и есть десятки людей, у которых есть проблемы!Мы делаем все возможное, чтобы достичь хорошего после обслуживания и помогать друзьям завершить производство.Поэтому, когда готовые продукты производятся без описанного нами эффекта, пожалуйста, не спешите оценивать нас. Не забудьте связаться с нашей службой After -Sales, мы сделаем все возможное.Спасибо за сотрудничество, я желаю вам всех счастливых покупок!
