Siemens 6AV2124-0MC01-0AX0 12-дюймовый 16 миллионов цветов 16: 9 Широкий дисплей с широкоэкранным дисплеем
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

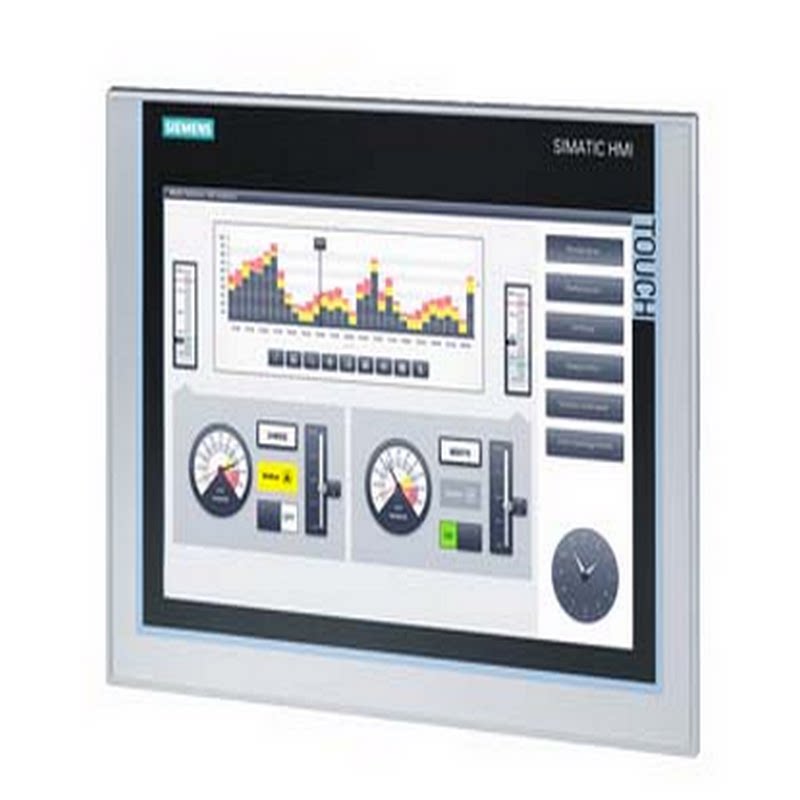

SIMATIC HMI TP1200 Comfort, Комфортная панель, сенсорное управление, 12"Широкоэкранный TFT-Display, 16 Mio Color, интерфейс Profinet, интерфейс MPI/Profibus-DP, 12-мбийский Projektierungsspeicher, Windows CE 6.0, конфигурация проекта AB Wincc Comfort v11
Общая информация
Тип продукта SIMATIC HMI TP1200 Comfort
показывать
Спецификация отображения TFT
Диагональная линия экрана 12.1 in
Ширина экрана 261.1 mm
Высота экрана 163.2 mm
Количество цветов 16 777 216
Разрешение (пиксель)
● Горизонтальное разрешение изображения 1 280 Pixel
● Вертикальное разрешение изображения 800 Pixel
подсветка
● Фоновое освещение MTBF (температура - 25°Когда c) 80 000 h
● Регулируемое фоновое освещение Да; 0-100%
Эксплуатационный компонент
Клавианые шрифты
● Функциональные кнопки
—Количество функциональных клавиш 0
● Ключи со светодиодами нет
● Системные кнопки нет
● Номер клавиатура Да; экранная клавиатура
● Бульфанокосимая клавиатура Да; экранная клавиатура
сенсорный экран
● Спецификация сенсорного экрана Да
Расширение процесса
● DP Direct LED (светодиод как выходной периферийный характер S7)
— F1...Fx 0
● Прямая кнопка (клавиша используется в качестве входного периферийного устройства S7)
— F1...Fx 0
● Прямая кнопка (обращайтесь к кнопке в качестве входного периферийного устройства S7) 40
Метод установки/установка
Место установки вертикальный
Может быть установлен по вертикали (вертикальный формат) Да
Может быть установлен горизонтально (горизонтальный формат) Да
Максимально допустимый угол наклона, когда нет внешней вентиляции 35°
Напряжение
Тип напряжения источника питания DC
Rick value (DC) 24 V
Допустимый диапазон, нижний предел (DC) 19.2 V
Допустимый диапазон, верхний предел (DC) 28.8 V
Входной ток
Ток потребления (номинальное значение) 0.85 A
Импульс тока включения I²t 0.5 A²·s
власть
Типичная полученная эффективная сила 20 W
Процессор
Тип процессора X86
Память
Флэш-память Да
RAM Да
Доступная память для пользовательских данных 12 Mbyte
Вывод типа
Info LED нет
Силовая светодиода нет
Error LED нет
звук
● Buzzer нет
● Динамик Да
время
Часы
● Аппаратные часы (часы в реальном времени) Да
● Программные часы Да
● Кэши Да; типичная продолжительность буфера составляет 6 недель
● Можно синхронизировать Да
интерфейс
Количество промышленных интерфейсов Ethernet 1; 2 порта (переключатели)
Номер интерфейса 485 рупий 1; Комбинация интерфейсов RS 422/485
Номер интерфейса 422 рупий 0; Поставляется с RS485
Номер интерфейса 232 рупий 0
Количество портов USB 2; USB 2.0
● USB-Mini-B 1; 5 контактов
Номер интерфейса 20 мА (TTY) 0
Количество параллельных интерфейсов 0
Количество других интерфейсов 0
Количество слотов SD -карт 2
С программным интерфейсом нет
Промышленный Ethernet
● Стоялка статуса промышленного Ethernet 2
● Количество портов для интегрированных коммутаторов 2
Соглашение
PROFINET Да
Протокол, поддерживаемый Profinet IO Да
IRT Да; WinCC V12 и выше
MRP Да; WinCC V12 и выше
PROFIBUS Да
MPI Да
Протокол (Ethernet)
● TCP/IP Да
● DHCP Да
● SNMP Да
● DCP Да
● LLDP Да
свойства сети
● http Да
● https Да
● HTML Да
● XML Да
● CSS Да
● Активный х Да
● Javascript Да
● Java VM нет
Другие протоколы
● Может нет
● Поддержка протокола Ethernet/IP Да
● Модбус Да
EMV
Подавить радиацию радиопомех в соответствии со стандартом EN 55 011
● Уровень экстремального значения A применим к приложениям в промышленном поле Да
● Ограниченный уровень B подходит для заявок в жилых районах нет
Уровень защиты и категория защиты
IP (спереди) IP65
Включает тип 4, спереди Да
Включен фронт типа 4x Да
Ip (назад) IP20
Стандарты, лицензии, сертификаты
CE Марк Да
cULus Да
RCM (формат C-Tick) Да
КС лицензия Да
Разрешение на строительство корабля
● Немецкое общество классификации Lloyds (GL) Да; Электронный стенд 10 и выше
● Бюро инспекции кораблей США (ABS) Да; Электронный стенд 10 и выше
● BBV International Inspection Group (BV) Да; Электронный стенд 10 и выше
● Норвежское общество классификации (DNV) Да; Электронный стенд 10 и выше
● Регистрационное общество Ллойда (LRS) Да; Электронный стенд 10 и выше
● Класс NK Да; Электронный стенд 10 и выше
● Общество польского классификации (PRS) нет
Использовать в взрыве -защищенные зоны
● Область Atex 2 Да
● Область Atex 22 Да
● Область IECEX 2 Да
● Область IECEX 22 Да
● Зона 1 Culus класса 1 нет
● Зона 2 класса I Culus, уровень 2 Да
● FM I Class Уровень 2 Уровень 2 Да
Требования к окружающей среде
Температура окружающей среды во время работы
● Работа (вертикальная установка)
—Минимальное значение при вертикальном монтаже 0°C
—Максимальное значение при вертикальном монтаже 50°С; (55°C, см. ID документа: 64847814)
● Работа (максимальный угол наклона)
—Минимальное значение при максимальном угле наклона 0°C
—Максимальное значение при максимальном угле наклона 40°C
● Работа (вертикальная установка, вертикальный формат)
—Минимальное значение при вертикальном монтаже 0°C
—Максимальное значение при вертикальном монтаже 40°C
● Работа (максимальный угол наклона, вертикальный формат)
—Минимальное значение при максимальном угле наклона 0°C
—Максимальное значение при максимальном угле наклона 35°C
Температура окружающей среды во время транспортировки/хранения
● Минимальное значение -20°C
● Максимальное значение 60°C
Относительная влажность воздуха
● Работа, максимальное значение 90 %; нет конденсата
Операционная система
Запатентованный нет
Предварительно установленная операционная система
● Windows CE Да
конфигурация
Отображение сообщения Да
Система сообщений (включая буферы и транспондеры) Да
Дисплей значения процесса (выход) Да
Значение процесса может быть указано (вход) Да
Управление планом Да
Программное обеспечение для конфигурации
● Шаг 7 Базовый (портал TIA) нет
● Шаг 7 Профессионал (портал TIA) нет
● WINCC Гибкий компакт нет
● Гибкий стандарт WINCC нет
● WINCC Hibleble Advanced нет
● Wincc Basic (портал TIA) нет
● Wincc Comfort (портал TIA) Да; Версия 11 или выше
● Wincc Advanced (портал TIA) Да; Версия 11 или выше
● WINCC Professional (TIA Portal) Да; Версия 11 или выше
язык
Онлайн язык
● Онлайн/время работы языка. 32
язык
● Язык каждого проекта 32
Функциональность в рамках WINCC (TIA Portal)
Библиотека Да
Прикладное программное обеспечение/опция
● Веб -браузер Да
● Карманное слово Да
● Pocket Excel Да
● PDF Viewer Да
● Медиаплеер Да
● Simatic Wincc SM@rtserver Да
● Simatic Wincc Audit Да
Количество сценариев Visual Basic Да
Планировщик задач
● Контроль времени Да
● Контроль задач Да
Система помощи
● Количество символов на текст информации 70
Система сообщений
● Количество категорий сообщений 32
● Большое сообщение
—Количество битовых сообщений 4 000
● Сообщение симуляции
—Количество смоделированных сообщений 200
● Метод нумерации сообщений S7 Да
● Системное сообщение HMI Да
● Больше системных сообщений (Simatic S7, Sinumerik, Simotion ...) Да
● Количество символов на сообщение 80
● Количество значений процесса для каждого сообщения 8
● Подтвердить группу Да
● Индикатор сообщения Да
● Буфер сообщений
—Количество записей 1 024
—кольцевой буфер Да
—Осталось Да
—Освобождение Да
Управление планом
● Номер формулы 300
● Наборы данных каждой формулы 500
● Вход для каждого набора данных 1 000
● емкость внутренней формулы памяти 2 Mbyte
● Память рецепта можно расширить Да
переменная
● Количество переменных каждого устройства 2 048
● Количество переменных каждого изображения 400
● Критическое значение Да
● Многоуровневое повторное использование Да
● Структура Да
● Массив Да
Картина
● Количество изображений, которые можно построить 500
● Постоянное окно/по умолчанию Да
● Глобальный экран Да
● всплывающий экран Да
● Слайд -экран Да
● Выберите изображения через PLC Да
● Номер изображения в PLC Да
Объект изображения
● Количество объектов на изображение 400
● Текстовая область Да
● Область ввода/вывода Да
● Графическая область ввода -вывода (графический список) Да
● Область ввода/вывода символа (текстовый список) Да
● Поле даты/времени Да
● Переключатель Да
● Кнопки Да
● Графический дисплей Да
● Значок Да
● Геометрические объекты Да
Сложный объект изображения
● Количество сложных объектов на изображение 20
● Дисплей сообщения Да
● Дисплей кривой Да
● Пользовательский дисплей Да
● Статус/управление Да
● SM@RTClient Display Да
● Дисплей рецепта Да
● F (x) Дисплей кривой Да
● Диагностический дисплей системы Да
● Медиаплеер Да
● HTML -браузер Да
● Дисплей PDF Да
● Монитор IP -камеры Да
● Барная карта Да
● Регулятор с скольжением -тип Да
● Инструментальный инструмент Да
● Аналоговые/электронные часы Да
список
● Количество текстовых списков для каждого элемента 500
● Количество записей на текстовый список 500
● Количество списков графики каждого элемента 500
● Количество записей для каждого списка графиков 500
Архив
● Количество документов на устройство 50
● Количество записей на документ 20 000
● Архив сообщений Да
● Файл значения процесса Да
● Метод архива
—файл последовательности Да
—Круглые файлы Да
● Местоположение памяти
—карта хранения Да
—USB -память Да
—Ethernet Да
● Формат хранения данных
— CSV Да
— TXT Да
— RDB Да
безопасность
● Количество групп пользователей 50
● Количество разрешений пользователей 32
● Количество пользователей 50
● Экспорт пароля/импорт Да
● Симатический вход в систему Да
Запись через принтер
● Сообщение Да
● Отчетность (протокол слоя) Да
● Жесткая копия Да
● Электронная печать файлов Да; PDF, HTML
набор символов
● Клавианые шрифты
—Американский (английский) Да
Transfer (загрузка/скачать)
● MPI/PROFIBUS DP Да
● USB Да
● Ethernet Да
● Используйте внешнюю носитель для хранения Да
Процесс подключения
● S7-1200 Да
● S7-1500 Да
● S7-200 Да
● S7-300/400 Да
● Логотип! Да
● выиграть AC Да
● Sinumerik Да; с пакетом опций SINUMERIK
● Симоция Да
● Аллен Брэдли (Ethernet/IP) Да
● Аллен Брэдли (DF1) Да
● Mitsubishi (MC TCP/IP) Да
● Mitsubishi (FX) Да
● Omron (FINS TCP) нет
● Omron (ссылка/Multilink) Да
● Modicon (Modbus TCP/IP) Да
● Modicon (Modbus) Да
● Клиент OPC UA Да
● Сервер OPC UA Да
Инструменты обслуживания/инструменты конфигурации
● Резервное копирование/восстановление Да
● Автоматическое резервное копирование/восстановление Да
● Моделирование Да
● Преобразование устройства Да
Периферийные устройства/варианты
Периферийное
● Принтер Да
● Карта памяти Simatic HMI MM: карта мультимедийной памяти Да; до 128 МБ
● Карта памяти SIMATIC HMI SD: цифровая карта памяти. Да; до 2 ГБ
● Карта памяти SIMATIC HMI CF: Карта CF. нет
● USB-накопитель Да
● Флэш-память SIMATIC IPC USB (USB-накопитель). Да; до 16 ГБ
● USB-накопитель SIMATIC HMI (USB-накопитель). Да; до 8 ГБ
● Сетевая камера. Да
Машины/Материалы
Материал корпуса (передняя часть)
● Пластик нет
●Алюминий Да
● Нержавеющая сталь нет
размер
Передняя ширина раковины 330 mm
Передняя высота корпуса 241 mm
Секция установки, ширина 310 mm
Секция установки, высота 221 mm
Глубина 65 mm
масса
Вес без упаковки 2.8 kg
Вес, включая упаковку 3.5 kg
