Siemens 6AV2124-1JC01-0AX0 9-дюймовый 16 миллионов цветов 16: 9 широкоэкранный ключ дисплея
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

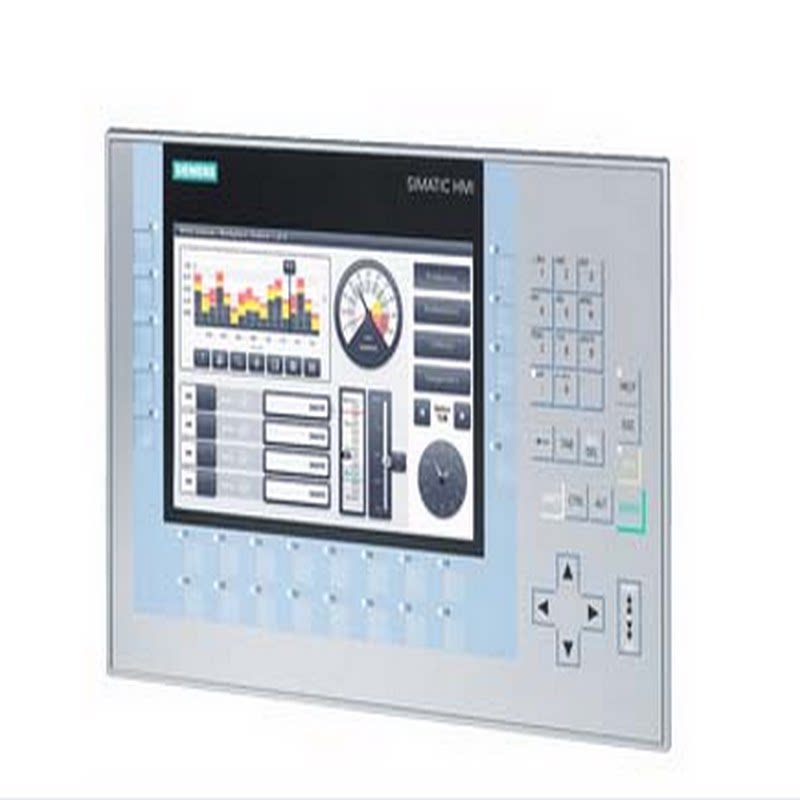

Simatic HMI KP900 Comfort, Comfort Panel, Key Operation, 9"Широкоэкранный TFT-Display, 16 Mio Color, интерфейс Profinet, интерфейс MPI/Profibus-DP, 12-мбийский Projektierungsspeicher, Windows CE 6.0, конфигурация проекта AB Wincc Comfort v11
,
Общая информация
Тип продукта SIMATIC HMI KP900 Comfort
показывать
Спецификация отображения TFT
Диагональная линия экрана 9 in
Ширина экрана 195 mm
Высота экрана 117 mm
Количество цветов 16 777 216
Разрешение (пиксель)
● Горизонтальное разрешение изображения 800 Pixel
● Вертикальное разрешение изображения 480 Pixel
подсветка
● Фоновое освещение MTBF (температура - 25&Град; c) 80 000 h
● Регулируемое фоновое освещение да; 0-100 %
Эксплуатационный компонент
Клавианые шрифты
● Функциональные кнопки
— Количество функциональных кнопок 26
● Ключи со светодиодами
● Системные кнопки
● Номер клавиатура
● Бульфанокосимая клавиатура да; Подобно мобильному телефону
сенсорный экран
● Спецификация сенсорного экрана нет
Расширение процесса
● DP Direct LED (светодиод как выходной периферийный характер S7)
— F1...Fx 26
● Прямая кнопка (клавиша используется в качестве входного периферийного устройства S7)
— F1...Fx 26
● Прямая кнопка (обращайтесь к кнопке в качестве входного периферийного устройства S7) 0
Метод установки/установка
Место установки   Вертикальный
Может быть установлен по вертикали (вертикальный формат) нет
Может быть установлен горизонтально (горизонтальный формат)
Максимально допустимый угол наклона, когда нет внешней вентиляции 35°
Напряжение
Тип напряжения источника питания DC
Rick value (DC) 24 V
Допустимый диапазон, нижний предел (DC) 19.2 V
Допустимый диапазон, верхний предел (DC) 28.8 V
Входной ток
Ток потребления (номинальное значение) 0.75 A
Включите ток Pulse I²t 0.5 A²·s
власть
Типичная полученная эффективная сила 18 W
Процессор
Тип процессора X86
Память
Флэш-память
RAM
Доступная память для пользовательских данных 12 Mbyte
Вывод типа
Info LED
Силовая светодиода нет
Error LED нет
звук
● Buzzer нет
● Динамик
время
Часы
● Аппаратные часы (часы в реальном времени)
● Программные часы
● Кэши да; Продолжительность буфера обычно составляет 6 недель
● Можно синхронизировать
интерфейс
Количество промышленных интерфейсов Ethernet   1; 2 порта (переключатель)
Номер интерфейса 485 рупий   1; RS 422/485 Комбинация интерфейса
Номер интерфейса 422 рупий 1
Номер интерфейса 232 рупий 0
Количество портов USB 2; USB 2.0
● USB-Mini-B   1; 5 игл
Номер интерфейса 20 мА (TTY) 0
Количество параллельных интерфейсов 0
Количество других интерфейсов 0
Количество слотов SD -карт 2
С программным интерфейсом нет
Промышленный Ethernet
● Стоялка статуса промышленного Ethernet 2
● Количество портов для интегрированных коммутаторов 2
Соглашение
PROFINET
Протокол, поддерживаемый Profinet IO
IRT да; Wincc v12 или выше
MRP да; Wincc v12 или выше
PROFIBUS
MPI
Протокол (Ethernet)
● TCP/IP
● DHCP
● SNMP
● DCP
● LLDP
свойства сети
● http
● https
● HTML
● XML
● CSS
● Активный х
● Javascript
● Java VM нет
Другие протоколы
● Может нет
● Поддержка протокола Ethernet/IP
● Модбус
EMV
Подавить радиацию радиопомех в соответствии со стандартом EN 55 011
● Уровень экстремального значения A применим к приложениям в промышленном поле
● Ограниченный уровень B подходит для заявок в жилых районах нет
Уровень защиты и категория защиты
IP (спереди) IP65
Включает тип 4, спереди
Включен фронт типа 4x
Ip (назад) IP20
Стандарты, лицензии, сертификаты
CE Марк
cULus
RCM (формат C-Tick)
КС лицензия
Разрешение на строительство корабля
● Немецкое общество классификации Lloyds (GL)
● Бюро инспекции кораблей США (ABS)
● BBV International Inspection Group (BV)
● Норвежское общество классификации (DNV)
● Регистрационное общество Ллойда (LRS)
● Класс NK
● Общество польского классификации (PRS) нет
Использовать в взрыве -защищенные зоны
● Область Atex 2
● Область Atex 22
● Область IECEX 2
● Область IECEX 22
● Зона 1 Culus класса 1 нет
● Зона 2 класса I Culus, уровень 2
● FM I Class Уровень 2 Уровень 2
Требования к окружающей среде
Температура окружающей среды во время работы
● Работа (вертикальная установка)
— минимальное значение для вертикальной установки 0°C
— максимальное значение во время вертикальной установки 50&град; c; (55° C, см. Идентификатор документа: 64847814)
● Работа (максимальный угол наклона)
— минимальное значение при максимальном угла наклона 0°C
— максимальное значение при максимальном угла наклона 40°C
● Работа (вертикальная установка, вертикальный формат)
— минимальное значение для вертикальной установки 0°C
— максимальное значение во время вертикальной установки 40°C
● Работа (максимальный угол наклона, вертикальный формат)
— минимальное значение при максимальном угла наклона 0°C
— максимальное значение при максимальном угла наклона 35°C
Температура окружающей среды во время транспортировки/хранения
● Минимальное значение -20°C
● Максимальное значение 60°C
Относительная влажность воздуха
● Работа, максимальное значение   90 %; Нет конденсации
Операционная система
Запатентованный нет
Предварительно установленная операционная система
● Windows CE
конфигурация
Отображение сообщения
Система сообщений (включая буферы и транспондеры)
Дисплей значения процесса (выход)
Значение процесса может быть указано (вход)
Управление планом
Программное обеспечение для конфигурации
● Шаг 7 Базовый (портал TIA) нет
● Шаг 7 Профессионал (портал TIA) нет
● WINCC Гибкий компакт нет
● Гибкий стандарт WINCC нет
● WINCC Hibleble Advanced нет
● Wincc Basic (портал TIA) нет
● Wincc Comfort (портал TIA) да; V11 или выше
● Wincc Advanced (портал TIA) да; V11 или выше
● WINCC Professional (TIA Portal) да; V11 или выше
язык
Онлайн язык
● Онлайн/время работы языка. 32
язык
● Язык каждого проекта 32
Функциональность в рамках WINCC (TIA Portal)
Библиотека
Прикладное программное обеспечение/опция
● Веб -браузер
● Карманное слово
● Pocket Excel
● PDF Viewer
● Медиаплеер
● Simatic Wincc SM@rtserver
● Simatic Wincc Audit
Количество сценариев Visual Basic
Планировщик задач
● Контроль времени
● Контроль задач
Система помощи
● Количество символов на текст информации 70
Система сообщений
● Количество категорий сообщений 32
● Большое сообщение
&Mdash; качество питума 4 000
● Сообщение симуляции
— Количество имитационных сообщений 200
● Метод нумерации сообщений S7
● Системное сообщение HMI
● Больше системных сообщений (Simatic S7, Sinumerik, Simotion ...)
● Количество символов на сообщение 80
● Количество значений процесса для каждого сообщения 8
● Подтвердить группу
● Индикатор сообщения
● Буфер сообщений
— количество записей 1 024
— петля буфера
— оставшийся
— без технического обслуживания
Управление планом
● Номер формулы 300
● Наборы данных каждой формулы 500
● Вход для каждого набора данных 1 000
● емкость внутренней формулы памяти 2 Mbyte
● Память рецепта можно расширить
переменная
● Количество переменных каждого устройства 2 048
● Количество переменных каждого изображения 400
● Критическое значение
● Многоуровневое повторное использование
● Структура
● Массив
Картина
● Количество изображений, которые можно построить 500
● Постоянное окно/по умолчанию
● Глобальный экран
● всплывающий экран
● Слайд -экран
● Выберите изображения через PLC
● Номер изображения в PLC
Объект изображения
● Количество объектов на изображение 400
● Текстовая область
● Область ввода/вывода
● Графическая область ввода -вывода (графический список)
● Область ввода/вывода символа (текстовый список)
● Поле даты/времени
● Переключатель
● Кнопки
● Графический дисплей
● Значок
● Геометрические объекты
Сложный объект изображения
● Количество сложных объектов на изображение 20
● Дисплей сообщения
● Дисплей кривой
● Пользовательский дисплей
● Статус/управление
● SM@RTClient Display
● Дисплей рецепта
● F (x) Дисплей кривой
● Диагностический дисплей системы
● Медиаплеер
● HTML -браузер
● Дисплей PDF
● Монитор IP -камеры
● Барная карта
● Регулятор с скольжением -тип
● Инструментальный инструмент
● Аналоговые/электронные часы
список
● Количество текстовых списков для каждого элемента 500
● Количество записей на текстовый список 500
● Количество списков графики каждого элемента 500
● Количество записей для каждого списка графиков 500
Архив
● Количество документов на устройство 50
● Количество записей на документ 20 000
● Архив сообщений
● Файл значения процесса
● Метод архива
— последовательный архив
— петля архив
● Местоположение памяти
— карта памяти
— USB -память
— Ethernet
● Формат хранения данных
— CSV
— TXT
— RDB
безопасность
● Количество групп пользователей 50
● Количество разрешений пользователей 32
● Количество пользователей 50
● Экспорт пароля/импорт
● Симатический вход в систему
Запись через принтер
● Сообщение
● Отчетность (протокол слоя)
● Жесткая копия
● Электронная печать файлов да; PDF, HTML
набор символов
● Клавианые шрифты
— Американец (английский)
Transfer (загрузка/скачать)
● MPI/PROFIBUS DP
● USB
● Ethernet
● Используйте внешнюю носитель для хранения
Процесс подключения
● S7-1200
● S7-1500
● S7-200
● S7-300/400
● Логотип!
● выиграть AC
● Sinumerik да; С пакетом опционного пакета Sinumerik
● Симоция
● Аллен Брэдли (Ethernet/IP)
● Аллен Брэдли (DF1)
● Mitsubishi (MC TCP/IP)
● Mitsubishi (FX)
● Omron (FINS TCP) нет
● Omron (ссылка/Multilink)
● Modicon (Modbus TCP/IP)
● Modicon (Modbus)
● Клиент OPC UA
● Сервер OPC UA
Инструменты обслуживания/инструменты конфигурации
● Резервное копирование/восстановление
● Автоматическое резервное копирование/восстановление
● Моделирование
● Преобразование устройства
