2-сторонний релейный модуль 5 В с оптронной изоляцией, поддерживает запуск по высокому и низкому уровню. 2-сторонний релейный модуль.

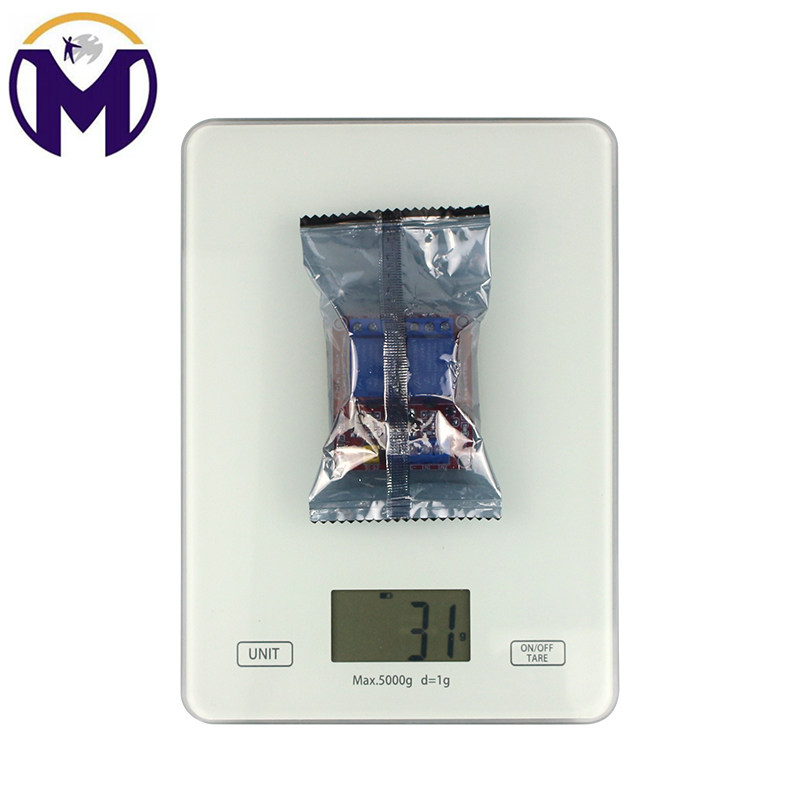

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Ретранслятор, 5v
- Ретранслятор, 12v
- Ретранслятор, 24v
| Цвет: | Ретранслятор, 5v, Ретранслятор, 12v, Ретранслятор, 24v |

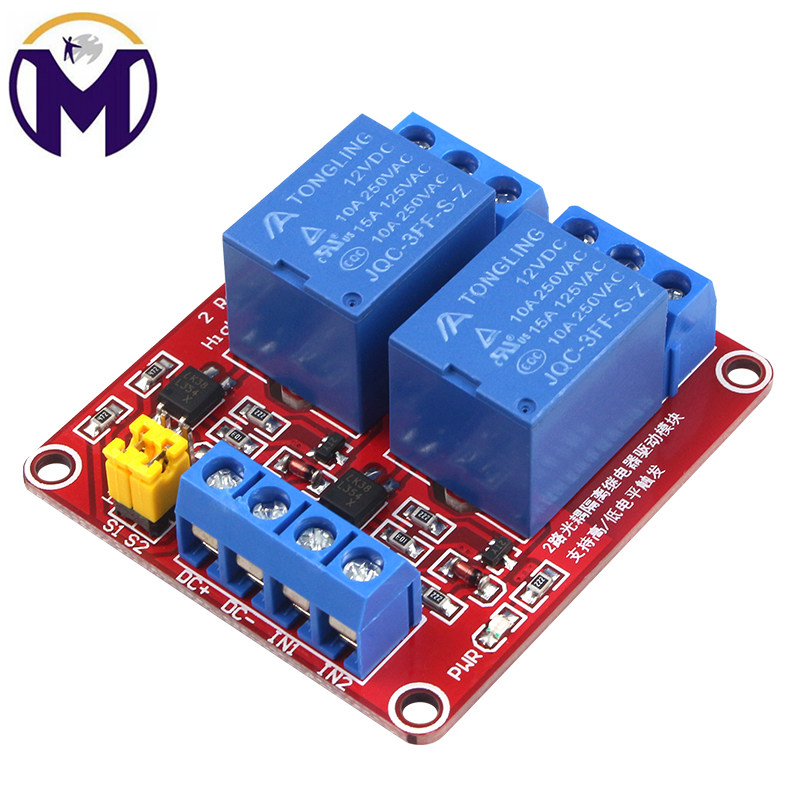

1. Описание модуля:
1. Модуль принимает оригинальную реле Songle, а обычно открытая нагрузка на интерфейс: AC 250V/10A, DC 30V/10A;
2. Оригинальная изоляция изоляции пятна Toshiba, сильная пропускная способность, стабильная производительность; 5ma Touch Cury;
3. Модуль рабочего напряжения 5V
4. Модуль может быть вызван высокими уровнями или низкими уровнями через линию прыжков;
5. Конструкция допуска ошибок, даже если линия управления сломана, реле не будет двигаться;
6. Индикатор мощности (зеленый), индикатор состояния реле (красный)
7. Дизайн интерфейса является гуманным, и все интерфейсы могут быть приведены непосредственно через терминал проводки, что очень удобно.

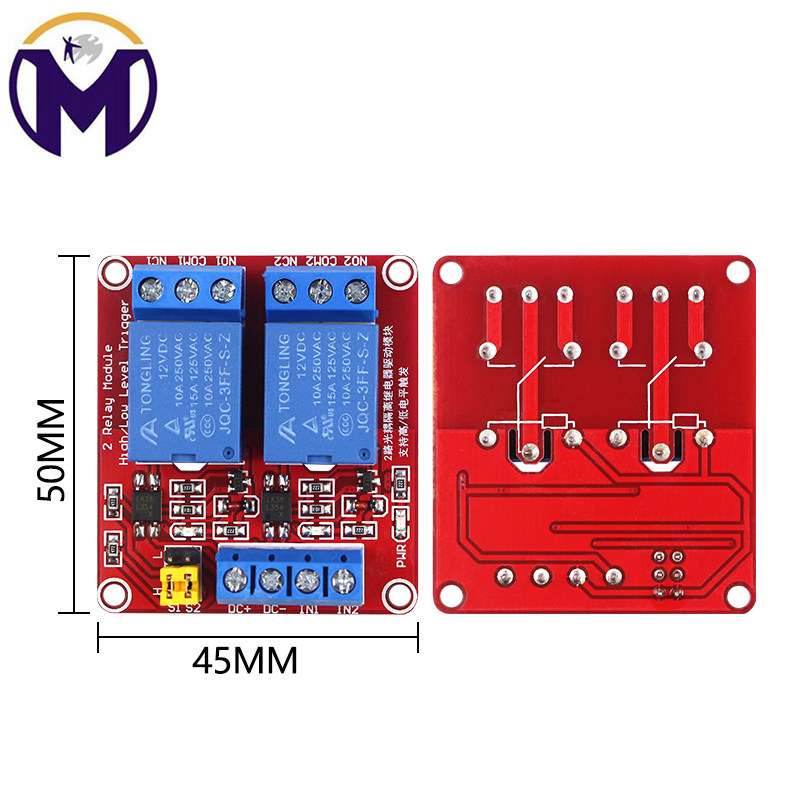

8. Размер модуля: 50 мм* 41 мм* 18,5 мм (длина* Ширина* Высота)
9. Существует 4 отверстия с фиксированным болтом, отверстие 3,1 мм и расстояние 44,5 мм*35,5 мм

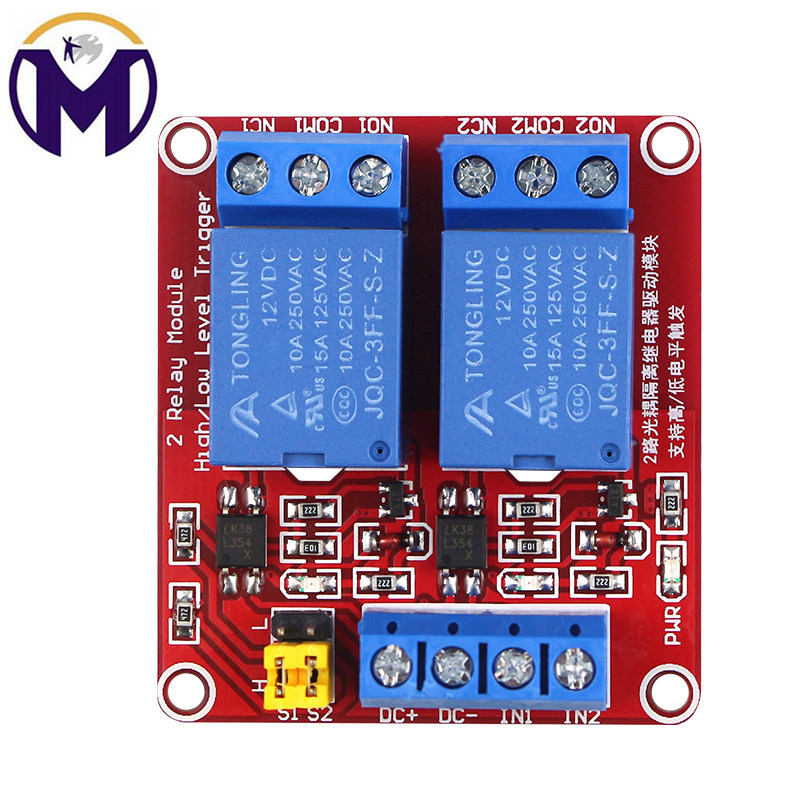

Два интерфейса модуля:
1. DC+: положительный полюс источника питания (5 В в соответствии с требованиями реле, требуемого реле)
2. DC-: отрицательный полюс источника питания
3. Информационная терминала в IN1: 1, вы можете настроить комбинацию всасывания реле управления высоким или низким уровнем.
3. In2: 2 Терминал для триггера сигнала, вы можете настроить высокие или низкие уровни для управления комбинацией всасывания реле реле
РЕЛА
1,: 1 реле часто включает интерфейс, реле высасывает переднюю часть и подвешенную, и коротко подключиться к COM1 после всасывания
2. COM1: 1 Реле публичный интерфейс
3. NC1: 1 реле реле обычно закрытый интерфейс, короткое соединение с COM1 до того, как реле высасывается и подвешен после всасывания
4. №2: 2 Реле часто включало интерфейс, реле вдыхается, а передняя часть подвешена.
5. COM2: 2 Польский общественный интерфейс
6. NC2: 2 рельсы в реле обычно закрытые интерфейсы, кратковременные с COM2 до того, как реле высасывается и подвешен после всасывания
Выбор выбора высокого и низкого уровня конец:
1.S1 - выбор выбора триггера уровня высоты 1 реле;
2.S2 - выбор выбора триггера высокого и низкого уровня реле 2;
3. Когда низкий уровень -короткометражный, соответствующая последовательность запускается на низком уровне, а COM и высокий клемм запускаются на высоких уровнях
