Описание товара

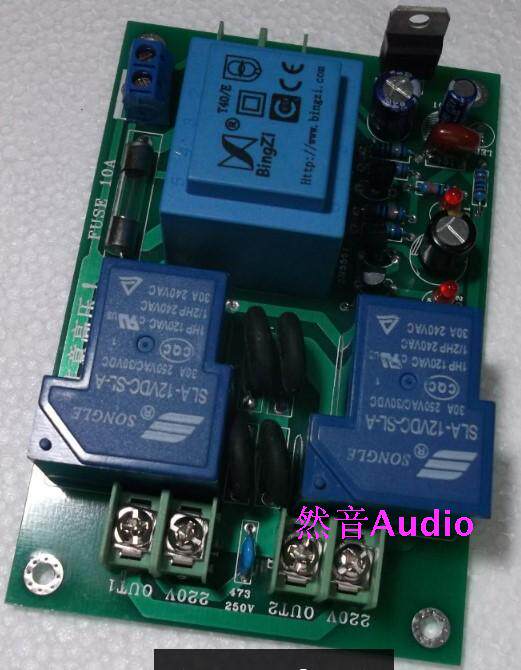

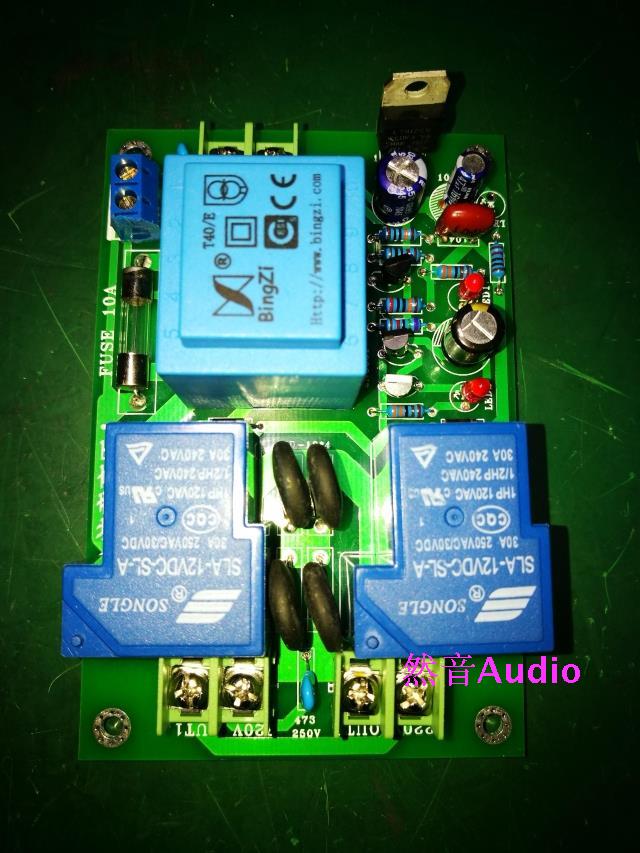

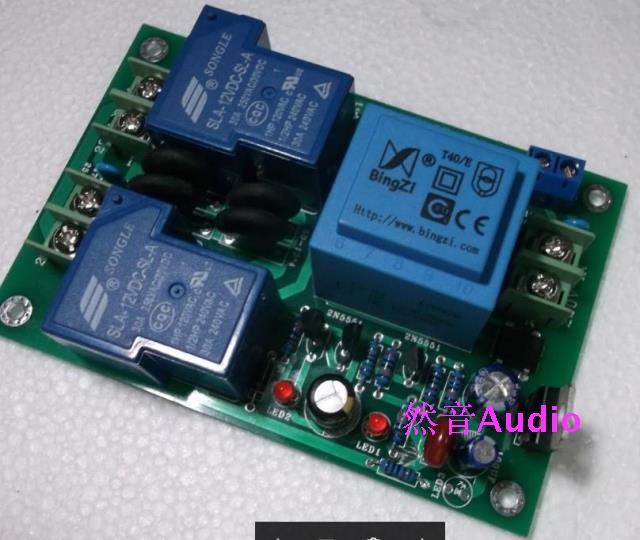

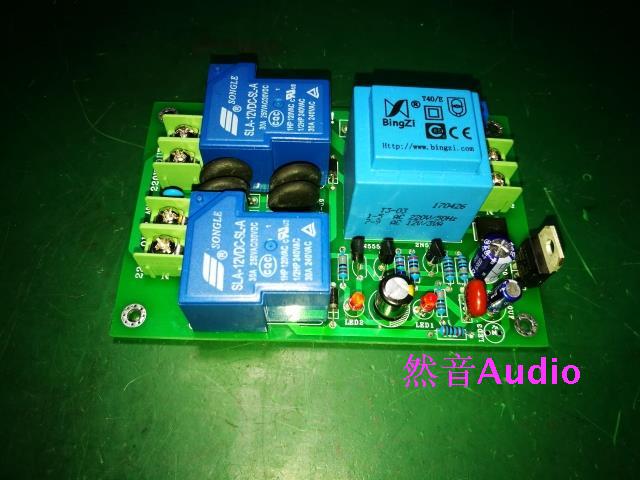

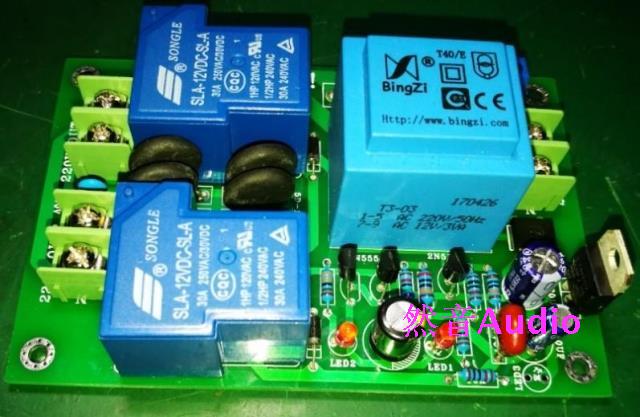

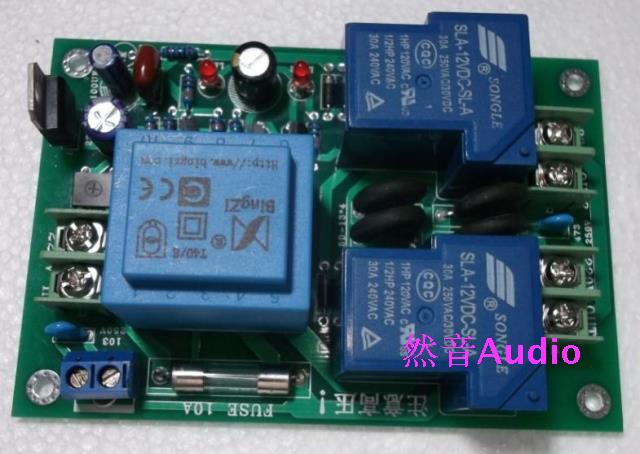

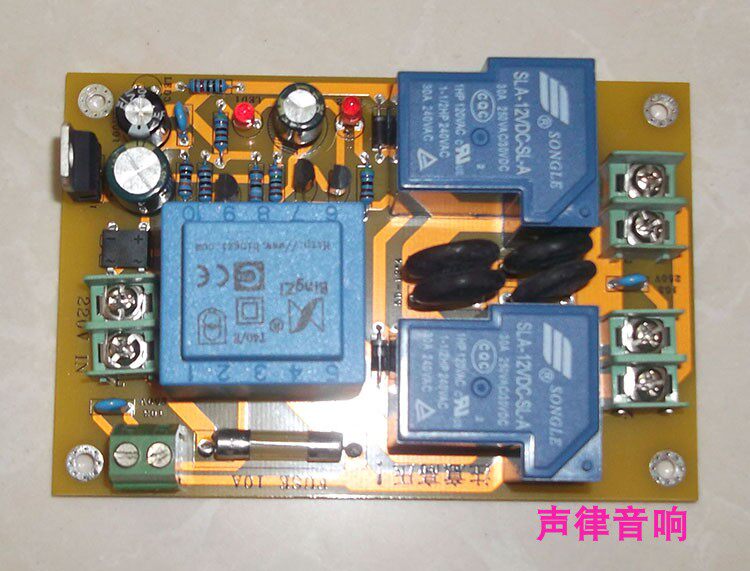

Плата защиты от плавного пуска блока питания усилителя класса А
Готовая плата — 60 юаней, комплект — 55 юаней, пустая доска — 10 юаней.
.
Просто параметры и введение:
1. Размер доски: 10,5*70.
2. Двусторонняя проводка сверху и снизу, с окнами для больших токов и утолщенной жестью, обеспечивающей более плавное прохождение больших токов!
3. Плата подходит для установки вилок питания и клемм ограждения, что очень удобно для проводки!
4. В переключателе используется только небольшой трансформатор на 12 В, который подходит для небольших переключателей тока, что делает установку более индивидуальной!
5. Разумная конструкция и более гибкая установка.
6. Используйте высококачественные трансформаторы (торговая марка Bingzi T40/E), произведенные высокопроизводительными крупномасштабными заводскими процессами, и качество гарантировано!,
7. Подключение простое и понятное, с двухпроводными выходными клеммниками 220В, удобно для машин с двумя трансформаторами!
Принцип работы: включите источник питания (AC220V IN), замкните одно из реле 30А, чтобы термистор был подключен последовательно. Через 2-3 секунды включается главное реле на 30А! Весь источник питания (AC220V OUT) включен!
Конденсатор емкостью 0,01 мкФ представляет собой искрогасительный конденсатор, который установлен как в главном реле, так и в выключателе. Некоторые друзья скажут, что если эта плата не подключена к нагрузке и измерена мультиметром, на выходе будет напряжение 220 В, когда переключатель не подключен? Поскольку внутреннее сопротивление мультиметра достигает десятков МОм, то это наведенное напряжение. Причина в том, что питание от сети подается через конденсатор емкостью 0,01 мкФ и пропадает при подключении нагрузки.Ситуация такая же, как если бы ваш компьютер дома не был подключен к заземляющему проводу и корпус стал бы заряжаться.
Основные функции:
Ингибирующая работа представляет собой мгновенный ток всплеска.
