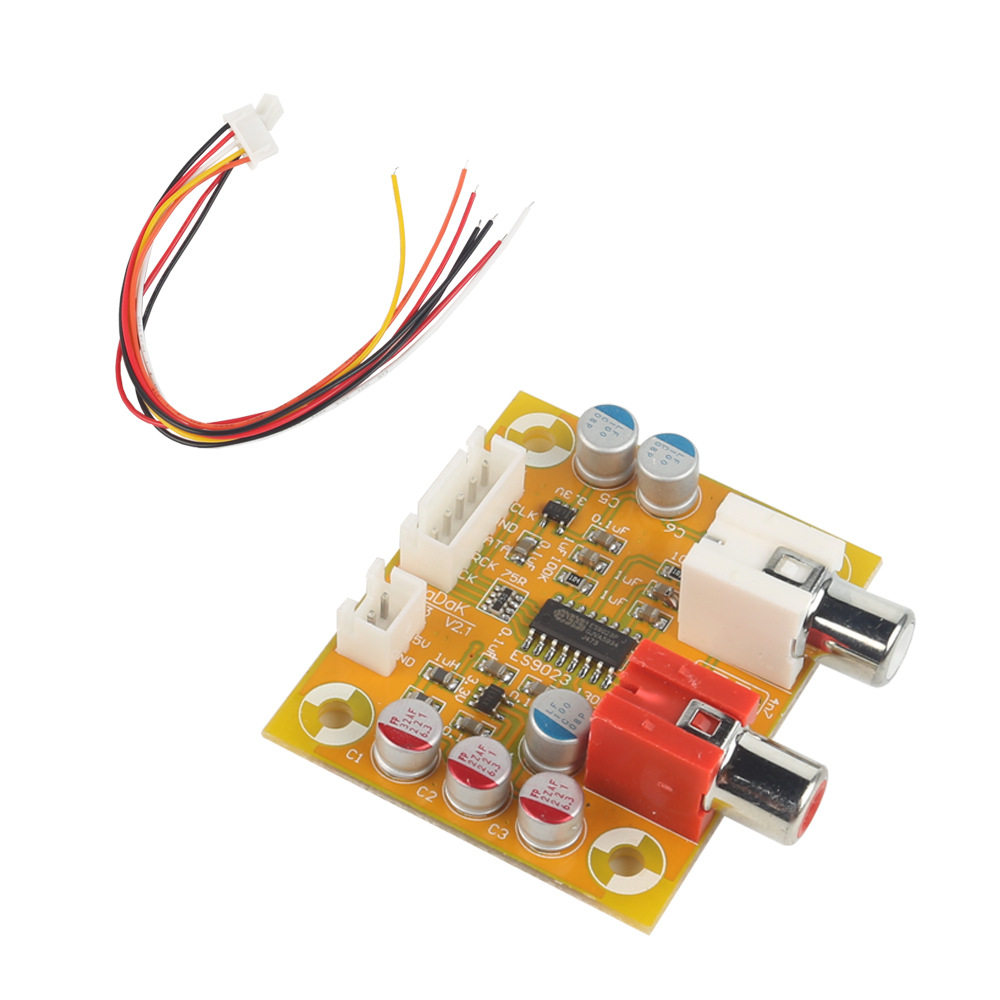

ES9023 Decoding Poard I2S вход/192 кГц 24 -битная синхронизация асинхронная версия
Цена: 1 049руб. (¥49.6)
Артикул: 554559100657
Доставка по Китаю (НЕ включена в цену):
148 руб. (¥7)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:米兰原创设计礼服馆
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥1583 339руб.
¥551 163руб.
¥15317руб.
¥19.99423руб.
Эта доска может поддержать его до 192 тыс. Может быть подключен к синхронным/асинхронным часам
По умолчанию - асинхронный MCLK.
Если вы хотите подключить синхронный MCLK, приваривать кристалл и подключить сигнальный штифт MCLK (оранжевый) от кристалла UT.
Скажите [Red Core] FPGA Mother с цифровым проигрывателем проигрывателя проигрывателя.
Примечание: в красных ядрах есть ошибки, поэтому обязательно обратите внимание.
Метод соединения ошибок:
Правильный метод:
Пожалуйста, обратите внимание:
Оранжевая линия: MCLK = 2.MCLK
Желтая линия: GND = 1.GND
Белая линия: данные = 5.DATA
Красная линия: LRCK = 4.LRCK(Оригинал № 3)
Черная линия: BCK = 3.BCK(Оригинал первым4)
Оранжевая линия: MCLK = 2.MCLK
Желтая линия: GND = 1.GND
Белая линия: данные = 5.DATA
Красная линия: LRCK = 4.LRCK(Оригинал № 3)
Черная линия: BCK = 3.BCK(Оригинал первым4)
=======================================
Поговорите о связи Raspberry Pi.
1:+5 В
2: оставьте пустым
3: BCK (BCLK)
4: LRCK (WS)
5: оставьте пустым
6: данные (SD)
7: GND
8: оставьте пустым
Этот продукт сварка и отладка
ES9023 - 24 -битный стерео -аудио -частотный чип модуля компании ESS Company (DAC).Используется технология конверсии с номером числа в отрасли. Этот чип устанавливает наилучшее качество звука и эффективность затрат, чтобы сделать его идеальным выбором для преобразования цифровых режимов.
ES9023 Внутреннее использование запатентованных технологий Архитектуры гиперстримы и технологии устранения дрожания времени может достичь качества звука нежитер -записи, а динамический диапазон достиг 112 дБ.
Правление проста, и вся доска не имеет долгов.Вы можете открывать звук нормально, не вставляя его.
Размер доски:
Доска длинная: 50 мм
Ширина доски: 42 мм
Винт Установка отверстия
Лонг: 40 мм
Ширина: 32 мм
Два выходного сиденья RCA: 20 мм
Обновленная версия отображает изображение:
Подарить две цветные линии:
Пожалуйста, обратите внимание на формат ввода:
