Raspberry Pi 3/2/B+ Светодиодный экран полной цветовой линии 3 8*8 точечный модуль матрицы

Цена: 793руб.    (¥37.5)
Артикул: 554420200135
Доставка по Китаю (НЕ включена в цену):
64 руб. (¥3)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:michaelgenesis8
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥15317руб.
¥48010 109руб.
¥7380153 726руб.
¥851 797руб.
  • Информация о товаре
  • Фотографии

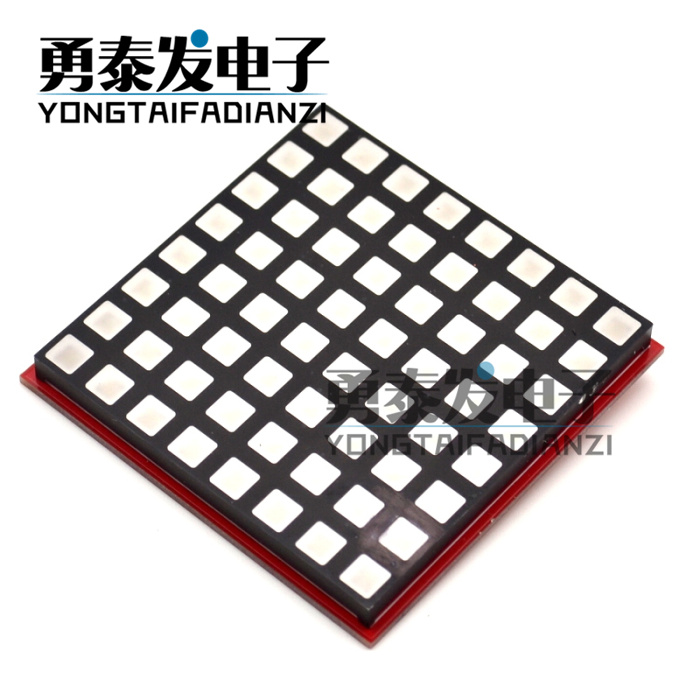

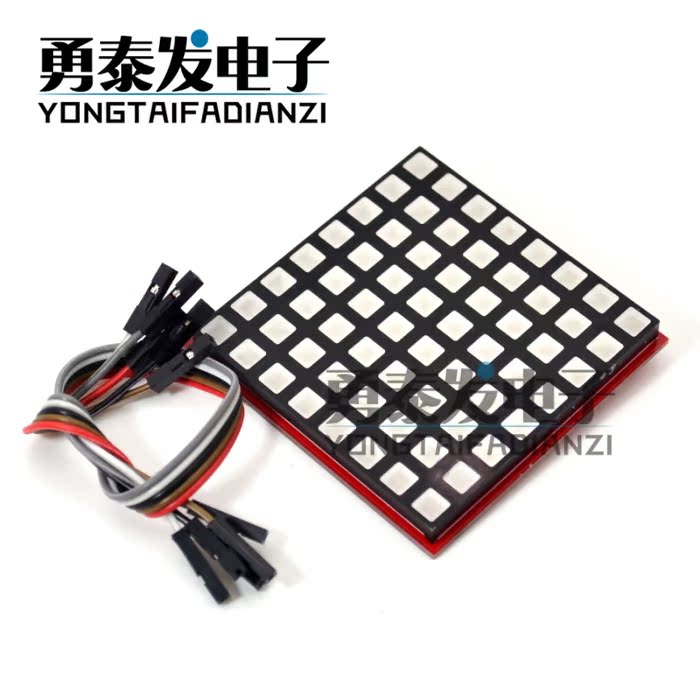

RPI-RGB-LED-Matrix Этот8x8 RGBЭкран с полноцветным матрицей точечной точки основан на74HC595 Супер простое -до точечного экрана -матрица для разработки чипов, он может быть совместимы почти со всеми платами разработки, такими как: Arduino Вся серия, малиновая школа, банановая школа иSTM32 Серия и51Одиночная машина.

Оно используетSPI Протокол связывается с одноэтажной машиной или платой разработки, которая имеет характеристики быстрого скорости и удобной работы.





Широко по каждому пространству производителяmakerОн используется для создания художественного отображения, предупреждения и других продуктов логотипа.

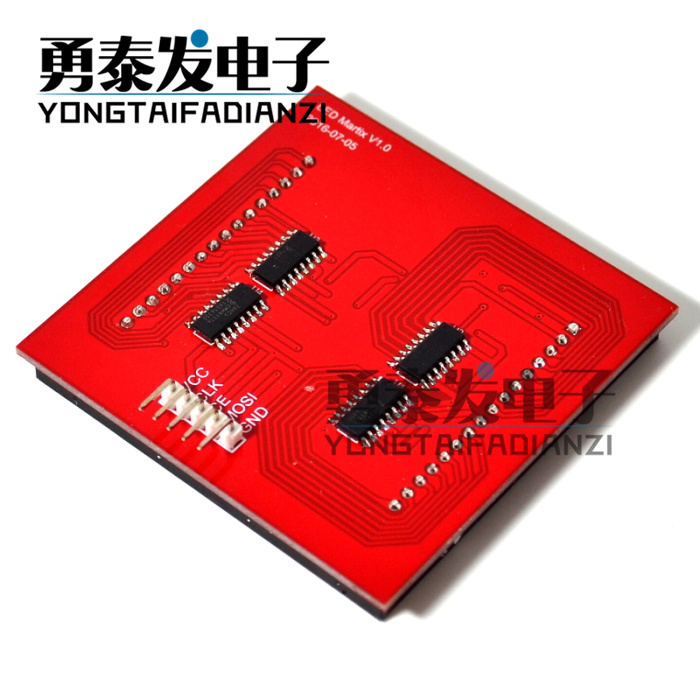

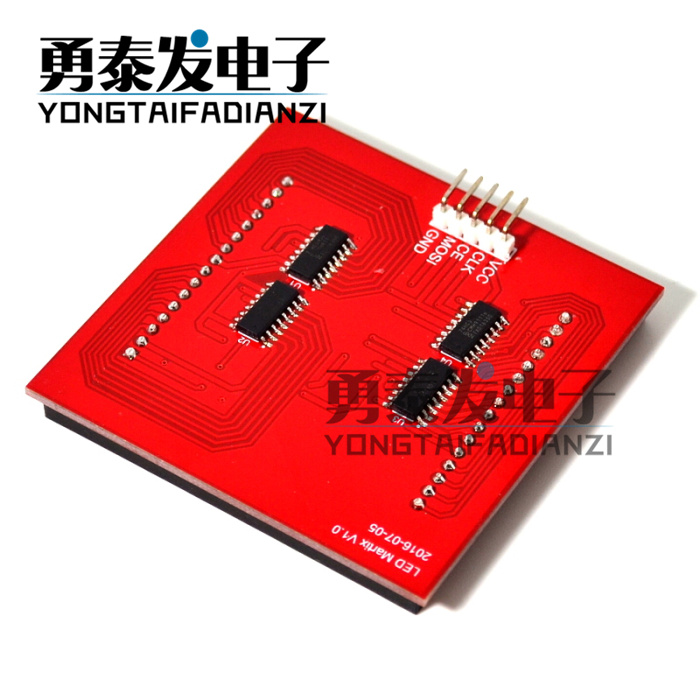

·         на основе 74HC595 чип

·         поддерживатьSPIпротокол

·         Низкое энергопотребление

·         RGBПолная -колорная поддержка

Как подключиться:

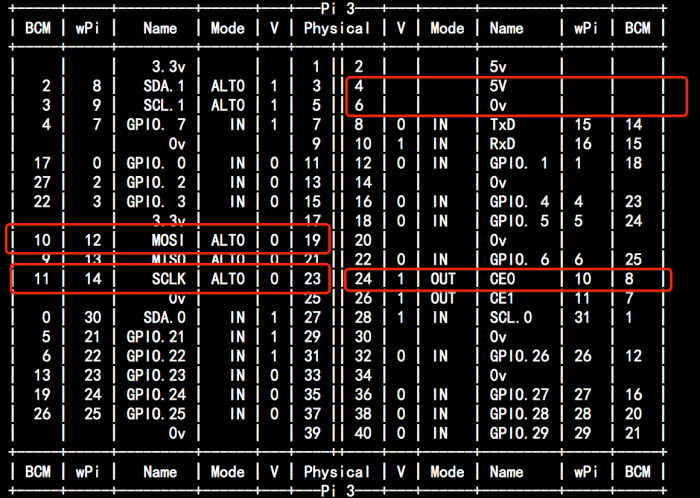

Для метода проводки, пожалуйста, обратитесь к таблице ниже и значкам последующего.5Корневая линия, а именноVCC,GND,CE,MOSI,SCLKСущность

Таблица проводки:

малиновый пирог

RPI-RGB-LED-Matrix

5V

VCC

GND

GND

GPIO11(BCM)

CLK

GPIO8(BCM)

CE

GPIO10(BCM)

MOSI

Как ездить:

1.      Все операции здесь основаны на сжигании операционной системы Raspberry Pai.wiki.52pi.comСвязанные документы в системе записи для сжигания системы.

2.      Сначала войдите в систему и откройте терминал, а затем отредактируйте следующую команду /boot/config.txt Файл для включенияSPIФункция

sudo vim.tiny /boot/config.txt

Введите следующие параметры:



device_tree=bcm2710-rpi-3-b.dtb

dtparam=spi=on

Сохраните и выйдите, перезапустите малину.

2.Отредактируйте файл и назвал егоmatrix.c, Затем заполните следующееCЯзыковой код и сохранить выход.

sudo vim.tiny  matrix.c

Введите следующий контент:

#include<stdio.h>

#include<wiringPi.h>

#include<wiringPiSPI.h>

#include<stdint.h>

&nbsp;

#define RED_DATA 0

#define BLUE_DATA 1

#define GREEN_DATA 2

&nbsp;

int main(void)

{

&NBSP;

&nbsp; wiringPiSetup();

&nbsp; wiringPiSPISetup(0,500000);

&nbsp; while(1)

&nbsp;&nbsp;&nbsp;&nbsp; {

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&NBSP;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; int j;

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; int x=2;

&nbsp;&nbsp;&nbsp; for ( j=0;j<8;j++)

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; {

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; data[0] = ~heart[j];

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; data[2] = 0xFF;

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; data[1] = 0xFF;

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; data[3] = 0x01<< j ;

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&NBSP;

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; delay(x);

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; };

&nbsp;&nbsp;&nbsp; };

}

&nbsp;

3..использоватьGCCКомпилятор компилирует и выполняет этот файл, чтобы увидеть эффект.

sudo&nbsp; gcc&nbsp;-o&nbsp;matrix&nbsp; matrix.c&nbsp; -lwiringPi

sudo&nbsp; ./matrix

Если у вас все еще есть вопросы или вы хотите узнать больше о связанных продуктах, посетите ссылку ниже.Спасибо за сотрудничество!

http://wiki.52pi.com/index.php/rpi-rgb-d-matrix_sku:ep-0075
