Q641F46-16C паттерновой сталь пневматический фториновый клапан Патлин и щелочная коррозия Иворийская выкладка

Цена: 9 014-137 437руб.    (¥428)
Артикул: 550577281271

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:michaelgenesis8
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • DN80
  • DN15
  • DN32
  • DN25
  • DN200
  • DN40
  • DN65
  • DN125
  • DN50
  • DN100
  • DN150
  • DN20
Добавить в корзину
Другие товары этого продавца
¥15317руб.
¥48010 109руб.
¥7380153 726руб.
¥851 797руб.
  • Информация о товаре
  • Фотографии
Цвет: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200

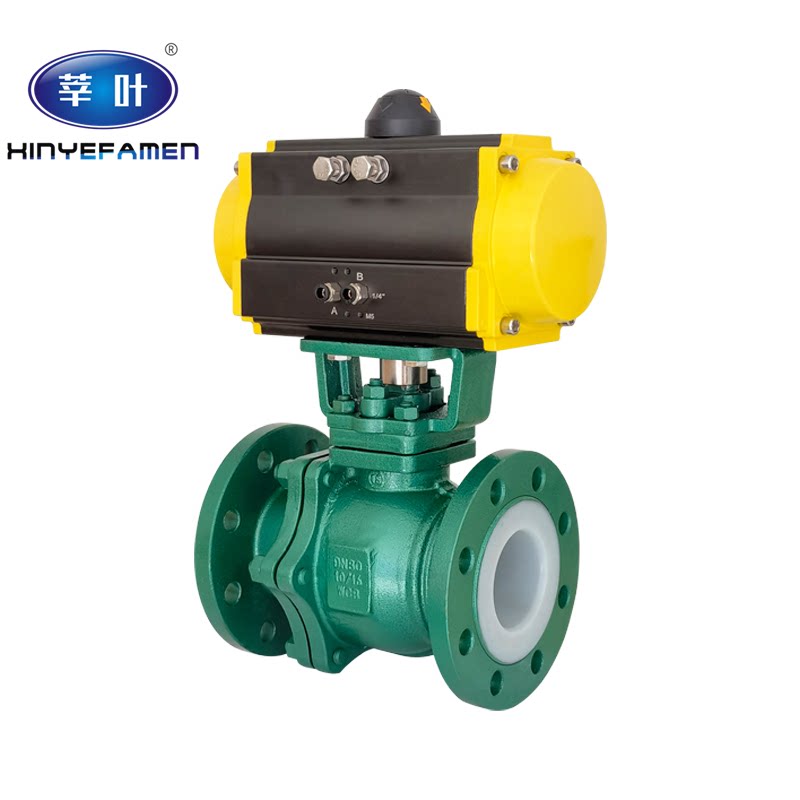

Q641F46 Пневматический фториновый клапан обзор продукта:

Q641F46 Пневматический фториновый клапанОн состоит из пневматических приводов и фториновых клапанов. При обычных шариковых клапанах преимущества предметов могут иметь высокую производительность уплотнения и низкий рабочий момент в диапазоне больших различий в давлении и больших температурных различий.Пневматический клапан фтора может использоваться для переключения или регулировки.

Коррозия -резистентный газовый клапан широко подходит для транспортировки жидкости и газа (включая пара) в различных типах промышленных трубопроводов в различных типах промышленных трубопроводов, особенно с тяжелой коррозийной средой, такой как: серная кислота, гидрофлуорическая кислота, фосфат , хлор, сильный, сильный щелочный, ваншуй и т. Д.

Основные технические параметры тела клапана и внутренние части:

Корпус клапана
Двухэтапный лисирующий клапан (тетрамофлюоро)
Номинальный диаметр
DN15 ~ DN400
Номинальное давление
PN1.6, 2,5, 4,0 МПа; ANSI 150, 300 фунтов; JIS 10, 20, 30K
Стандарт фланца
GB, JB, HG, JIS, ANSI, DIN
Тип соединения
тип фланца
Крышка
Давление болта плотно
правильная температура
-40 ~+180 ℃
Сфера
"O"Полный фториновый мяч
Характеристики потока
Аппроксимация быстрых характеристик открытия
Запечатывание
V -тип политетрафторээтиленовый наполнитель, гибкий наполнитель графита и т. Д.

Исполнительное агентство:

Модель привода
Gt, at, aw series series и двойные эффекты пневматический привод
Газоснабжение
0,4 ～ 0,7 МПа
Газовый интерфейс
G1/4", G1/8", G3/8", G1/2"
Температура окружающей среды
-20 ~+90 ℃
Форма
Агентство по казне одноэффективного действия: Qi Guan (b) -позиция долины (F); Qi kaishi (k) -The Valley Pass (FC)
Агентство по исполнению двойного действия: Qi guan (b) -позиция клапана (fl), когда Qi потерян; Qi kaifang (k) -the Vallery Bit (FL)
Доступное вложение
Позиционер, соленоидный клапан, деградатор воздушного фильтрации, консервационный клапан, переключатель маршрута, конвейер положения клапана, механизм ручного колеса и т. Д.

Материалы основных деталей:

Корпус клапана
Чугун, литая сталь, нержавеющая сталь
Клапан ядро
Нержавеющая сталь+политефлюоры слабые (F46)
Сиденье клапана
Polyte Flike Debue (F46)
Шток клапана
2Cr13
наполнитель
Гибкий графит, политефлюро слабый
Скобка
Чугун, литая сталь, нержавеющая сталь
Связь
25, 35, 45



Основные показатели производительности

Назван Digest DN (MM)
15
20
25
32
40
50
100
125
150
200
250
300
350
400
Разрешить разность давления (MPA)
≤
Объем
0 ~ 90°
Discovery Q q
Мягкая печать VI Уровень
Основная ошибка
Принесите позиционера: меньше, чем полный маршрут±2%
Возвращаться
Принесите позиционера: менее 2% от полного маршрута

Основные спецификации производительности

Испытательное давление (МПа)
Номинальное давление (MPA)
Уровень стресса (класс)
JIS(K)
1.6
2.5
4.0
6.4
10.0
150
300
600
10K
20K
Тест на интенсивность
2.4
3.75
6.0
9.6
15.0
3.0
7.5
16.5
2.4
3.8
Тест на герметизацию
1.76
2.75
4.4
7.04
11.0
2.2
5.5
12.1
1.5
2.8
Аттестатный тест
0,4 ～ 0,7 МПа



Q641F46 Пневматический фториновый клапан в основном подключенный размер:

Назван Digest DN (MM)1520253240506580100125150200250300
L130140150165180200220250280320360400630750
H44.549556565759095115127140172.5310350
H1Определяется в соответствии с агентством динамического исполнения
A
D95105115140150165185200220250285340405460
D1657585100110125145160180210240295355410
D2465665768499118132156184211266319370
n-φd4-144-144-144-184-184-184-188-188-188-188-2212-2212-2612-26

Примечание. Приведенные выше параметры основаны на национальном стандарте PN1.6MPA.
