Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
1. Классификация измерителя деформации
В соответствии с чувствительным материалом сетки его можно разделить на три категории: металлический, полупроводник, металлический или металлический оксид
1, Металлический показатель деформации включает в себя шелковой (проволочный цилиндр, короткомусложенный) деформационный измеритель, деформацию фольги и тонкий измеритель деформации;
2. Измеритель полупроводникового штамма включает в себя полупроводниковый измеритель для полупроводникового измерителя, диффузионный полупроводник -измеритель и тонкоплентную полупроводниковую деформацию;
3. Металлосидная пульпа металла или металла в основном изготовится из толстого мембранного измерителя.
Этот магазин - все металлические металлические измерители.
Во -вторых, основные параметры показателя деформации
1. Значение сопротивления показателя деформации
Сопротивление показателя деформации относится к измеренному значению сопротивления, которое деформация находится в случае среды комнатной температуры, не установленная и непоколебимая.
Выбор значения сопротивления показателя деформации в основном основан на требованиях объекта измерения и прибора измерения.
2,Чувствительный коэффициент метра деформации
Чувствительный коэффициент измерителя деформации относится к: когда измеритель деформации вставлен на поверхность испытательных частей в одном напряженном состоянии, а ее продольная (чувствительная вертикальная линия сетки) параллельна направлению напряжения, скорость изменения сопротивления и поверхность испытательных частей параллельна.εВ направлении чувствительной вертикальной линии сетки на поверхности испытательных частей на поверхности испытательных частей; RRΔпо причинамεОтносительные изменения сопротивления деформации.
Коэффициент чувствительности показателя деформации в основном зависит от чувствительного коэффициента чувствительного материала сетки, но они не равны. Он превращается в чувствительность после того, как он превратился в чувствительную сетку. испытательных частей передаются в чувствительную сетку через основание и клей. Чувствительная сетка.Следовательно, коэффициент чувствительности показателя деформации является полным индикатором, затронутым различными факторами.И укажите его среднее номинальное значение и стандартную ошибку на упаковке.Обычно используемый коэффициент чувствительности деформации составляет 2,0 ~ 2,4.
3. Предел деформации измерителя деформации
Предел деформации измерителя деформации означает, что при условии, что температура является постоянной, тестовые части с измерителем адаптации постепенно загружаются, и относительная ошибка инструкций деформации и реального деформации измеренного компонента (обычно указывается как 10%) не превышает реального значения реального значения.Фактически, предел деформации означает максимальное реальное значение деформации, которое штамм может работать, когда деформация не превышает указанные нелинейные ошибки.
Чувствительный коэффициент наиболее чувствительных материалов сетки меняется очень мало в диапазоне эластичности.
A. Производительность клея и базовых материалов;
б.
c. Качество установки показателя деформации.
Выберите клей и базовые материалы с более высокой прочностью сдвига, производством и установкой базы управления хронографом, а клейкий слой не должен быть слишком толстым и правильно затвердевшим;
Повышение рабочей температуры значительно снизит ограничение деформации, а предел деформации температуры среды и высокая температура при высокой температуре ниже, чем нормальный показатель деформации температуры.
4. усталостная жизнь метра деформации
Срок службы усталостного измерителя относится к: под влиянием постоянной амплитудной значения, штамм работает непрерывно работать до тех пор, пока не будет получено количество циклов при возникновении утомляемого повреждения.
Когда появляется одна из следующих трех ситуаций, это можно считать усталостью и повреждением:А.
Причиной повреждения усталости является то, что во время измерения динамического напряжения под влиянием перекрестной систем, измеритель отклика изменится с несколькими циклами, а его коэффициент чувствительности изменится с увеличением количества циклов деформации.Это в основном вызвано факторами, такими как дефекты чувствительных сетей (выходы и трещины на сетке), изменения сопротивления контактной сопротивления внутренней точки припоя, снижение прочности клея и плохое качество установки в штамме.Чтобы улучшить срок службы усталости измерителя напряжения, следует уделять особое внимание методу соединения и качеству сварных суставов между свинцом и чувствительной сеткой.
В -третьих, структура показателя деформации
Измеритель деформации сопротивления в основном состоит из чувствительных сетей, оснований, ведущих линий и слоев покрытия.
1. Чувствительная сетка—Сетка, сделанная из сплавной проволоки или фольги.Он может преобразовать деформацию на поверхности измеренного компонента в относительно изменчивое сопротивление.В настоящее время широко используемыми металлическими материалами, чувствительными к металлу, являются медные никелевые сплавы, никель -хромий сплав, никелевый сплав молибдена, сплав на основе железа, платиновый сплав, сплав с сплавом тарелки и т. Д.
2. База—Часть измерителя деформации сопротивления.Его роль состоит в том, чтобы поместить чувствительную сетку навсегда или временно временно на нее до того, как на испытательный кусок был установлен показатель деформации, и в то же время чувствительная сетка и испытательные части чувствительной сетки и метр клея были изолированы.Общие базовые материалы включают бумагу, клейкую пленку (эпоксидная смола, фенольная смола, полиэфирная смола, политид и т. Д.), Стекло -волоконно -ткань, металлические тонкие таблетки и т. Д.
3, лидерство—Лидером штамма резистора является шелковое или полосовое металлическое провода из чувствительной сетки.Обычно свинец является частью сетки деформации, соединяющей чувствительную сетку и становится частью показателя деформации.
4. Обложка слоя—Крыш слой сопротивления сопротивления используется для защиты чувствительной сетки, чтобы избежать повреждения механической или предотвращения окисления при высокой температуре.Обычно используется стеклянная ткань, сделанная из базисного или органического клея (такого как эпоксидная смола, фенольная смола и т. Д.) В качестве слоя крышки.Материалы обложки включают бумагу, клейкую пленку и стеклянную ткань.В -четвертых, применение и принцип работы таблеток деформации металла.
В штамме сопротивления есть два приложения: одно из них является чувствительным элементом, который непосредственно используется для измерения деформации испытательных частей; в эластичные компоненты.При измерении пленкой деформации вставьте ее на поверхность субъекта.Когда тестируемый объект деформируется, чувствительная решетка пленки деформации также деформируется с ним.
Принцип работы металлического сопротивления должен быть сопротивлением сопротивления, то есть, когда металлическая проволока напряжена, сопротивление будет изменяться соответствующим образом при возникновении механической деформации (растяжение или сжатие).Теоретическая формула эффекта деформации сопротивления заключается в следующем:
R=ρ*(L/S)
В формуле:ρ—Удельное сопротивление (сопротивление (Ω·mm2/m) L—Длина металлического провода (м) S—Секция металлической проволоки (мм2)
Из верхней формы видно, что металлическая проволока находится в процессе стабилизации, а механическая деформация подвергается напряжению.ρ, L и S должны измениться, что неизбежно вызывает изменения в сопротивлении металлического провода.Когда внешняя сила растягивается, длина увеличивается, накопление секции уменьшается, и значение сопротивления увеличивается;Следовательно, до тех пор, пока могут быть измерены изменения в значении сопротивления, может быть известна отклик металлического провода.Это отношение к обращению
ΔR/R=Koε
Формула: р—Измените количество значения сопротивления металлической проволоки;
Ko—Коэффициент чувствительности металлических материалов, в основном определяется методом испытаний, и в основном является постоянным значением в пределах упругого предела;
ε—Значение осевого деформации металлического материала, то естьε=ΔL/L,ПоэтомуεДля длины длины для металлического шелка его обязанность составляет от 0,24 до 0,4.
В практическом применении сопротивление металла должно быть вставлено на поверхность эластичного элемента датчика или на поверхности частей голода.Когда эластичный элемент в датчике или измеренные механические части измеренных механических частей вызывают деформацию, наставленная на нем лист деформации также следует той же механической деформации, вызывая соответствующие изменения в сопротивлении деформации.В настоящее время таблетка штамма сопротивления преобразует количество механиков в переменную выходной сигнал сопротивления.
Описание спецификации серии BF
База: модифицированный фенол;; Полностью закрытая структура;
Высокая точность, хорошая стабильность, удобное использование, подходящие для датчиков уровня 0,02.
Основные спецификации | BFряд |
Типичное сопротивление | 350 |
Допуск к среднему значению сопротивления | ≤±0.1% |
Чувствительный коэффициент | 2.00-2.20 |
Чувствительные коэффициенты разбросаны | ≤±1% |
Ограничение напряжения | 2.0% |
Усталостная жизнь | ≥1M |
Температурная самооценка коэффициента | 9,11,16,23,27 |
Диапазон рабочих температур | -30-+80 |
BF350-3AA (23) N8
Номер продуктадлинныйxШирина3.2x3.1
Базовый размердлинныйxШирина7.4x4.4
Чулок модельN*Для метки Creep метка отличается, а перистальтические значения различны.
(+ПолемN9>N7>N5>N3>N1>N0>N8>N6>N4>N2>T0>T2>T4>T6>T8>T1>T3>T5(-) Фактический ползучий между соседними этикетками разные0.01-0.015%FS/30min
Принцип схемы (см. Рисунок):
Как правило, датчик использует группу эквивалентных резисторов с четырьмя типами для образования мостовой схемы, такой как Wyethon.R, бДля входного терминала G, W в качестве выходного конца, RS играет роль в защите цепи.Регулируя нулевой баланс схем регулировки RS и R1.
Спецификация деформации

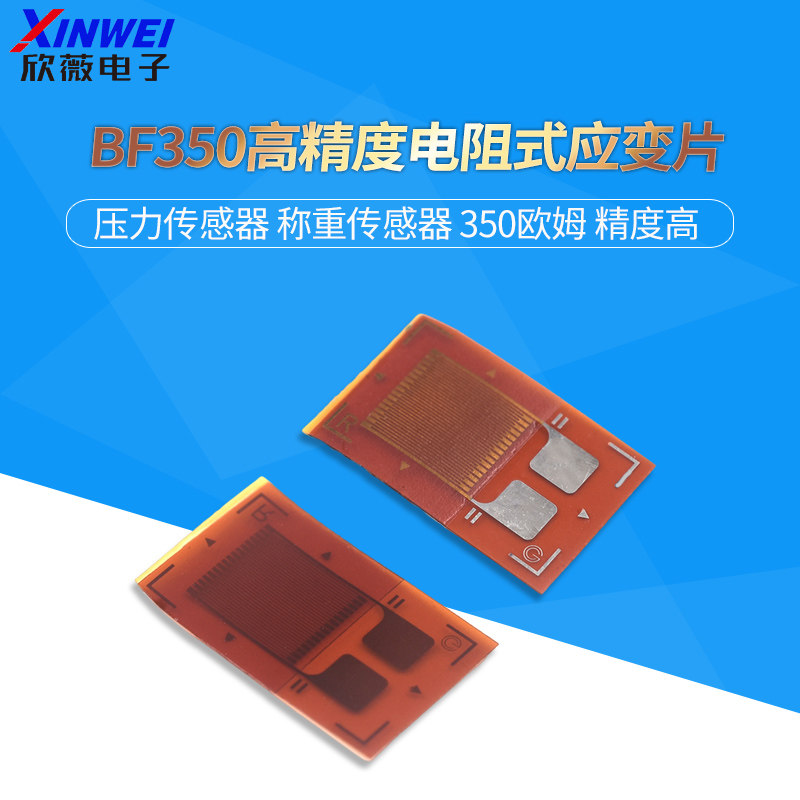

Фактические объекты, проданные этим небольшим магазином, показаны на приведенном выше рисунке. , высокая точность, хорошая стабильность, часто используется для датчиков с уровнем 0,02.
Модель:BF350-3AA(**ПолемN*
Сетка: длиннаяxШирина3.2x3.1mm
Базовый размер: длинныйxШирина7.4x4.4mm
Базовый материал: модифицированная фенольная основа.
Материал сетки: изготовлен из медной фольги Kang,Полностью закрытая структура.
Сопротивление: 350 Ом
Основные спецификации | BF Series |
Типичное сопротивление | 350 |
Допуск к среднему значению сопротивления | ≤±0.1% |
Чувствительный коэффициент | 2.00-2.20 |
Чувствительные коэффициенты разбросаны | ≤±1% |
Ограничение напряжения | 2.0% |
Усталостная жизнь | ≥1M |
Температурная самооценка коэффициента | 9,11,16,23,27 |
Диапазон рабочих температур | -30-+80 |
Как использовать счетчик адаптации
(1) Это в основном применимо к производственному процессу датчика давления на уровне 0,02.Уровень 0,02 означает, что выходная ошибка в полном диапазоне находится в диапазоне положительного и отрицательного 0,02.Точность высока.Я опишу это подробно позже.
(2) непосредственно измерить деформацию компонента.
Вставьте трансформатор непосредственно в сайт деформации компонента ток) может быть.
(3) Выбор схемы (очень критический красный)
Сопротивление пленки деформации очень мало, и должна быть подходящая схема, чтобы обнаружить ее небольшие изменения. ), а затем соответствующим образом обрабатывает этот сигнал (усилитель).
