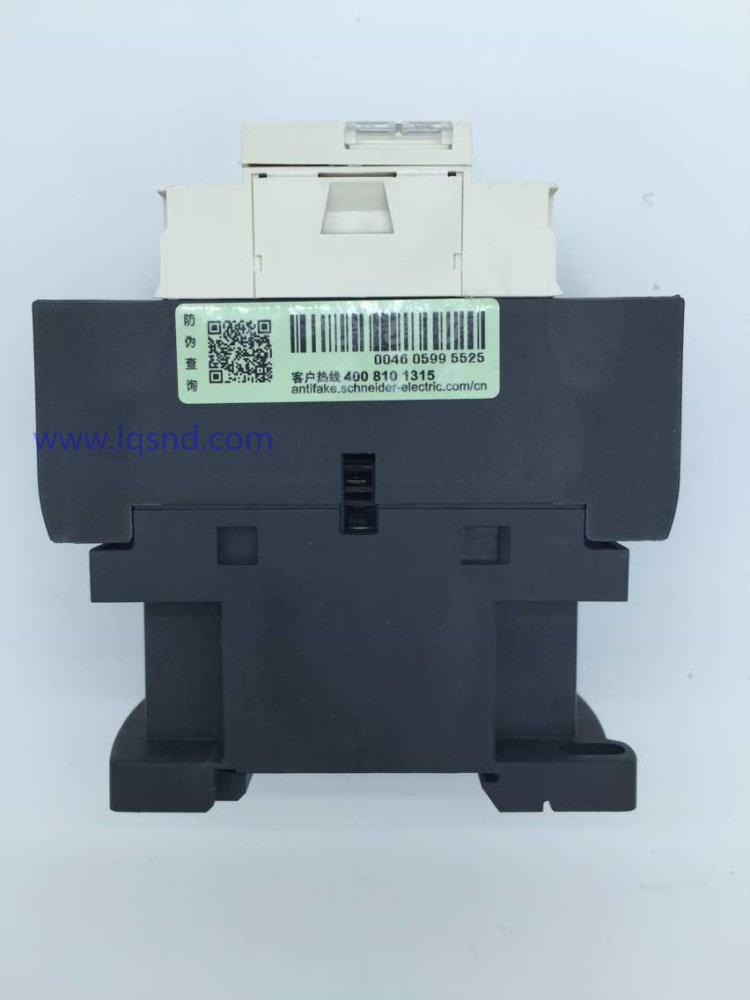

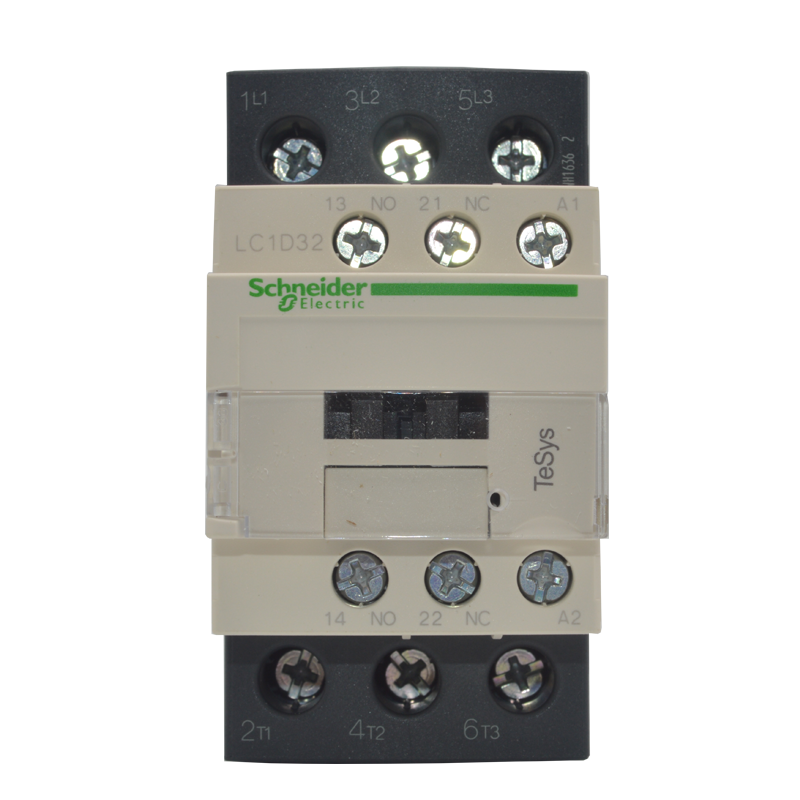

Оригинальный подлинный Schneider LC1D38M7C Контактор-LC1-D38M7C AC220V
Цена: 2 304руб. (¥109)
Артикул: 547738197277
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:xulei85410
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥10212руб.
¥6.6140руб.
¥46972руб.
¥17.5370руб.
Особенности продукта
| серия продуктов | TeSys | |
| Название продукта | D | |
| Тип продукта | Контактор | |
| наименование товара | LC1D | |
| Сокращение продукта | LC1D32 | |
| Поле приложения контактора | Применить к коммуникационной нагрузке коэффициента мощности, превышающего или равен 0,95 Мотор клеток мыши, применяемый к соединению между разделением соединения | |
| Используйте категорию | AC-1 AC-3 | |
| Количество полюсов | 3P | |
| Крайный контактный тип | 3 NO | |
| Рабочий ток с рейтингом [т.е.] | 32 A (AC-3, Ue<= 440 V,θ<= 60°C) 50 A (AC-1, Ue<= 440 V,θ<= 60°C) | |
| Напряжение цепи управления | 24 V, AC 50/60 Hz | |
| Вспомогательный тип контакта | 1 NO + 1 NC |
| Оцененное рабочее напряжение [UE] | Схема питания:<= 690 V Схема питания:<= 225 V | |
| Электроэнергия (кВт) | 15 kW (380/400 V) 18.5 kW (660/690 V) 18.5 kW (500 V) 7.5 kW (220/240 V) 15 kW (415/440 V) | |
| Электрическая жизнь | 1,4 миллиона раз (AC-1) 1,6 миллиона раз (AC-3) 2,6 миллиона раз (AC-3) | |
| Механическая жизнь | 15 kA2.s | |
| Максимальная рабочая частота | 3600 раз/ч (температура окружающей среды<= 60°C) | |
| Время действия | Сломан: 4 ... 19 Миллиселиз Закрыть: 12 ... 22 миллисекунд | |
| Управляющее ограничение напряжения | Выпуск: 0,3 ... 0,6 UC 50/60 Гц Запустить: 0,8 ... 1,1 UC 50 Гц Запустить: 0,85 ... 1,1 UC 60 Гц | |
| (~ 50 Гц поддерживает) Потребляемая энергопотребление (VA) | 7.5 VA 60 Hz 7 VA 50 Hz | |
| Ток нагрева согласован [ITH] | Схема сигнала: 10 A (θ<= 60°C) Основная цепь: 50 a (θ<= 60°C) | |
| Средний импеданс | 2 МОм (ITH 50 Гц) | |
| Рассеяние | 2...3 W (50/60 Hz) | |
| Номинальный ток с коротким толерантностью [ICW] | Схема сигнала: 100 a, продолжительность: 1 с Схема сигнала: 120 а, продолжительность: 500 мс Схема сигнала: 140 а, продолжительность: 100 мс Основная цепь: 260 а, продолжительность: 10 с (<= 40°C) Основная цепь: 138 а, продолжительность: 1 минута (1 минута (1 минута (<= 40°C) Основная цепь: 60 а, продолжительность: 10 минут (10 минут (<= 40°C) Основная цепь: 430 а, продолжительность: 1 с (<= 40°C) | |
| Следуйте в сочетании с реле | Основная цепь: GG 63 A, 2, U, U<= 690 V Сигнальный цикл: GG 10 A, в соответствии с IEC 60947-5-1 Основная схема: GG 63 A, 1, U, U, U, U,<= 690 V | |
| Категория перенапряжения | III | |
| Оценное напряжение изоляции [UI] | Основная цепь: 690 В, в соответствии с IEC 60947-4-1 Схема сигнала: 690 В, в соответствии с IEC 60947-1 | |
| Langyong ингибирующий модуль | Нет встроенного модуля подавления волн | |
| Вспомогательный тип контакта | Механическое соединение: 1 Нет + 1 NC, (в соответствии с IEC 60947-5-1) Зеркальное изображение с основным состоянием контакта: 1 NC, (в соответствии с IEC 60947-4-1) | |
| Частота цикла сигнала | 25...400 Hz | |
| Минимальный ток коммутатора [IMIN] | Сигнальная петля: 5 мА | |
| Нет больше времени | Потеря мощности: 1,5 миллисекунд (контакт между NC и NO) Электричество: 1,5 миллисекунд (контакт между NC и NO) | |
| Сопротивление изоляции | >10 МОм (сигнальный цикл) | |
| Способ установки | Установка нижней пластины Направляющая железнодорожная установка | |
| Способность проводки | Цикл управления: зажим через винты, 1 кабель 1 ... 4 мм2, мягкий провод, без проводки. Цикл управления: зажим через винты, 2 кабеля 1 ... 4 мм2, мягкий провод, без проводки. Цикл управления: зажим через винты, 1 кабель 1 ... 4 мм2, мягкий провод, с клеммами проводов. Цикл управления: крепление болта, 2 кабеля 1 ... 2,5 мм2, мягкий провод, с линией линии. Цикл управления: зажимайте винты, 1 кабель 1 ... 4 мм2, жесткий провод, без проводки. Цикл управления: зажимайте винты, 2 кабеля 1 ... 4 мм2, жесткий провод, без проводки. Основная цепь: зажим через винты, 1 кабель 2.5 ... 10 мм2 проводка Внешний диаметрØ: 10 мм, мягкая линия, без проводки терминалов. Основная цепь: зажим через винты, 2 кабеля 2.5 ... 10 мм2 проводка Внешний диаметрØ: 10 мм, мягкая линия, без проводки терминалов. Основная цепь: зажим через винты, 1 кабель 1 ... 10 мм2 проводка внешний диаметрØ: 10 мм, мягкие линии, с проводными терминалами. Основная цепь: зажим через винты, 2 кабеля 1.5 ... 6 мм2 проводка Внешний диаметрØ: 10 мм, мягкие линии, с проводными терминалами. Основная цепь: зажим через винты, 1 кабель 1,5 ... 10 мм2 внешний диаметр проводкиØ: 10 мм, жесткая линия, без проводки терминалов. Основная цепь: зажим через винты, 2 кабеля 2.5 ... 10 мм2 проводка Внешний диаметрØ: 10 мм, жесткая линия, без проводки терминалов. | |
| Факел | Схема управления: 1,7 нм (Ø6 плоского рта) Схема управления: 1,7 нм (№ 2 поперечного винта) Основная цепь: 2,5 нм (Ø6 плоского рта) Основная цепь: 2,5 нм (Ø6 плоского рта) Основная цепь: 2,5 нм (№ 2 поперечного винта) Основная цепь: 2,5 нм (№ 2 поперечного винта) | |
| высота | 85 mm | |
| ширина | 45 mm | |
| Глубина | 92 mm | |
| Характеристики управления | AC 50/60 Hz | |
| Оцененное напряжение толерантности к воздействию [UIMP] | 6 кВ (в соответствии с IEC 60947) | |
| Защитная крышка | Нет | |
| (~ 50 Гц поглощение) Потребляемая энергопотребление (VA) | 70 VA 20°C 60 Hz 70 ВА в 20°C 50 Hz | |
| Вес изделия | 0.375 kg | |
| Характеристики некулярной совместимости | M2 | |
| Модель | LC1D |
| Стандарты, соответствующие | IEC 60947-4-1 GB 14048.4 | |
| Сертифицированный продукт | CCC | |
| Уровень загрязнения | 3 | |
| Защитные меры | Th (в соответствии с IEC 60068-2-30) | |
| Уровень защиты IP | Передняя панель IP2X Основная цепь подходит для IEC 60529 Схема катушки передней панели IP2X подходит для IEC 60529 | |
| Запустить температуру | -5...60°C | |
| Хранить температуру окружающей среды | -60...80°C | |
| Окружающая температура воздуха | -40...70°C (разрешено под UC) | |
| Более высокая высота работы | 3000 м (нет) | |
| Рефрактерная сопротивление и аномальная высокотемпературная способность | 850°C (соответствует IEC 60695-2-11) | |
| Производительность против IP -IPPACT, вибрация | Сейсмическое сопротивление (открытый контакт): 2 GN (5 ... 300 Гц) Сейсмическое сопротивление (закрытое состояние): 4 GN (5 ... 300 Гц) Производительность против IPPACT (закрытое состояние контакта): 15 GN 11 MS Производительность против IPPACT (открытое контактное устройство): 8 GN 11 миллисекунд | |
| Качественная идентификация | Заявление CE |
| Тип продукта | Зеленая премиальная продукция | |
| Правила ROHS (код даты: yyww) | соответствовать с Неделя 47, 2008 - Электрическая декларация Schneider Conformity Электрическая декларация Schneider Conformity | |
| Достичь правил | Содержание токсичных и вредных веществ все ниже в ограниченных требованиях, предусмотренных охватом | |
| Защита окружающей среды | предоставить поддержку | |
| Руководство по переработке | Зеленые экологически чистые продукты могут быть переработаны после оставления |
