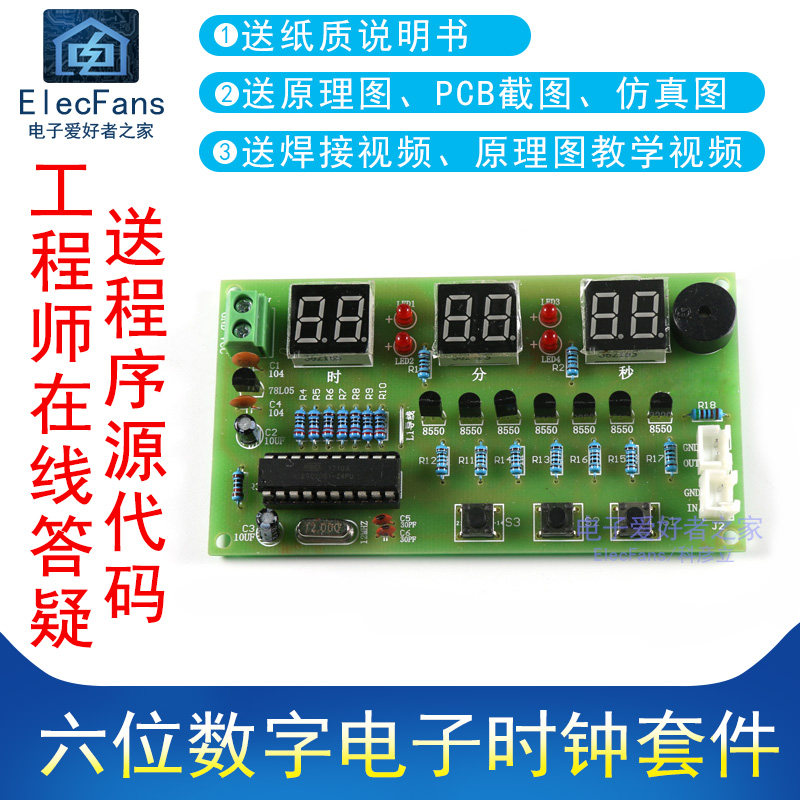

(Продажи) Шести -дигитный часовой комплект Электронные часы at89c2051 Одно -хип -микрокомпьютер E -ENTHUSIAST'S HOME
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Обратите внимание: у комплекта нет источника питания и линии, вам нужно купить его самостоятельно в нашем магазине, спасибо!
Многофункциональный шести -дигитный часовой комплект
Параметры комплекта:
Питание: 5-12 В (четыре светодиода в середине напряжения выше 6,5 В яркие)
Размер доски: 10,0*5,5 см
Этот набор однознавного микрокомпьютера AT89C2051 был записан в программу часов, и он используется для его использования без отладки.В основном он используется для электронных энтузиастов.
Сварное производственное видео:http://v.qq.com/x/page/b0808qzlneu.html
Канал передачи данных:https://pan.baidu.com/s/1xli7y7v7v7lhcfpd11ecpeiq Extract Code: a1b2

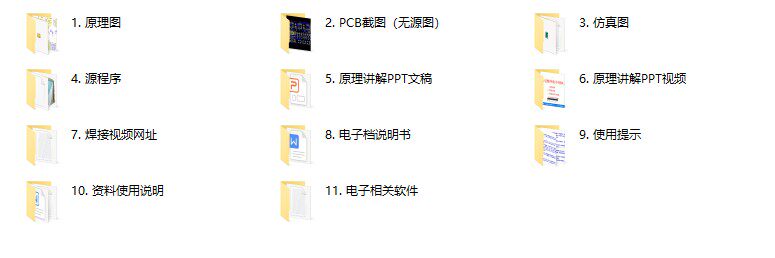

предоставить информацию:

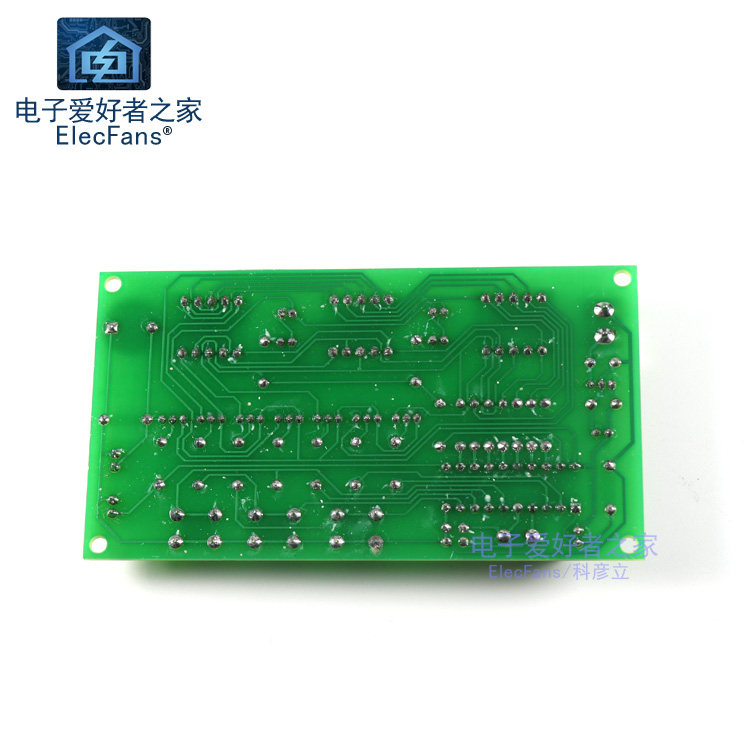

Пепляная плата:

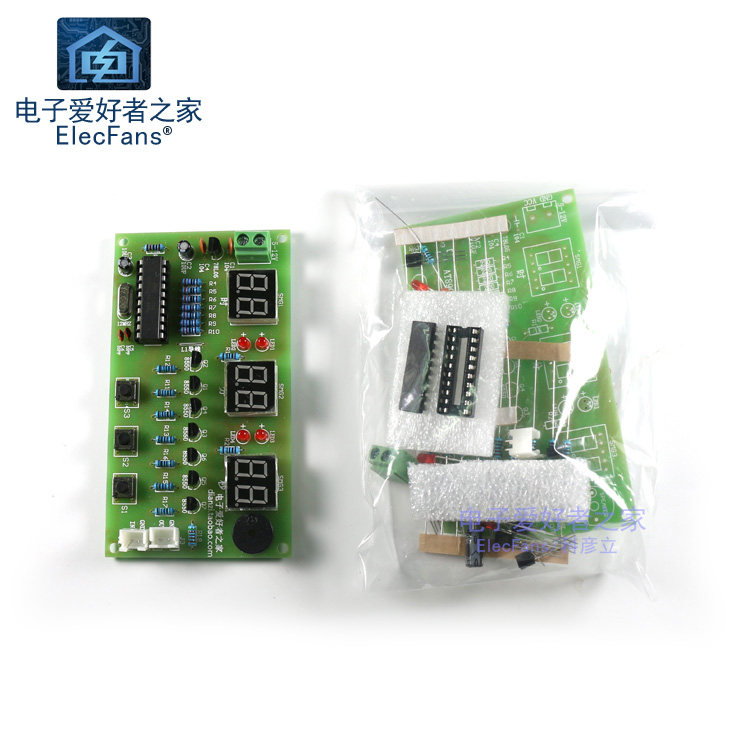

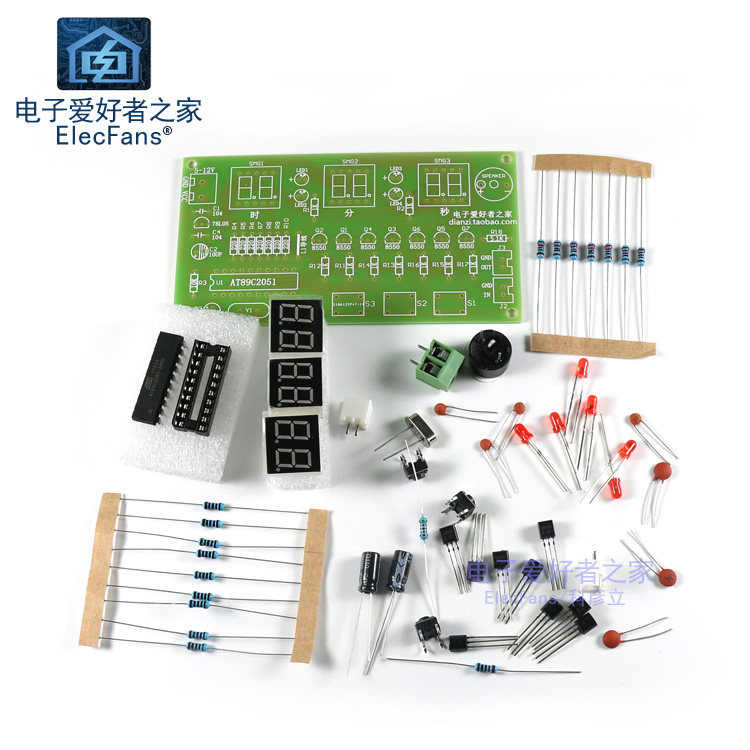

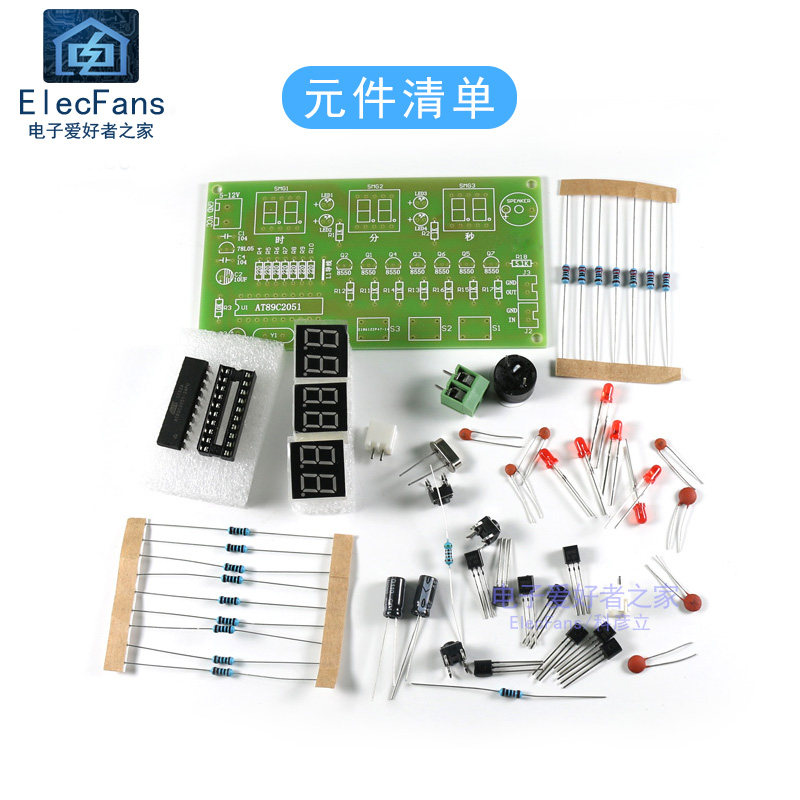

Полный набор свободных частей:

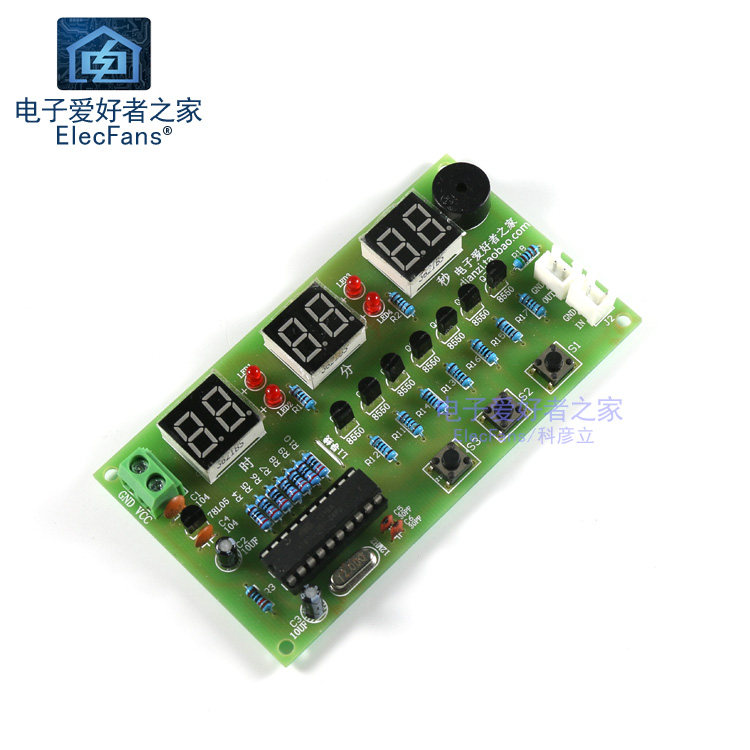

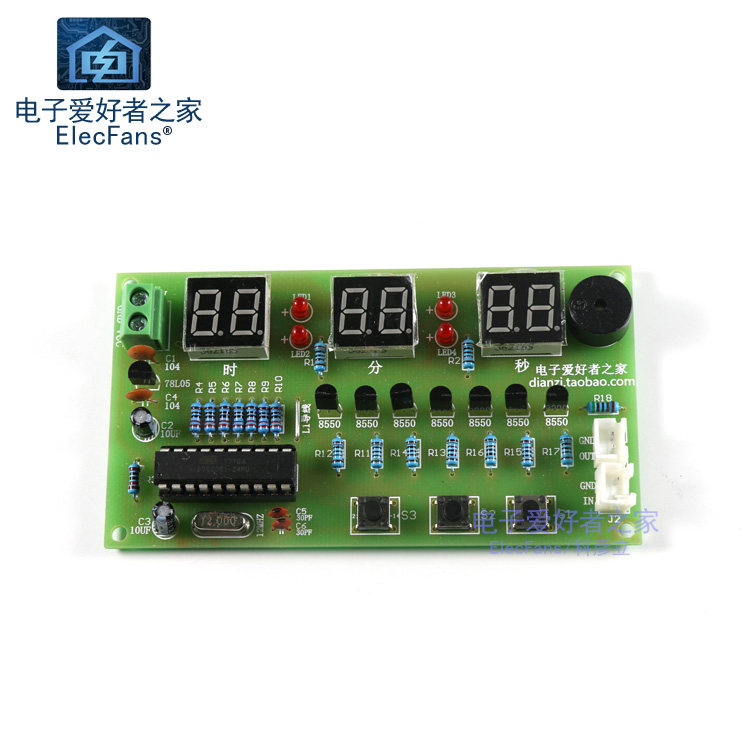

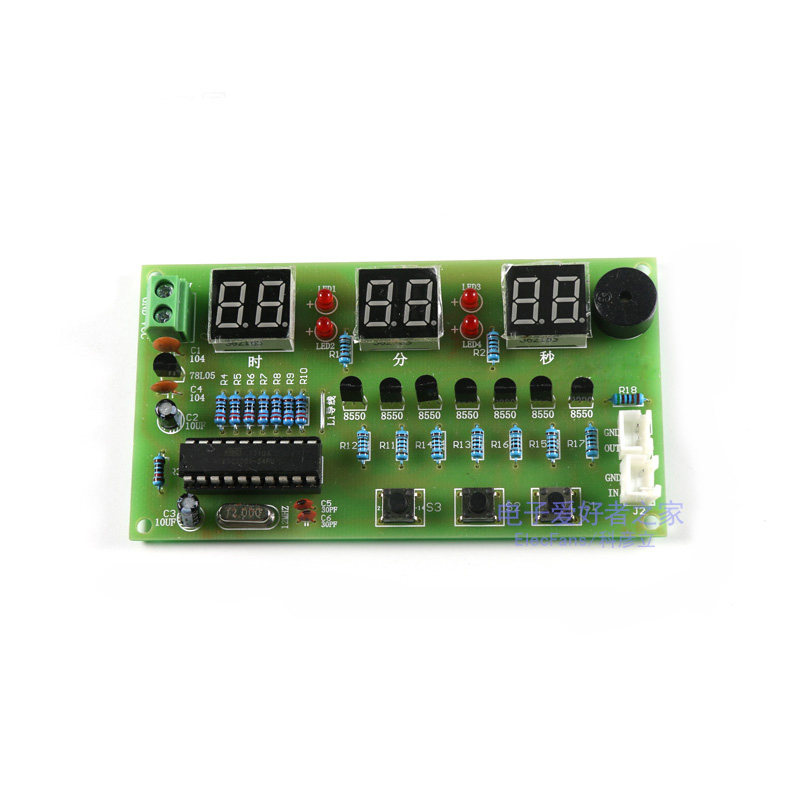

Сварная готовая продукция:
Эффект отображения:

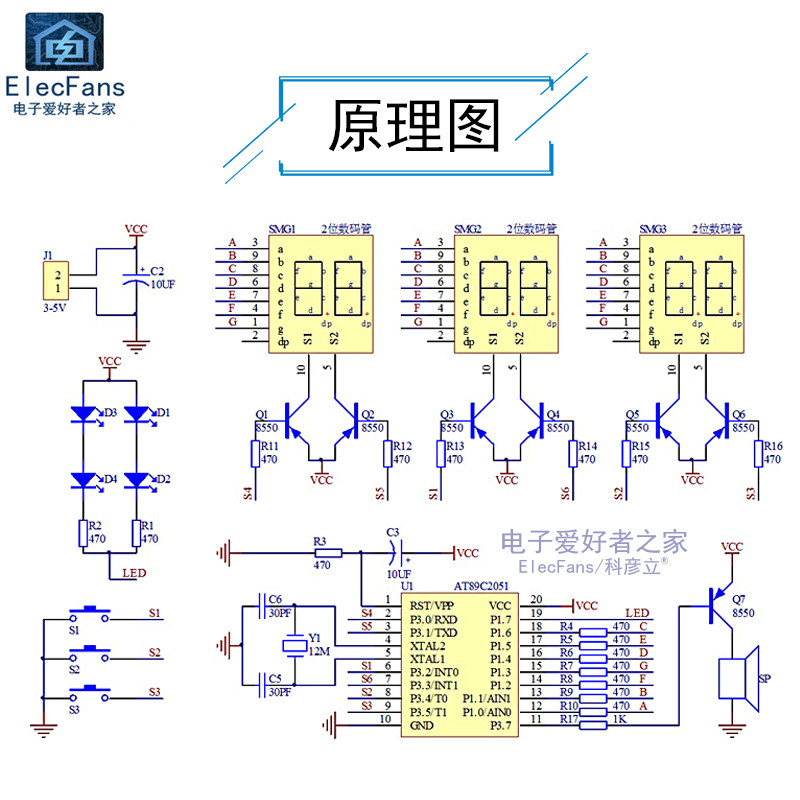

Диаграмма принципа схемы:
Принцип Описание:
1. Принцип отображения:
Отображая часть основной цифровой трубки. ПолемЧасть толстой кишки использует 4Φ3.0 Излучающий красный свет, водитель - независимый водитель порта, занимающий порт P1.7.
2. Принцип клавиатуры:
Ключ S1 ～ S3 использует метод повторного использования и часть дисплея порта P3.2, P3.4, P3.5.Рабочий метод заключается в выводе высокой электрической точки зрения в соответствующем порту, считываю состояние клавиш и исключение дрожания с помощью одного -хип -микрокомпьютера и дает соответствующее значение ключа.
3. Принципы схемы схемы Xunxiang и входной и выходной цепи:
Схема Xunxiang состоит из активного пинцера и триода PNP.Его принцип работы заключается в том, что когда включен триод PNP, активная пчела сразу же излучает фиксированный частотный звук.Метод вождения является независимым драйвером порта, занимая порт P3.7.Выходная схема составлена с цепью Xunxiang.Когда твит Active Bee не имеет быстрого звука, J3 выводит низкие уровни.Метод вождения является сложным выходом Xun Xun, а не порта.
Входная схема составлена с цепью Xunxiang.Пятниковые контакты могут изменить уровень одно -хип -ввода -вывода для достижения цели ввода.Метод вождения - это драйвер композитного порта, занимающий порт P3.7.
4. Система отдельной машины:
Этот продукт использует AT89C2051 в качестве основного устройства (AT89C2051 Program должна использовать специальный программист, предоставленный нами микроконтроллер, был записан в программу) и сотрудничать со всеми необходимыми цепями. Нет ручного сброса функции.
Инструкции по использованию
1, Функциональная кнопка Описание:S1Выберите кнопку для функции,S2Для кнопок расширения функции,S3 - это числовое плюс одна кнопка.
2, Инструкции по функционированию и эксплуатации: в эксплуатации, на короткое время подряд(Меньше, чем1Второй)ДвигатьсяS1, Это выше6Непрерывный цикл в этой функции.Если вы нажмете на полпути(больше, чем2Второй) S1, немедленно вернуться к состоянию функции часов.
①Функция часов: Отображать после питания -он10:10:00, значение идеально.
②Школа -время функции: Нажмите один разS1То есть текущее время мерцает, нажимаетS2Час1, НажиматьS3В минуту1. Вместо регулировки за считанные секунды.
③Функция будильника: Короткое нажатие дваждыS1, Статус отображения22:10:00, Толстая кишка - Чанлян.ШагS2Час1, НажиматьS3В минуту1, Вместо корректировки в секунды.При нажатии часовой цифры превышают больше23Время будет отображаться--:--:--Это означает закрытие функции тревоги.Тревога - пчела3 секунды.
④Функция обратного отсчета: Короткая пресса три разаS1, Статус отображения0СущностьДвигатьсяS2С низкой позиции отображается высокая позиция, нажмите на перемещениеS3Соответствующая позиция1,когдаS2Толкать7В следующий раз начнет считать обратный отсчет в набор времени, снова нажимаяS2 снова введет функцию корректировки и остановит обратный отсчет.
⑤Функция крыла: Короткая пресса четыре разаS1, Статус отображения00:00:00, Толстая кишка - Чанлян.ШагS2Затем запустите время секунды, нажмите сноваS2Затем остановите время и нажмите время, когда время остановленоS3 очищает ноль за считанные секунды.
⑥Счетчика: Короткая пресса пять разS1, Статус отображения00:00:00, НажиматьS2Счетчик плюс1, НажиматьS3Счетчик ясен.
Список компонентов:
Меры предосторожности:
1. Обратите внимание на компоненты на доске, сваренной из небольшого объема, а затем сварки большими.
2. Отдельные компоненты, такие как емкость сопротивления, временно не в наличии. Мы отправим компоненты вблизи принципа его символической цепи для замены. Сопротивление мембраны синей металлической заменен на синий металлический мембранный резистор, чтобы отправить.Это тот же эффект.
3. После сварочной сварки, пожалуйста, сами -эльп. Причина работы состоит в том, что электронный продукт выходит из строя из -за электростатического разрушения, потому что источник питания является положительным и отрицательным, потому что виртуальная сварка, из -за неправильного положения компонентной сварки и т. Д. Что ж, эта плата продала десятки из тысяч людей, и есть десятки людей, у которых есть проблемы!Мы делаем все возможное, чтобы достичь хорошего после обслуживания и помогать друзьям завершить производство.Поэтому, когда готовые продукты производятся без описанного нами эффекта, пожалуйста, не спешите оценивать нас. Не забудьте связаться с нашей службой After -Sales, мы сделаем все возможное.Спасибо за сотрудничество, я желаю вам всех счастливых покупок!
