L9110S 椹 0 椹 姩 姩 鐩 祦鐢 祦鐢 祦鐢 満 椹 姩鏉 鐢 満椹 姩妯 姩妯 潡 鏅 兘 兘 璺 璺 ┍ ┍ ┍ ┍ ┍ ┍ ┍ ┍ ┍ ┍ ┍ ┍ ┍ ┍ ┍ ┍ ┍ ┍ ┍

Цена: 70руб.    (¥3.28)
Артикул: 542876669750
Доставка по Китаю (НЕ включена в цену):
191 руб. (¥9)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:全球易创客空间
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥3.9584руб.
¥3.3671руб.
¥2.7158руб.
¥1.9642руб.
  • Информация о товаре
  • Фотографии



один Описание модуля

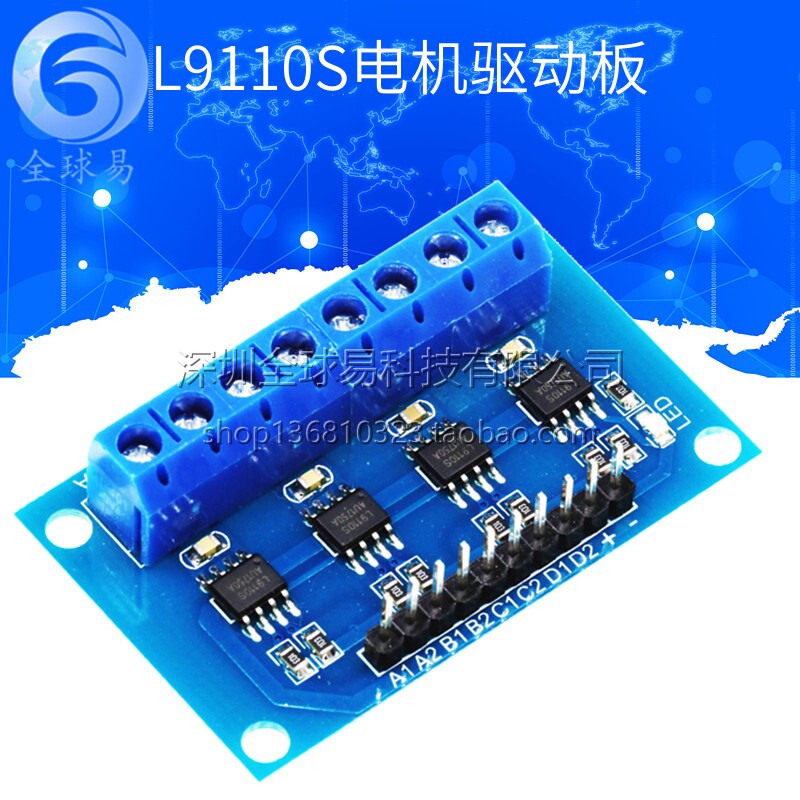

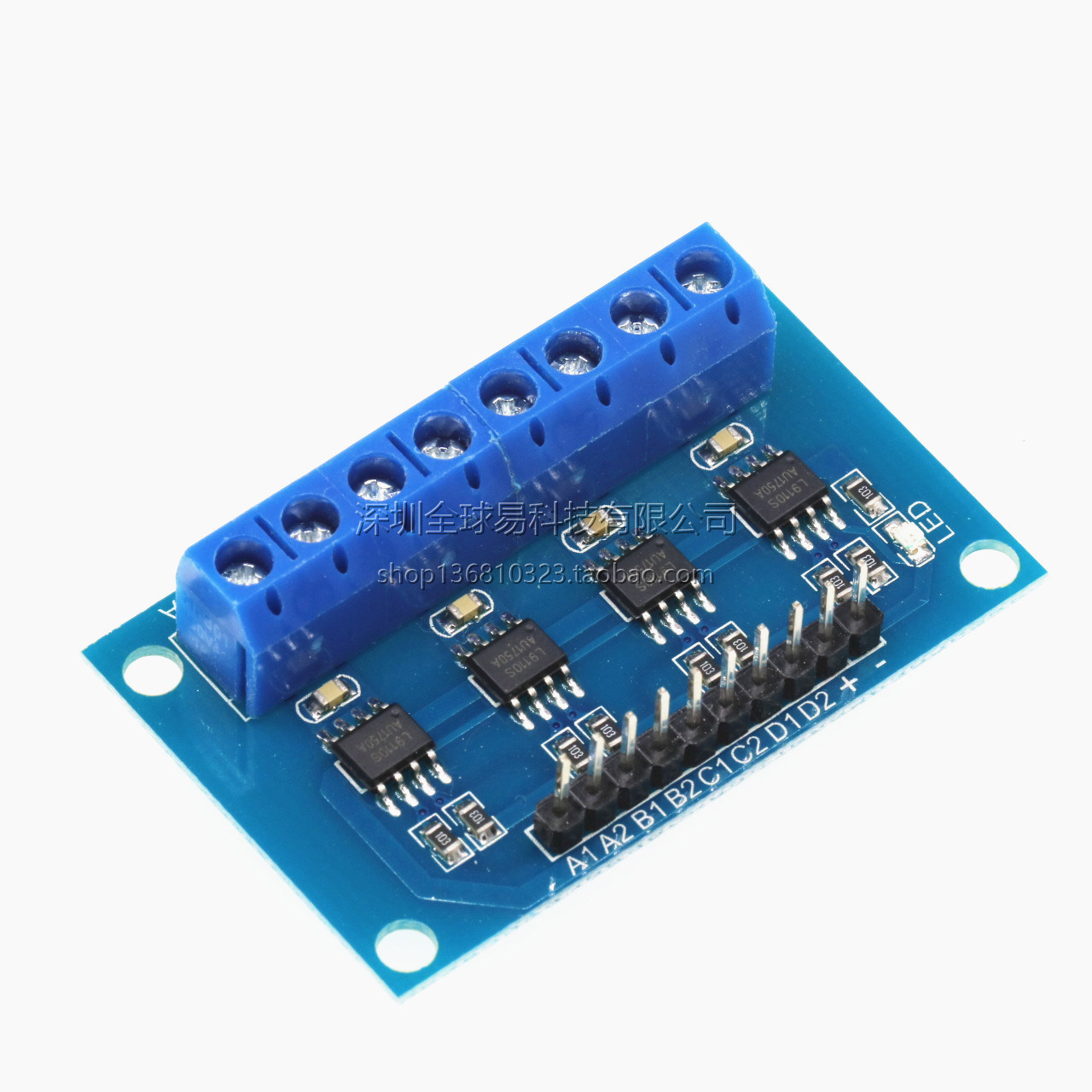

1 Поступает сам модуль драйвера двигателяЧетыре чипса L9110S.

2 Модульный источник питанияНапряжение: 2,5-12 В.

3 Подходящий диапазон двигателей: от 2,5 В 12 В двигателя максимальный рабочий ток составляет 0,8а. В настоящее время напряжение интеллектуального автомобиля и ток на рынке находятся в этом диапазоне.

4 Вы можете одновременно управлять 4 DC Motors,илиДва 4 -Line 2 -Step Step Motor.





два Описание интерфейса модуля

【10p Инструкции с черной изгибающей иглой】

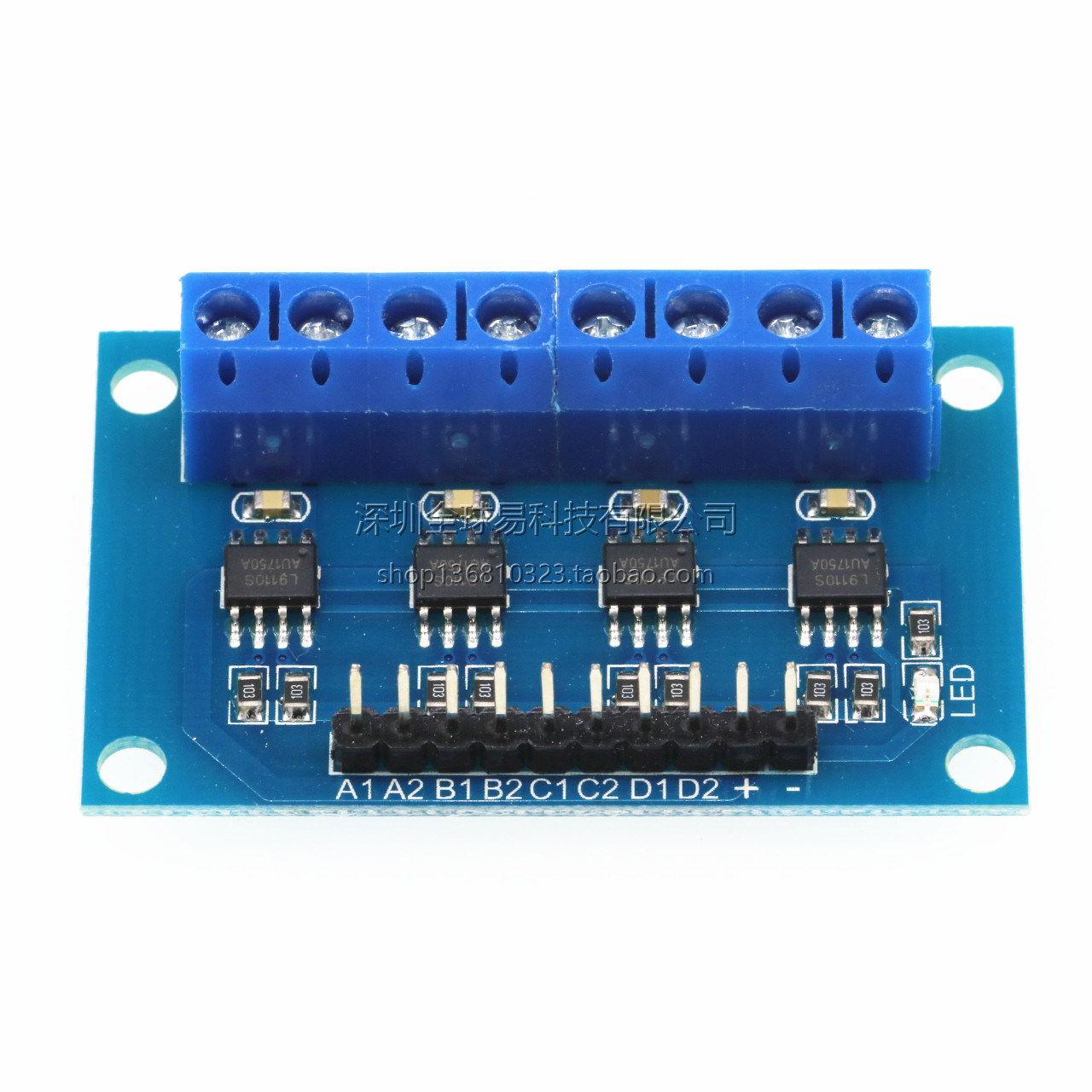

1 A1  Внешняя одиночная машинаIo порт

2 A2  Внешняя одиночная машинаIo порт

3 B1 Внешняя одиночная машинаIo порт

4 B2  Внешняя одиночная машинаIo порт

5 C1 Внешняя одиночная машинаIo порт



6 C2  Внешняя одиночная машинаIo порт

7 D1 Внешняя одиночная машинаIo порт

8 D2  Внешняя одиночная машинаIo порт

9 + Внешний2.5V-12V напряжение



10 -  Внешний GND

[8P PCB -конфискация Описание терминала]

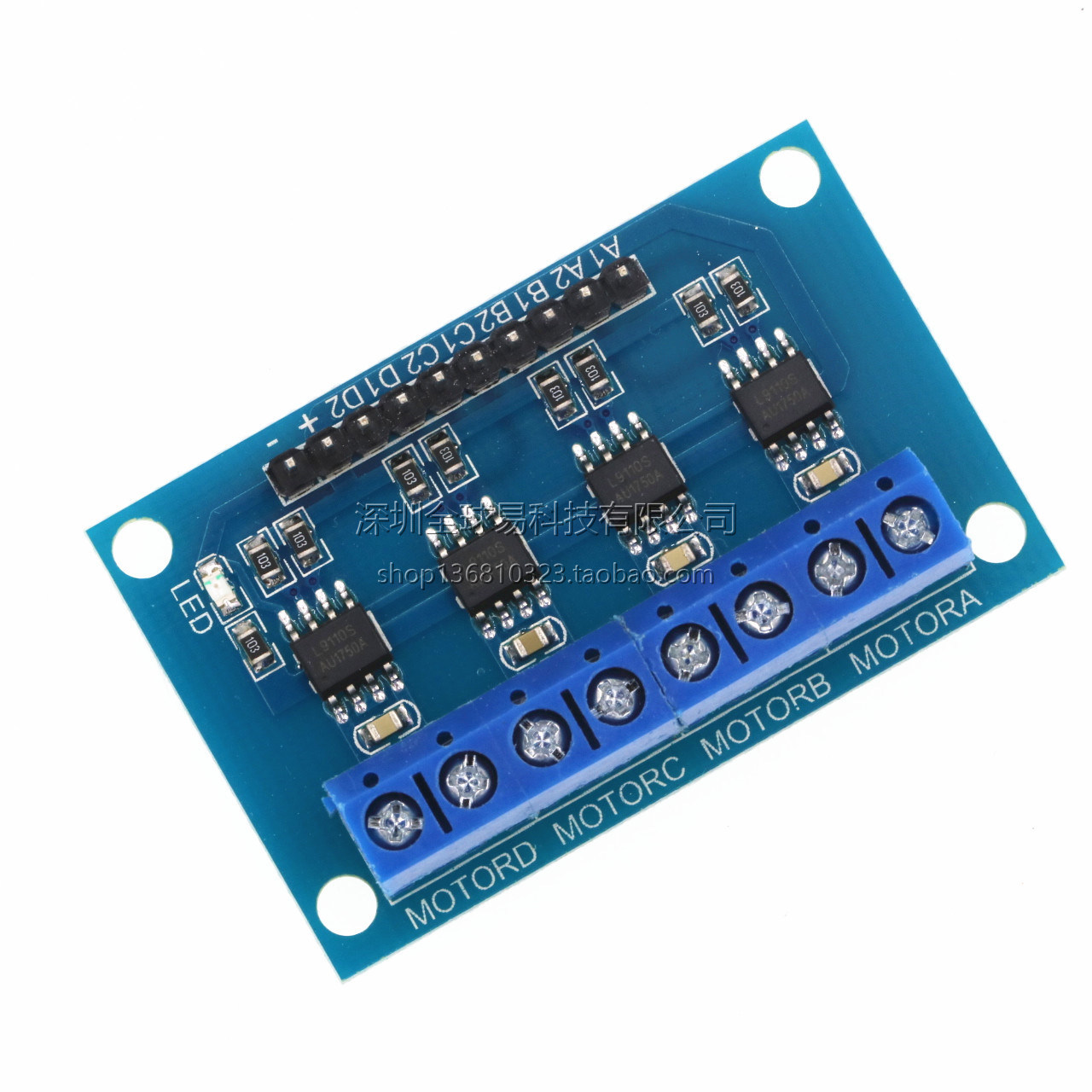

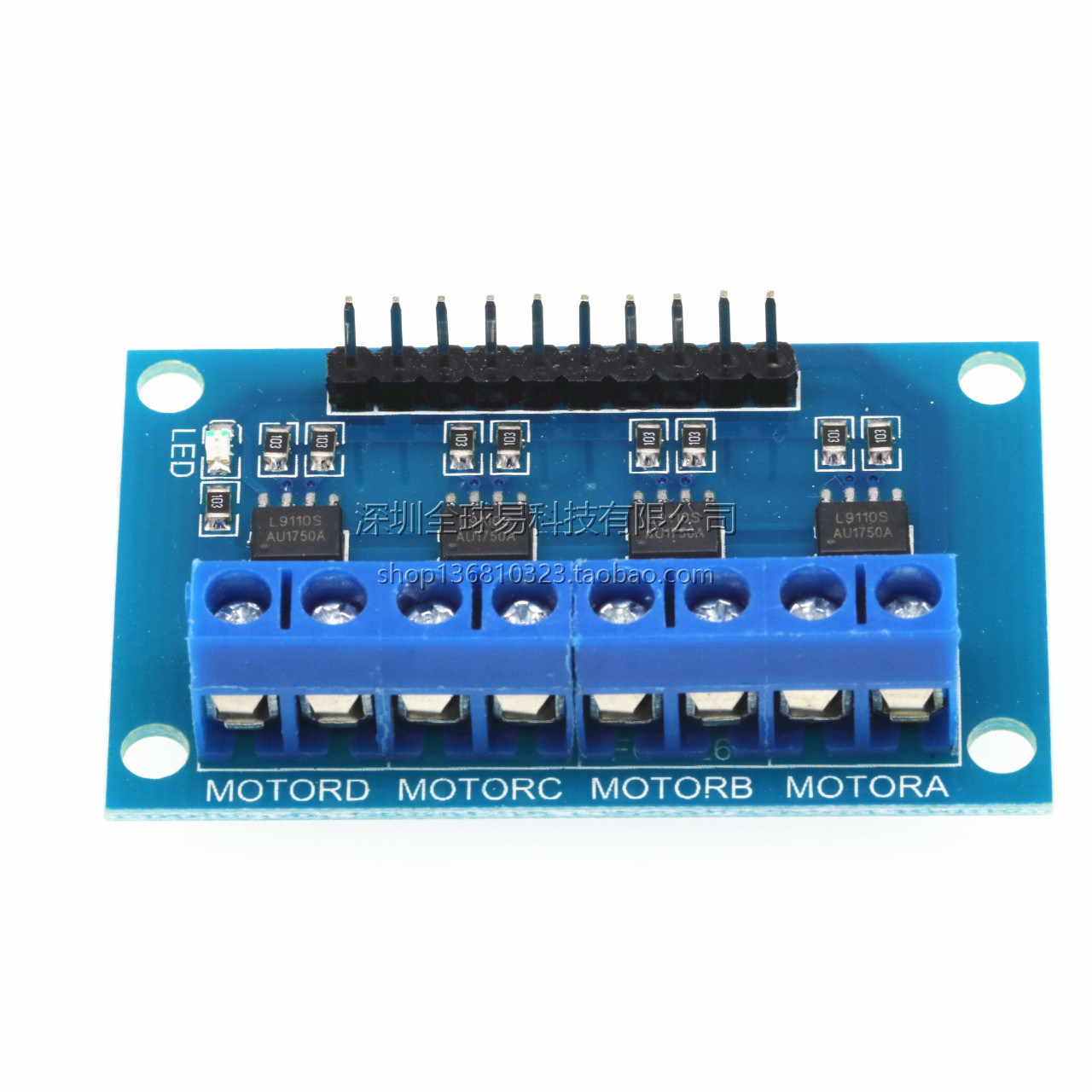

   1 Motora подключен к 2 булавкам DC Motors, без направления

   2 MOTORB Два контакта двигателя постоянного тока, без направления

   3 MOTORC Два контакта двигателя постоянного тока, без направления

   4 MOTORD Два контакта двигателя постоянного тока, без направления



три МодульИнструкции по использованию

Включите VCC, GND Индикатор модуля индикатора модуля

A1Введите высокий уровень,A2Введите низкий уровень,Мотор двигателя вращается;

Вход A1 введите низкий уровень,A2 Введите высокий уровень,Motora Motor Retures;

B1Введите высокий уровень,B2Введите низкий уровень,Двигатель двигатель вращается;



Вход B1 вход низкий уровень,B2 Введите высокий уровень,Моторные моторные изменения;

C1Введите высокий уровень,C2Введите низкий уровень,Мотор мотор вращается;



C1 вход низкий уровень,C2 вход высокого уровня,Моторный мотор реверс;

D1Введите высокий уровень,D2Введите низкий уровень,Мотор Motord вращается;



D1 вход низкий уровень,D2 вход высокого уровня,Motord Motor Burses;
