OV7670 модуль модуля камеры OV7670 Модуль модуля модуля для модуля микрокомпьютера камера для отправки информации для отправки информации

Цена: 105руб.    (¥4.93)
Артикул: 541888958621
Доставка по Китаю (НЕ включена в цену):
96 руб. (¥4.5)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:米兰原创设计礼服馆
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥851 797руб.
¥1583 339руб.
¥551 163руб.
¥15317руб.
  • Информация о товаре
  • Фотографии

хорошие новости!Чтобы поблагодарить большинство пользователей за их любовь, обновление данных модуля: увеличить справочную программу C8051 и справочный рисунок для испытаний камеры, скомпилируемый под Keil.В то же время он обеспечивает рутину прямого привода порта ввода -вывода STM32.

















 Прикрепите соответствующую информацию: Примеры конфигурации регистра (QVGA, выходной формат RGB565, Light Mode), Руководство по применению модуля камеры, китайская и английская версия Руководства по данным, схема схемы OV7670, диаграмма размера PCB, информация о интерфейсе SCCB!C8051F Driver Rathine!



Ссылка загрузки данных:http://pan.baidu.com/s/1qWjtFkw



Ссылка загрузки данных:http://pan.baidu.com/s/1qWjtFkw



Камера была протестирована на 100%до того, как была выпущена фабрика. Цель состояла в том, чтобы обеспечить качество, предотвращая проблемы, связанные с различными проблемами для обеих сторон. Этот магазин только объяснил проблемы C8051, связанные с драйвером.MCU, выбранная клиентом, неизвестна в аппаратной ситуации и не может быть объяснена!

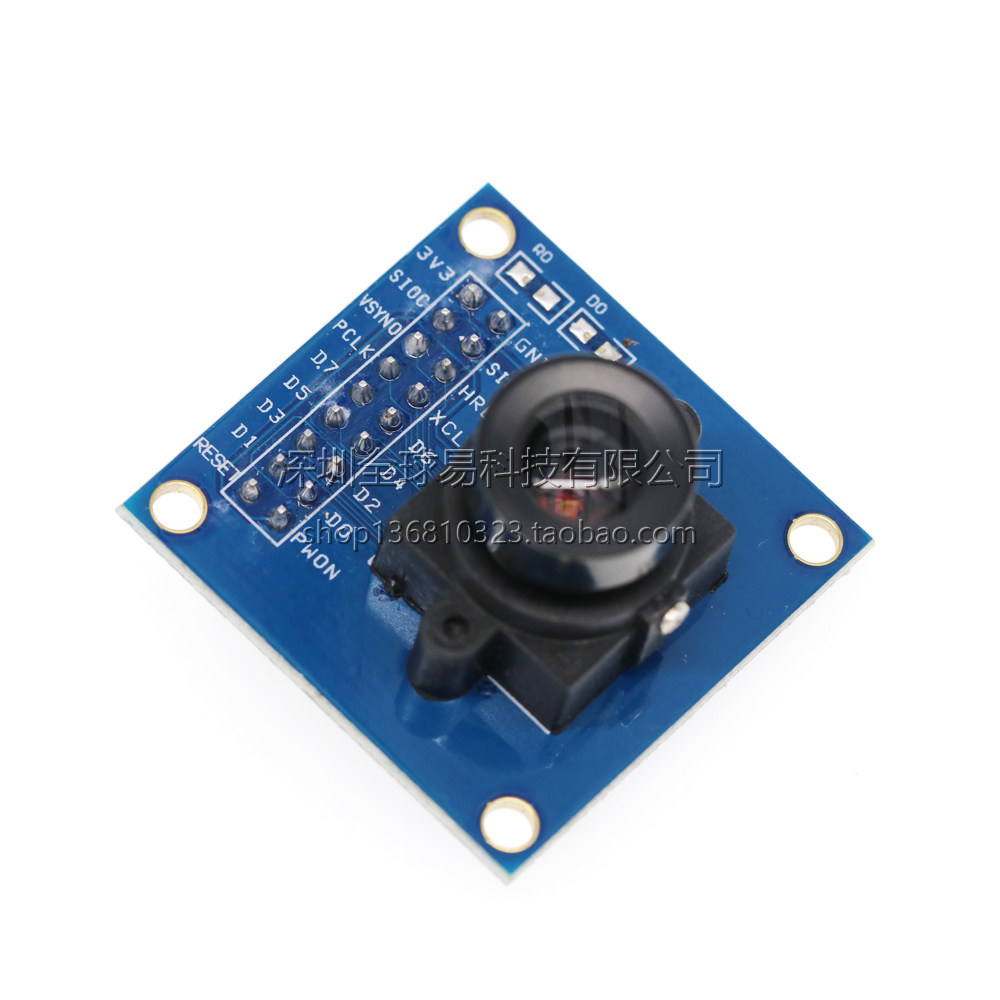

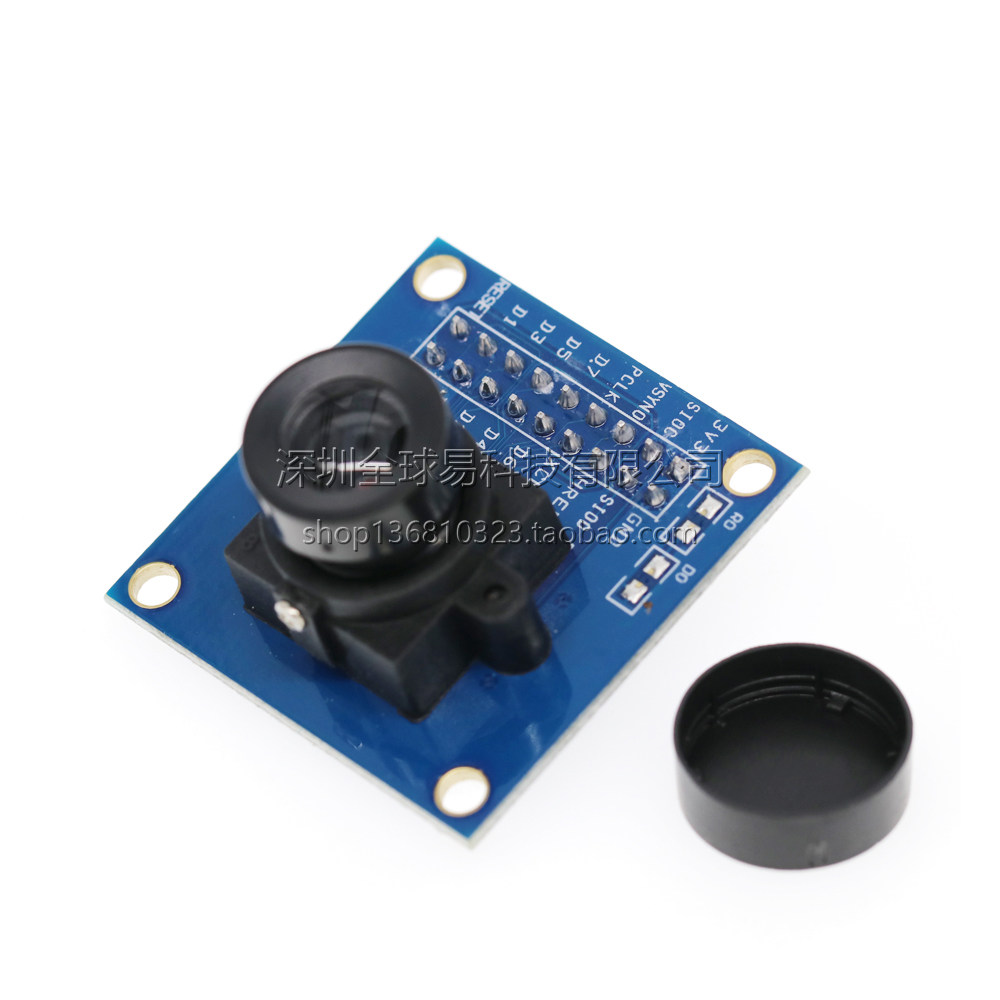

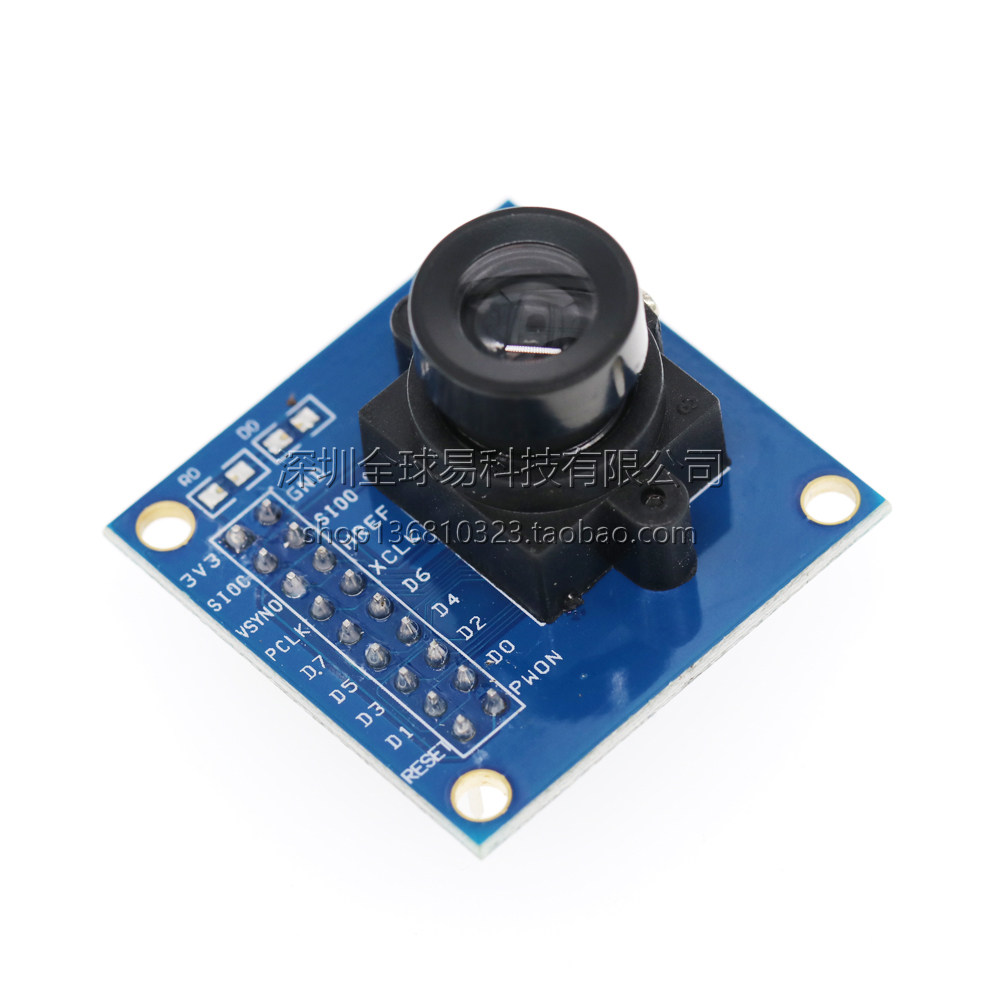

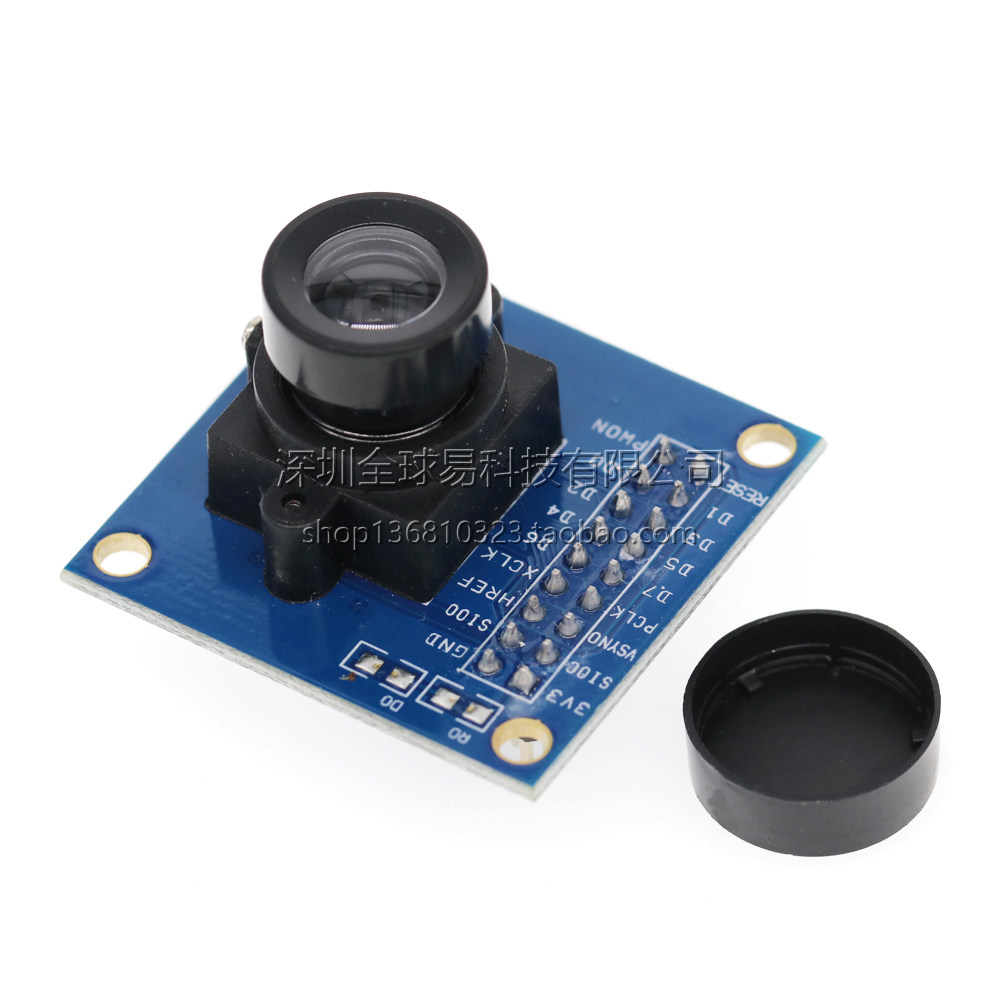

Определение трубки модуля показано на рисунке:



3V3 ----- Введите напряжение питания (рекомендуется использовать 3.3, 5V, но не рекомендуется)

GDN ----- Сайт заземления

SIO_C --- Управляющие часы интерфейса SCCB (примечание: некоторые низкоуровневые одноотлистые микрокомпьютеры должны быть вытянуты с помощью управления, аналогично интерфейсу I2C)

SIO_D --- Последовательные данные ввода данных (OUT) Конец интерфейса SCCB (примечание: некоторые низкоуровневые микрокомпьютерные компании должны быть вытянуты с помощью элемента управления, аналогично интерфейсу I2C)

VSYNC --- Сигнал синхронизации кадров (выходной сигнал)

Href ---- Синхронный сигнал линии (выходной сигнал)

PCLK ---- Pixel Clock (выходной сигнал)

D0-D7 --- Порт данных (выходной сигнал)

ОТДЫХ

PWDN ---- Режим выбора энергопотребления (нормальное использование нормального использования)





 OV7670 датчик изображения, небольшой громкость, низкое рабочее напряжение, все функции отдельной камеры VGA и изображения.Благодаря управлению шиной SCCB различное разрешение 8 -дигитов, влияющие на данные всего кадра, суб -выборки и окна.Изображение VGA этого продукта составляет до 30 кадров/секунд.Пользователи могут полностью контролировать качество изображения, формат данных и метод передачи.Все функции обработки изображений включают гамма -кривые, баланс белого, насыщенность, цвет и т. Д. Могут быть запрограммированы через интерфейс SCCB.



● Высокая чувствительность подходит для применений с низкой иллюминацией
● Низкое напряжение, подходящее для встроенных применений
● Стандартный интерфейс SCCB, совместим с интерфейсом I2C
● RAWRGB, RGB (GRB4: 2: 2, RGB565/555/444), YUV (4: 2: 2) и YCBCR (4: 2: 2)
● Поддержка VGA, CIF и различных размеров от CIF до 40x30
● Метод вариопиксельной суб -эмплексы
● Функции автоматического управления влиянием включают в себя: автоматическое управление экспозицией, автоматическое управление усилением, автоматический баланс белого, автоматическое устранение световых полос, автоматическая калибровка уровня мощности черного.
● У ISP есть функция устранения шума и плохих точек
● Поддержка масштабирования изображений
● Компенсация потери света
● 50/60 Гц автоматическое обнаружение
● Автоматическая регулировка насыщения (регулировка ультрафиолета)
● Усовершенствование края автоматической регулировки
● Автоматическая регулировка снижения шума
Ключевой параметр:
(1) Массив чувствительности 640x480; (2) напряжение IO от 2,5 В до 3,0 В (внутреннее полезное питание LDO.<20μA; (5) Работа температура от -30 ° C до 70 ° C; (6) стабильная работа от 0 ° C до 50 ° C; (7) выходной формат (8 цифр)? YUV/YCBCR4: 2: 2: RGB565/555 /444 GRB4: 2: 2 RAG RGB
Свет (8) Размер исследования 1/6"(9) Угол зрения 25°(10) максимальная ставка девственницы 30 кадров в секунду VGA
Чувствительность 1,3 В/(Lux-Sec); (11) Отношение сигнал/шум 46 дБ; (12) Динамический диапазон 52 дБ
(13) Режим просмотра один за другим; (14) Электронное воздействие 1 линия до 510 линий; (15) Площадь пикселя 3.6μm x 3.6μm; (16) темный ток 12 мВ/с при 60 ° C;
