Мотор, драйвер, панель управления
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

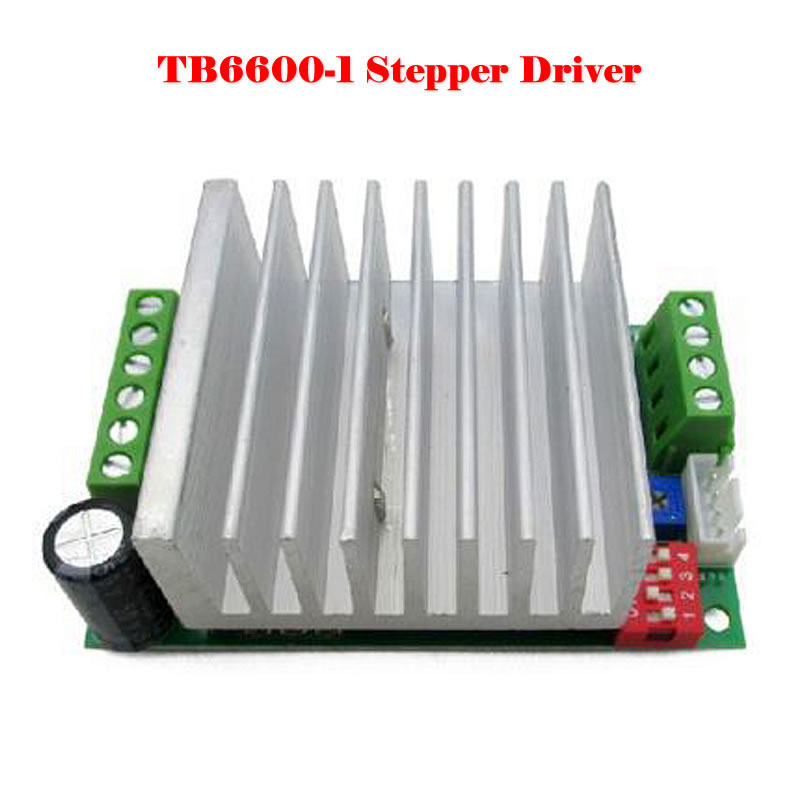

- Драйв TB6600-1

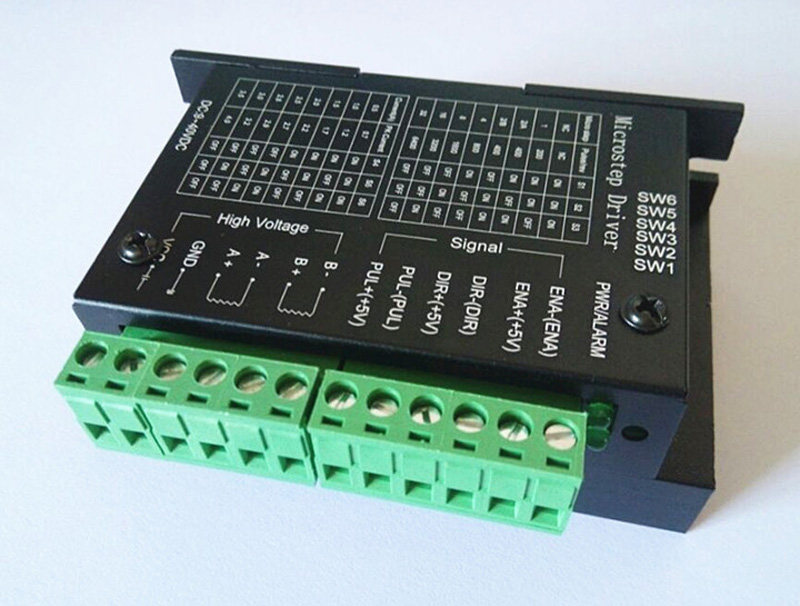

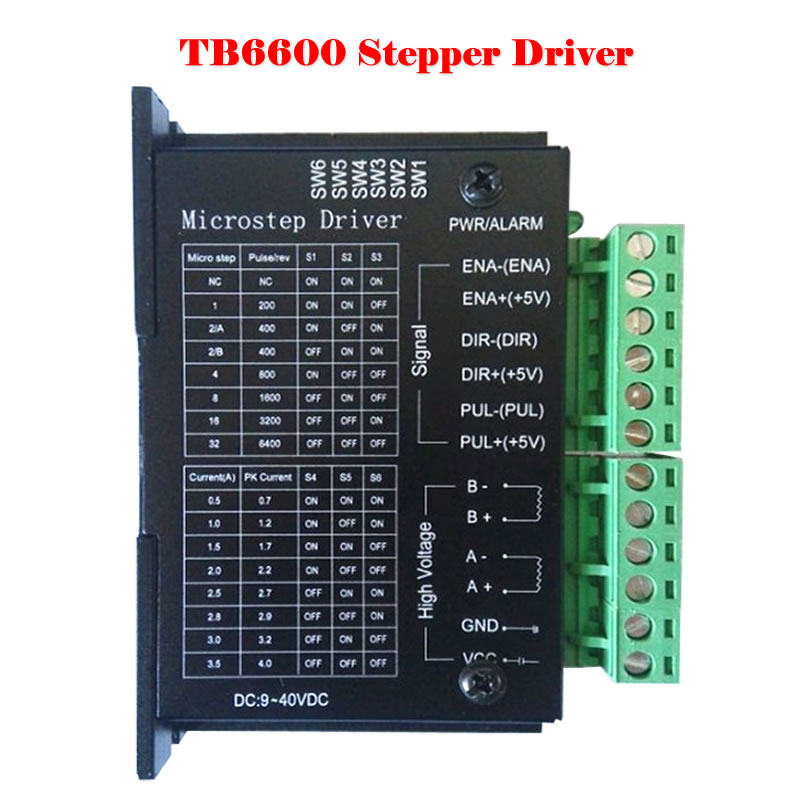

- Drive TB6600 обновленная версия

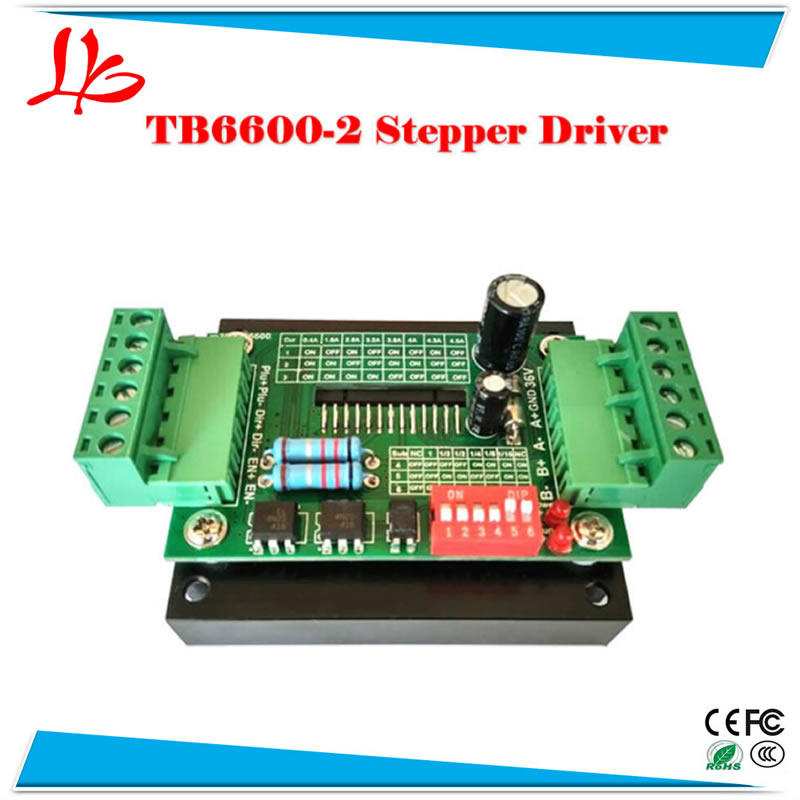

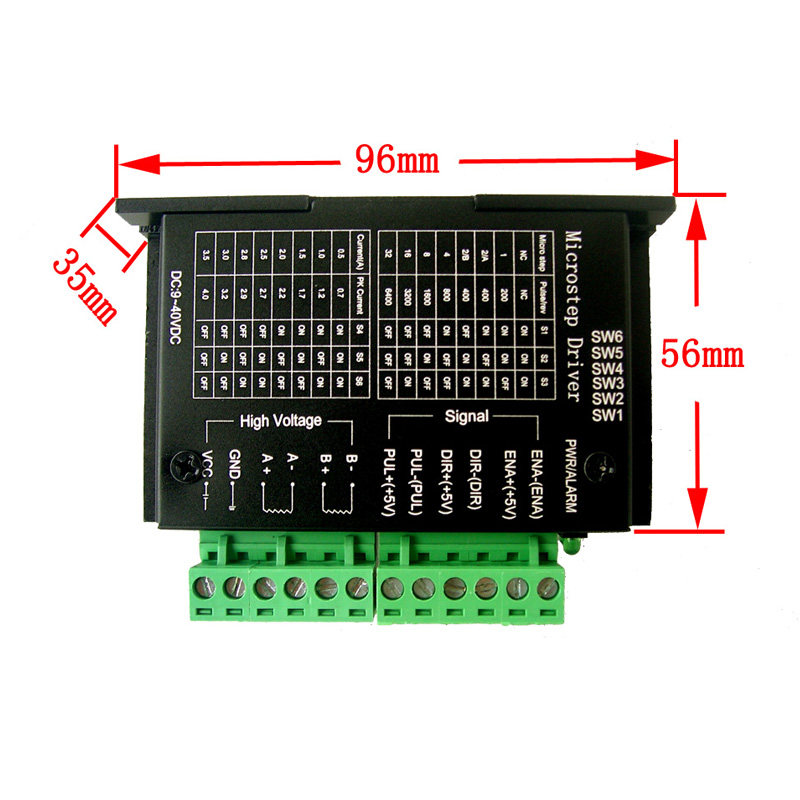

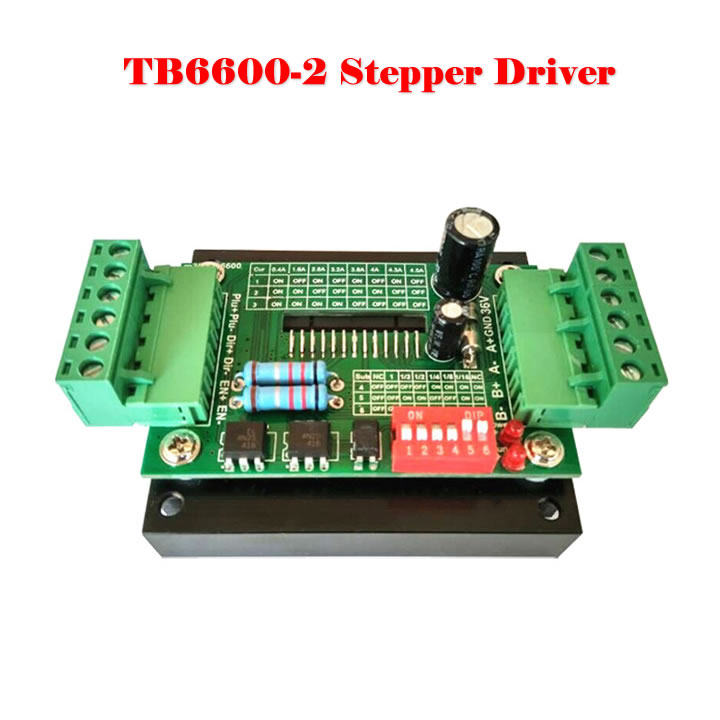

| Цвет: | Драйв TB6600-1, Drive TB6600-2, Drive TB6600 обновленная версия |
Шаг двигателя драйвер TB6600 Плата управления моторной платой двигателя
Specifications:
Шинно-тип биполярного движения биполярного двигателя IC
TB6600HQ / HG представляет собой одно Chip PWM Биполярный синусоидальный шаг-шаг, микро-шаг.
Может контролировать 2-фазный двигатель шага в прямом и обратном вращении,
Фаза с 1-2, W1 -2 фазой 2W1 -2 фазы, 4W1 -2 -фазовый режим возбуждения.
Просто такточный сигнал может быть приведен двухфазным двигателем биполярного шага до достижения низкой вибрации.
Features:
•Биполярная синусоидальная микро-ступенчатая двигатель с одним чип
• Latest BiCD 0.13 nm Process
• withstand voltage up to 50V
•На сопротивлении (верхняя + нижняя) = 0,4 Ом
• Forward and reverse rotation control
•5 видов подмод могут быть выбраны (1/1, 1/2, 1/4, 1/8, 1/16 Шаг)
•Выходной ток: IOUT = 5,0a (пик в пределах 100 мс)
• Rated output: IOUT = 4.5 A
• Package: HZIP25 - 1.00F
•Входной резистор: 100 кОм
• Current output alarm pin: Ialert = 1mA
• Monitoring output pin (MO): Imo = 1mA
• with reset and enable pins
• With standby function.
•Сломать торговую операцию по одному положению
•Схема встроенного теплового эффекта Prot (TSD)
•Встроенная схема защиты напряжения (UVLO)
•Встроенное обнаружение с чрезмерным током (ISD), цепь
