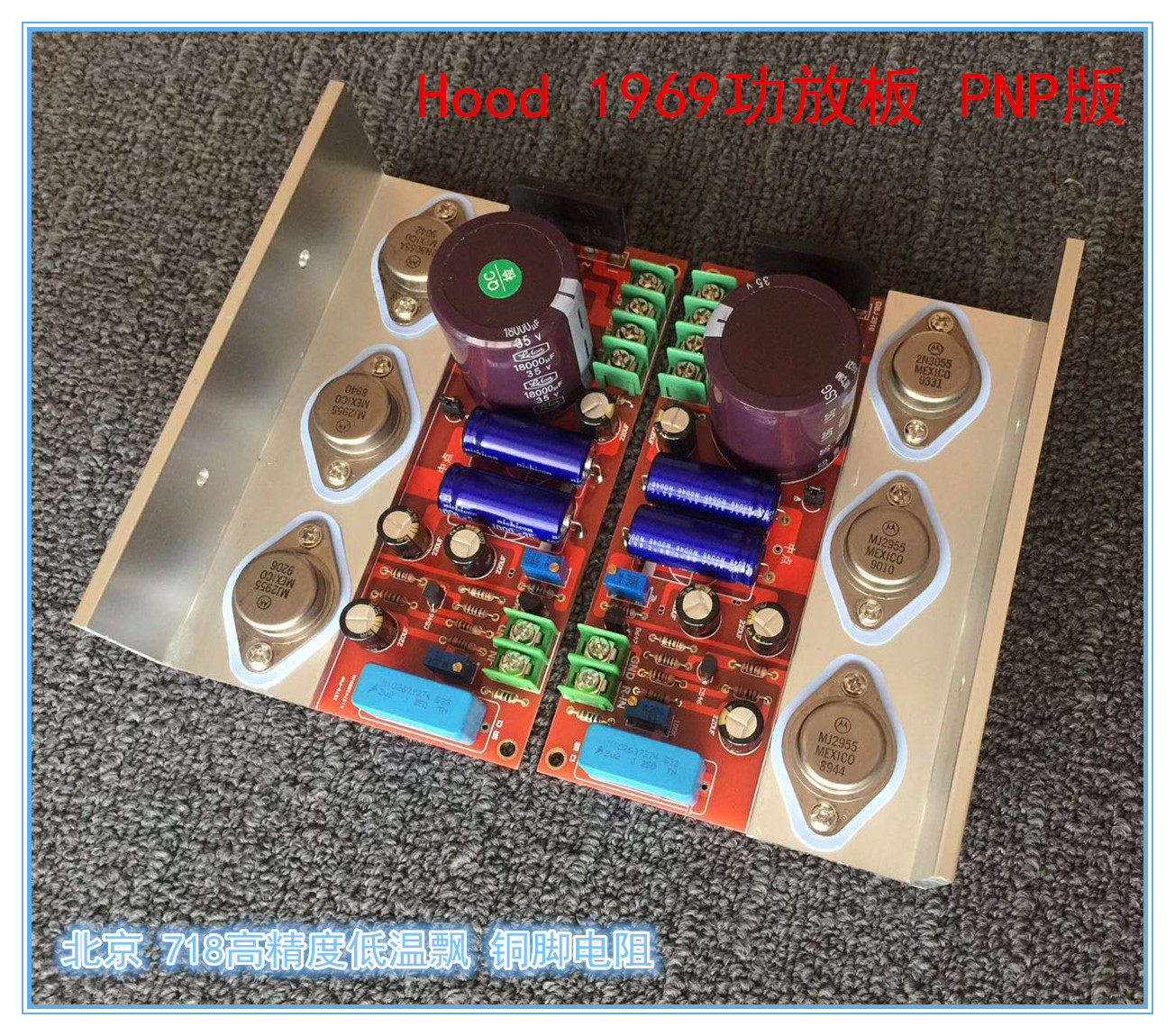

Hood 1969 Категория продуктов Armor Platform Products Pnp 6 Tube Silent Edition Red Oil Shen Jin PCB
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Hood 1969 класс класса класса порт 6 -трубчатая версия
обновление Основная емкость фильтрации Новый оригинальный Тайвань Лилонг 85 градусов емкость.
(параПрохождение пары цен)140mmX90mm
Материалы:
1.Доска линейки PCB: двойное тонуло красного масла. Размер золота: толщина 140 мм80 мм 1,6 мм.

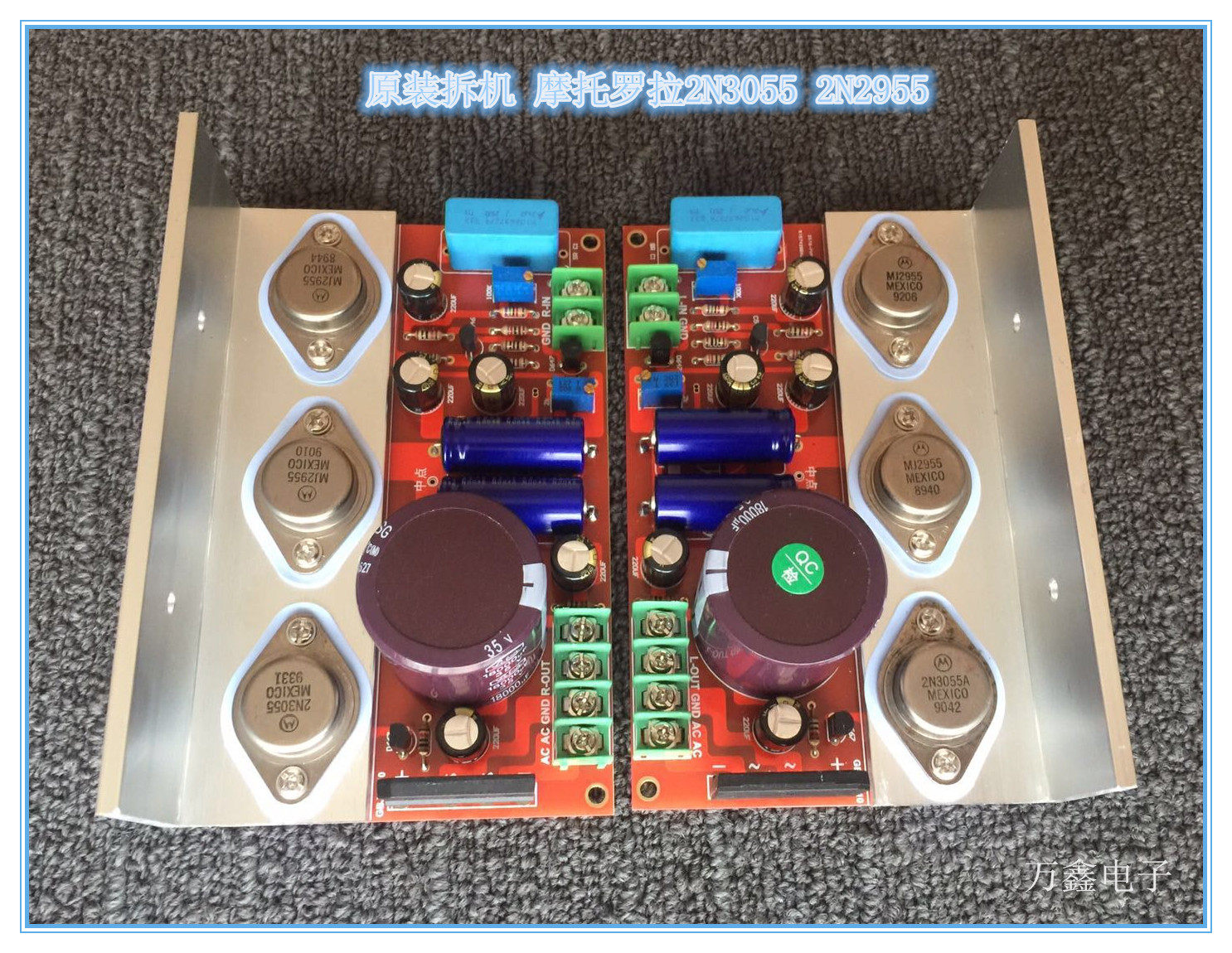

2. Jinfeng 2N3055 2N2955: MTO Motorola по первоначальной разборке и отгрузке (НовыйК.
3. Выпрямители: SEP GBJ2510 непосредственно вставил плоский мост 25A/1000V.

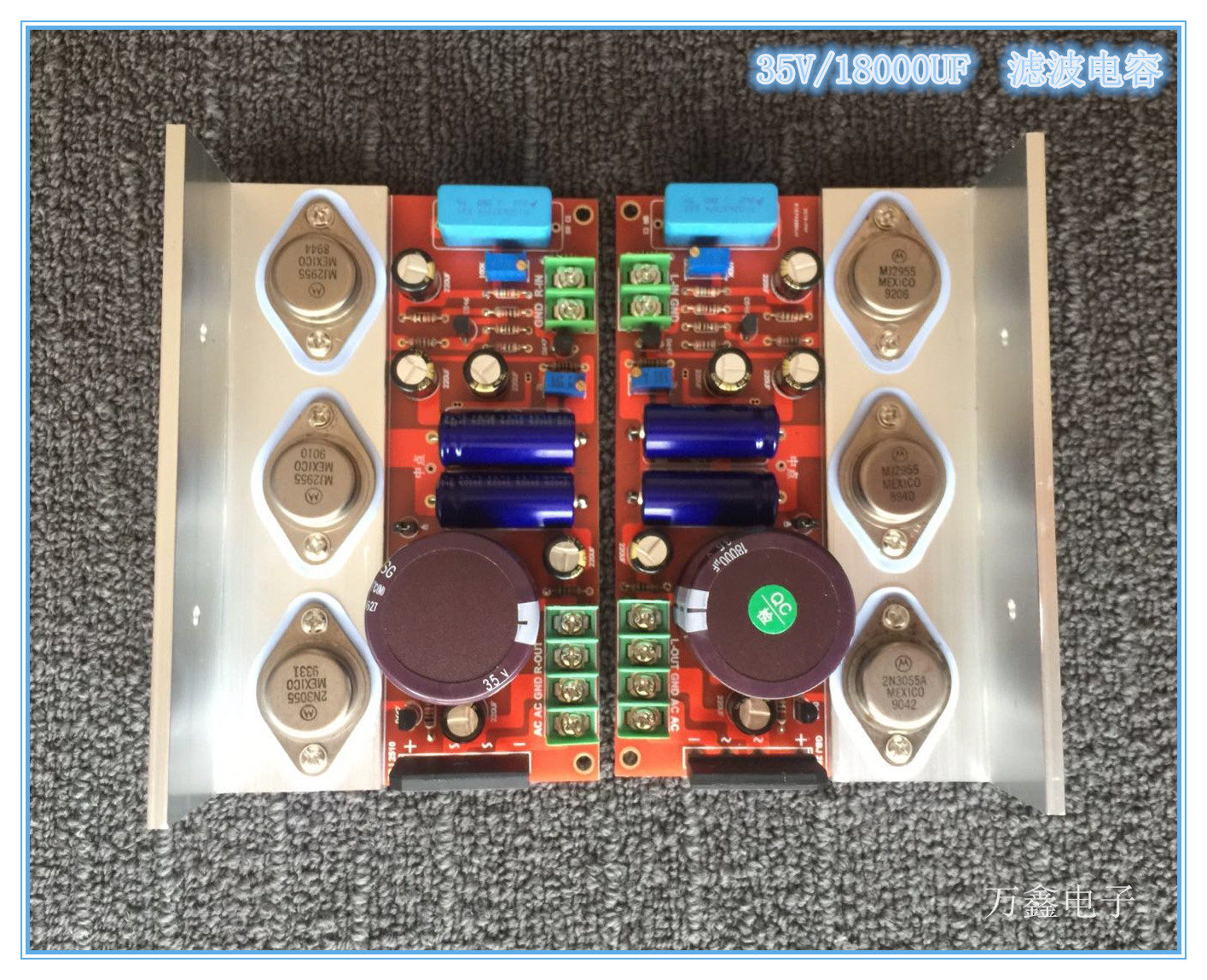

4.Основной конденсатор фильтров обновлен до 18000 UF/35 В: оригинальный тайваньский лилонг на 85 градусов.

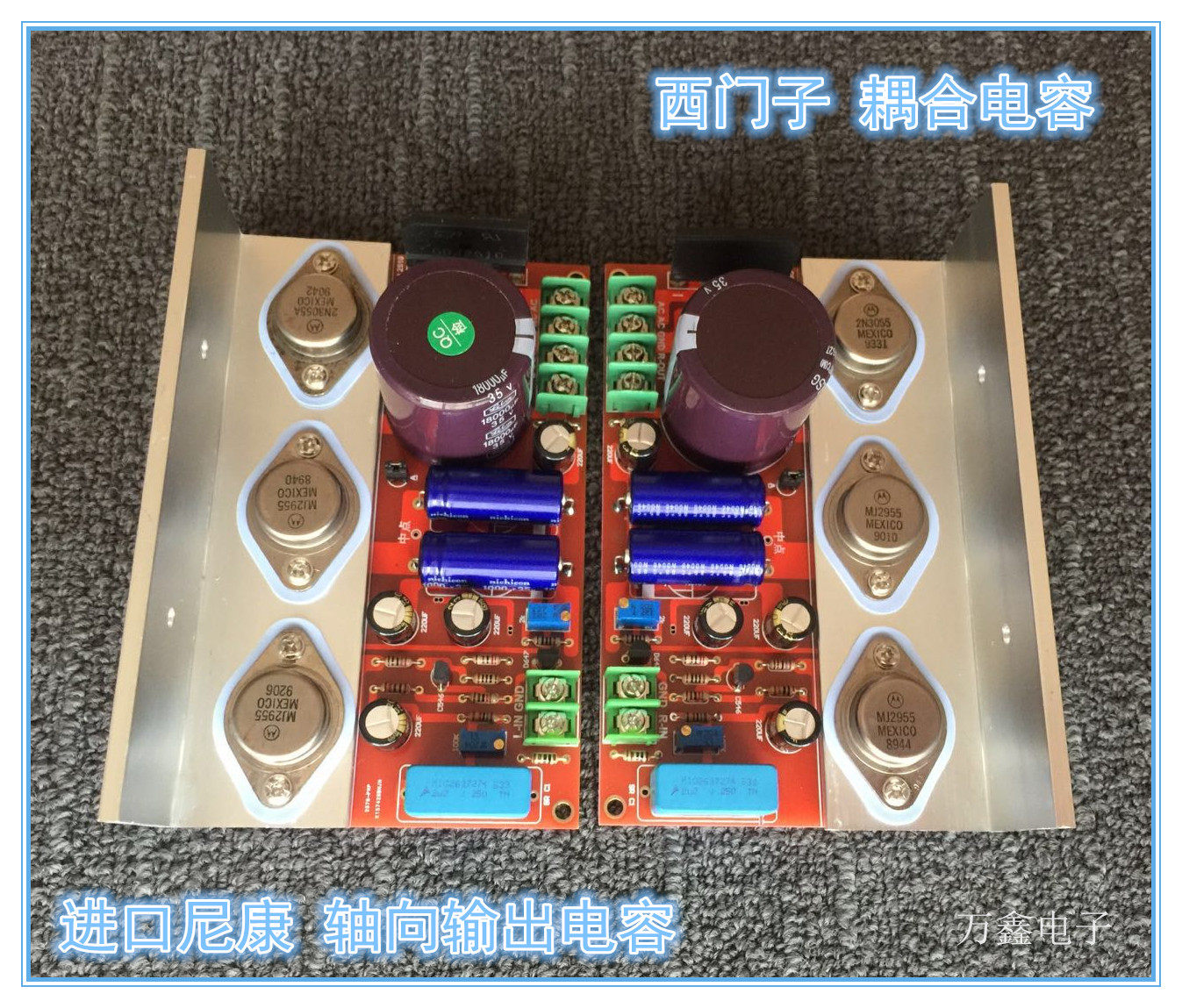

5.Осевой выходной конденсатор 1000UF/35V: новый оригинальный электролитический конденсатор Nikon.
6. D667, B647: оригинальный импортный Hitachi / C546: Philips.
7. Входные конденсаторы: Siemens 2,2 UF.
8. Печать 220UF/35 В: Электролитическая емкость Panasonic Fever.
9. Сопротивление цветного кольца 1/4W: Пекин 718 Заводская медная сопротивление ног.

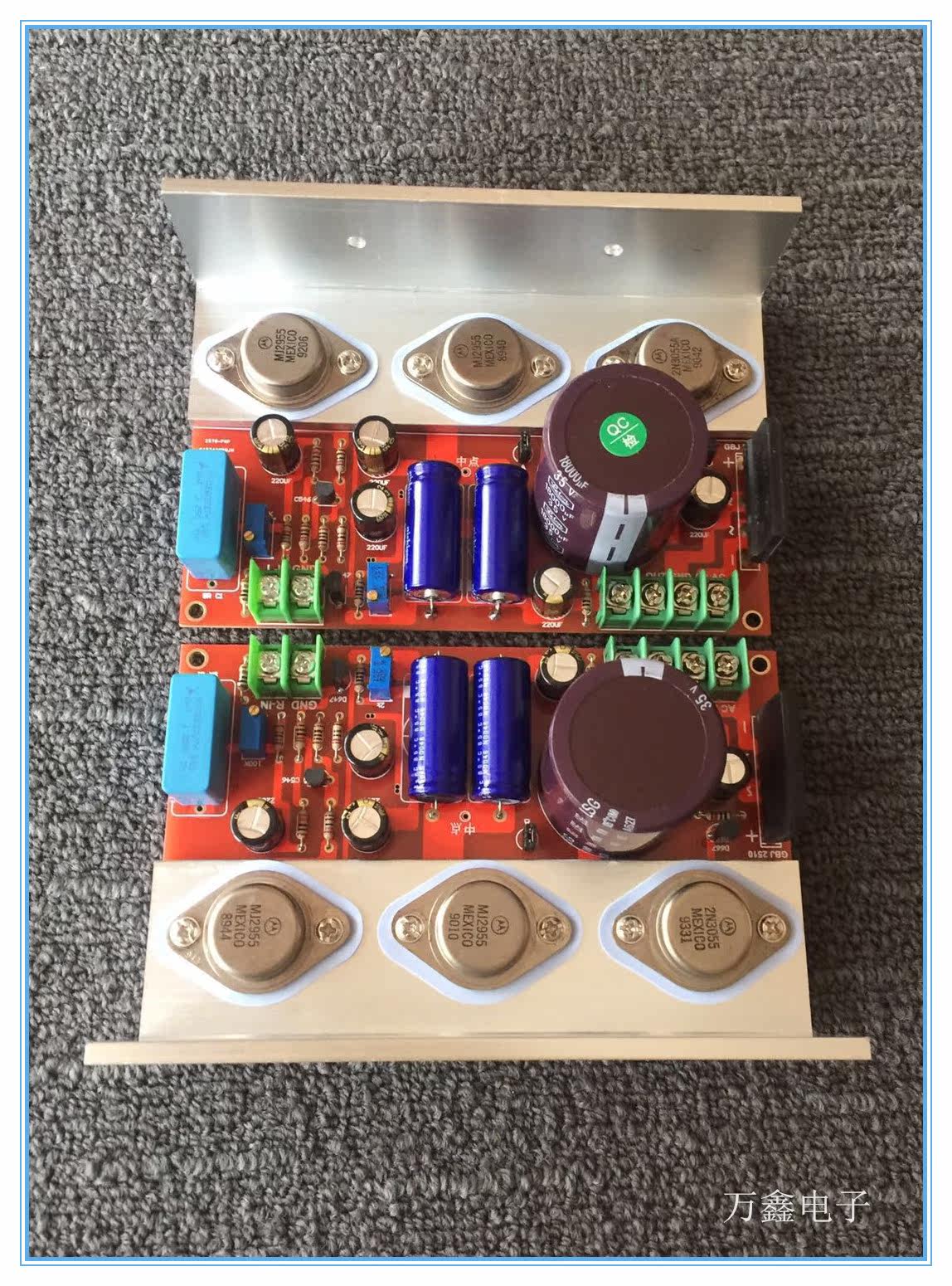

10. Клэновый алюминий: 40mmx40mmx4mm Серебряный белый окисление точнодыра(Угловой алюминий также отражаетсяК.

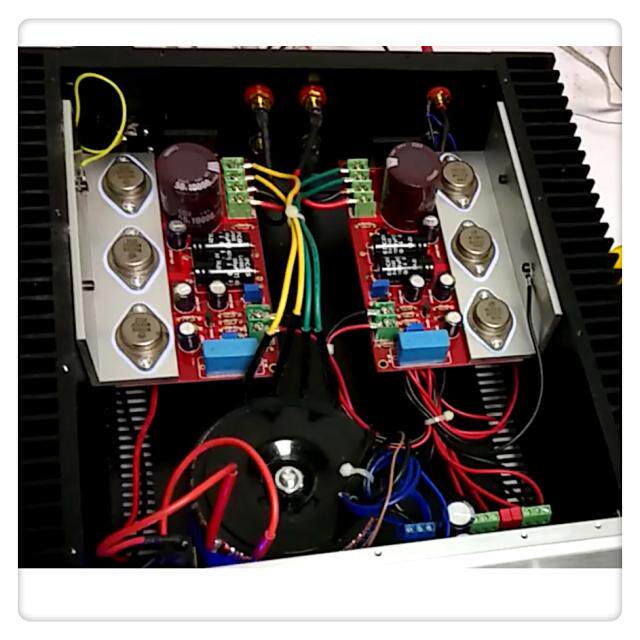

Метод отладки: DC с 12 до 35 В (соответствующая связь с 9 до 24 В трансформаторы 100 Вт)
ПРИМЕЧАНИЕ. Связь напрямую питается, нет необходимости плюс плата фильтров выпрямителя, 3 трубную электронную буферную фильтрацию, чтобы избежать воздействия тока и защиты срока службы динамика.В дополнение к уровню фронта, он более тихий и должен быть снят прямо в магазине.

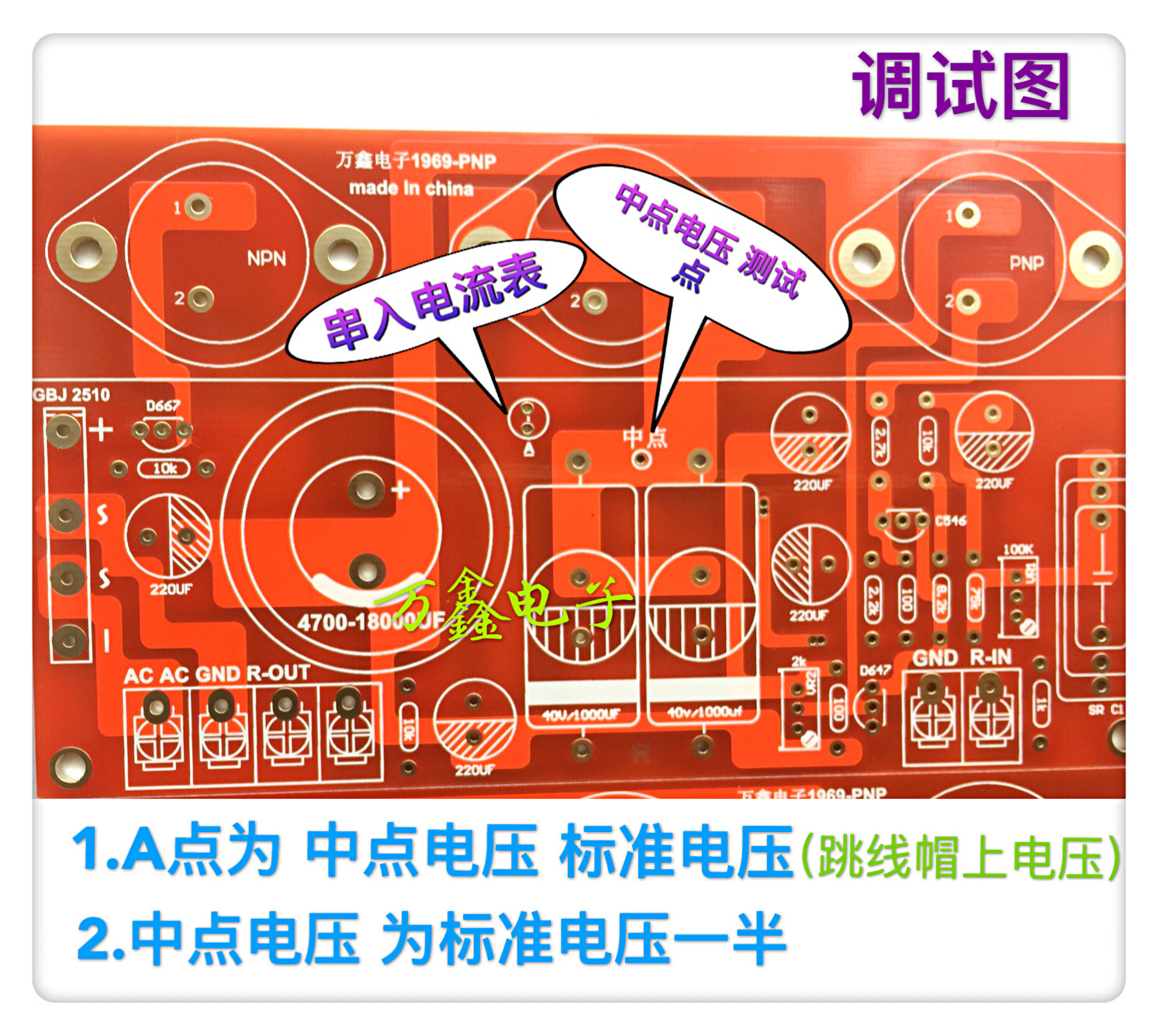

1. Отладка на напряжение средней точки: точка испытания на напряжение среднего уровня является положительным концом выходного конденсатора (верхняя часть).
Неблагоприятное времяОтладка сопротивления 200 тысяч (204K), так что измеренное напряжениеУкажите шапкуВерхнее напряжение наполовину).
2. Работая текущая отладка: текущая таблица или мультиметр, поставьте позицию испытательной точки на плате (отключить крышку перемычки, метка на платеA). (Вы также можете использовать входную отладку постоянного тока без отключения линии прыжков)
По часовой стрелкеОтладьте регулируемое сопротивление 2K (202K) для достижения желаемого рабочего текущего значения.
(Отладка по умолчанию по умолчанию: 24 В 800 мА)

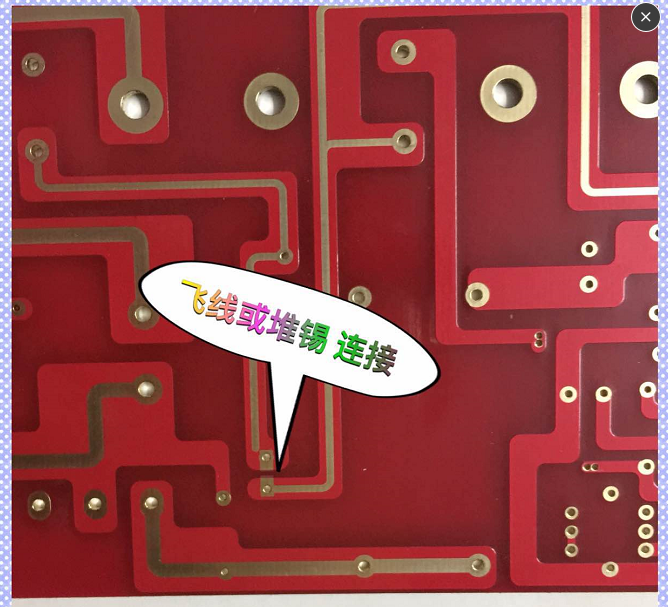

(После отладки подключитесь к прыжке или летающим линиям, чтобы накапливать олово Короткая тестовая точка)
Объяснение метода проводки:
4 терминала: переменный AC - Вход AC Gng-horn opture негатив Выходной выходной сигнал положительный электрод
2 терминала: ввод положительного полюса In-Audio GND - Аудио входной отрицательный
1. Каждый канал С 3 -часовой конструкцией электронная фильтрация буфера может избежать звука амортизатора рога при переключении и выключении и защитить динамик.
2 Каждый канал 2 HD1969, при нормальных обстоятельствах, конденсатор с небольшим 3000 UF каждого канала может гарантировать, что он не шумный, потому что рябь связи очень велики. Конденсаторы могут быть отфильтрованы очень тихими, деталями, слоями и лучшим фоном. (Например, электронная фильтрация Darinkon, увеличенное кратное 1000, основание связано с 220U -конденсаторами, эффект фильтрации эквивалентен 220 000 микро -волос (220x1000). Эффект фильтрации, поэтому эффект и стоимость трех труб гораздо лучше чем 2 трубка.
Усилитель мощности класса A, он обеспечивает очень плавное качество звука, круглый и теплый звук, прозрачный и открытый тройный, полная прозрачность ---- (Кто знает) -----------
