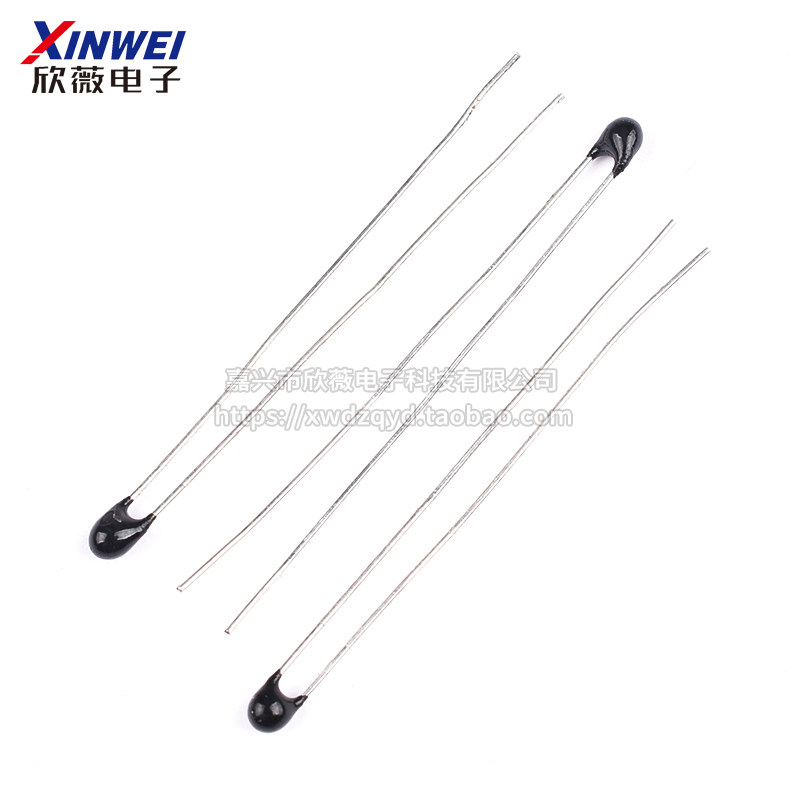

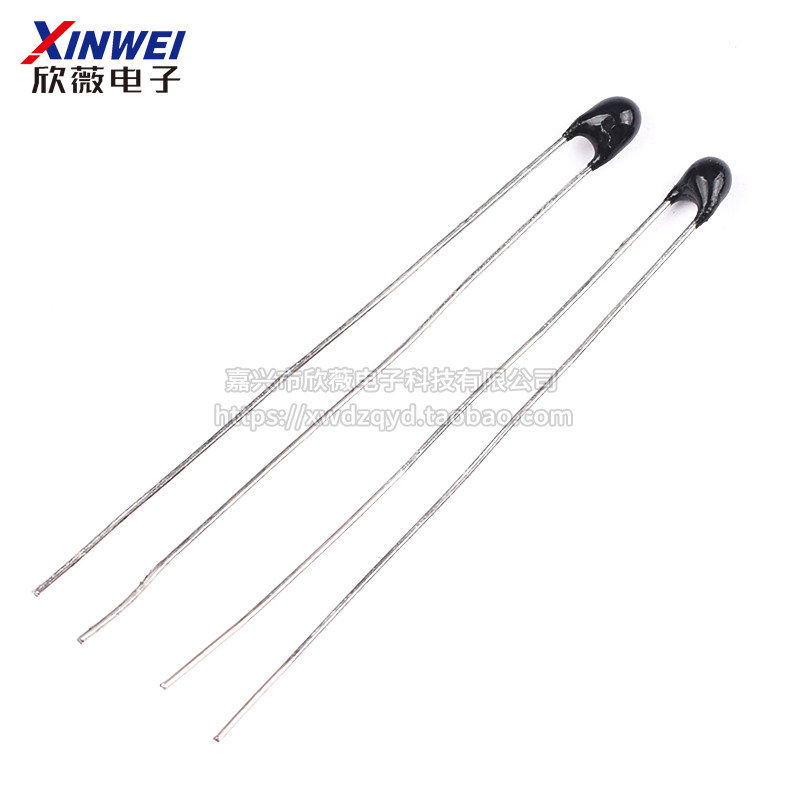

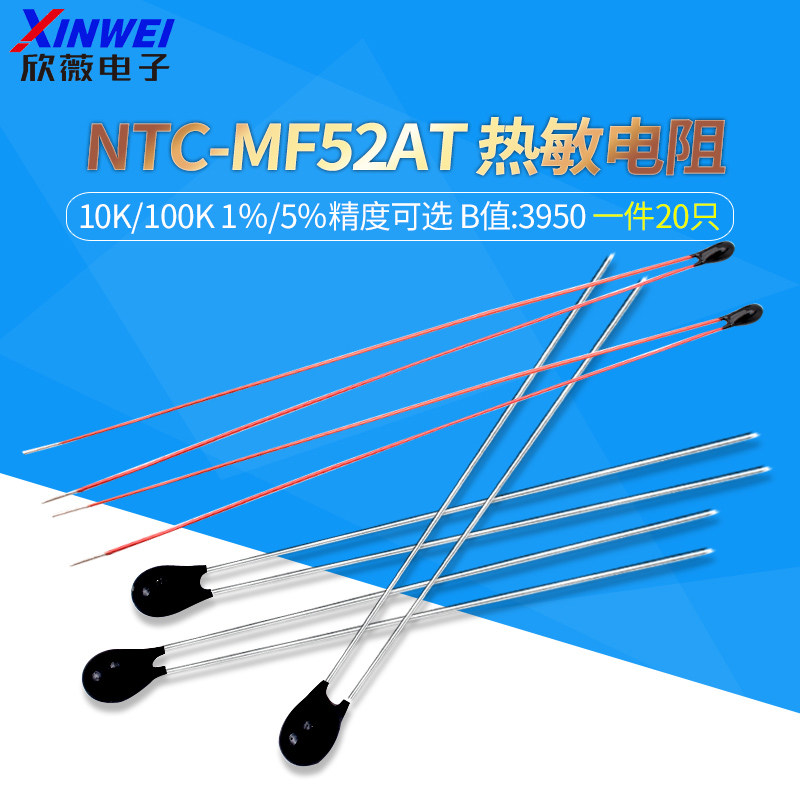

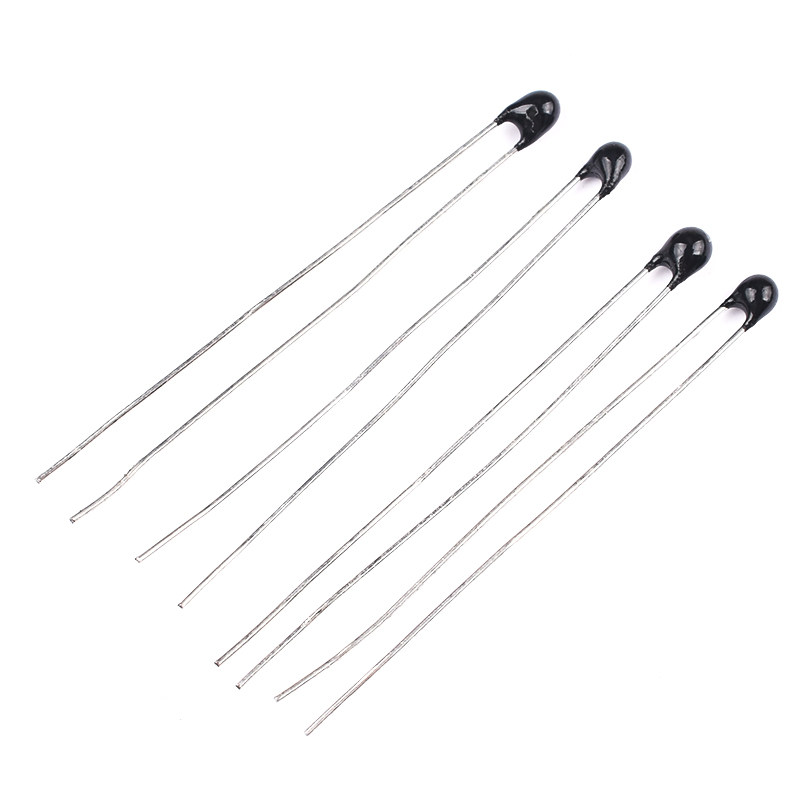

NTC-MF52AT Термическая сопротивление 10/50/100K 1 %/5 % Точность B VI Значение: 3950/3435

Цена: 38-61руб.    (¥0.98)
Артикул: 540628192189
Доставка по Китаю (НЕ включена в цену):
53 руб. (¥2.5)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:欣薇电子科技
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Выберите размер / комплектацию
Добавить в корзину
Другие товары этого продавца
¥7.5159руб.
¥6.8144руб.
¥49.81 053руб.
¥0.817руб.
  • Информация о товаре
  • Фотографии

(Цена 20 - это цена)

NTC-MF52AT Термическая сопротивление 10K/100K 1 %/5 % Точность B VI Значение: 3950

Детали предмета:

1,модель

MF

52

105

H

3950

F

A

NTC Термисторское сопротивление

Эпоксидная серия

сопротивление

Сопротивление

Значение B

B разница в значениях

B Категория стоимости

100KΩ

±5%

3950K

±1%

B25/50



2. Электрические характеристики

Серийный номер

проект

символ

Условия испытаний

Минимум

Нормальный

Максимум

единица

3-1.

25 ℃ Значение сопротивления

R25

Ta=25±0,05 ℃

PT≦ 0,1 МВт

99.9

100.0

100.1

 kΩ

3-2.

Значение сопротивления 50 ° C

R50

Ta=50±0,05 ℃

PT≦ 0,1 МВт

/

4.0650

/

 kΩ

3-3.

Значение B

B25/50

3436

3470

3504

 K

3-4.

коэффициент диссипации

σ

Ta=25±0,5 ℃

2.0

/

/

 mw/℃

3-5.

Постоянная времени

τ

Ta=25±0,5 ℃

/

/

15

 sec

3-6.

Изоляционное сопротивление

/

500VDC

50

/

/

 MΩ

3-7.

Диапазон рабочих температур

/

/

-55

/

+125

 ℃



3. Механический тест

проект

Технические требования

Условия и методы испытания

4-1. Свартоваемость

Свободный поток и проникновение конца сварки, площадь олова более 95%

После окончания терминала температура погружения составляет 230±В оловянной канавке 5 ° C поверхность олова составляет 2-2,5 мм от нижнего конца тела NTC, который длится 2±0.5S

(См. IEC60068-2-20 Тест TA/GB2423.28 Ta)

4-2. Сварная лихорадка

Нет видимого сексуального ущерба

ΔR/R25≤±2%

Конечная температура конца будет 260±В 5 ℃ оловянные канавки, 5 мм от нижней части олова от тела NTC длится 5±1S

(См. IEC60068-2-20 Тест TB/GB2423.28 Tb)

4-3. Покинуть конечную силу

Без потерь

ΔR/R25≤2%

Тест UA: Rally 5n, последние 10 с;

 (См. IEC60068-2-21 / GB2423.29 U тест)



4. Тест на надежность

Серийный номер

проект

Технические требования

Условия и методы испытания

5-1.

Высокая температура

ΔR/R25≤±2%

125±5 ° C, питание 1000±24 часа, dc0.2ma

(Обратитесь к IEC60068-2-2/GB2423.2 тест)

5-2.

Тест низкой температуры

ΔR/R25≤±2%

-55±5 ° C, питание 1000±24 часа, dc0.2ma

(См. IEC60068-2-1/GB2423.1 тест)

5-3.

Тест на влажность

ΔR/R25≤±2%

40±2 ℃ -95%среда RH расположена 100 100±24h

(См. IEC60068-2-3/GB2423.3 Тест)

5-4.

Тест температуры, горячего и холодного цикла

ΔR/R25≤±2%

–55 ℃×30min→80℃×5min→125 ℃×30min→80℃×5 минут, повторяется 5 раз

(См. IEC60068-2-14/GB2423.22 Тест)



5. Меры предосторожности

Нарежьте лидерство продукта до требуемой длины и обратите внимание на минимальную длину 5 мм.



                MF52 10K3950 Температура специальная таблица
 R25℃=10K                       B(25/50)=3950K
T(℃)R(KΩ)T(℃)R(KΩ)T(℃)R(KΩ)T(℃)R(KΩ)
-40 190.5562 -27 99.5847 -14 53.1766 -1 29.2750
-39 183.4132 -26 94.6608 -13 50.7456 0 28.0170
-38 175.6740 -25 90.0326 -12 48.4294 1 26.8255
-37 167.6467 -24 85.6778 -11 46.2224 2 25.6972
-36 159.5647 -23 81.5747 -10 44.1201 3 24.6290
-35 151.5975 -22 77.7031 -9 42.1180 4 23.6176
-34 143.8624 -21 74.0442 -8 40.2121 5 22.6597
-33 136.4361 -20 70.5811 -7 38.3988 6 21.7522
-32 129.3641 -19 67.2987 -6 36.6746 7 20.8916
-31 122.6678 -18 64.1834 -5 35.0362 8 20.0749
-30 116.3519 -17 61.2233 -4 33.4802 9 19.2988
-29 110.4098 -16 58.4080 -3 32.0035 10 18.5600
-28 104.8272 -15 55.7284 -2 30.6028 11 18.4818
T(℃)R(KΩ)T(℃)R(KΩ)T(℃)R(KΩ)T(℃)R(KΩ)
12 18.1489 25 10.0000 38 6.1418 51 3.9271
13 17.6316 26 9.5762 39 5.9343 52 3.7936
14 16.9917 27 9.1835 40 5.7340 53 3.6639
15 16.2797 28 8.8186 41 5.5405 54 3.5377
16 15.5350 29 8.4784 42 5.3534 55 3.4146
17 14.7867 30 8.1600 43 5.1725 56 3.2939
18 14.0551 31 7.8608 44 4.9976 57 3.1752
19 13.3536 32 7.5785 45 4.8286 58 3.0579
20 12.6900 33 7.3109 46 4.6652 59 2.9414
21 12.0684 34 7.0564 47 4.5073 60 2.8250
22 11.4900 35 6.8133 48 4.3548 61 2.7762
23 10.9539 36 6.5806 49 4.2075 62 2.7179
24 10.4582 37 6.3570 50 4.0650 63 2.6523
T(℃)R(KΩ)T(℃)R(KΩ)T(℃)R(KΩ)T(℃)R(KΩ)
64 2.5817 77 1.7197 90 1.2360 103 0.8346
65 2.5076 78 1.6727 91 1.2037 104 0.8099
66 2.4319 79 1.6282 92 1.1714 105 0.7870
67 2.3557 80 1.5860 93 1.1390 106 0.7665
68 2.2803 81 1.5458 94 1.1067 107 0.7485
69 2.2065 82 1.5075 95 1.0744 108 0.7334
70 2.1350 83 1.4707 96 1.0422 109 0.7214
71 2.0661 84 1.4352 97 1.0104 110 0.7130
72 2.0004 85 1.4006 98 0.9789
73 1.9378 86 1.3669 99 0.9481
74 1.8785 87 1.3337 100 0.9180
75 1.8225 88 1.3009 101 0.8889
76 1.7696 89 1.2684
