Светодиодный маленький контроллер, светодиодная лента, 24v

Цена: 210-254руб.    (¥8.9)
Артикул: 540186878246

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:chinaqianxiaofeng
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥7.9167руб.
¥24.9527руб.
¥2.2949руб.
¥7148руб.
  • Информация о товаре
  • Фотографии
Цвет: Шнур питания, DC Head

Инструкции по использованию микроконтроллера







1. Особенности:

1, Стабильная работа, хорошая работоспособность, простая и удобная проводка;

2. Поддерживает настройку практически всех однопроводных и двухпроводных микросхем драйверов светодиодов, представленных на рынке;

3.  Поставляется с 68 видами эффектов рисунка, ослепительными и умными;

4, Может содержать до 600 пикселей;

5. Блок питания имеет функцию блокировки обратного подключения.



Во -вторых, ключевая функция:

MODE+

Выберите эффект шаблона вперед

SPEED

Скорость кругового выбора

MODE-

Выберите эффект шаблона назад

Режим+и режим-

Нажмите Mode+и Mode-в то же время, затем выпустите автоматический режим одновременно

 В -третьих, параметры:

Рабочее напряжение: 5 В или 12 В.

Потребление энергии: менее 1 Вт.

В настоящее время поддерживает IC: WS2801, WS2811, LPD6803, LPD8806, TM1809, UCS1903, UCS9812, APA102, APA104; поддержка индивидуальных других ICS;

Примечание. Пожалуйста, подтвердите напряжение питания перед вызовом.

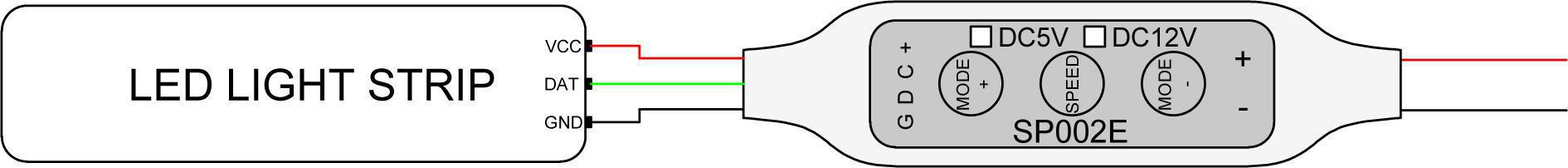

4. Схема подключения приложения:

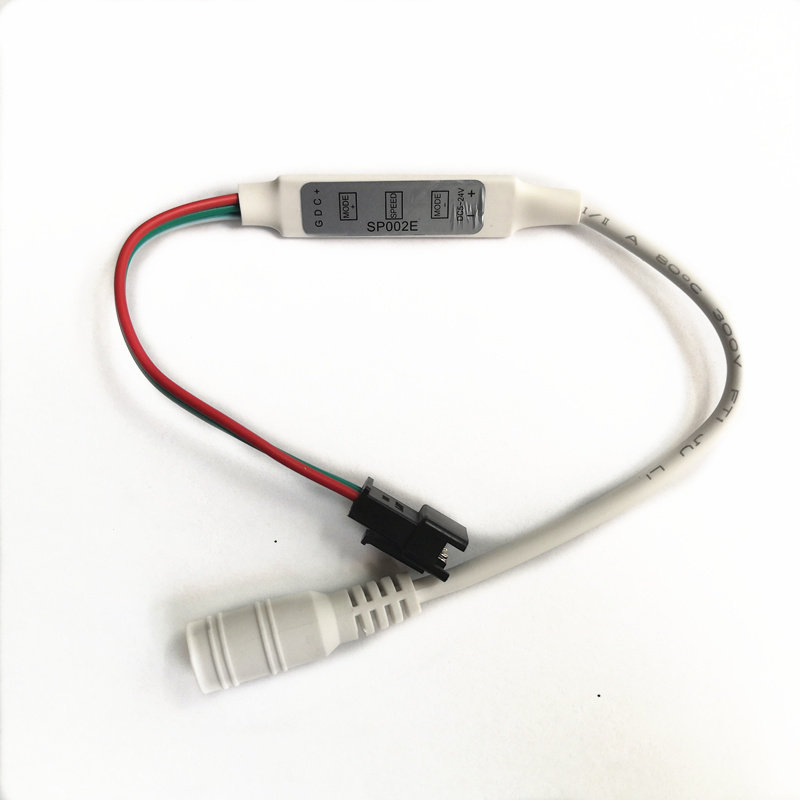

Миниатюрный контроллер

1проводка

Контроллер имеет три отведения, из которых красный представляет положительный шнур питания (VCC), белый (два: сайты сигналов и площадки мощности) представляют линию заземления (GND) и зеленую репрезентативную линию сигнала (DIN).

Соединение микроконтроллера и световой строки: 3 свинца соответствуют соответствующему соединению, которые обычно связаны с положительным, сигналом и отрицательным, соответствующим красной, белой, зеленой и световой строке микроконтроллера.

Затем подключите красный провод с положительным электродом внешнего источника питания постоянного тока и подключите черную линию с отрицательным электродом внешнего источника питания постоянного тока, то есть внешний источник питания постоянного тока как питает микроконтроллер, так и питает лампу.

2  Описание операции

Перед вызовом наблюдайте, соответствует ли источник питания с рабочим напряжением контроллера (контроллер имеет 5V  и 12 В), убедитесь, что между соединительными линиями нет короткого замыкания.

Микроконтроллер имеет 3 клавиши.
