LT1083 Регулируемое напряжение напряжения питания высокой линейной регулируемой модуль питания 7A.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Большинство модулей в этом магазине предоставляют только описание или информацию о доставке,Без технической поддержки консалтинга, пожалуйста, не имейте электронного фундамента или новичков для тщательного съемки, чтобы не задержать время обеих сторон!Из -за многих категорий продуктов описание информации может быть пропущено при загрузке. Если вы не найдете нужную информацию, свяжитесь с обслуживанием клиентов, чтобы спросить!(Описание Введение Информация, пожалуйста, снизитеПолем
LT1083 Регулируемая стабилизационная плата
Регулируемый модуль питания напряжения напряжения LT1083 основан на низком трех -хипи -LT1083 Стабильном регулирующем модуле напряжения напряжения напряжения.

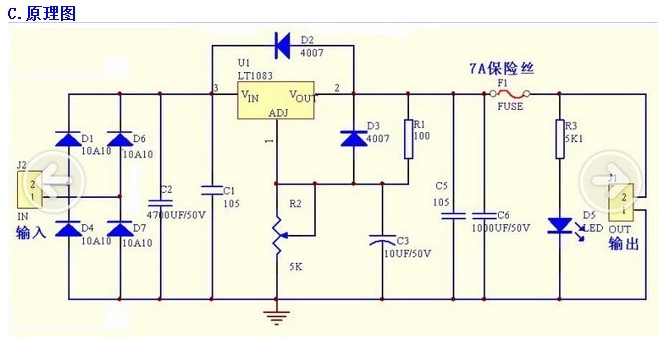

А. Принципы
Цепь в основном имеет четыре 10 -й выпрямитель -диод A10, выпрямитель, который является супер конденсатором 50 В / 4700, TL1083, регулируемой схемой регулируемого напряжения, от потенциометра W502 и 7 Self -Recovery Fuse
14. 10 A10 Diode выпрямитель, преобразование электроэнергии переменного тока в источник питания постоянного тока и используйте 50 В / 4700 SuperCapaciture Filter
2Регулируя потенциометр W502, вы можете настроить выходное напряжение LT1083
3. 7a Self -Restore Fuse может предотвратить слишком большой выход схемы и функцию выходной защиты
Б. Инструкция
1. Диаграмма подключения и описание функции
2. Электрические особенности
Размер платы: 74 ммхх46 мм;
Ввод постоянного тока: 2,5-38 В;
Вход связи: 2,5-27В;
Выход DC: 2,5-35 В.
Максимальный ток: 7а.
