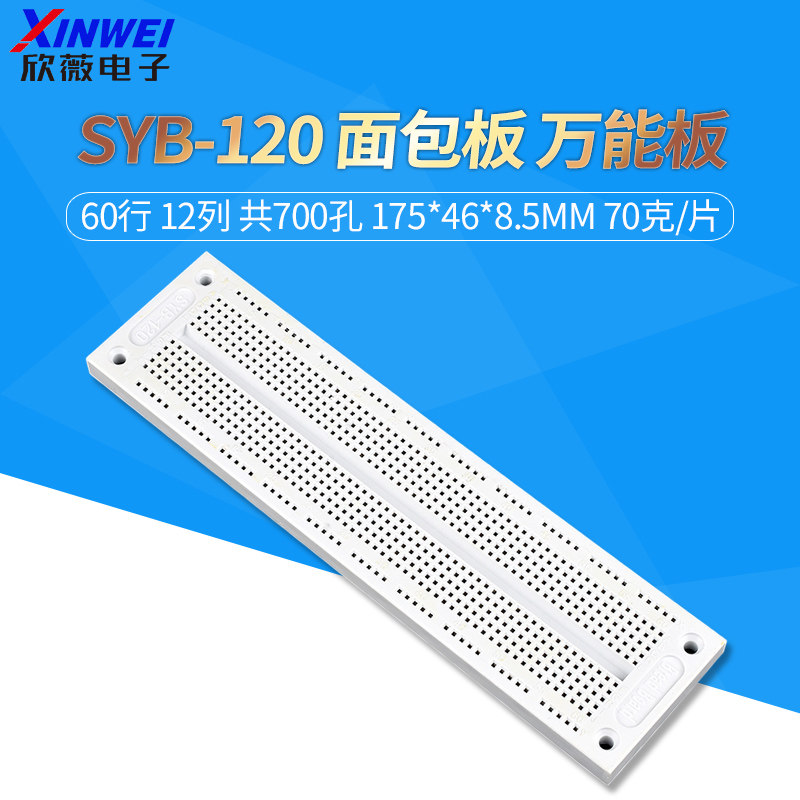

SYB-120 Хлебная плата Универсальная пластина/экспериментальная плата/плата (175*46*8,5 мм) 70 грамм/кусок
Цена: 62руб. (¥2.9)
Артикул: 539364402342
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:欣薇电子科技
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥6.8144руб.
¥49.81 053руб.
¥0.817руб.
¥0.256руб.
[SYB-120 面包板 万能板/实验板/电路板] [70克/片][（175*46*8.5mm)]
[配套连接线链接：][https://item.taobao.com/item.htm?id=529030921123]
[【型号】]SYB-120
[【尺寸】]175*46*8.5MM [60行12列 ] [700孔]
[【重量】][70克/片]
[【使用方法】]
[面包板是实验室中用于搭接电路的的重要工具，熟练掌握面包板的使用方法是提高实验效率，减少实验故障几率的重要基础之一。]

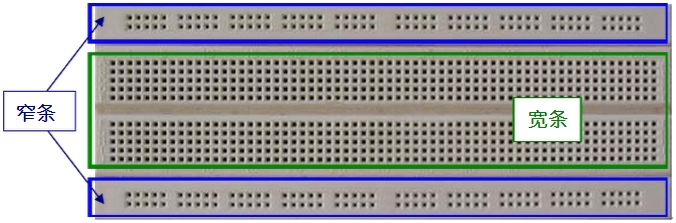

[首先我们先来看下面包板的外观和内部结构，常见的最小单元面包板分上、中、下三部分。上面和下面部分一般是由一行或两行的插孔构成的窄条，中间部分是由中间一条隔离凹槽和上下各5行的插孔构成的宽条。如下图：]

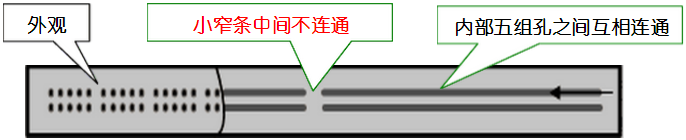

[1、上面和下面部分的窄条，外观及结构如下图：]

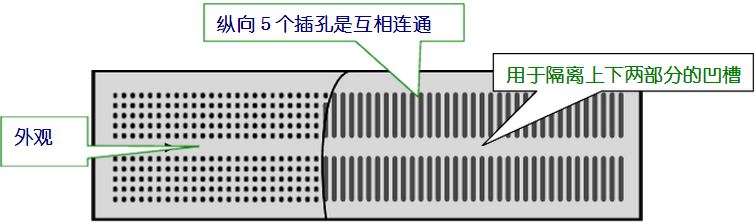

[2、中间部分宽条是由中间一条隔离凹槽和上下各5行的插孔构成。在同一列的5个插孔是互相连通的，列和列之间以及凹槽上下部分则是不连通的，外观及结构如下图：]

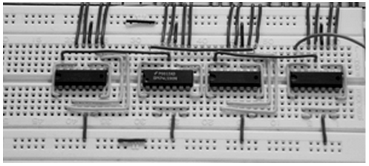

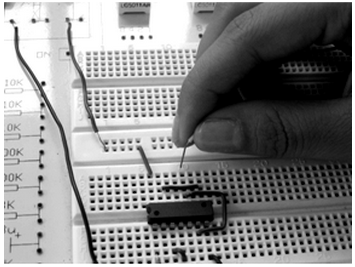

[3、面包板连接电路：两个窄条的第一行一般和地连接，第二行和电源连接；中间宽条用于链接电路，由于凹槽上下是不连通的，所以集成块一般跨插在凹槽上。具体参看下图：]
