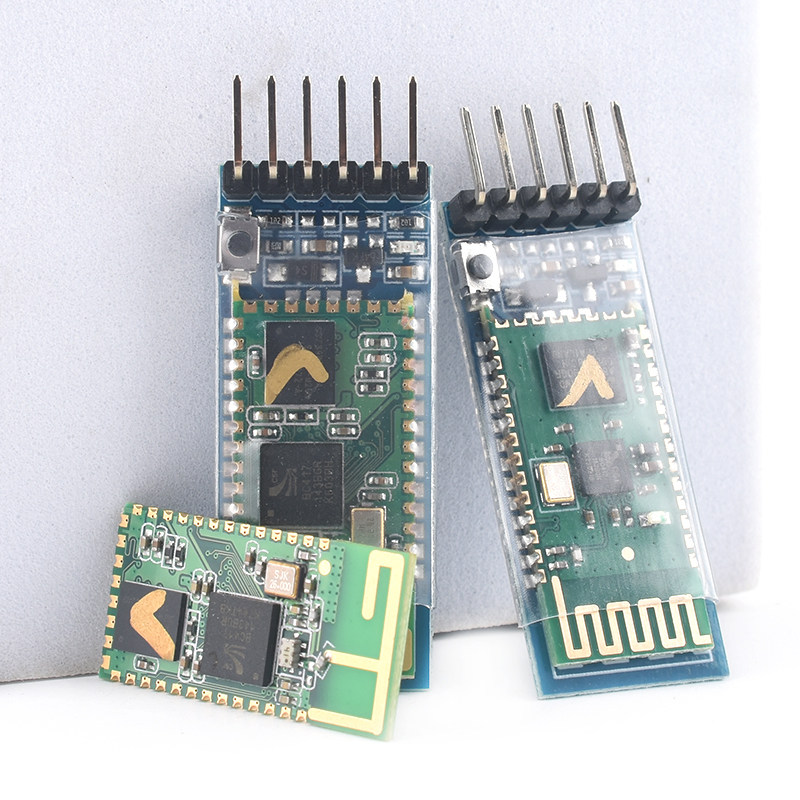

HC-05 Основной тройной модуль Bluetooth Беспроводной серийный модуль Bluetooth-модуль
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

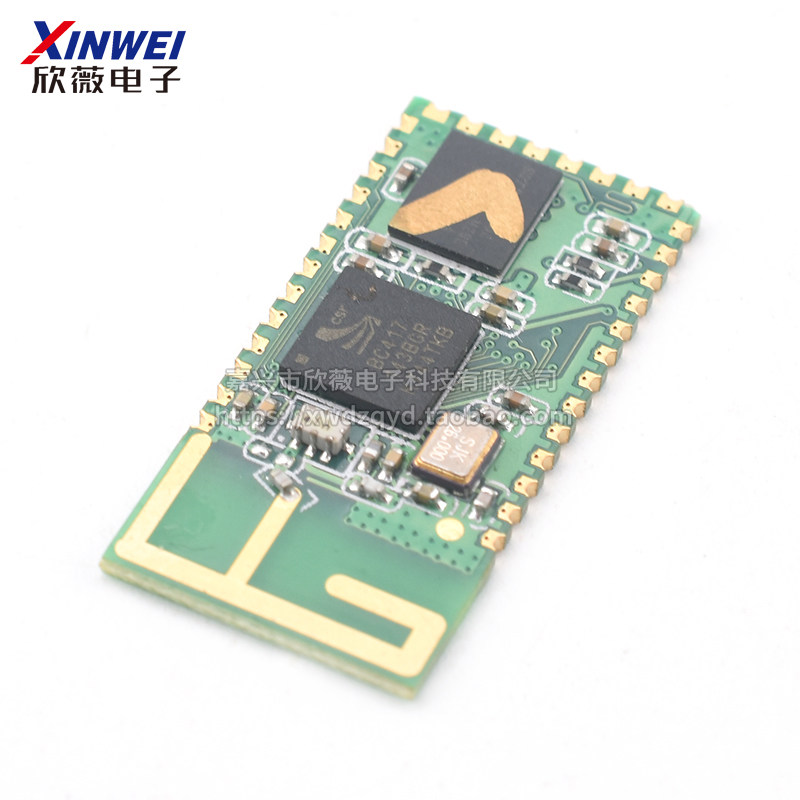

| Цвет: | Совместимая версия (интеграция ведущий-ведомый), Совершенно новая оригинальная версия (интеграция master-slave), Стандартный тип патча платы (интеграция «главный-подчиненный»), Тип патча стандартной платы HC-05 (интеграция «главный-подчиненный»), доступная версия, Патч-модель HC-05-3 (может заменить стандартную модель HC-05), Двухрежимный патч HC-05D, совместимый с двухрежимным HC-04/05/08, Двухрежимный HC-05D с базовой платой совместим с двухрежимным HC-04/05/08., Версия, совместимая с HC-05 (режим одного подчиненного устройства), доступная версия |
Оригинальный HC-05 , отправка инструкций не требует ключа ENTER, никаких двойных кавычек не требуется, скорость передачи быстрее, чем замена!
ПРИМЕЧАНИЕ. Не получайте мощность на сигнальной ноге, он будет напрямую сжечь модуль! Входное напряжение запрещено превышать 7 В!
HC-05 Основной тройной модуль Bluetooth Arduino Беспроводной серийный серый порт прозрачно(Прозрачная кнопкаПолем
  Адрес загрузки данных: https://pan.baidu.com/s/1pza8mt4zrepywoq8e9oriw
Добрые советы:Не получайте мощность на сигнальной ноге, он будет напрямую сжечь модуль
Убедитесь, что каждый модуль протестирован.Прибыль невелика, не предоставляет техническую поддержку и услуги возврата и обмена, знайте, как ее использовать снова, пожалуйста, рассмотрите ее перед покупкой!
1. Параметры модуля:
1. Размер платы: 38,1 мм (длинный)*15,8 мм (ширина)
2. Вес: 3,5 г
3. Входное напряжение: 3,6 В-6 В, запрещено более 7 В
4. Силовая анти -анти -кондиционирование, а анти -модуль не работает
5. свинец 6 футов: en/vcc/gnd/rxd/txd/state (состояние Bluetooth приводит к ногам, выходной низкий уровень не подключен, и выходной высокий уровень после подключения)
6. С индикатором состояния подключения светодиодная флэшта указывает, что нет соединения Bluetooth; светодиодная медленная вспышка указывает на вход в командный режим AT
7. Зависимый чип напряжения напряжения 3,3 В, входное напряжение DC 3.6V-6V; Когда не соединяется, ток составляет около 30 мА (из-за вспышек светодиодных фонарей, ток находится в изменяющемся состоянии); после успешного сочета Ток составляет около 10 мА.
8. Уровень интерфейса составляет 3,3 В, что может непосредственно подключать различные одно -хип -микрокомпьютеры (Arduino/51/AVR/PIC/ARM/MSP430 и т. Д.), И 5 -вагольный микрокомпьютер также может быть подключен непосредственно.Прямо подключитесь к одному последовательному порту микрокомпьютера, вы не можете передать чип MAX232!
9. Допустимое расстояние передачи составляет 10 метров, и можно превышать 10 метров, но не гарантирует качество соединения
10. После успешного спаривания его можно использовать в качестве полного последовательного порта.Нет необходимости понимать какой -либо протокол Bluetooth, но поддерживает только 8 -бит данных, 1 стоп -бит и не подготовленный формат связи.Это также наиболее часто используемый формат связи, который не поддерживает другие форматы!
11. Нажмите кнопку, а затем включите модуль Bluetooth, чтобы ввести режим AT, установить параметры и информацию о запросе.
12. Вы можете переключить хост и подчиненный режим через команду AT.
13. Скорость передачи по умолчанию модуля составляет 9600, пароль спаривания по умолчанию-1234, а имя по умолчанию-HC-05.

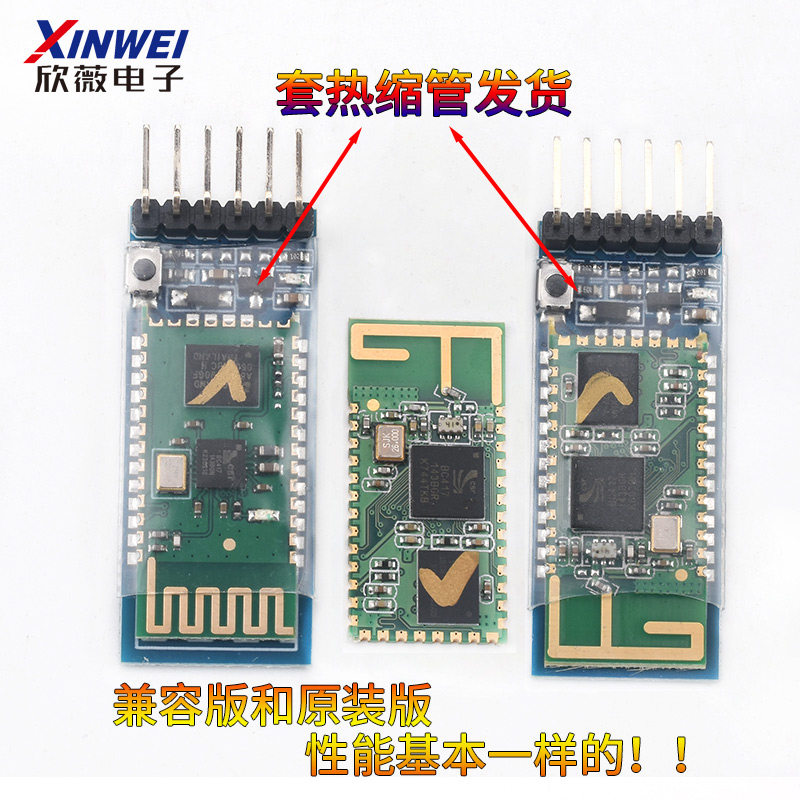

14. Защита с прозрачной трубкой тепловой усадки.

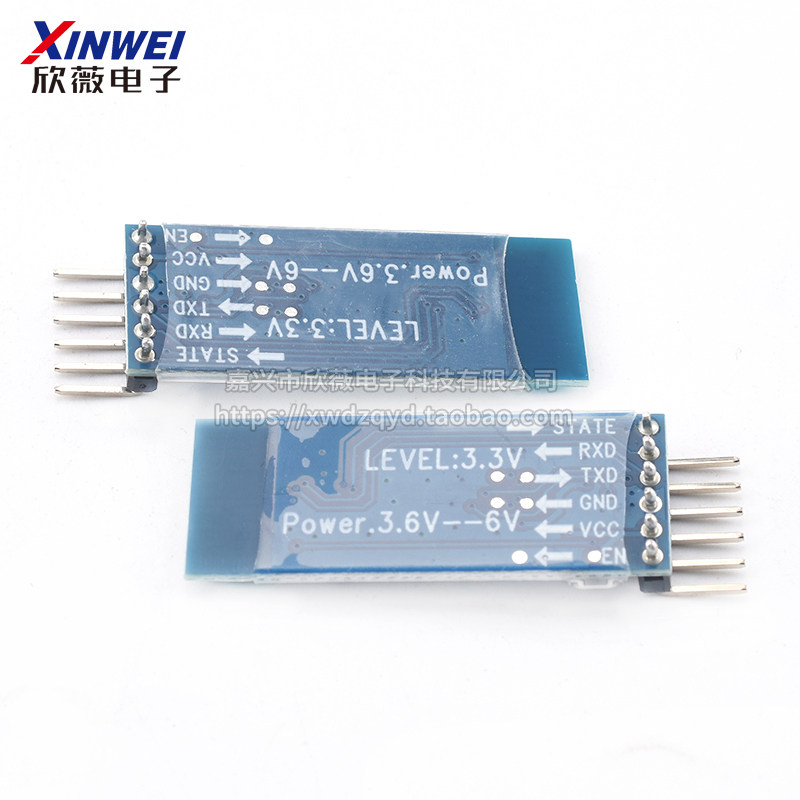

2. Метод проводки:
VCC: положительный источник питания положительный
GND: Рядом с полюсами, чтобы подключить источник питания
RXD: Приема End, модуль Bluetooth получает данные с других устройств; нормальные условия подключаются к отправке других устройств TXD
TXD: отправить конец, модуль Bluetooth отправляет данные на другие устройства; нормальные условия Подключите приемник RXD других устройств
EN: включить, подключите 3.3V, когда вам нужно ввести режим AT
