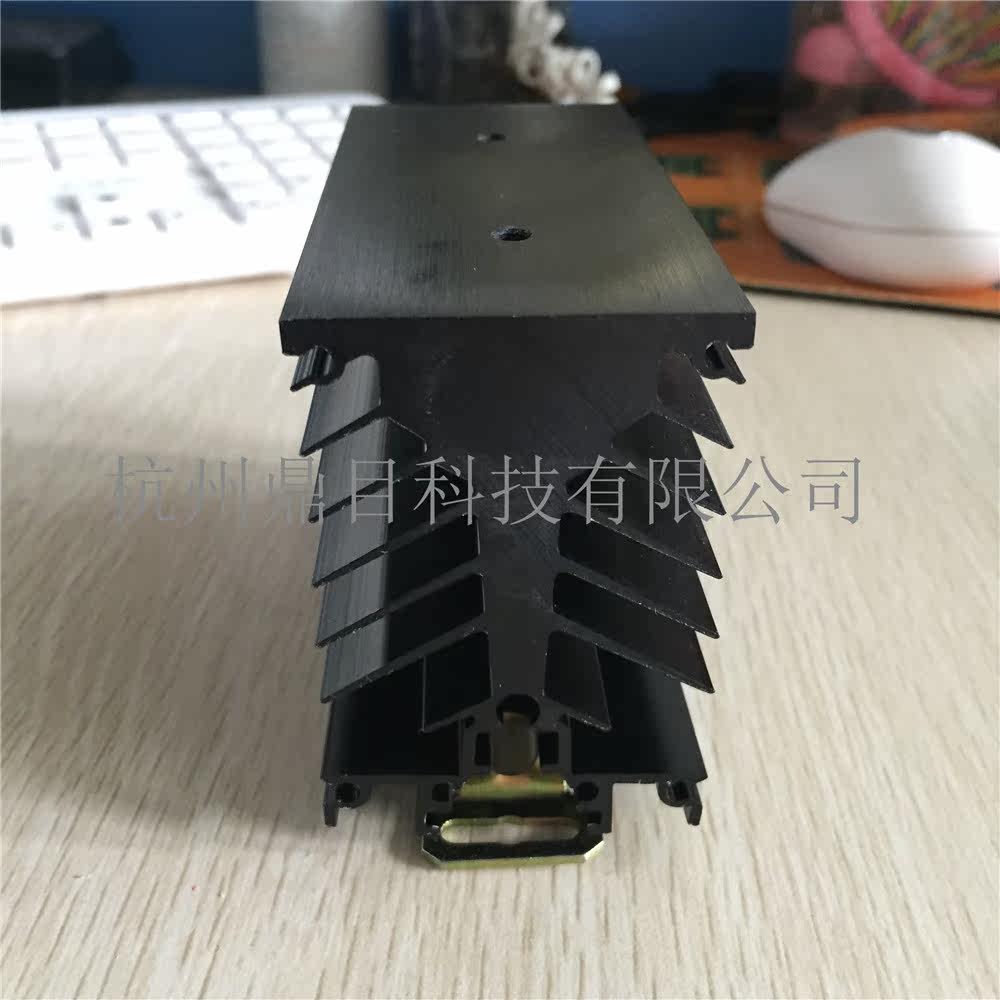

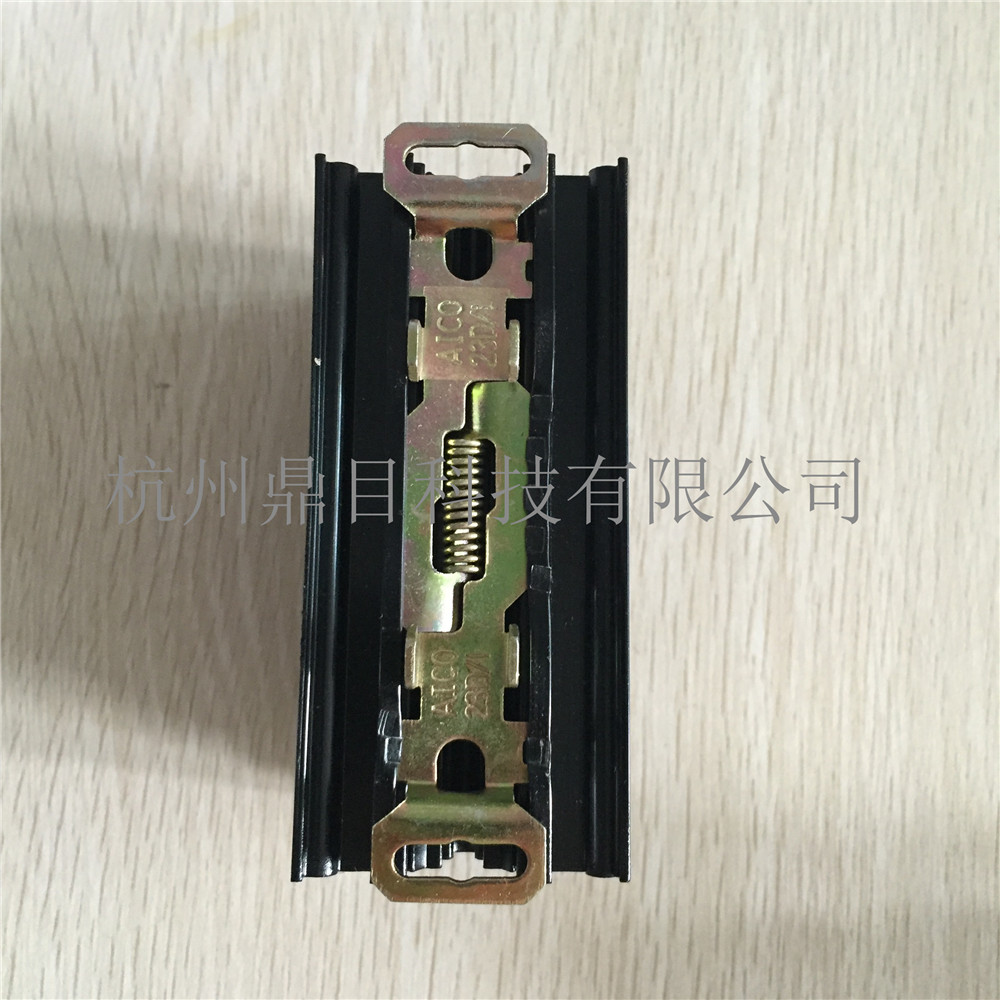

Одно направляющие железнодорожные алюминиевые волосы Черный кислород
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

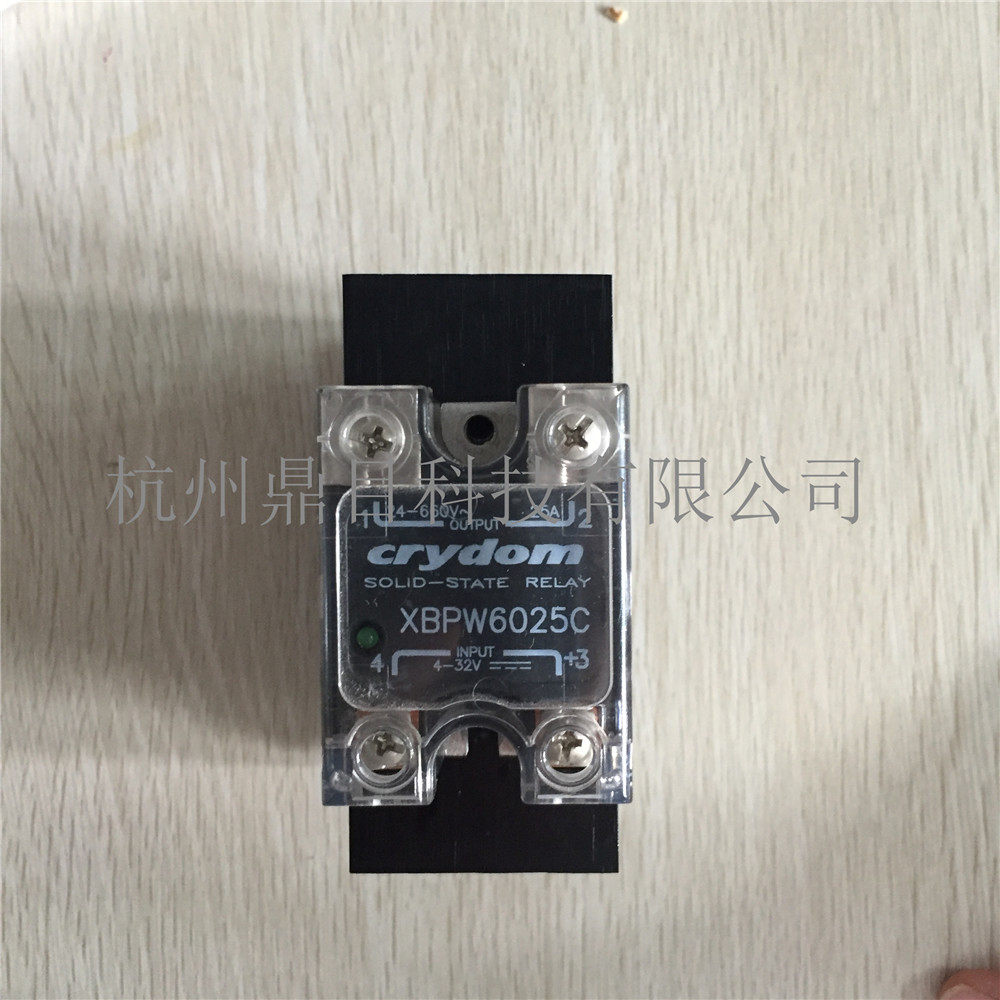

Выбор для однофузовой установки твердого реле.
Долгосрочный запас.
Размер: длина 98*44*Высота 65 мм (исключая направляющий рельс)
Выбор радиатора
SSR на тепло тока ампекета составляет около 1,5 Вт, а тепло трехфазного SSR -это сумма трехфазной нагрузки.SSR выше 25А должен быть выбран в соответствии с радиатором, который его соответствует.
Выбор подходящего радиатора связан не только с размером радиатора, но также связан с такими факторами, как регионы, среда, температура (сезоны), условия вентиляции и плотность установки.Нижняя пластина SSR равномерно покрыта сверхпроводящей термической кремниевой смазкой при соединении между SSR.
Спортивный стандарт для эффекта радиатора: температура контактной поверхности, соединенная с радиатором нижней пластины SSR, не должна превышать 80 ° C
Выбор радиатора модуля
Когда пользователь выбирает радиатор, необходимо учитывать следующие факторы:
① Рабочий ток модуля должен определить необходимую область рассеяния тепловой диссипации;
② Используйте среду, какой метод охлаждения можно определить соответственно——Естественное охлаждение, принудительный ветер и холод, или водяное охлаждение;
③ Форма, объем устройства и размер зарезервированного пространства радиатора могут быть определены, чтобы определить, какую форму используется радиатор.
Вообще говоря, большинство пользователей выбирают радиатор алюминиевого типа.
Радиатор, подходящий для силовых устройств, должен соответствовать следующим требованиям:
(I) Площадь поверхности максимально большая.
(Ⅱ) Поверхность радиатора окислена и темная.
(Ⅲ) Конфигурация радиатора должна облегчить циркуляцию воздуха, и лучше взять вертикальное направление с длинной стороной.
() Алюминий и медь с хорошей теплопроводностью в качестве материала радиатора.
(Ⅴ) Граам -раковина лучше, а толщина пропорциональна квадрату.
Некоторые меры предосторожности для установки радиатора
1В случае обеспечения того, чтобы фактическая температура узла получаемого устройства с полупроводникой меньше, чем максимальная температура узла, вы должны попытаться выбрать небольшие и легкие спецификации как можно больше.
2Эффект рассеяния тепла тесно связан с процессом установки.
3Если контактное тепловое сопротивление падает меньше, добавление силиконовой смазки с тонкой тепловой проводницей между силовым устройством и радиатором во время установки может снизить тепловое сопротивление на 25-30%.
4Во время установки необходимо заполнить теплопроводные или изоляционные прокладки между устройством и радиатором.

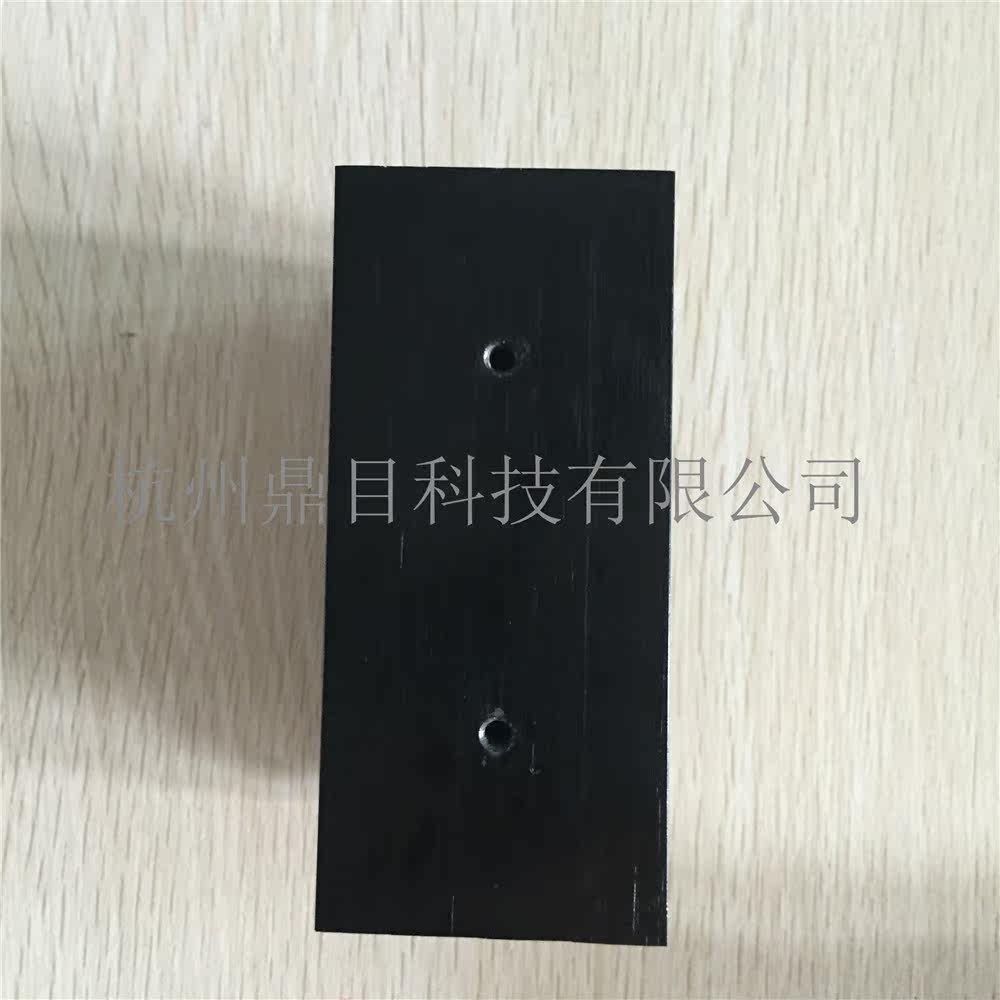

5Когда устройство установлено, отверстие для установки (или групповое отверстие) устанавливается в центре (L/2) на базовой поверхности радиатора.Когда установлены два или более устройств, положение отверстия (или группового отверстия) расположено на центральной линии позиции основания радиатора (L/2n).
6Винт крутящий момент является согласованным при стрельбе из устройства.
7После установки питания и радиатора не рекомендуется механически обрабатывать или пластическую хирургию силового устройства и радиатора, в противном случае оно создает напряжение и увеличит тепловое сопротивление контакта.
8Одиночный ребристый радиатор подходит для естественного воздушного охлаждения за пределами устройства (например, установленное за пределами шасси), то есть вентиляция и рассеяние тепла мощного устройства могут снизить повышение температуры на машине.
9После естественного охлаждения участок радиатора должен быть параллельно направлению горизонтальной плоскости;
