Мотор с чипом, модуль, умный робот

Цена: 100руб.    (¥4.7)
Артикул: 534934470879

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:电子城11
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥1.4832руб.
¥0.266руб.
¥11.6246руб.
¥ 1.95 1.1525руб.
  • Информация о товаре
  • Фотографии

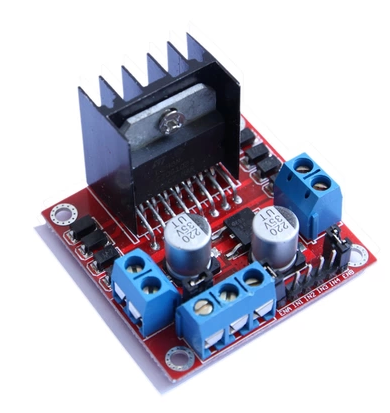

Добрые советы:В настоящее время модульные продукты компании появляются на рынке. Чип L298, произведенный компанией, представляет собой новый аутентичный чип. Электролиты патча составляют два конденсатора высокого уровня 35 В 220 UF и высокий уровень. -Полтаж конденсаторов низкого напряжения. Пожалуйста, распознайте при покупке. Чтобы не обмануть и сжигать плату.



 L298N Drive Electric 28byj-48 Ссылка на учебное пособие: http://v.ku6.com/show/jdltz-watzp-434o6_7teg...html? Nr = 1&st=1_9_4_1&nr=1

L298n_ Electric Drive Module_ee Program Bookhttp://wenku.baidu.com/view/bb2431ed941ea76e58fa04f7.html

☆ Основные атрибуты ☆

Название модуля

Модуль мостового моста с двойным мостом

Рабочий режим

H Bridge Driver (двойная дорога)

Мастер Чип

L298N

Стиль упаковки



Логическое напряжение

5V

Напряжение привода

5V-35V

Логический ток

0mA-36mA

Драйн ток

2а (максимальный мост)

температура хранения

-20 ℃ до +135 ℃

Максимальная мощность

25W

масса

30g

Периферийный размер

43*43*27mm

Функции:

★ Этот модуль использует L298N компании ST в качестве основного чипа драйвера. Он обладает характеристиками сильной пропускной способности, низкой тепловой передачи и сильной антиинтерферентной способности.

★ Этот модуль может использовать встроенный -в 78M05 для получения питания из части питания, но чтобы избежать повреждения чипа напряжения, при использовании напряжения драйвера 12V используйте внешний источник логического питания 5V.

★ В этом модуле используется большой конденсатор фильтрации для непрерывной защиты диода, что может повысить надежность.

★ Этот модуль доступен в аудитории, пожалуйста, возьмите его напрямую, спасибо.



Меры предосторожности:

1. При напряжении вашего драйвера (Идентификация на рисунке выше представляет собой вход 12 В, фактический приемлемый диапазон ввода составляет 7-12 В) Для 7 В-12V, вы можете включить блок питания 5V логики, который можно перенести. Когда используется источник питания 5 В,+5 В на интерфейсе
Не входите в напряжение, но это может привести к напряжению 5 В для внешнего использования.(Это обычное приложение!)

2. Когда напряжение драйвера превышает 12 В, меньше, чем равное 24 В (Руководство по чипсу может поддерживать 35 В, но в соответствии с Священными Писаниями

Экспертиза, как правило, 298 консервативного применения максимальной поддержки напряжения в 24V удивительна!) В то время, например, вам нужно привести к номинальному напряжению до

18 В мотор.Во -первых, вы должны удалить крышку перемычки выхода 5V.Затем доступ к 5 В за пределами выходного порта 5 В

5 В включить Один уровень 5 Вконтрольный сигналКогда этот вход сигнала действителен, идвигательКогда источник питания в модуле нормальный,двигательВыходной ток модуля.В противном случае, даже если источник питания является нормальным, на двигателе нет тока.
Поставка напряжения в внутреннюю логическую схему L298N.(Это нетрадиционное применение драйверов высокого давления!)
