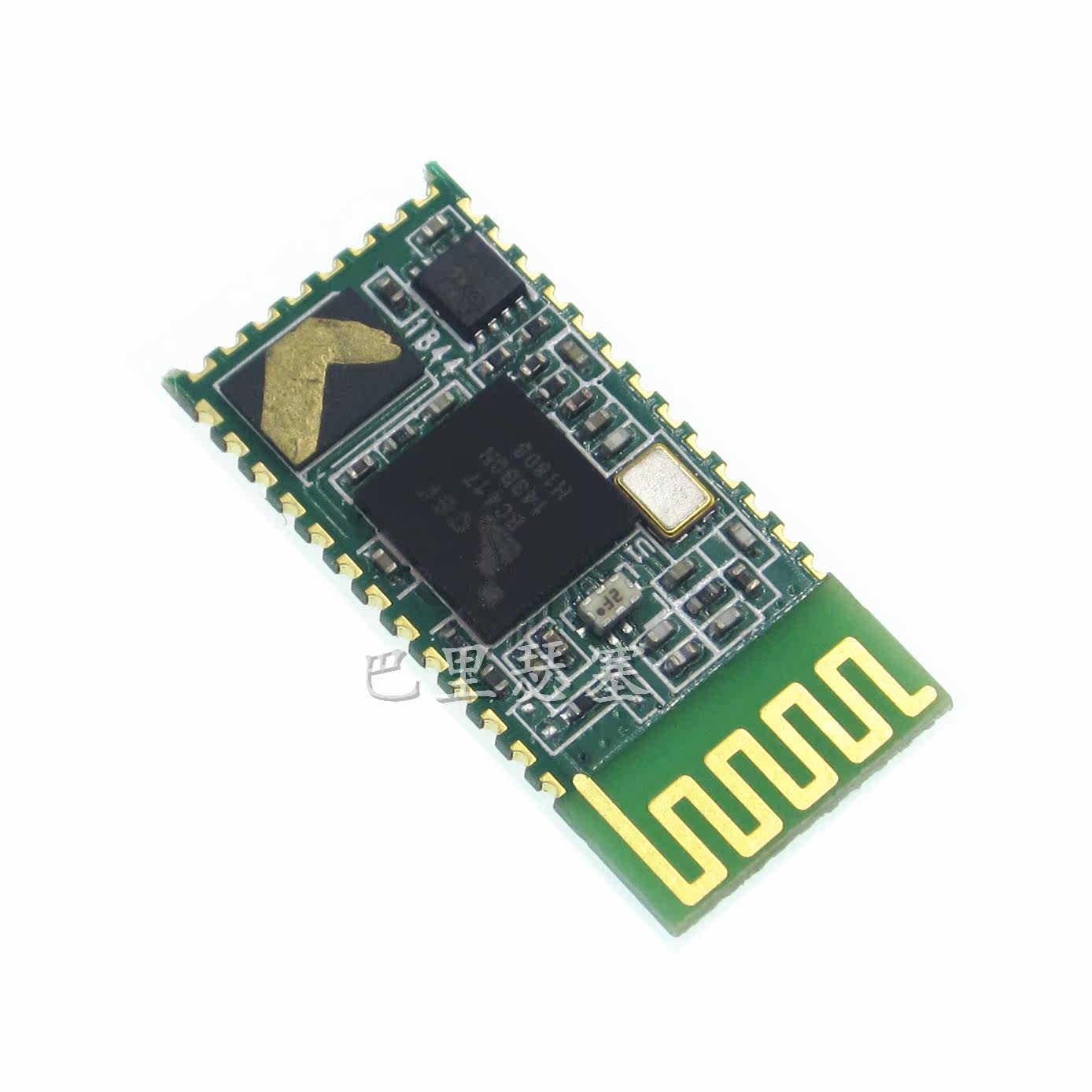

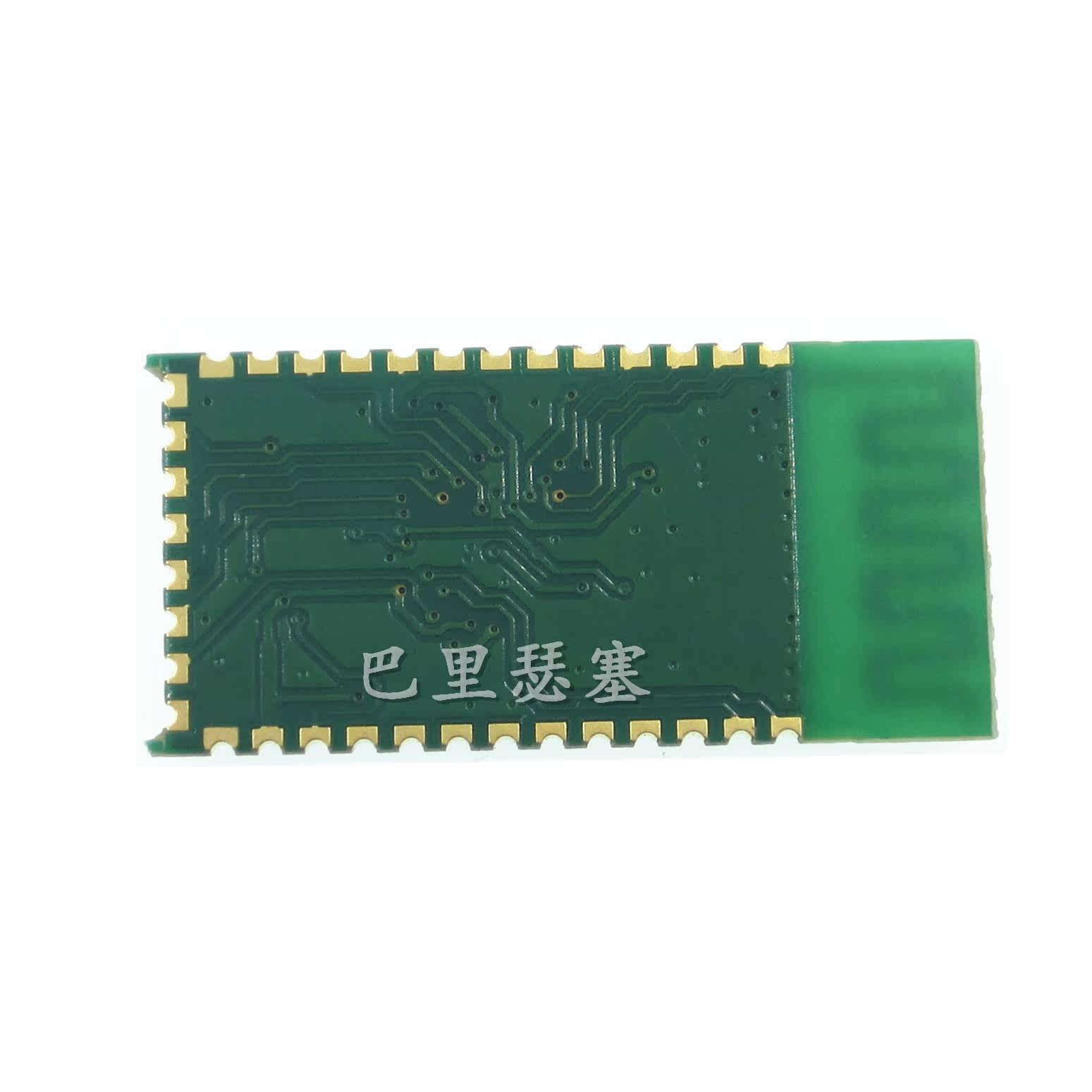

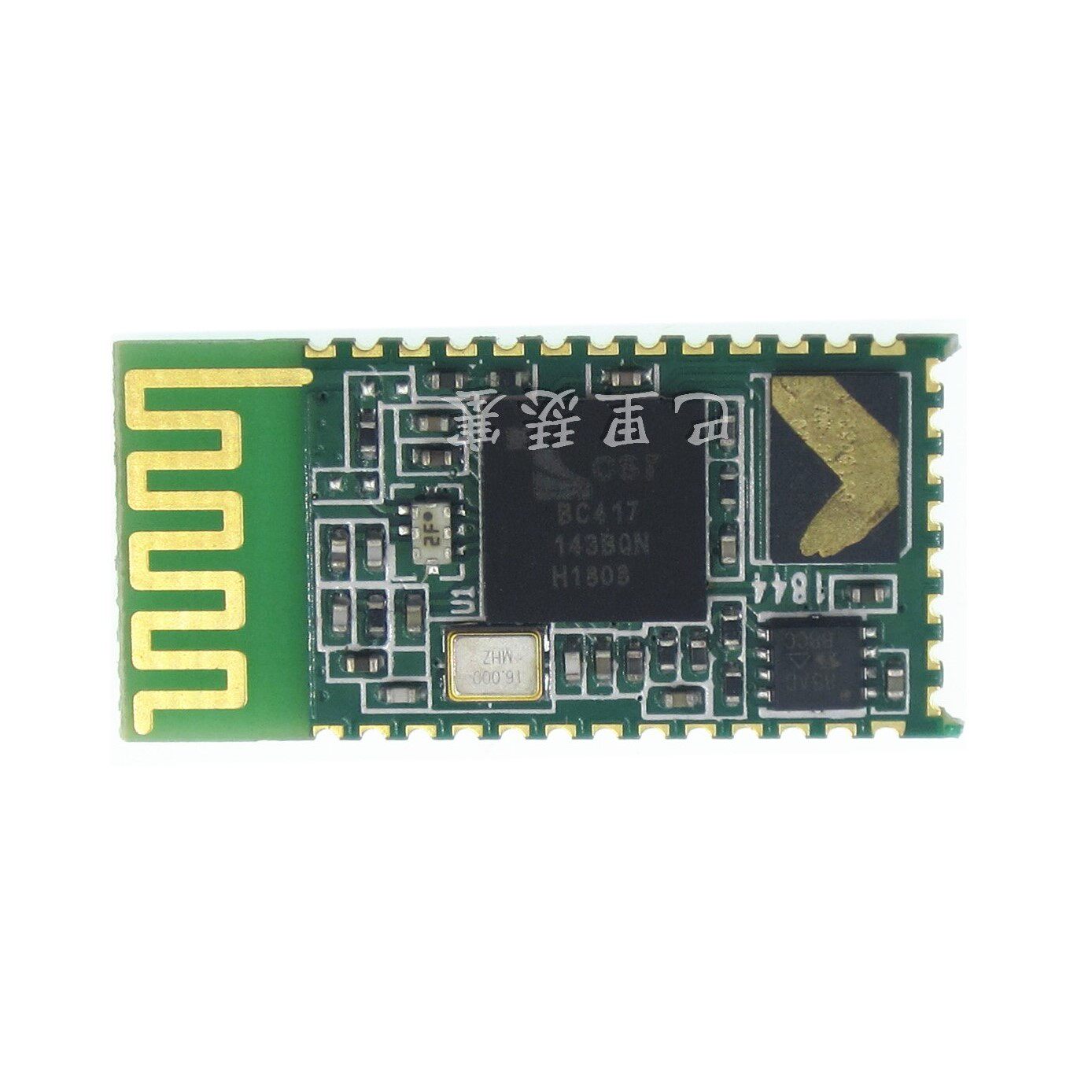

HC-05 Bluetooth-конверсионное порт

Цена: 246руб.    (¥11.6)
Артикул: 532851378454

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:barise插头
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥ 53 52.51 110руб.
¥ 13.5 13.05276руб.
¥ 52.8 51.61 091руб.
¥2.5855руб.
  • Информация о товаре
  • Фотографии


ESP8266 ESP-01S DS18B20 Температура Wi-Fi Модуль беспроводного узла содержит ESP-01 модуль
¥13.50¥14.50

ESP8266 ESP-01 ESP-01S DHT11 Температура
¥13.40¥14.40

ESP8266 ESP-01 ESP-01S DS18B20 Температура Wi-Fi Беспроводной узел модуль
¥9.80¥10.50

ESP8266 5V Wi -Fi Relay Intelligent IOT Home Mobile Phone Приложение удаленное коммутатор беспроводной модуль
¥11.30¥11.30

ESP8266 ESP-01 ESP-01S DHT11 Tempred Wipi Node Модуль не содержит беспроводных модулей
¥5.50¥6.20

ESP8266 ESP-01S Реле реле Relay WiFi Smart Socket Plus Plus больше ESP-01S
¥12.95¥12.95

ESP8266 ESP-01S реле реле реле WiFi Smart Socket
¥4.20¥5.20

ESP-01S Беспроводная трансмиссия промышленного класса ESP8266 Серийный порт с Wi-Fi модуль Smart Home Интернет вещей
¥6.40¥7.40



Нажмите здесь, чтобы отправить мне сообщениеszВремя онлайн: 09: 00 утра-7: 30 вечера


Количественная цена, прямая съемка PIC Kit3 Pickit3 Offline/Programming/Simulation Pic Kit3.5 Программист
¥46.30¥46.30

Совершенно новая полупроводниковая охлажденная пластина TEC1-12706/12703/12705/12709/12710/12715
¥7.80¥7.80

AVR ISP -загрузка/скачать линию/программист/совместимый оригинальный STK500 Type AVRISP Независимые исследования и разработки
¥57.00¥57.00

DC-ATX-160W High-мощная прямая заглушка DC-ATX модуль Power Module ITX Z1 24PIN 24PIN
¥51.00¥51.00

SPI Bios Flash Flash Flash Test -Test Polder Sop8 24C Широкий программист для адаптации тела.
¥14.80¥14.80

Кристаллический тестер LCR-T4 графический устойчивость к конденсатору ESR Тестер-транзистор-тестер
¥26.20¥26.20

Mini Elm327 Bluetooth/Bluetooth интерфейс v2.1 obd2 II с CD
¥13.20¥13.20

CC-Debugger Bluetooth Zigbee Simulation Programmer 2540 2541 2530 Debugging Download
¥38.40¥41.30





























Поддержите Господа и полоску, вы можете переключить мастер и раб с командой AT.

Информационный пакет сеть диск скачать: https://pan.baidu.com/s/1bplh31l

[[[[[[[[[[[[[[[[Введение в правила именования продуктов]: Продукты модуля Bluetooth модуля компании:

HC-05Это серийный модуль Bluetooth, который интегрирован с Господом и дробилкой.(Напряжение питания 3,3 В ~ 3,6 В)

HC-06Это серийный модуль Господа и Крушер Bluetooth.(Напряжение питания 3,3 В ~ 3,6 В)

Хозяин:Он используется для поиска устройства и не может быть поиск другими устройствами.(Модуль Bluetooth с белыми пятнами)

С машины:Устройство, используемое поиском, не может искать другое оборудование.

После того, как Господь связан, он эквивалентен серийному порту.

[Этот модуль может быть установлен для размещения или раба, размещения и передачи машины для общения.

Не могу общаться между спариванием Bluetooth от функции, компьютера, мобильного телефона и т. Д. По умолчанию при покупке.

[[[[[[[[[[[[[[[[Примечание: HC-05 HOST может соответствовать 06 с машины]





1. Используйте CSR Mainstream Bluetooth Chip, Bluetooth v2.0 Стандарт протокола.

2. Напряжение питания модуля: 3,3 В ~ 3,6 В.

3. Параметр по умолчанию: Степень Поттера 9600, Код спаривания 1234, Рабочий режим с машины.

4. Размер модуля ядра: 27 мм х 13 мм x 2 мм.

5. Работа текущий:Разделение:30~40mA  Не -коммунирование после сочетания:2~8Ma  В общении:8mA  у меня нет бездействия.

6. Расстояние связи: 10 м в открытых условиях, среда нормального использования  около 8 м.

7. Используется для навигационной системы GPS, гидроэнергетической и газовой системы, системы управления сбором промышленного поля,Он может быть легко подключен к ноутбуку Bluetooth, компьютеру плюс адаптер Bluetooth, КПК и другие устройства.



8. Вы можете обновить и загрузить однокомпьютер STC Single -Chip.

Штифтимя   примечание
 1       TX
 2 RX
 12 VCC
 13 GND земля
 32 LED
 34 KEY



Есть два способа ввести инструкцию AT

1: Прежде чем вызвать модуль (также может быть одновременно), установите ключ на высокий уровень (или VCC), а затем вызовите модуль.В настоящее время светодиод медленно мигает (2S один раз), модуль входит в состояние AT, а скорость передачи бодет на 38400.

2: Когда модуль называется, установите ключ на низкий уровень (или GND) Также введет инструкцию AT, но светодиод все еще мигает.

 Bluetooth модуль и связь с мобильным телефоном

Для получения и отправки необходимо соответствующее программное обеспечение для приложения для последовательного порта для получения и отправки

Ссылка на сериал Android Serialant Ссылка:http://www.wavesen.com/downloaddis.asp?id=32



1: Установите программное обеспечение для приложений последовательного порта на мобильном телефоне (протокол внутри системы iOS авторизован и не поддерживает протокол SPP, поэтому его нельзя сочетать с модулем последовательного порта. Некоторые телефоны Android не обязательно совместим)

2: Во -первых, питание модуля Bluetooth и обнаружить отправку“AT”“OK”

3: Откройте серийный помощник Android на мобильном телефоне, найдите оборудование Bluetooth, а затем общайтесь с кодом спаривания для общения.

Особенности продукта:



1. Светодиодный штифт указывает состояние соединения Bluetooth, выходной импульс указывает, что нет соединения Bluetooth, высокий высокий выход означает, что Bluetooth был подключен и открыл порт

2. Напряжение источника питания составляет 3,3 В, ток составляет около 30 мА, когда спаривание не спарено, а около 8 мА после спаривания абсолютно запрещено от противоположного снабжения!Питание абсолютно запрещает более 4,2 В!

3. Уровень интерфейса 3.3V, вы можете напрямую подключить различные одно -хип -микрокомпьютеры (51, AVR, PIC, ARM, MSP430 и т. Д.), 5 -В.Ч.Лучше всего подключить резистор 1K, а затем модуль с модулемПрямо подключите, ни один MAX232 не может пройти MAX232!

4. Допустимое расстояние от открытого пространства составляет 10 метров, и можно превышать 10 метров, но качество подключения этого расстояния гарантируется

5. После сочетания используйте полный двойной последовательный порт, без необходимости понимания какого -либо протокола Bluetooth, но поддерживает только 8 -битный бит данных, 1 стоп -бит и не подготовленную проверку. Формат связи

6. Когда соединение Bluetooth не установлено, поддержите скорость гончара, имя и спаривание пароля через инструкции AT, а параметры настройки урегулированы и сохраняются.После подключения к Bluetooth автоматически переключитесь на режим прозрачности

7. Небольшой объем (2,7 см*1,3 см), производство заводского патча для обеспечения качества патча.

8. Эта ссылка является рабом, от функций компьютеров, хостов Bluetooth с различной функцией Bluetooth и большинством интеллектуальных пары терминалов, таких как мобильные телефоны с Bluetooth, PDA, PSP





ATНабор инструкций



HC-05Встроенный модуль последовательной связи Bluetooth (в дальнейшем, называемая модулем) имеет два рабочего режима:Режим и режим автоматического рабочего соединения, модуль можно разделить на основную часть в рабочем режиме автоматического соединения (Master),от(SlaveПолемОн кольцо (кольцо (Loopback) Три рабочей роли.Когда модуль находится в рабочем режиме автоматического соединения, он будет автоматически устанавливать заранееПередача данных, подключенная к промежутке; когда модуль находится в рабочем режиме ответа команды, он может быть выполнен все следующиеATЗаказ, пользователь можетОтправить все виды модулей    AT  Инструкции устанавливают параметры управления или команды управления проблемами для модулей.Управляя внешним штифтом модуля(PIO11) Уровень ввода может реализовать динамическое преобразование рабочего состояния модуля.



 Определение боли, используемое в модулях последовательных портов:

1,PIO8подключитьLEDУкажите рабочее состояние модуля, модуль мигает после питания, а различное состояние мигает интервал.

2,PIO9подключитьLEDПоручил успешно подключен модуль, после того, как подключение по сопоставлению последовательного порта Bluetooth было успешным,LEDДлинный яркий.

3,PIO11Модуль статус переключение ног, высокий уровень-->ATКоманда в ответ на рабочее состояние, низкий уровень или приостановлен-->Bluetooth обычный работникСостояние.

4На модуле уже есть сброс сброса, и сброс завершен путем реорганизации.



Шаг настройки в качестве основного модуля:

1,Pio11Настройте и вызовите модуль.

2, После вызова, модуль входитATСтатус ответа команды.

3, Супер терминал или другие последовательные инструменты, установите скорость бода38400, Бит данных8Немного, остановись1Должность, без школьного теста,Нет управления потоком.

4, Отправить символ в последовательный порт“AT+ROLE=1rn”Успешное возвращение“OKrn”,вrnИзмените машину для машины.



5,PIOУстановить низкий, re -call, модуль является основным модулем, автоматически ищите модули и устанавливает соединения.
