STM32 Плата управления промышленным управлением/плата управления измерениями/плата управления спортом ---- Усовершенствованная версия STM32F1_V1.03

Цена: 9 056руб.    (¥430)
Артикул: 529818261522
Доставка по Китаю (НЕ включена в цену):
486 руб. (¥23)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:kinggink
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥801 691руб.
¥2004 226руб.
¥3587 540руб.
¥1984 184руб.
  • Информация о товаре
  • Фотографии

Основная автоматизация тестов компании, незаправленная автоматизация, связанная с автоматизацией и контроллеры спорта, и предпринимать связанныеАвтоматизация тестов,Независимо от автоматического движения. С клиентами стыковки с клиентами.Экономически эффективнымПлан и цитата.

DUT_Enhanded_Main_Board_V1.03

Функции:

(1) Основная плата поддерживает основные платы STM32 серий 103 и 407.
(2) Источник питания имеет двойную изоляцию, а последовательный порт, АЦП и ЦАП находятся в раздельном режиме изоляции, что полностью соответствует концепции конструкции промышленной платы управления.
(3) 1-канальная микросхема памяти EEPROM емкостью 1 КБ.
(4) 1-канальный чип FLASH 2M.
(5) Два изолированных последовательных порта, поддерживающих максимальную скорость передачи данных 115 200 бод и поддерживающих платы расширения последовательных портов (подробнее см. описание плат расширения ниже).
(6) 4 направление+вывод импульса для удовлетворения 4 -миночного управления двигателем.
(7) 2 выхода ЦАП, поддерживающие выходное напряжение 0–5 В или 0–10 В.
(8) SD-карта: метод управления SDIO.
(9) Связь в режиме «главный-подчиненный» USB, совместимая с управлением USB 103 и 407, 103 напрямую использует управление SPI, а серия 407 напрямую использует внутренний HOST.
(10) 100M Ethernet, обеспечивающий интерфейс PHY, подходит только для доступа к базовой плате STM32 407.
(11) Доступ к Ethernet 10M подходит только для доступа к базовой плате STM32 103. Подходит для управления интерфейсом SPI.Зарезервированный интерфейс совместим с расширением плат расширения АЦП с интерфейсами SPI и IIC. Он поддерживает платы расширения 16-битных и 24-битных АЦП.
(12) 16 входов DI поддерживают доступ к датчикам типа NPN 24 В постоянного тока с максимальным током 10 мА.Если вы хотите получить доступ к типу PNP, вы можете подключить плату расширения.
(13) 16 каналов выхода DO, которые могут управлять электромагнитными клапанами и реле. Выходной ток каждого канала составляет 4,2А.
(14) 2 входа АЦП, поддержка входного напряжения 0–10 В, поддержка опорного напряжения 2,5 В, точная точность сбора данных, поддержка входного тока 4–20 мА. Поддерживает расширение платы расширения АЦП (подробности см. ниже).
(15) Подключен 1-канальный 8-битный модуль человеко-машинного интерфейса цифровой трубки со светодиодной подсветкой.


Поддерживаемая плата расширения:
(1) Поддержка платы расширения AD. С помощью платы расширения АЦП можно расширить 4 канала 16-битного АЦП с помощью интерфейса IIC, а 8 каналов 24-битного АЦП можно расширить с помощью интерфейса SPI. Он также поддерживает 16 каналов сигналов (каналы 1–4 — это сбор 16 бит, каналы с 5 по 10 совместимы с сбором 16 бит и 24 бит, а каналы со 2 по 8 поддерживают сбор 24 бит), сигнал поддерживает доступ к сигналу уровня MV и может поддерживать дифференциальное инструментальное усиление в 10 и 1000 раз. Подходит для сбора более слабого сигнала.

(2) Поддерживает плату расширения ШИМ, 6 каналов изолированного выхода ШИМ, 2 канала высокоскоростного импульсного входа энкодера, 4 канала выхода ШИМ на ЦАП и 3 канала выхода дифференциального сигнала, подходящего для управления двигателем.Источник питания полностью изолирован и полностью соответствует требованиям промышленных щитов управления.

(3) Поддерживает плату расширения связи и поддерживает расширение изолированной связи с 4-канальным последовательным портом. Последовательный порт 3 совместим с изолированной связью 232, а также можно выбрать изолированную связь 485 (выберите 1 из двух).Последовательный порт 5 поддерживает выход TTL и 232. Полностью поддерживает изолированную связь CAN.

(4) Поддержка платы расширения ввода-вывода 1 с использованием последовательно-параллельного метода с использованием интерфейса SPI для каскадирования и расширения более 128 входов/выходов. Если требования к реальному времени не высоки, измеренное каскадное расширение 64DO, 64DI, простое управление вводом-выводом, реакция в реальном времени в течение 20 мс не являются проблемой.Одна плата аппаратного расширения поддерживает 16DO и 16DI. Если вы хотите расширить больше, вы можете легко расширить выходные и входные порты выше 64DO и 64DI, напрямую подключив гнездо рупора и каскадно используя SPI.

(5) Поддерживает плату расширения ввода-вывода 2, которая подходит только для расширения 16DO, 16DI, расширения прямого управления вводом-выводом и не может быть каскадирована.


  Аппаратная платформа:
2,54-контактная основная плата (STM32F103ZET6 или STM32F407ZGT6) + объединительная плата

Ссылка на покупку терминала для расширения проводки:

Вам нужно вывести высокое расширение мощности, чтобы купить ссылки:



 Предоставьте информацию:
(1) Если количество прототипов материнской платы меньше 10 комплектов, будут предоставлены только схемы, процедуры и определения клемм материнской платы. Основная плата, аппаратные схемы плат расширения и исходные файлы печатной платы предоставлены не будут.

(2) Для количества более 100 комплектов будет предоставлен полный набор схем оборудования (включая все схемы основной платы, материнской платы и плат расширения), а также процедуры для основной платы, но исходные файлы печатной платы не будут предоставлены.

Скриншот:

Техническая поддержка:

Обеспечить соответствующую техническую поддержку;

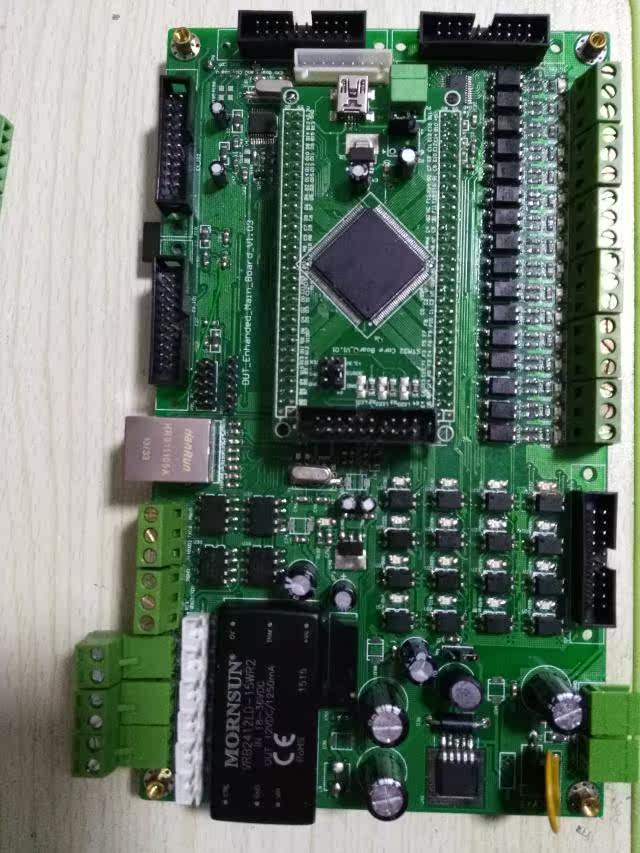

Физическая карта выглядит следующим образом:

Первая версия оборудования в основном отлажена. Он будет пересмотрен, аппаратное обеспечение будет обновлено, и последняя версия будет запущена в использование. Каждый может предоставить свои функциональные требования, чтобы сделать продукт более полным и универсальным.







Программное обеспечение:



Увеличьте вышеуказанные функции, будет разработана аппаратная платформа, а затем будет написана процедура.Если вы заинтересованы в этой плате управления, я надеюсь связаться со мной и упомянуть ваши функциональные потребности, вы можете настроить в соответствии с вашими функциями (включая аппаратную и программную настройку, а также предоставленный производственный план),Спасибо за поддержку нашего продукта.



В обновлении списка ссылки .................................................. ...

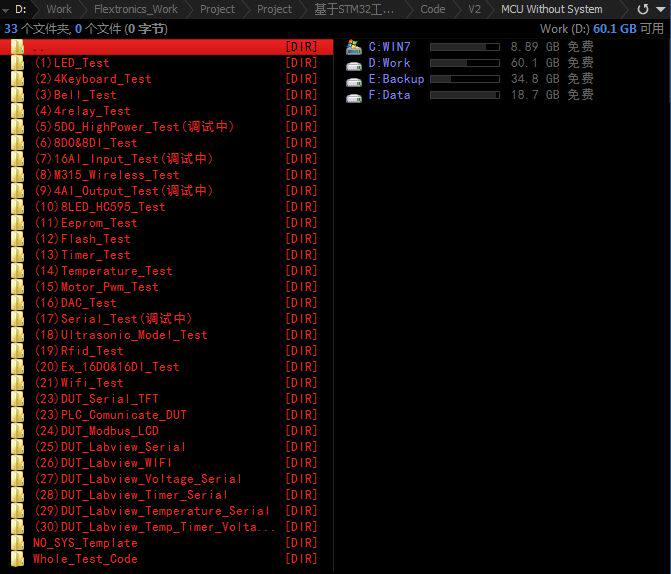

Ниже приведена рутина без системы, обычное обновление UCOSII ...
